双面变压器钣金自动切割加工设备

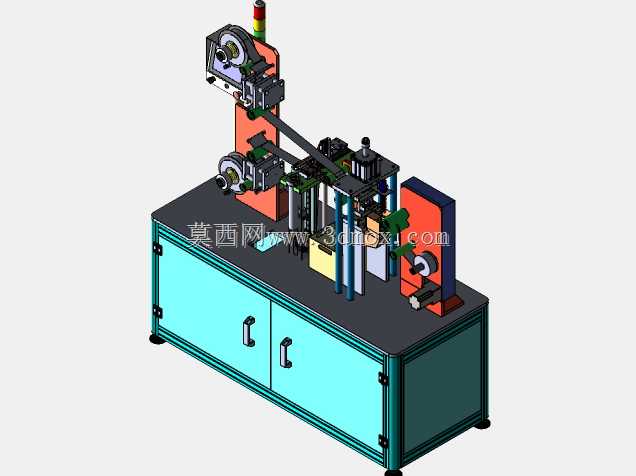

　　在配电设备制造的钣金加工环节，变压器外壳类薄壁金属件的裁切精度、加工节拍一致性，长期是制约产线效率的核心痛点——传统单工位冲切设备需要人工反复翻面定位，不仅单工位节拍难以突破800Pcs/H，人工定位带来的尺寸偏差还会直接导致后续壳体装配出现缝隙超差、铆接错位等问题，这套双面同步裁切结构的设计初衷，就是针对变压器金属外壳的加工特性，实现单工位完成双侧边的同步裁切加工，省去二次装夹翻面的工序冗余。从结构布局来看，整套设备采用立式框架承载结构，四根镀铬光杆作为主支撑立柱承担裁切模组的竖向载荷，安装基准面预留的地脚固定孔位适配车间通用的M16膨胀螺栓安装，整体占地边界控制在1200mm*850mm范围内，

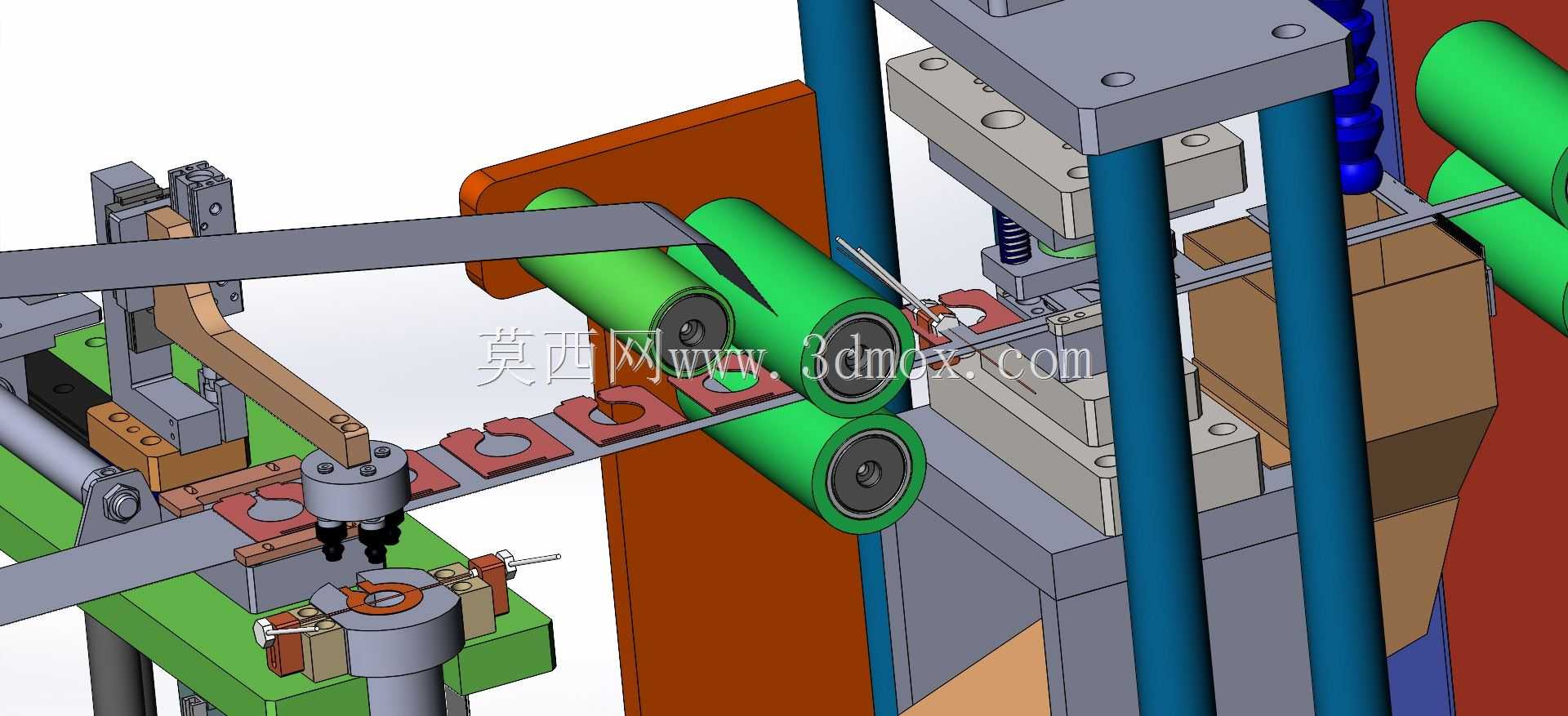

　　操作侧预留的450mm维护通道完全符合车间设备布局的安全规范，不需要额外改造现有产线的工位间距就能直接嵌入现有钣金加工流水线。送料环节采用多组包胶辊轮组成的夹持输送结构，辊轮表面邵氏硬度65度的橡胶层既能避免金属板材表面出现压痕划伤，又能提供足够的摩擦力保证送料步距精度，每一组辊轮的压紧力都可以通过侧边的调节螺母单独调整，适配0.5mm到2.5mm厚度的冷轧钢板、镀锌板等变压器外壳常用板材，送料路径上设置的多组导向挡边可以快速调整适配不同宽度的板料，换型调整时间控制在10分钟以内，完全满足中小批量多规格的生产需求。裁切执行端采用双侧对称布置的切刀模组，切刀的进给行程通过线性导轨导向，配合硬限位结构保证裁切行程的重复定位精度控制在0.

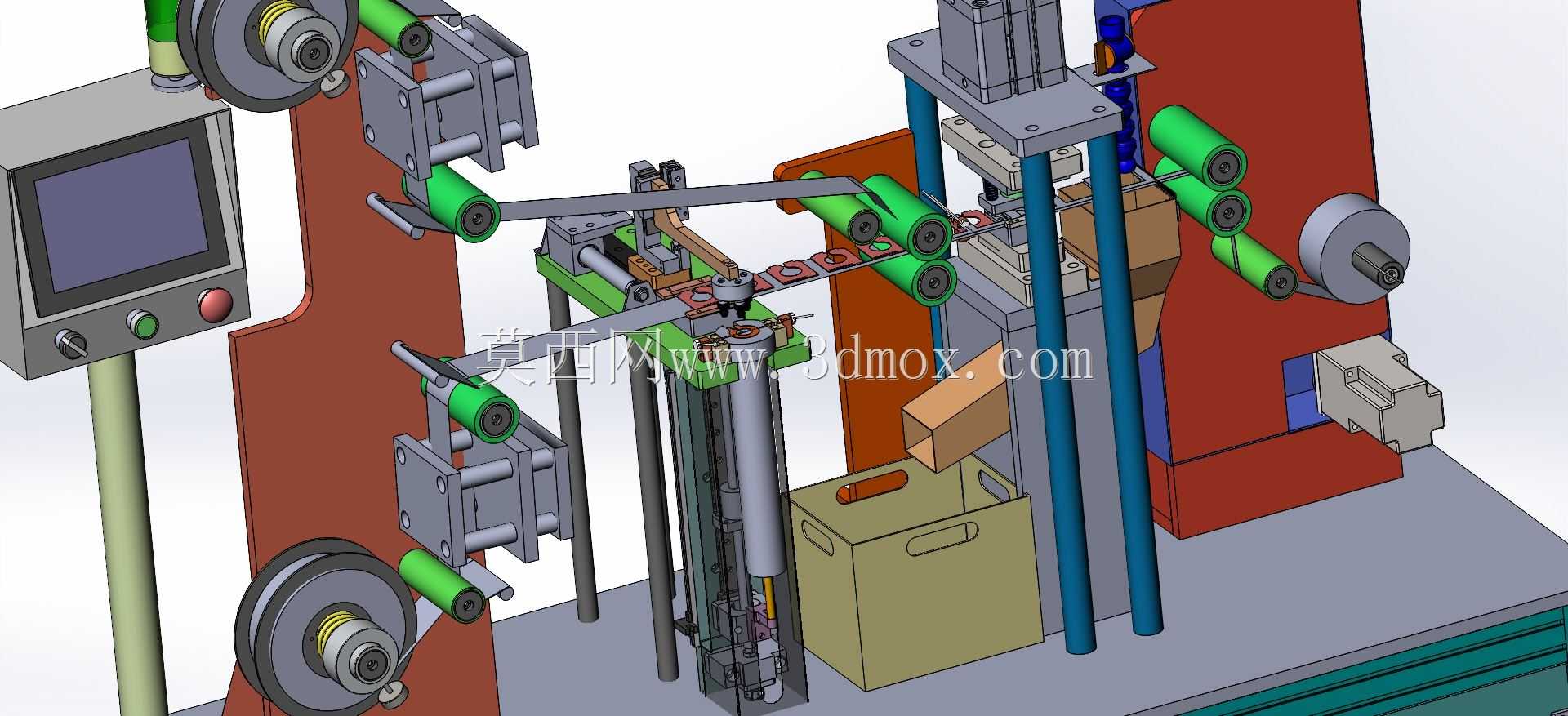

　　02mm以内，切刀安装座预留的标准刀具安装槽可以快速更换不同刃口形状的刀片，适配直边、倒角边等不同的壳体裁切需求，设备侧边集成的触控操作面板整合了参数设置、手动调试、故障报警等功能，面板安装高度设置在1.4米，符合一线操作人员的站立操作人机工程要求，急停按钮设置在面板最外侧的醒目位置，触发后可以在0.2秒内切断所有执行机构的动力输出，满足设备安全操作规范。整套设备的动作逻辑通过PLC控制实现全自动运行，操作人员只需要将成叠的板料放置在上料工位，设备就可以自动完成单张分料、辊轮输送、双侧定位、同步裁切、成品出料的全流程动作，运行过程中设置的多重检测传感器可以实时监测送料位置、裁切压力、出料状态，一旦出现卡料、缺料、

　　刀具磨损超差等异常情况就会自动停机并在操作面板上提示故障位置，不需要操作人员全程值守，单台设备的生产节拍可以稳定保持在1100Pcs/H以上，相比传统单工位裁切设备的人工效率提升超过60%，裁切后的板材边缘毛刺高度控制在0.05mm以内，不需要额外的去毛刺工序就可以直接进入后续的折弯、铆接工序。从设计细节来看，所有涉及到运动的部件都预留了润滑注油孔，日常维护时不需要拆解结构就可以完成润滑保养，裁切工位下方设置的废料收集槽可以直接承接裁切产生的边角废料，槽体采用抽拉式结构，清理废料时只需要抽出槽体就可以完成倾倒，不需要停机进入设备内部操作，设备的电气控制元件全部集中布置在框架后侧的密封电控柜内，柜内预留的散热风扇和防尘滤网可以保证电控元件在车间多粉尘的环境下长期稳定运行，所有外接线路都采用拖链防护，避免长期往复运动导致的线路磨损破皮问题。
