盒类产品全自动热收缩膜包装设备结构

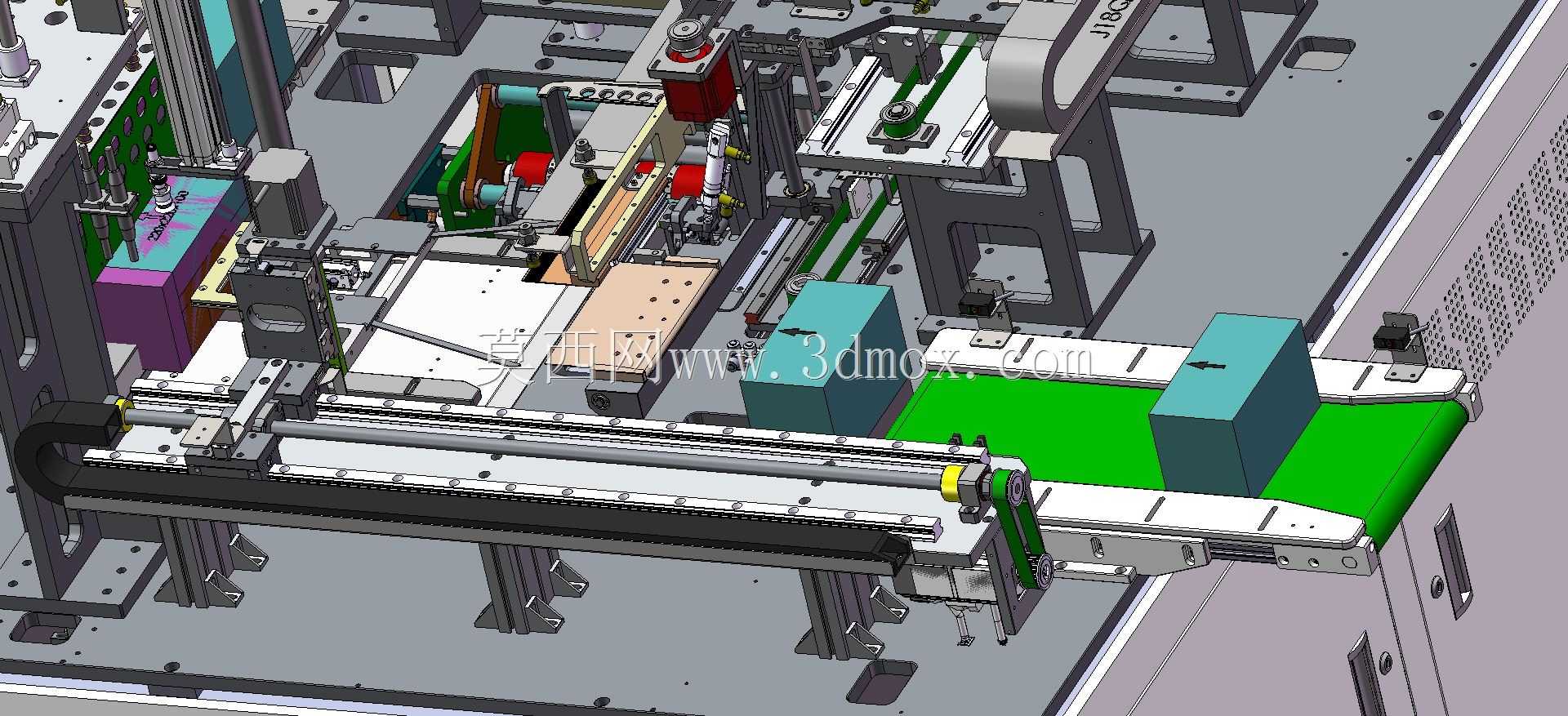

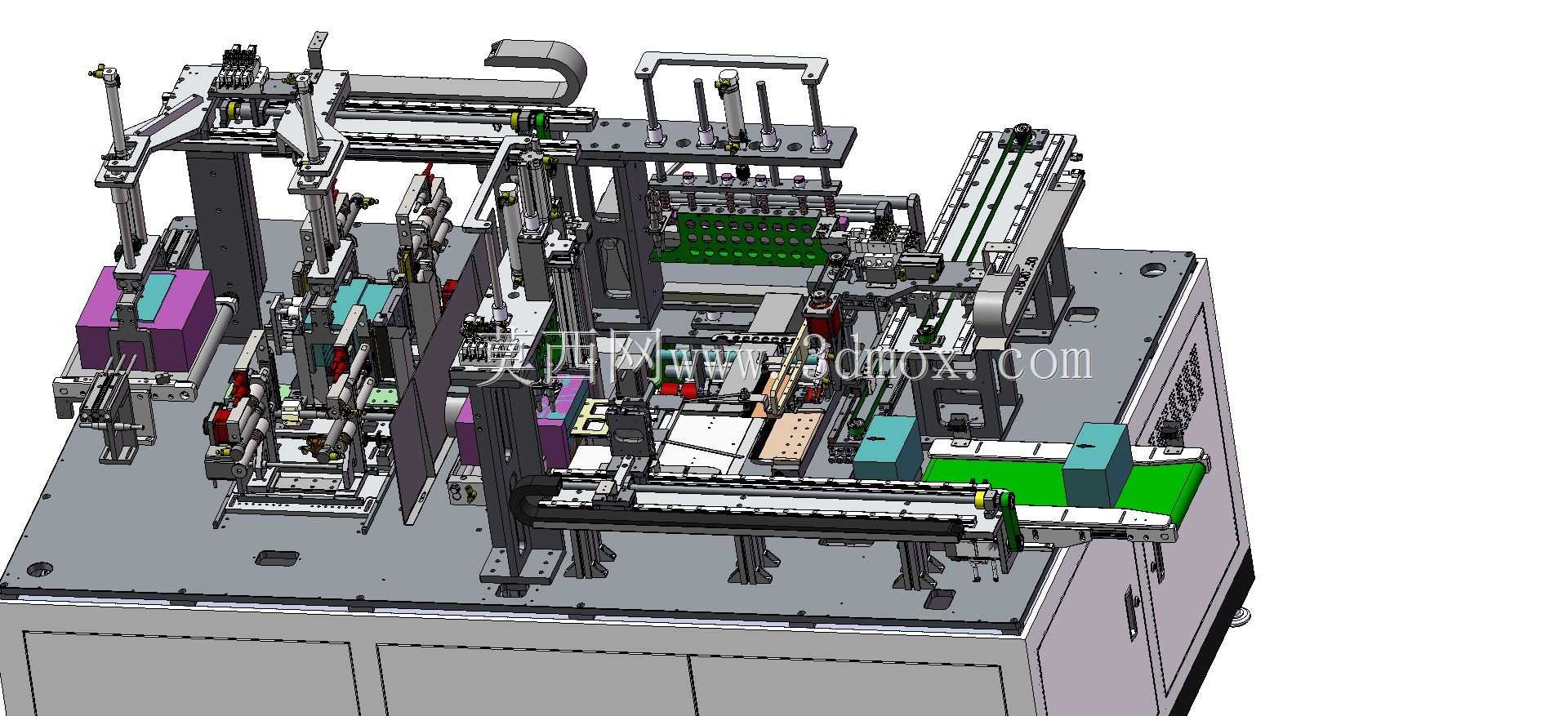

　　这套设备主要面向快消品、电子配件、日化用品等领域的盒装产品外包装工序，替代传统人工套袋、热缩的零散作业模式，可直接对接前端装盒机、后端码垛线实现整线无人化流转，在食品、3C配件、医药外包装车间的后段包装段应用十分普遍，能适配不同长宽高规格的纸盒、塑料盒外膜封装需求，无需更换大量工装即可完成多规格快速切换。从结构布局来看，设备整体采用分段式模块化设计，进料段配置差速可调的皮带输送线，线体两侧设置可调式导向栏板，可根据盒体宽度手动调节导向间距，进料端加装光电检测元件，实时识别来料位置与间距，当盒体进入封切工位时，横向与纵向的封切刀组配合气动压料机构完成膜料的牵引、裹覆与封切动作，封切刀表面采用特氟龙涂层处理，

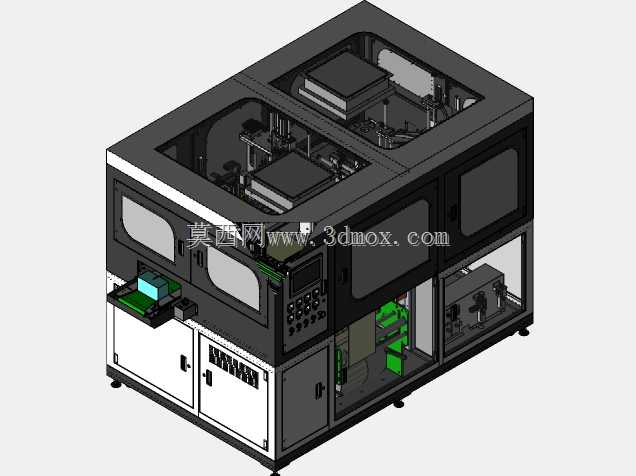

　　避免热封过程中膜料粘黏刀面影响封边质量，刀组的行程与下压压力可通过调压阀单独调节，适配不同厚度的POF、PVC热收缩膜材。封切完成的带膜盒体通过过渡输送段进入热缩腔体，腔体内采用循环热风结构，上下布置的加热管配合导流风板将热风均匀输送至腔体各个区域，避免局部温度过高导致膜面起皱、收缩不均的问题，腔体进出口设置可调式挡风帘，减少热量外泄降低能耗，热缩段的输送采用耐高温特氟龙网带，网带运行速度可根据膜材收缩特性与盒体尺寸无级调节，保证热缩后的膜面平整贴合无鼓包。设备的机架主体采用工业铝型材搭配钣金封板组装，铝型材的T型槽结构方便后续加装检测传感器、剔除机构等扩展组件，底部配置可调式脚杯与万向脚轮，方便设备进场安装时的位置调整与水平校准，

　　整机的电气控制元件集中布置在机架侧方的电控柜内，走线全部采用线槽规整排布，气路管线则通过拖链与快插接头连接，方便后期维护时的管线更换与故障排查。从设计逻辑上，这套结构优先考虑了产线换型的便捷性，所有与盒体接触的导向件、定位件都采用快拆式手柄锁紧，换型时无需借助专用工具即可完成位置调整，封切刀的温度采用独立温控模块控制，可根据不同膜材的熔点参数单独设定上下刀的工作温度，避免温度不当导致的封边虚接或者膜料烫穿问题。设备的安装边界需要预留前端进料对接空间、后端出料的输送衔接空间，同时侧方需要留出至少600mm的维护通道，方便日常更换膜卷、清理封切刀残留杂物、检修加热组件等操作，整机的进料高度与出料高度可根据对接产线的线体高度做定制化调整，

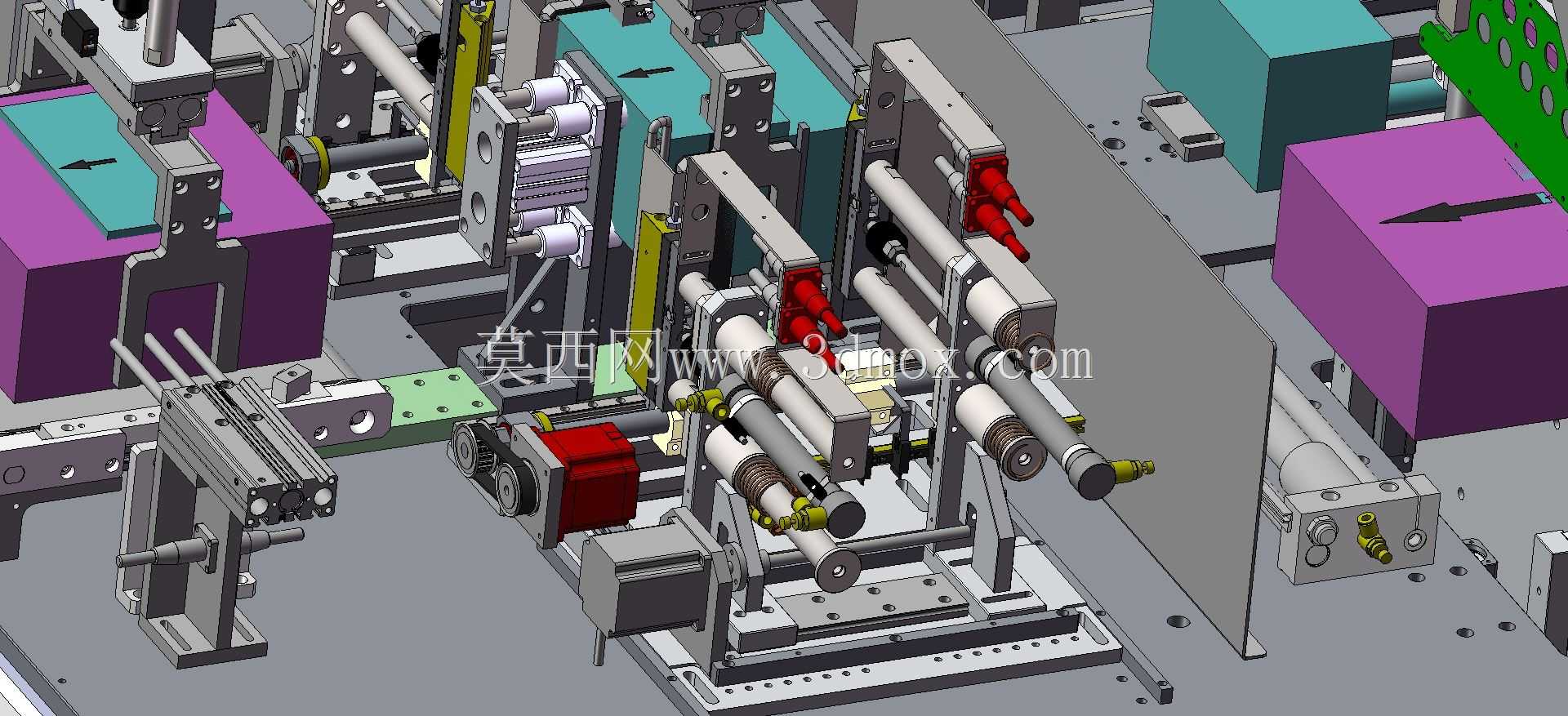

　　常规配置下输送面高度匹配车间通用的750mm作业高度，适配大部分工厂的现有产线布局。在实际生产场景中，这套设备可连续运行完成盒体的自动进料、膜裹包、封切、热缩、冷却出料全流程，相比人工包装作业，膜料的张紧力控制更加稳定，封边位置一致性更好，热缩后的包装外观规整度远高于手工作业，同时可避免人工接触高温封切部件、热缩腔体带来的安全隐患，设备的运行节拍可根据前端产线的产能匹配调节，最高可适配每分钟30-40件的盒装产品包装需求，针对尺寸偏小的盒体还可通过增加分料机构实现多列并排进料，进一步提升单位时间的包装产能。结构设计过程中充分考虑了膜料安装的便捷性，放膜架采用气胀轴结构，更换膜卷时只需抽出气胀轴即可完成膜卷装卸，放膜路径上配置多个张力调节辊，保证膜料牵引过程中张力恒定，避免膜料拉扯变形导致的包装错位问题，同时在膜料输送路径上加装缺膜检测传感器，当膜卷耗尽时设备自动停机并触发提示，避免无膜状态下设备空转导致的次品流出。
