颗粒粉料自动称重包装成套设备结构

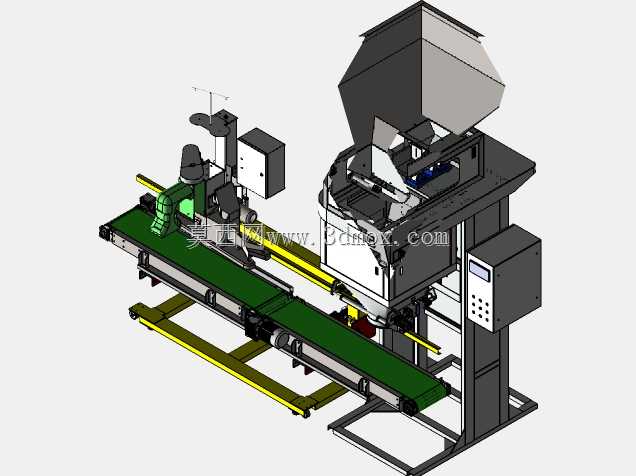

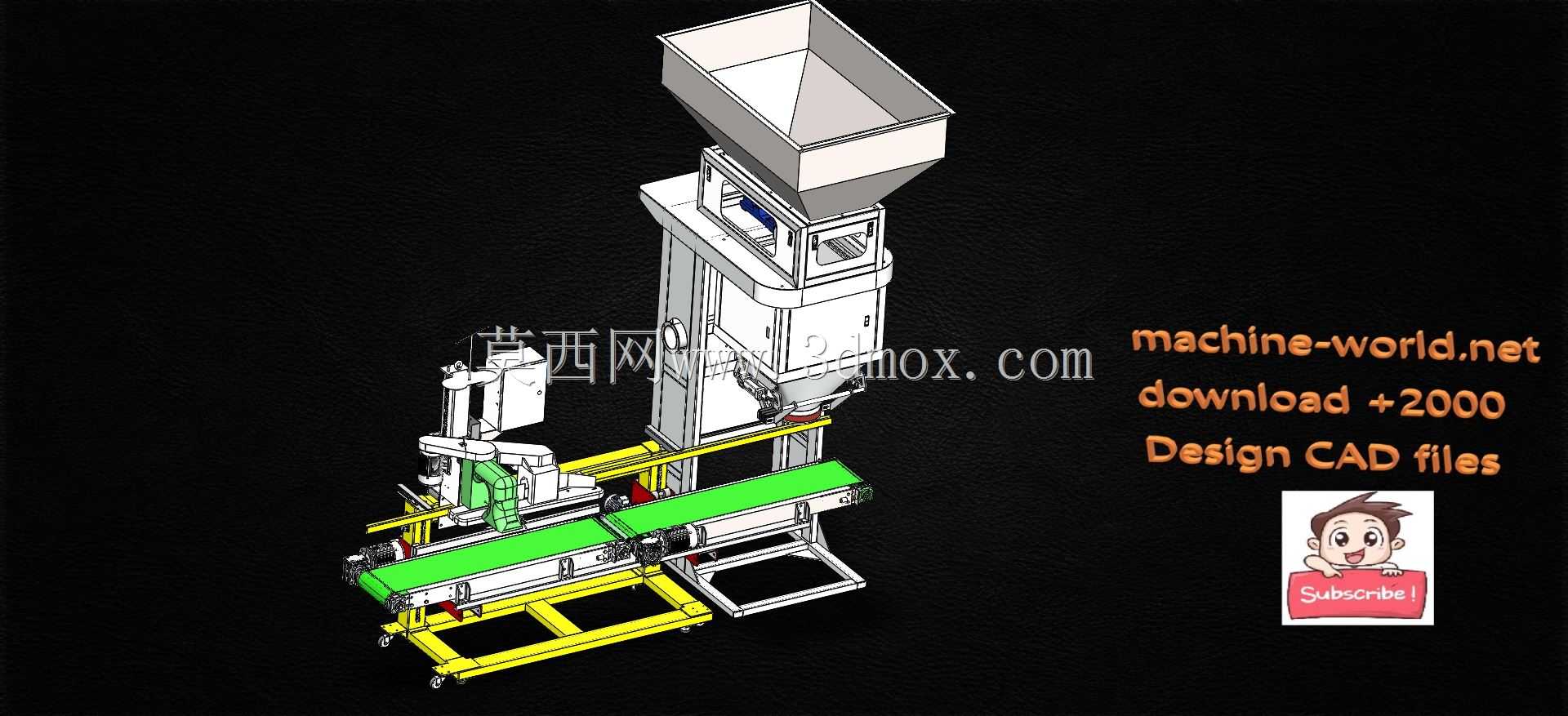

　　这套设备主要面向粮食加工、塑料粒子生产、饲料加工、化工粉料分装等散料包装场景，解决人工称重分装效率低、误差大、劳动强度高的痛点，适配25-50kg规格敞口袋的批量包装作业，可直接对接上游料仓出料端，衔接下游输送、码垛工序，形成完整的散料分装产线单元。从结构布局来看，设备采用立式集成排布，顶部为方形受料斗，进料口采用法兰边设计，可直接与上游储料仓的软连接段对接，避免落料过程中的粉尘外溢；受料斗下方衔接双速给料机构，快给料段采用大截面溜槽配合气动插板阀，保证大流量补料效率，慢给料段采用窄截面滑槽配合微调闸门，实现小流量精准补料，给料机构的出料端直接接入称重料斗，称重料斗通过三只高精度拉式传感器悬挂固定在主机架上，避开输送段的振动干扰，

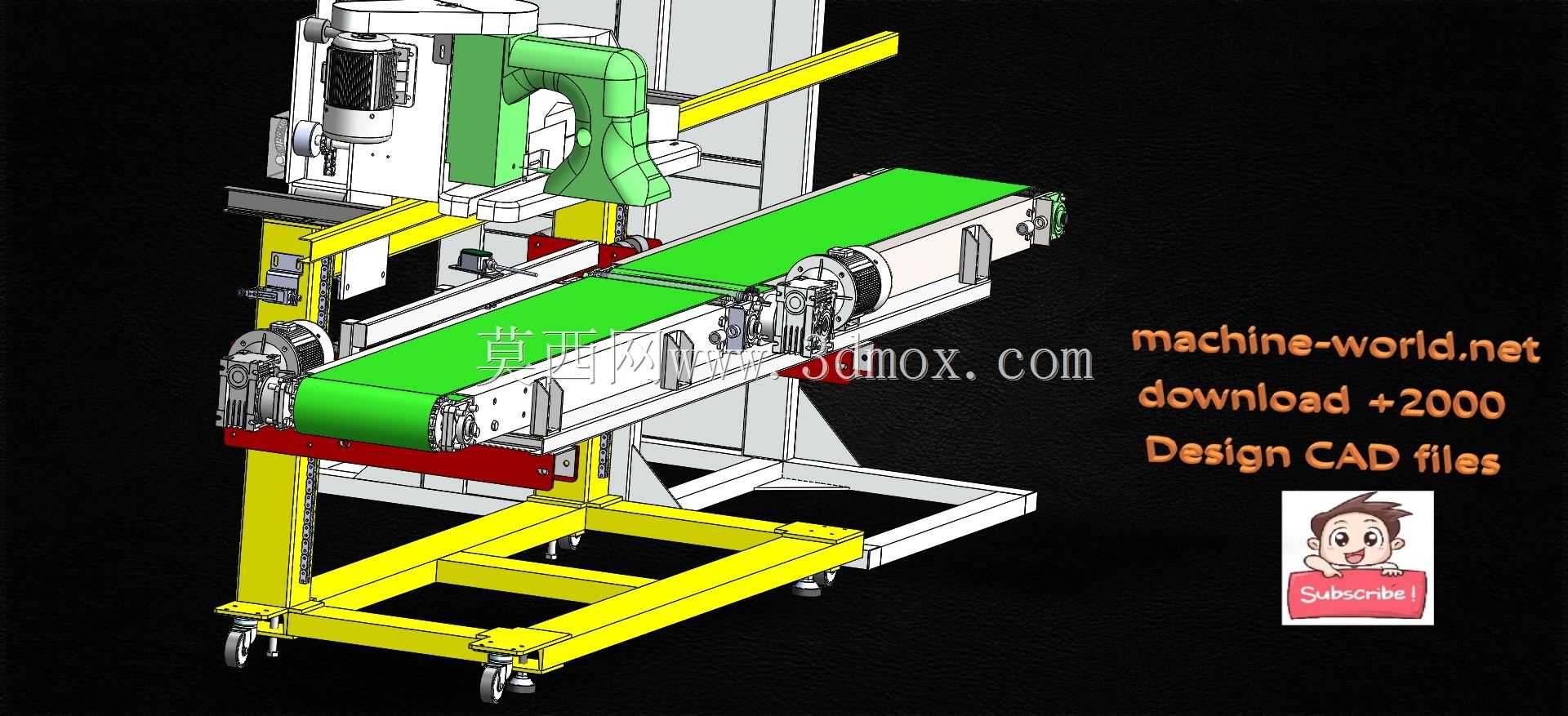

　　保证称重精度稳定。称重料斗下方为夹袋机构，采用双侧气缸驱动的摆臂压块结构，压块内侧贴有防滑橡胶垫，可适配不同厚度的塑料编织袋、纸袋，夹袋到位后触发行程开关，给料机构才会启动落料，避免物料洒漏；夹袋工位旁集成了缝包单元，采用立柱式安装结构，缝包机头可沿立柱做小范围高度调整，适配不同袋高的封口需求，缝包单元自带切线机构，包装袋完成缝包后可自动切断缝线，无需人工干预。设备下方配套水平皮带输送机，输送机两侧装有可调式导向栏板，栏板间距可根据包装袋宽度手动调整，防止包装袋在输送过程中跑偏，输送机的主动辊端装有防滑胶层，避免重载下皮带打滑，输送机机架采用方管焊接结构，支脚配有可调脚杯，可根据现场地面平整度调整整机水平，保证皮带运行不跑偏。

　　设计过程中重点考量了称重精度的抗干扰设计，主机架与输送机机架采用分体式结构，中间留有20mm的间隙，避免输送机运行的振动传递到称重单元，影响称重传感器的数值稳定性；称重料斗内部装有导流板，可引导物料沿料斗侧壁滑落，减少物料对称重料斗的冲击，同时避免粉料在料斗内壁结拱残留；给料机构的快、慢给料切换阈值可根据物料流动性调整，针对流动性好的颗粒物料可适当提高快给料阈值提升效率，针对流动性差的粉料可降低快给料阈值，提前切换慢给料保证称重精度。安装边界方面，设备主机的占地宽度约1.2m，长度方向包含输送机总长度约3.2m，主机顶部进料口的安装高度约3.1m，现场安装时需预留上方0.5m的空间用于接料软连接的安装与维护，设备侧面需预留0.

　　8m的操作通道，方便操作人员更换缝包线、调整参数、清理残留物料；气源接口设置在主机架侧面，适配常规0.5-0.7MPa的工厂压缩空气气源，无需额外配置高压气源。功能逻辑上，设备启动后首先检测夹袋机构是否处于张开位、称重料斗是否为空斗状态，操作人员套袋后触发夹袋开关，夹袋机构锁紧袋口，首先开启快给料阀快速补料，当重量达到设定值的90%-95%时关闭快给料阀，切换为慢给料精准补料，当重量达到设定目标值时关闭慢给料阀，稳定1-2秒后确认重量数值，随后打开称重料斗的卸料门将物料灌入包装袋，卸料完成后关闭卸料门，夹袋机构松开，包装袋落在下方皮带输送机上，自动输送至缝包工位完成封口，整套流程无需人工重复称重，单袋包装周期可控制在8-12秒，称重误差可控制在±0.2%以内。针对易起尘的粉料工况，可在受料斗、称重料斗、夹袋工位预留除尘接口，对接工厂中央除尘系统，避免包装过程中粉尘外溢，满足车间环保要求；设备的所有与物料接触的部件均采用不锈钢材质制作，可适配食品级物料、腐蚀性化工物料的包装需求，机架部分采用碳钢喷塑处理，兼顾结构强度与防锈能力。
