工业自动化产线用箱式包装设备结构设计

　　这套箱式包装设备的结构方案，主要面向快消品、小型工业零配件、日化产品的后段包装工序落地，适配现有自动化产线的末端工位衔接需求，可直接对接上游装箱、理料工位的出料端，也可作为独立包装单元配合人工上料完成作业。从实际产线适配场景来看，设备的安装边界预留了足够的对接余量，底部支撑框架采用标准铝型材搭配碳钢钣金拼接的结构，整体安装占地可根据产线预留空间做小幅调整，进料端高度匹配常规皮带输送机的出料高度范围，无需额外搭建过高的操作平台，现场安装时仅需调整底部脚杯的高度即可完成水平校准，对接上游设备时不需要对现有产线做大规模改造。

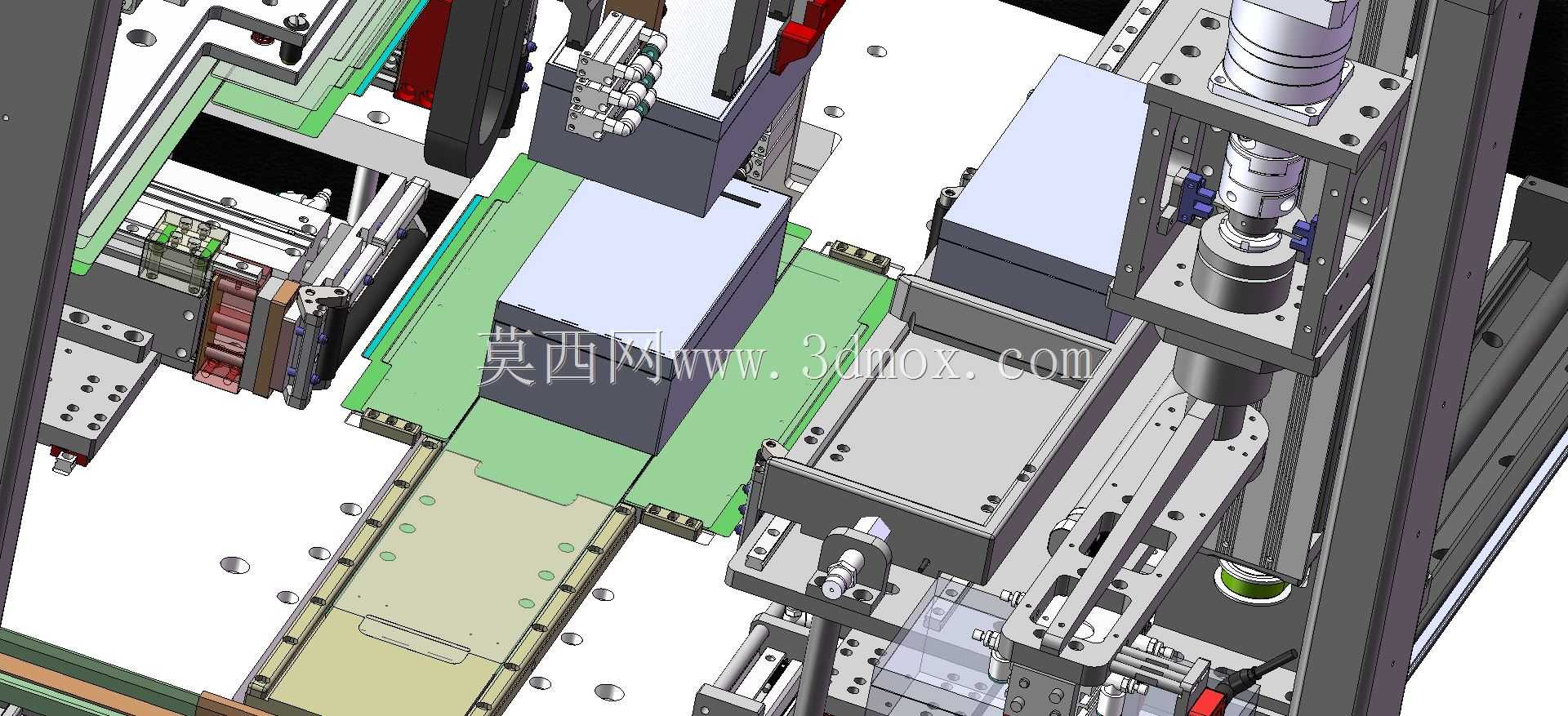

　　设备核心功能覆盖纸箱成型后的物料装填辅助、封箱前的纸箱定位、压合封装几个核心环节，其中垂直布置的压合工位采用伺服驱动的直线模组做动力输出，压头位置可根据不同规格纸箱的高度做参数化调整，压合行程覆盖常规瓦楞纸箱的高度区间，针对不同硬度的瓦楞纸箱，压合端预留了缓冲弹簧安装位，可避免压合力过大导致纸箱变形、内部物料破损的问题。侧边的导向定位组件采用可调式导轨结构，导轨间距可通过手拧丝杆快速调整，适配不同长宽尺寸的箱型，换型时不需要更换整套定位工装，仅需调整导轨位置并锁紧即可完成换型操作，能满足多规格小批量的包装生产需求。

　　从设计思路层面，整套结构优先考虑了设备的维护便捷性与运行稳定性，所有传动部件均布置在设备框架的外侧或易拆卸的护板内部，日常点检时可直接打开护板查看同步带、直线导轨的运行状态，易损件的安装位置均预留了足够的操作空间，更换吸盘、密封件等耗材时不需要拆解大量结构件。气路管线全部采用拖链收纳布置，避免设备往复运行过程中管线出现拉扯、磨损的问题，所有气动元件的选型均兼容常规工厂的0.5-0.7MPa供气压力范围，不需要额外配置增压或减压设备即可直接接入工厂现有气路系统。

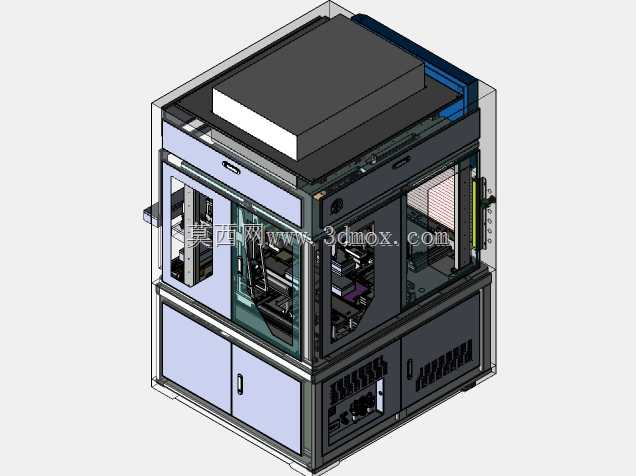

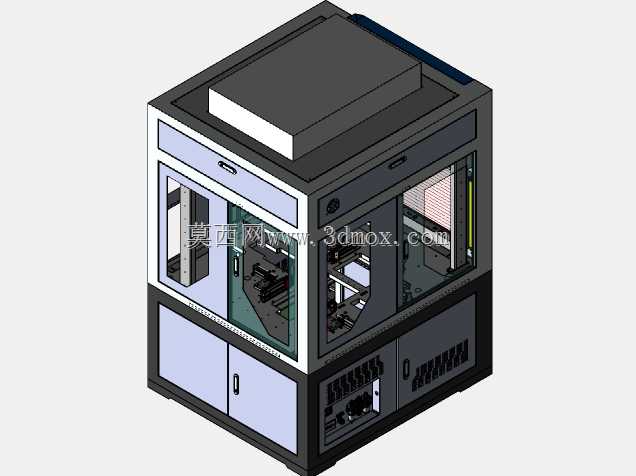

　　设备的进料工位设置了到位检测传感器安装位，可根据实际需求选配光电或机械式检测开关，当纸箱输送到包装工位时，定位机构会自动伸出将纸箱固定在预设位置，避免压合过程中纸箱出现偏移导致封箱错位。侧边的护板结构采用透明亚克力与钣金拼接的形式，既可以起到安全防护的作用，避免操作人员误触运行中的传动部件，也可以直接观察内部工位的运行状态，出现卡箱、物料偏移等异常时可第一时间发现并处理。

　　针对不同行业的包装需求，这套结构还预留了多个功能扩展接口，比如可在进料侧增加喷码机、贴标机的安装支架，不需要额外打孔即可完成辅助设备的加装；也可在压合工位增加称重模块，实现包装完成后的在线重量检测，剔除漏装、多装的不合格产品。设备的电控箱安装位置预留了标准PLC与IO模块的安装空间，接线端子全部采用标准快插接口，现场布线时可快速完成接线，缩短设备的现场调试周期。

　　从结构强度角度来看，核心受力的压合安装板采用加厚钢板加工而成，经过时效处理后再做机加工，避免长期受力出现变形影响压合精度；直线导轨选用重载型规格，可承受长期往复运行的载荷，使用寿命满足工厂三班倒的连续生产需求。所有转动部位均配置了自润滑轴承，日常维护时不需要频繁加注润滑脂，降低设备的后期维护成本。设备的出料端高度可对接下游的封箱机、码垛机等设备，可直接组成完整的后段包装生产线，不需要额外设置过渡输送机构，减少产线的整体占地长度。
