手机电池贴纸自动贴合工装设备结构

　　这套结构面向消费电子锂电池组装段的贴纸贴合工序，是产线中衔接电池电芯检测与外观覆膜工序的核心工位结构，适配主流方形软包手机锂电池的生产节拍需求，可直接嵌入现有电池组装流水线的工位段，无需对原有产线框架做大规模改造。从实际产线应用来看，该工位主要完成电池表面绝缘贴纸、标识贴纸的精准贴合动作，替代传统人工对位贴合的作业模式，解决人工贴合时出现的贴纸偏移、气泡、褶皱等不良问题，单工位作业节拍可匹配整线1200PCS/小时的产出要求，贴合精度可控制在±0.15mm范围内，满足手机电池组装的外观与绝缘防护要求。

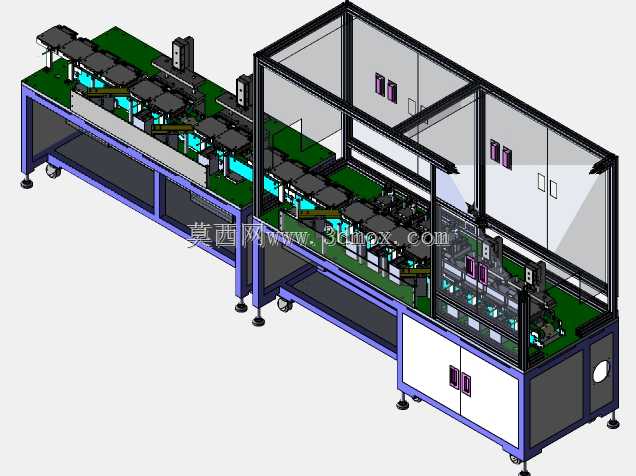

　　结构设计上采用铝型材搭建主体框架，框架型材选型兼顾刚性与轻量化需求，型材槽口可兼容常规产线的安装固定方式，工位整体安装边界控制在长1200mm、宽800mm、高1000mm范围内，可直接架设在标准皮带流水线的侧边，不额外占用产线的通行与维护空间。工位内部的输送定位段采用绿色防静电工装板作为载具承载面，工装板上设置与电池外形匹配的定位卡槽，卡槽采用防静电POM材质加工，避免电池在输送过程中出现表面划伤，同时卡槽的定位基准与电池的侧边基准完全重合，保证每次输送到贴合位的电池位置偏差不超过0.08mm。

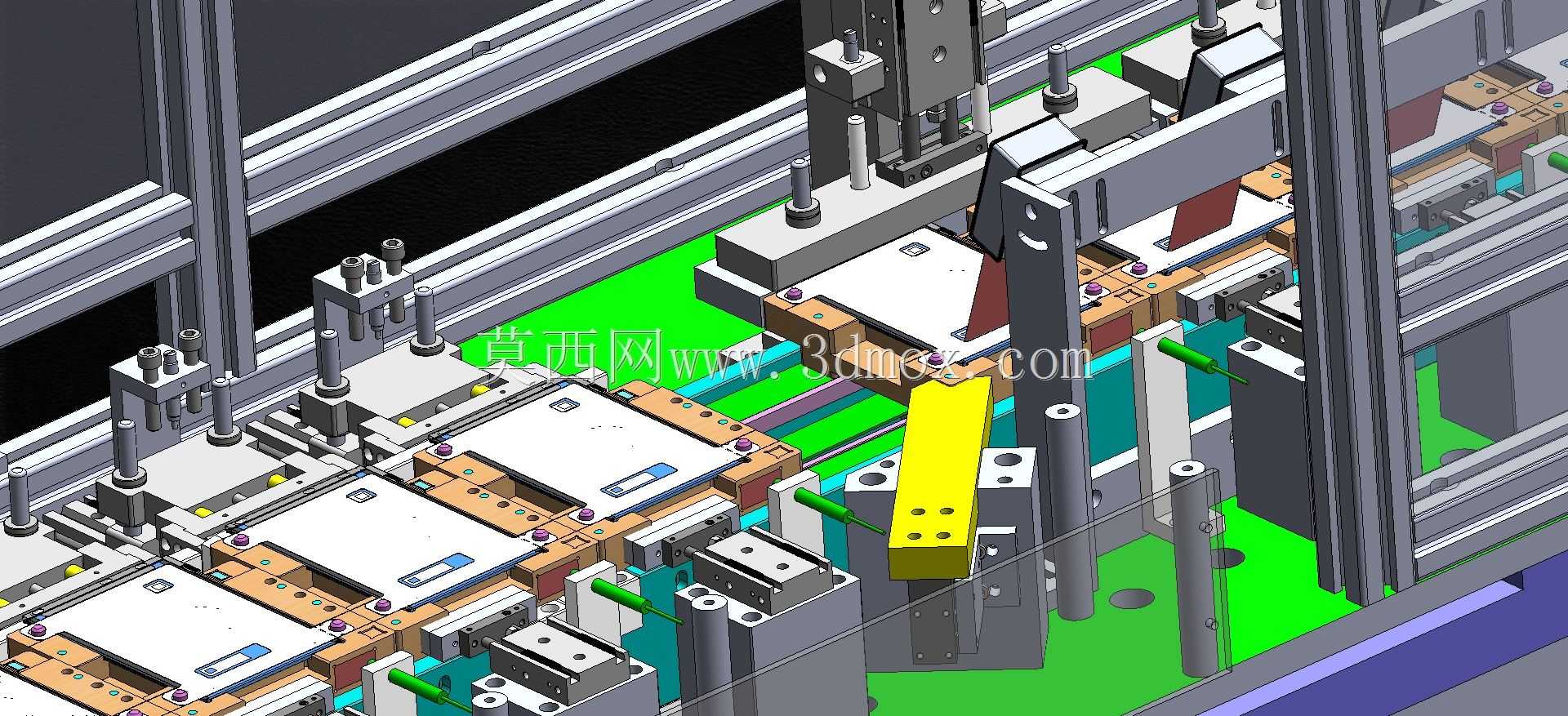

　　贴合执行机构采用双导向轴搭配线性轴承的升降结构，黄色的贴装压头采用硅胶材质制作，压头表面做平面度处理，压合时的压力可通过调压阀控制在0.2-0.5MPa区间，适配不同厚度贴纸的压合需求，避免压力过大导致电池壳体变形，或是压力过小导致贴纸粘贴不牢。压头侧边设置贴纸剥离导向结构，贴纸料带从料架引出后，经过剥离刀板时底纸与贴纸自动分离，压头下行时刚好接住剥离后的贴纸，同步完成对位压合动作，整个动作流程通过传感器触发，无需人工干预。

　　工位的侧边设置多组夹紧定位气缸，当载具输送到贴合位时，气缸伸出推动侧压块将载具牢牢固定在工位基准面上，消除输送过程中载具的窜动间隙，保证贴合位置的一致性。所有气动元件的管路均沿型材槽口内嵌布置，避免管路外露导致的积尘与干涉问题，电气线路同样走型材内部的走线槽，工位外侧预留气源与电气接口，现场安装时仅需对接主气源与IO信号即可完成调试。

　　从设计思路层面，这套结构没有采用复杂的多轴机械手方案，而是针对手机电池贴纸贴合这一单一工序做专用化设计，在保证精度与节拍的前提下大幅压缩了结构复杂度与制造成本，同时结构的维护性更强，常规的易损件比如压头硅胶垫、定位卡槽均可快速更换，换型时仅需更换对应型号的定位卡槽与压头，即可适配不同尺寸规格的手机电池生产，换型时间控制在15分钟以内，适配消费电子行业产品迭代快、换型频繁的生产特点。

　　实际投产验证中，该结构可兼容厚度3-8mm、宽度40-70mm、长度80-120mm的方形手机电池，贴纸贴合后的气泡不良率可控制在0.2%以下，偏移不良率低于0.1%，相比人工作业模式可减少3名作业人员，同时避免人工接触电池带来的静电击穿风险，工位整体的防静电等级达到Class100要求，满足锂电池生产车间的防静电规范。结构的所有运动部件均设置硬限位结构，防止气缸超程导致的结构损坏，同时在工位的操作侧设置安全光栅，人员肢体伸入工位动作范围时设备会自动暂停，避免夹伤风险，符合生产设备的安全规范要求。
