多工位机器人端轴气动夹持执行机构

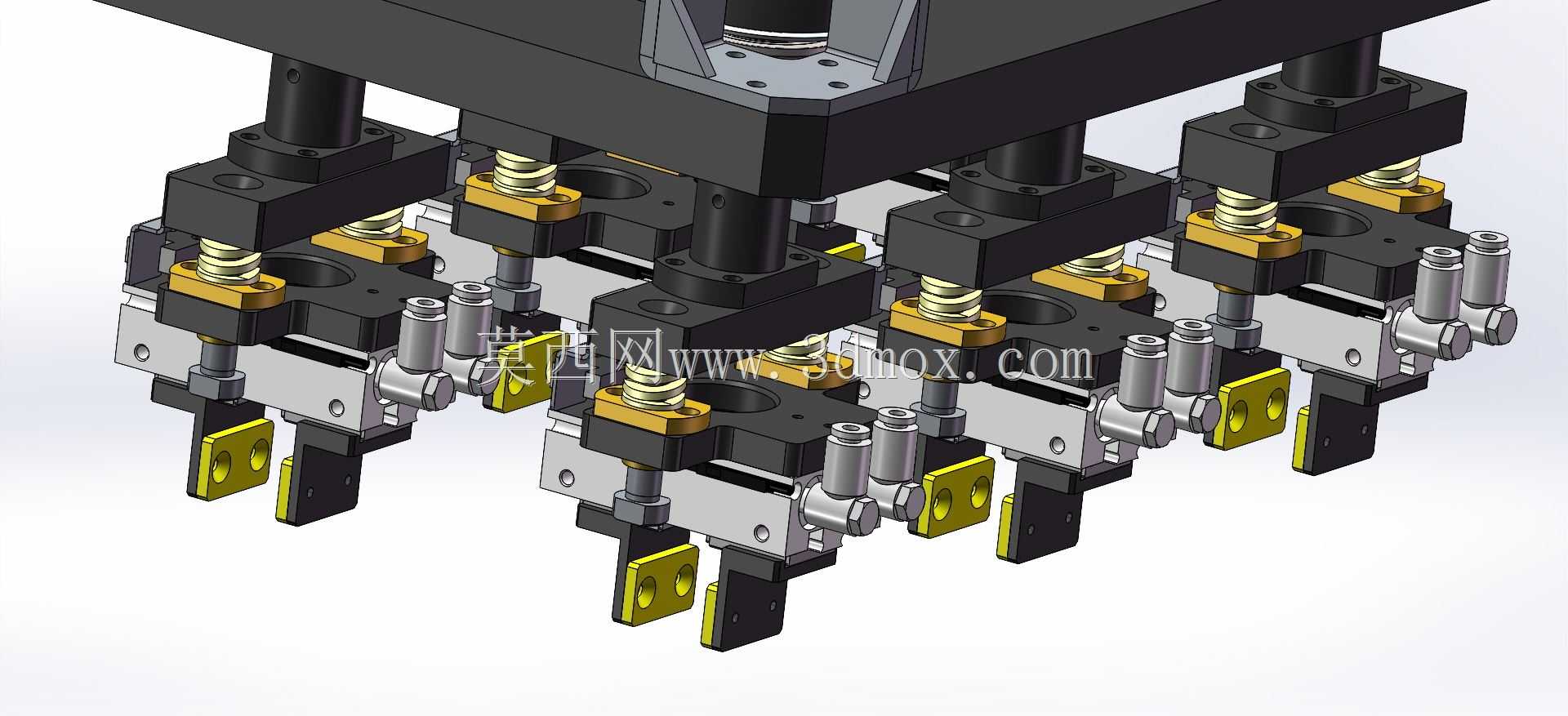

　　这套端轴气动夹持机构，是针对多工位并行取放场景开发的机器人末端执行单元，目前在3C小件装配、食品包装分拣、医药耗材装盒这类需要单次完成多件物料转移的产线上应用十分广泛，相比单夹爪逐次取放的方案，节拍效率能提升60%以上，尤其适配小尺寸、同规格批量工件的上下料工序。从结构布局来看，整套机构采用2×3矩阵式排布六组独立夹爪单元，安装基准面为上方的硬质阳极氧化铝合金基板，基板上预留了标准机器人法兰安装孔位，可直接适配主流六轴工业机器人、水平多关节机械手的末端接口，安装边界控制在220mm×180mm×160mm范围内，总重量控制在3.2kg以内，不会给机器人末端带来过大负载余量压力，常规负载5kg级的机械臂即可搭载使用。

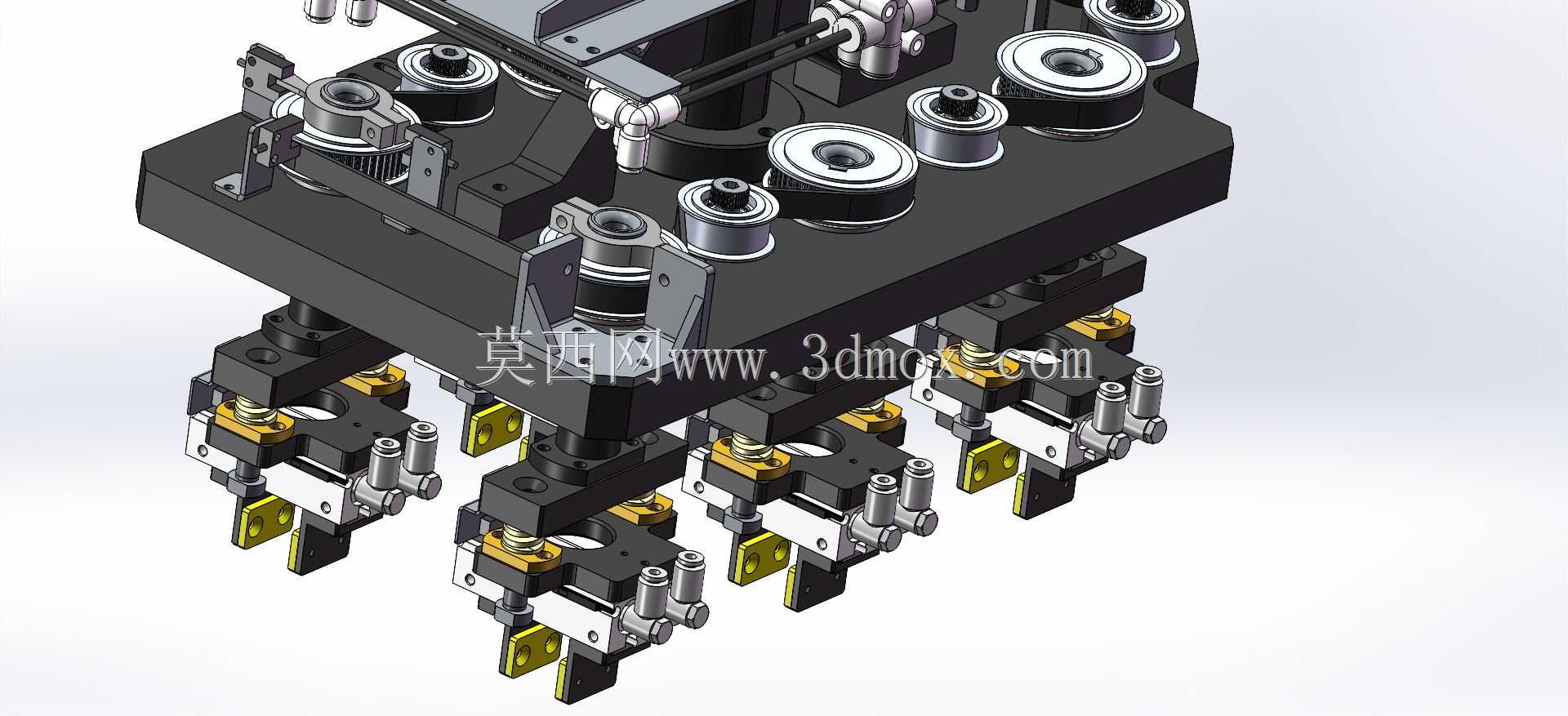

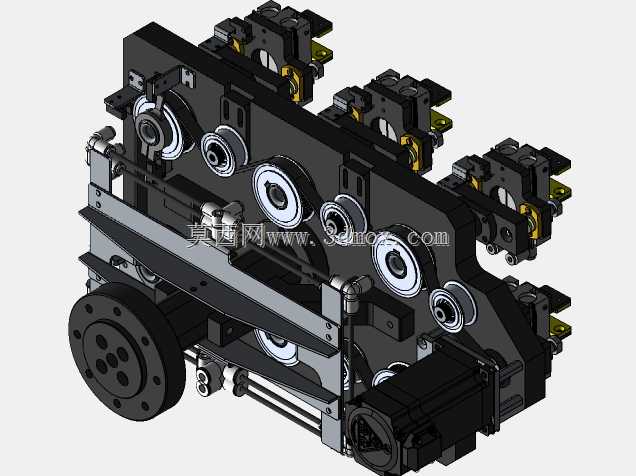

　　每组夹爪单元都配置了独立的旋转驱动模块，采用传动比1:2的同步带机构实现夹爪的旋转动作，旋转行程做了双重限位设计：电子限位设定为270度响应区间，机械硬限位设置在280度位置，避免程序异常时旋转超程扯断气路管线，这个行程范围可以覆盖绝大多数工件翻面、转位摆放的角度需求，不需要额外增加外部转台机构。夹爪本体采用基础平行气动夹指结构，针对高频开合的使用场景做了导向件的耐磨处理，夹指接触面预留了快换夹具的安装槽，可根据工件外形更换仿形夹头，不管是圆柱形小轴、方形塑料件还是薄型片状物料都能适配。设计时特意在Z轴浮动方向增加了碰撞传感模块，允许夹爪接触工件时存在3mm的轴向缓冲行程，当工件位置存在小幅偏差、或者取料位有高度差时，

　　缓冲结构可以避免硬冲击导致的夹爪损坏、工件刮伤问题，同时碰撞信号会接入机器人IO系统，触发异常停机保护，降低设备故障概率。气路走线全部采用基板内部走槽加拖链防护的设计，所有气管接头都内嵌在基板侧面，不会在机构旋转、移动过程中出现管线剐蹭、缠绕的问题，每组夹爪的气路都单独配置了调速接头，可根据实际夹持力需求单独调整开合速度与夹持力度，针对易碎工件还可以接入低压气路实现软夹持。从实际使用反馈来看，这套机构的夹持重复定位精度可以控制在±0.05mm以内，连续运行100万次开合无明显结构磨损，适配的工件单重范围在10g到500g之间，不管是流水线末端的成品装箱、注塑机出来的多件取料、还是装配工位的多零件同步上料都能适配。在设计这套机构时，

　　优先考虑了模块化维护的需求，每组夹爪单元都采用独立安装座固定在基板上，单个夹爪出现故障时不需要拆解整套机构，只需要拧下两颗固定螺丝即可快速更换备件，大幅减少产线停机维护时间；同步带张紧结构采用偏心轮调节设计，不需要拆解旋转模块即可快速调整皮带张紧力，日常维护十分便捷。另外，机构上所有外露的金属部件都做了防锈处理，可适配洁净车间、普通加工车间等不同生产环境，不会因为车间温湿度变化出现锈蚀卡滞的问题。
