带安全防护围栏的机器人装配工作站

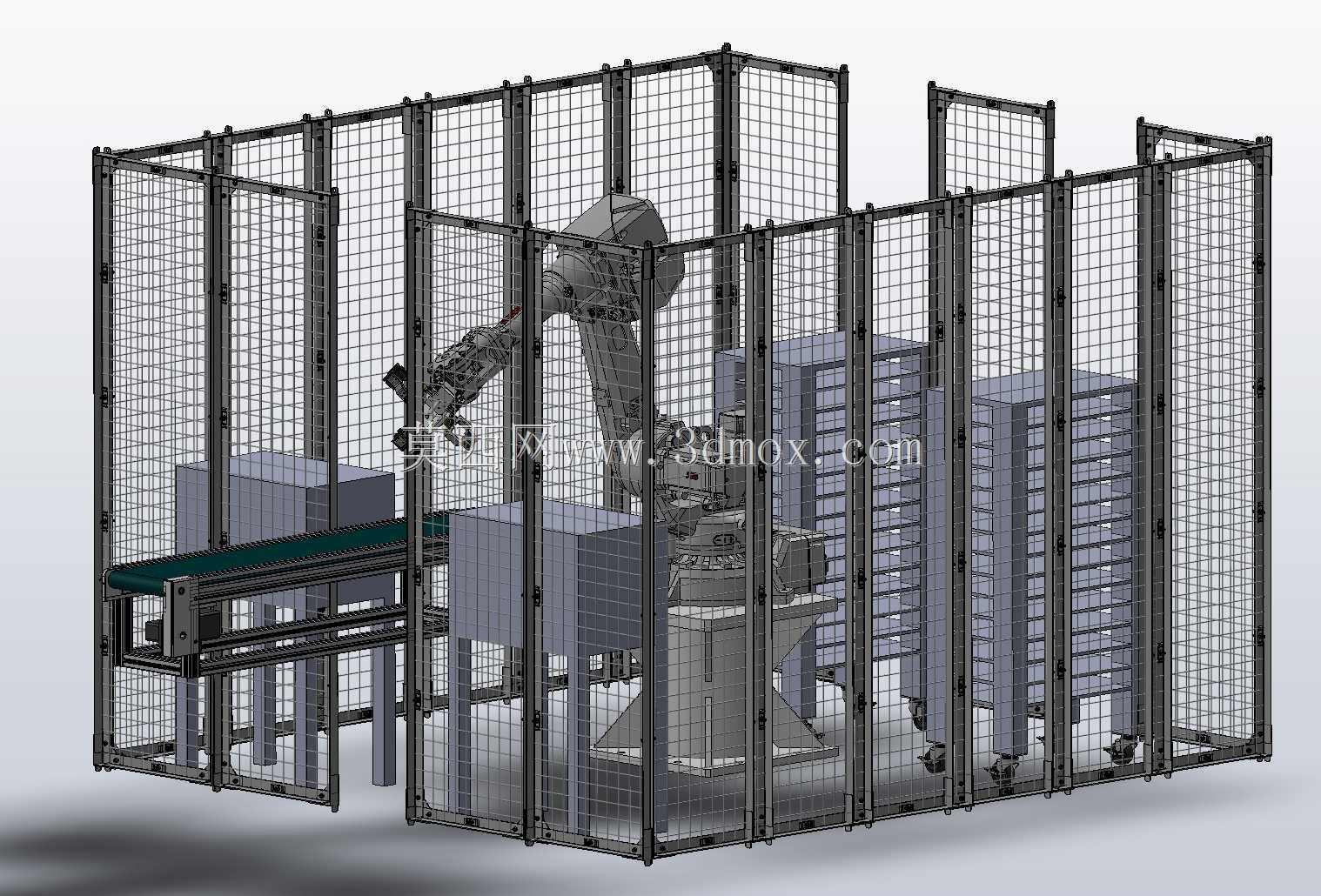

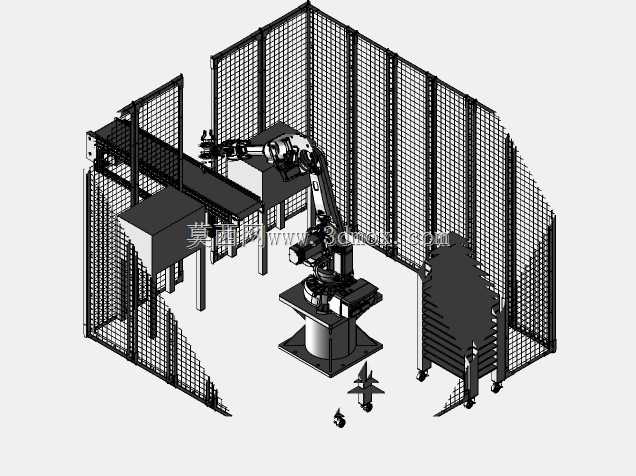

　　这套机器人装配单元的设计，核心是解决中小批量多品类零部件装配工序的自动化落地问题，常见于3C电子零部件、小型五金组件、汽车小尺寸冲压件的装配产线布局中，替代人工完成重复性高、定位精度要求稳定的装配作业，减少人工操作带来的装配误差与疲劳损耗。从整体布局来看，整套单元采用铝型材搭配钢丝网的全封闭安全围栏作为物理边界，围栏的高度设置在2.2米左右，刚好覆盖工业机器人全臂展的运动最高点，避免人员误入机器人工作半径引发安全事故，围栏仅在输送线进出位置预留对应宽度的开口，其余位置全部封闭，同时预留了安全门的安装位，方便后期设备维护时进入作业区域。单元核心的六轴工业机器人安装在单元中心的加高基座上，基座高度经过测算，

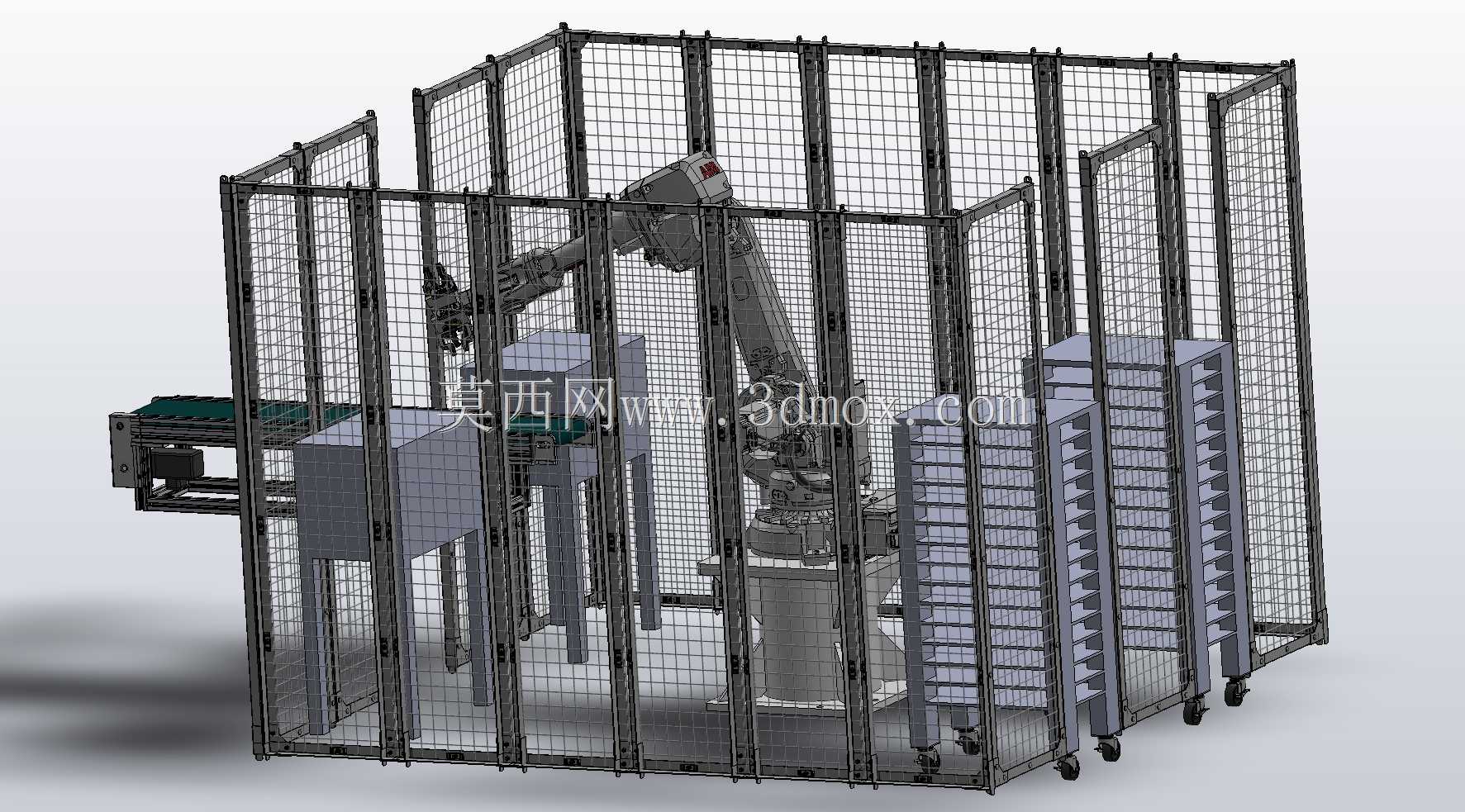

　　刚好让机器人末端执行器的运动范围覆盖到周边所有工位，既不会因为基座过低导致末端无法到达输送线的作业面，也不会因为基座过高抬升整体设备的重心，提升整套单元运行时的稳定性。机器人左侧对接的是皮带输送线，输送线的工作面高度设置在850mm，和常规人工操作的作业台高度匹配，既可以对接上游产线输送待装配的工件，也可以将装配完成的成品输送到下一道工序，输送线的两侧设置了导向挡边，避免工件在输送过程中偏移位置，保证工件到达机器人取料位时的位置精度在机器人视觉或定位夹具的允许误差范围内。机器人右侧布置的是多层抽屉式料架，料架采用带脚轮的可移动式设计，每个抽屉对应存放一种装配所需的零部件，料架的层间距根据不同零部件的包装盒尺寸做了差异化设置，

　　抽屉带有定位卡扣，拉出后可以保持固定位置，方便机器人末端取料，同时脚轮带锁止结构，料架推入工作位后可以锁死固定，避免机器人取料时料架移位导致取料失败。整套单元的设计思路遵循紧凑化布局原则，所有工位都布置在机器人的最优作业半径范围内，也就是机器人臂展的60%-80%区间，这个区间内机器人的运动精度最高、运动节拍最快，不会出现臂展极限位置的抖动问题，同时整体占地面积控制在3.5米长、3米宽的范围内，对于车间场地的适应性更强，不需要预留过大的安装空间，地面只需要做常规的硬化处理，不需要额外做特殊的地基预埋，降低现场安装的施工成本。在功能设计上，这套单元预留了末端执行器快换接口，可以根据装配工序的需求更换夹爪、吸盘、拧紧轴等不同的执行部件，

　　适配压装、螺丝锁付、零件插接、涂胶等不同的装配工艺，围栏上预留了传感器安装位，可以后期加装安全光栅、安全门锁等安全配件，和机器人的控制系统做联锁，一旦安全门被打开或者有物体闯入光栅检测区域，机器人会立刻停止运行，保障现场人员的安全。料架的位置设计也考虑了人工补料的便利性，料架靠近围栏外侧的一面，工作人员不需要进入围栏内部，就可以拉开抽屉补充物料，减少设备停机补料的时间，提升整体的稼动率。输送线的驱动端设置在单元外侧，后期维护皮带、调整输送速度的时候，不需要拆开安全围栏就可以完成操作，降低日常维护的难度。从安装边界来看，整套单元的顶部距离地面的最高高度为2.4米，适配大部分标准厂房的层高，不会和厂房内的照明、消防管道产生干涉，单元的所有电气走线都布置在铝型材的线槽内部，外观整洁，也避免走线外露被剐蹭损坏，控制柜的安装位预留了围栏外侧的空间，不需要额外占用单元内部的作业区域，操作人员可以在围栏外侧完成设备的参数调整、程序切换等操作，不需要进入危险区域。这套概念设计方案可以作为小型自动化装配工作站的基础框架，不同行业的用户可以根据自身的装配工艺需求，调整料架的层数、输送线的宽度、机器人的负载参数，快速适配自身的生产需求，缩短自动化产线的设计周期。
