带法兰安装座的两轴夹持机械臂结构

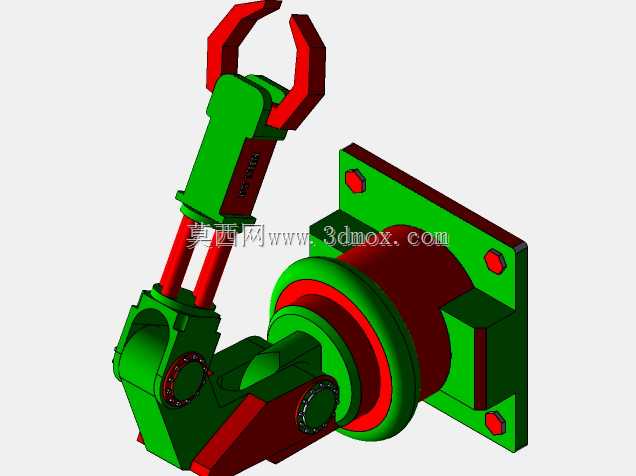

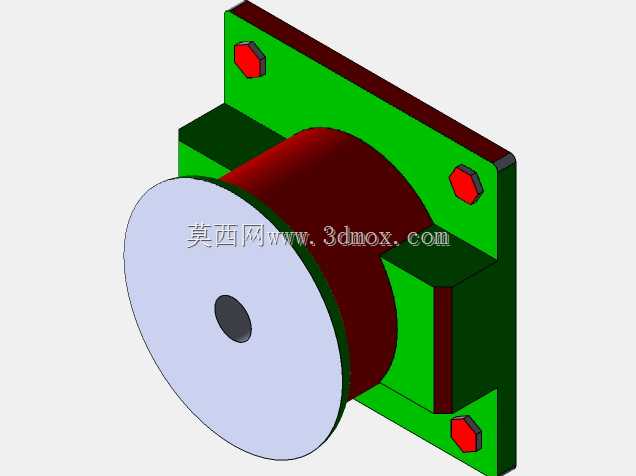

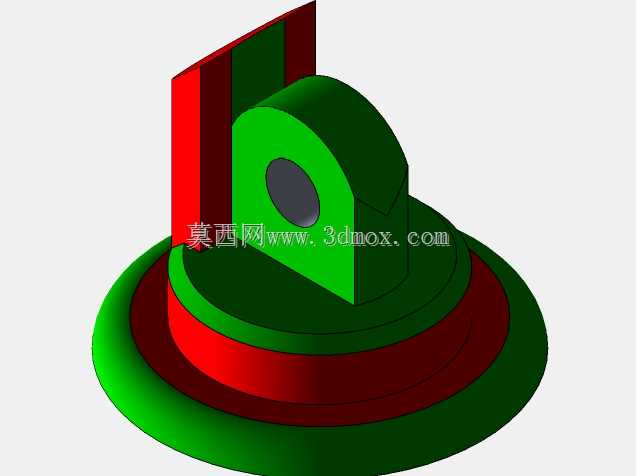

　　这款夹持式机械臂主要面向小型工位的物料转运、工件上下料场景设计，可适配电子元器件装配、小型五金件分拣、注塑机出料取件等轻载作业工况，末端夹爪可根据实际抓取需求更换V型块、平口夹指、软质包覆夹头等配件，适配不同外形、材质的被抓取工件，避免刚性夹取造成工件表面划伤。从结构布局来看，整机采用侧挂法兰安装形式，安装底座为带四个固定通孔的方形法兰结构，安装时可直接通过螺栓锁紧在设备立板、生产线侧边支架或者专用立柱上，安装面的平面度要求控制在0.1mm以内，避免底座安装变形导致关节转动卡滞。底座内部集成第一级回转关节，采用交叉滚子轴承作为回转支撑，可承受径向、轴向以及倾覆方向的复合载荷，回转角度范围可通过内置的机械硬限位调整在0-180度区间，

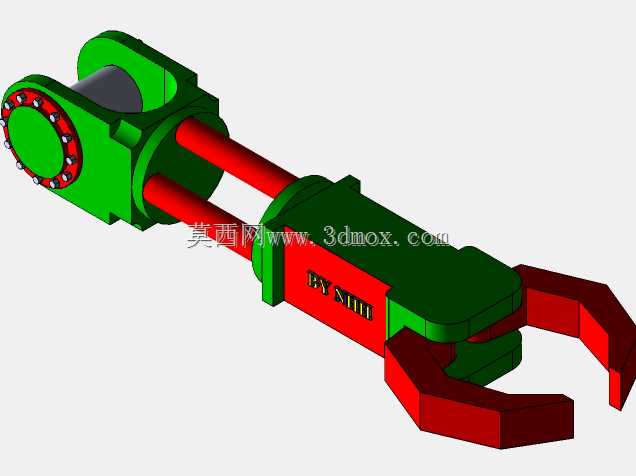

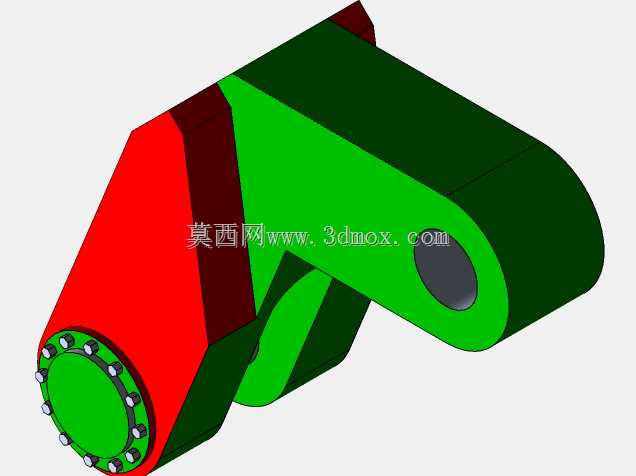

　　防止转动超程造成气管、线路缠绕。第一级关节输出端连接大臂结构，大臂采用箱型焊接式结构设计，内部预留走线空腔，驱动气缸、信号线路均可从臂体内部穿过，避免外部走线在设备运行过程中被剐蹭、拉扯造成损坏。大臂与小臂的连接关节为第二级摆动关节，关节处采用深沟球轴承配合销轴的铰接结构，由双杆气缸驱动实现小臂的俯仰动作，气缸两端均带浮动接头，可抵消安装过程中的同轴度误差，减少关节运动过程中的卡滞与磨损。小臂末端连接夹爪驱动气缸，气缸为平行开闭型气爪，夹指开合行程可通过调节端部的限位螺栓调整，适配不同直径范围的圆柱类工件或者不同厚度的板类工件，夹指的夹持力可通过气源压力调节，范围在10N-80N之间，既可以稳定抓取工件，

　　也不会因为夹持力过大造成薄壁工件变形。设计过程中对各关节的运动范围做了干涉校验，当大臂处于水平伸出状态、小臂完全下摆时，末端夹爪的最远伸出距离为320mm，夹爪闭合状态下整机最大回转半径为350mm，安装底座的厚度为65mm，安装时需要在安装面后方预留至少100mm的维护空间，方便后期对关节轴承、驱动气缸进行检修更换。各运动副的配合间隙控制在0.02-0.05mm之间，既保证运动过程无明显晃动，也避免配合过紧导致低温环境下运动卡滞。臂体表面做阳极氧化处理，夹爪与工件接触的部位可根据需求粘贴聚氨酯防滑垫，提升抓取稳定性的同时保护工件表面。整机采用气动驱动方案，适配工厂常规0.5-0.7MPa的气源压力，无需额外配置液压站，

　　整体结构紧凑，安装调试便捷，可直接集成到现有小型自动化生产线中，替代人工完成重复性的上下料、分拣作业，提升工位的自动化运行效率。在结构强度校核阶段，针对大臂伸出最长的极限工况做了静力学仿真，臂体最大变形量控制在0.08mm以内，完全满足轻载作业的刚度要求，各铰接销轴的安全系数大于3，可满足长期连续运行的疲劳强度要求。关节处的铰接位置预留了润滑脂注油孔，可定期加注润滑脂降低运动磨损，延长设备使用寿命。
