电脑显示屏配件半自动贴膜作业设备结构

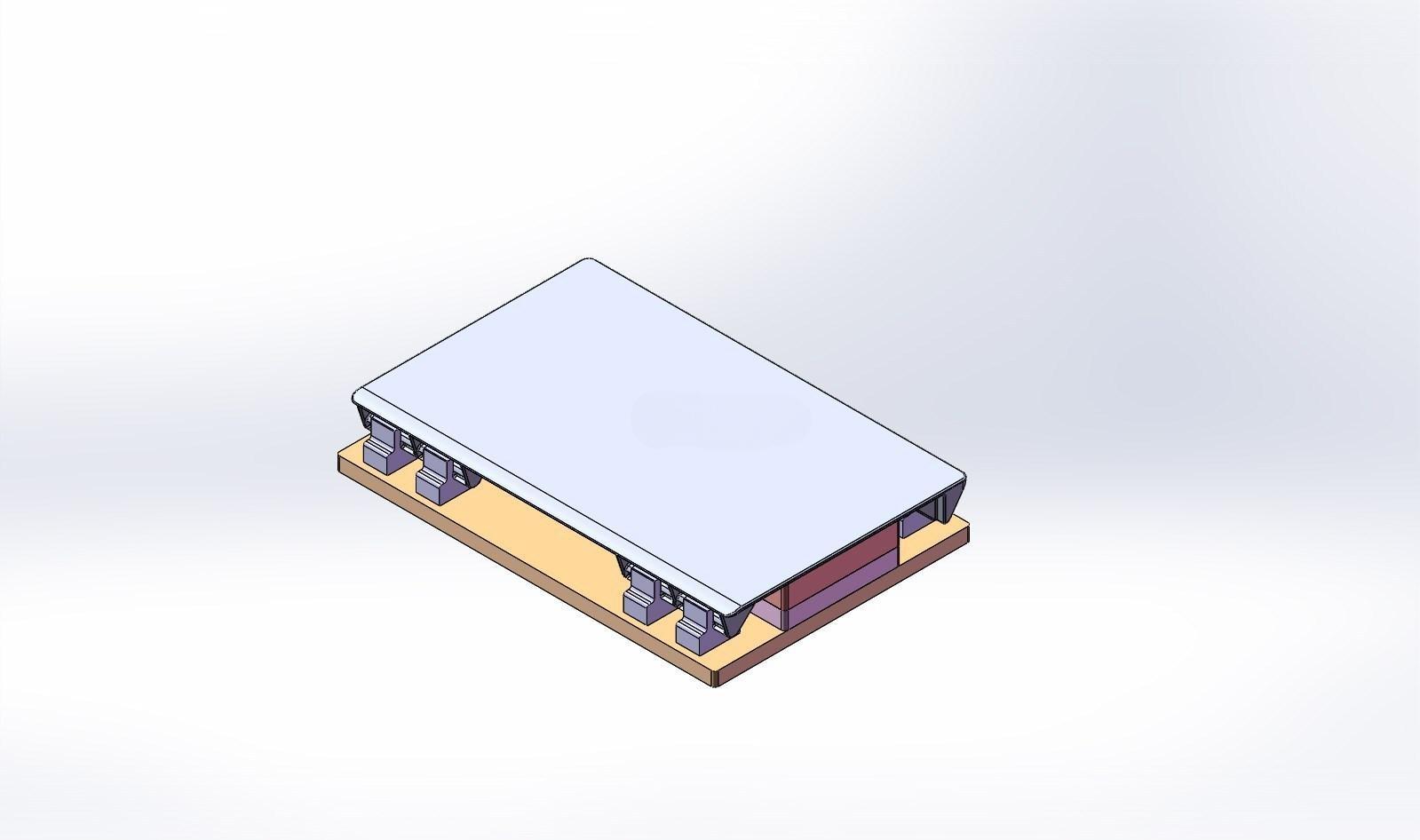

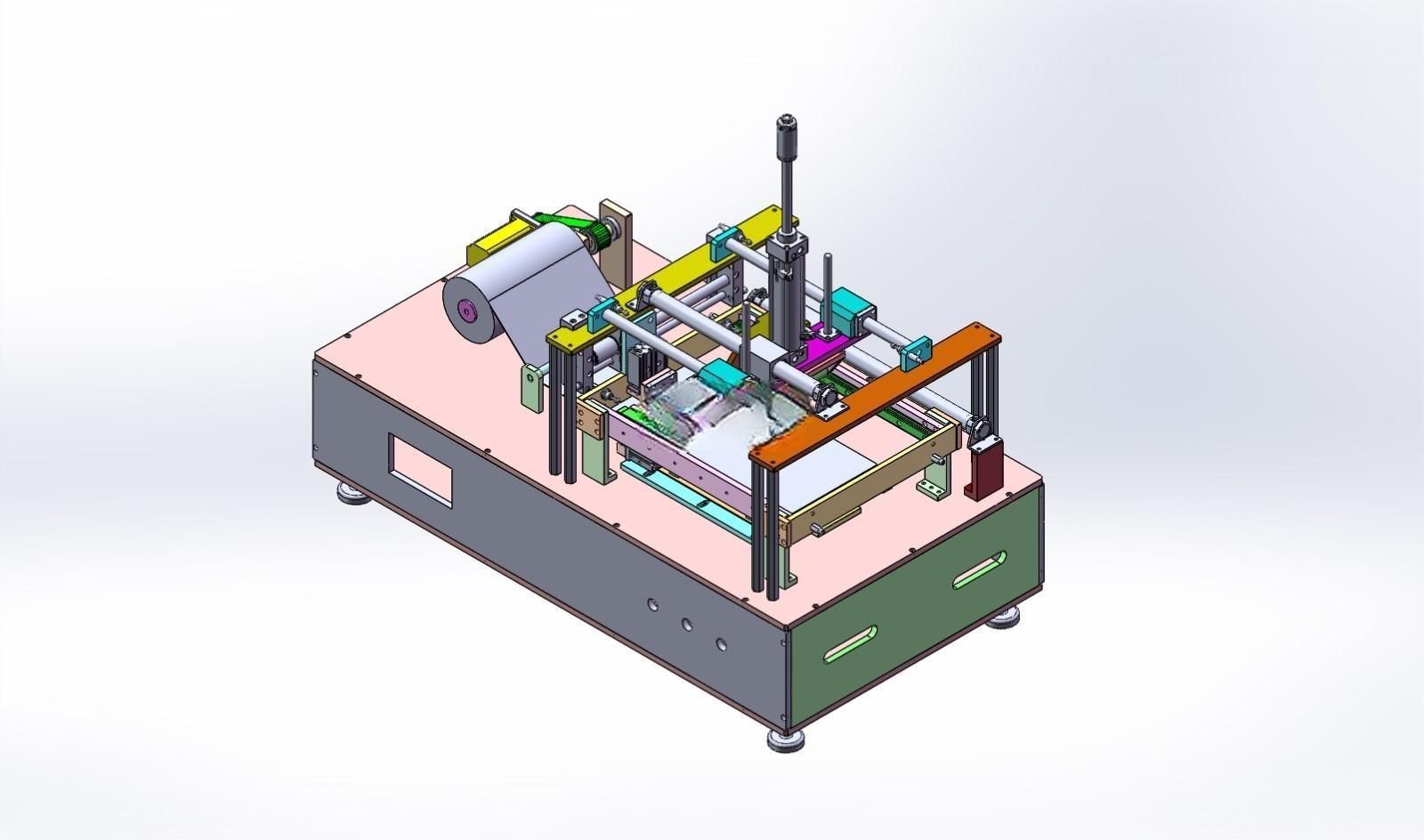

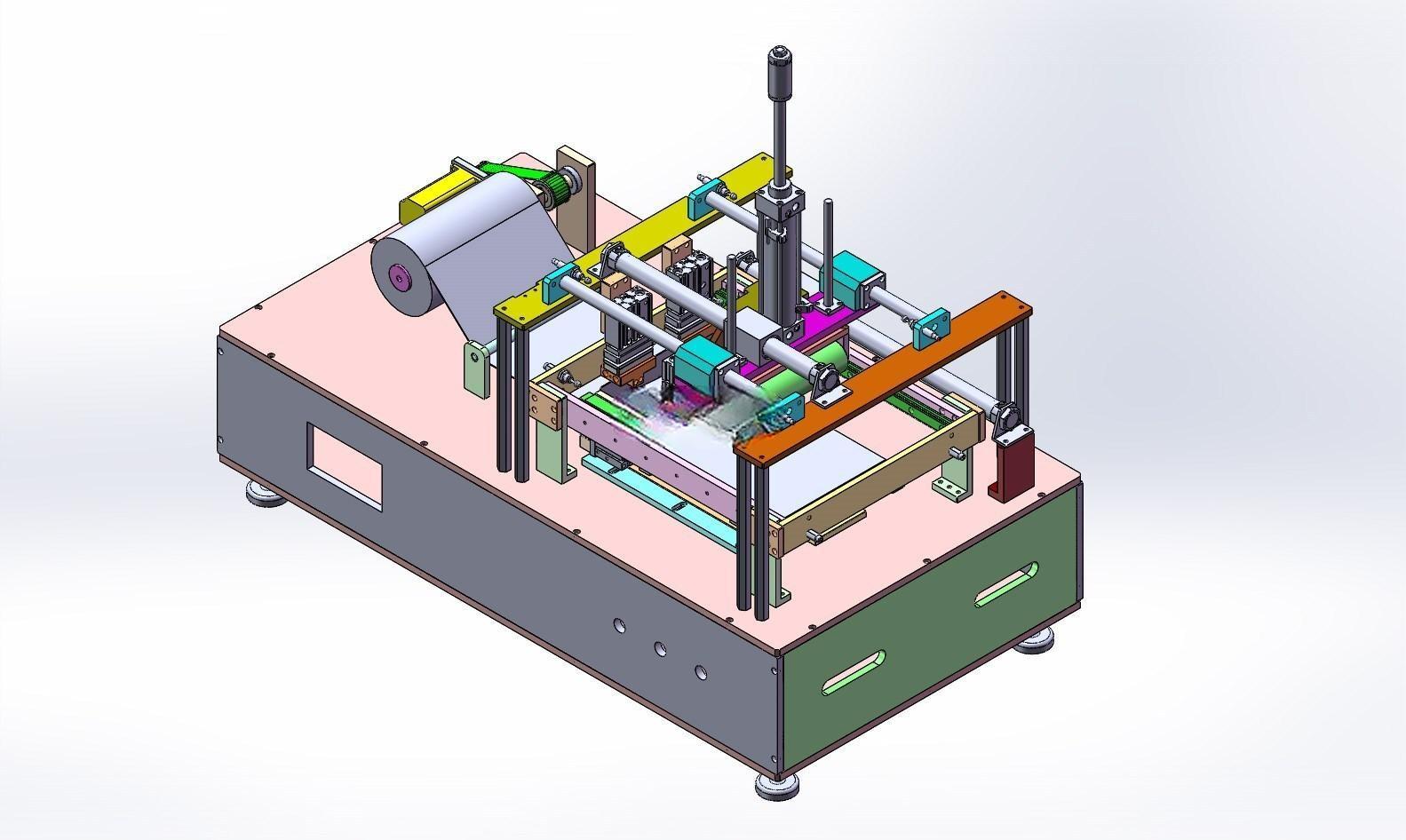

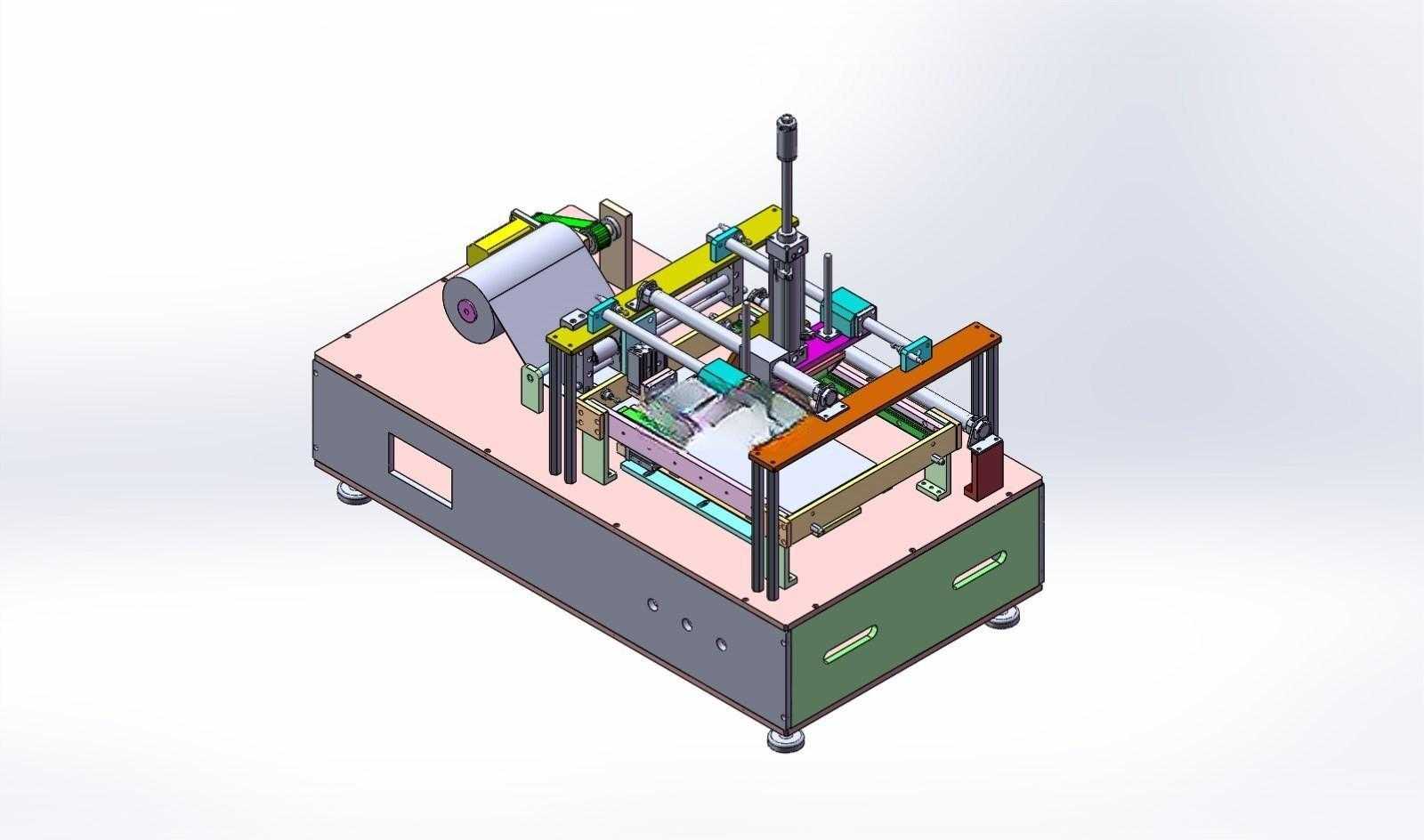

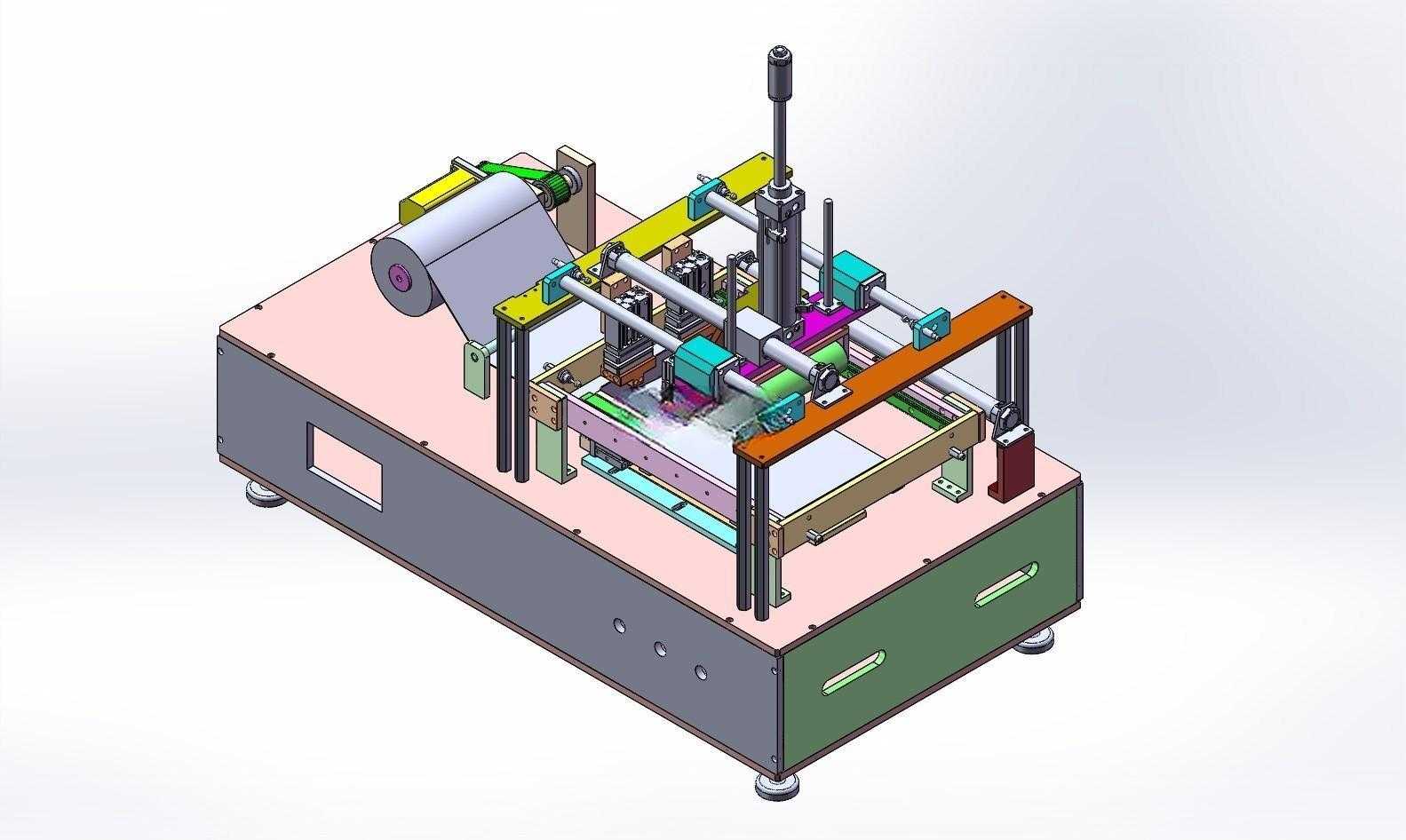

　　在消费电子组装产线的后段工序里，显示屏配件的表面防护贴膜一直是影响成品良率的关键环节，这款半自动贴膜设备正是针对中小批量显示屏配件贴膜作业开发的专用作业装置，适配10到27英寸范围内的平板显示类配件贴膜需求，整体安装占地仅需1.2米长、0.8米宽的工作台面，不需要额外做地基固定，直接放置在标准防静电工作台上即可接气接电投入使用，非常适合多品种小批量的电子组装车间、售后返修工位布局。从结构设计逻辑来看，设备没有采用复杂的多轴伺服联动方案，而是把作业流程拆解为产品定位、保护膜送料、贴膜辊压、切刀断膜四个独立的功能模块，每个模块都保留了手动微调的冗余空间，产品治具部分采用快换式定位块设计，切换不同尺寸的显示屏配件时，

　　只需要更换对应轮廓的定位治具，调整侧边定位挡块的位置，不需要重新校准整体设备的同轴度，换型时间可以控制在10分钟以内，大幅降低多品种生产时的换型成本。送保护膜机构采用阻尼式放料辊搭配导向轴组，放料张力可以通过侧边的阻尼旋钮手动调节，适配不同厚度的PE、PET保护膜材料，避免送膜过程中出现膜面褶皱、拉伸变形的问题；移动贴膜机构采用直线导轨搭配硅胶压辊，压辊的压力可以通过调压阀精确控制，贴膜过程中压辊沿着导轨匀速平移，把保护膜逐步滚压在产品表面，压辊表面的硅胶材质硬度控制在邵氏40度，既能保证膜面和产品表面完全贴合无气泡，又不会压伤显示屏配件的表面涂层。切刀机构采用上下升降式结构，刀片采用标准的工业美工刀片，更换成本极低，

　　切刀的下降行程通过限位螺钉做硬限位，避免下刀过深划伤产品表面，切刀动作和贴膜辊的移动位置做了机械联动触发，不需要额外配置传感器做位置检测，降低了设备的电气故障点。设备整体操作逻辑非常简单，作业人员只需要把待贴膜的显示屏配件放置在治具上定位，手动拉出保护膜覆盖在产品表面，启动设备后贴膜辊自动完成滚压贴膜，到位后切刀自动下降切断保护膜，作业人员取下成品即可完成单次循环，单工位的作业效率可以达到每小时120到150件，相比纯人工贴膜的作业方式，良率可以稳定控制在98%以上，同时大幅降低作业人员的劳动强度，不需要长时间保持弯腰贴膜的作业姿势。设备的主体框架采用标准铝型材搭建，所有运动部件都做了安全防护处理，

　　外露的传动部分都安装了透明亚克力防护罩，避免作业过程中出现夹手风险，气源接口采用标准的8mm快插接头，适配车间常规的0.5到0.7MPa压缩空气气源，不需要额外配置高压气源，电气部分采用220V民用供电，不需要特殊的工业配电，整体的维护门槛极低，普通的设备维护人员经过简单培训就可以完成日常的保养和易损件更换工作。
