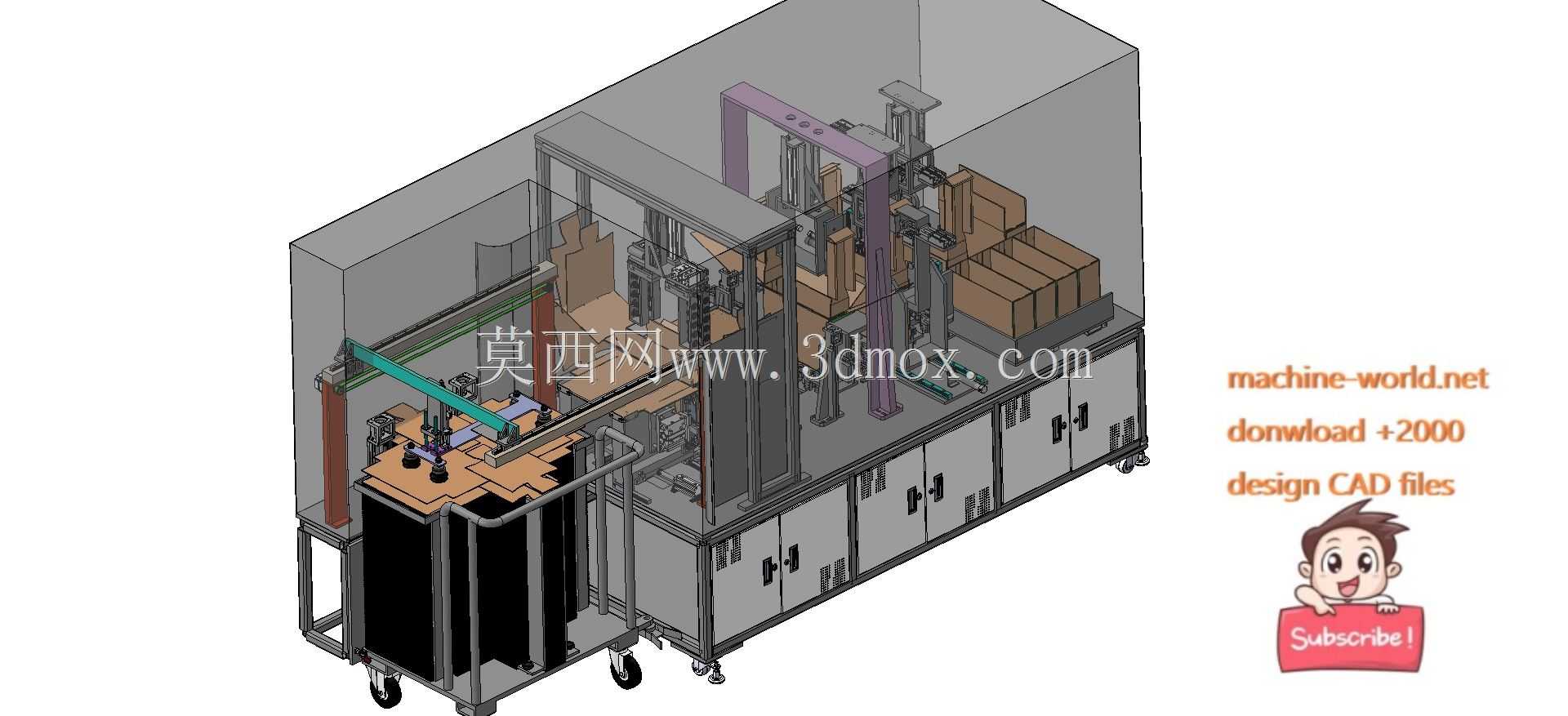

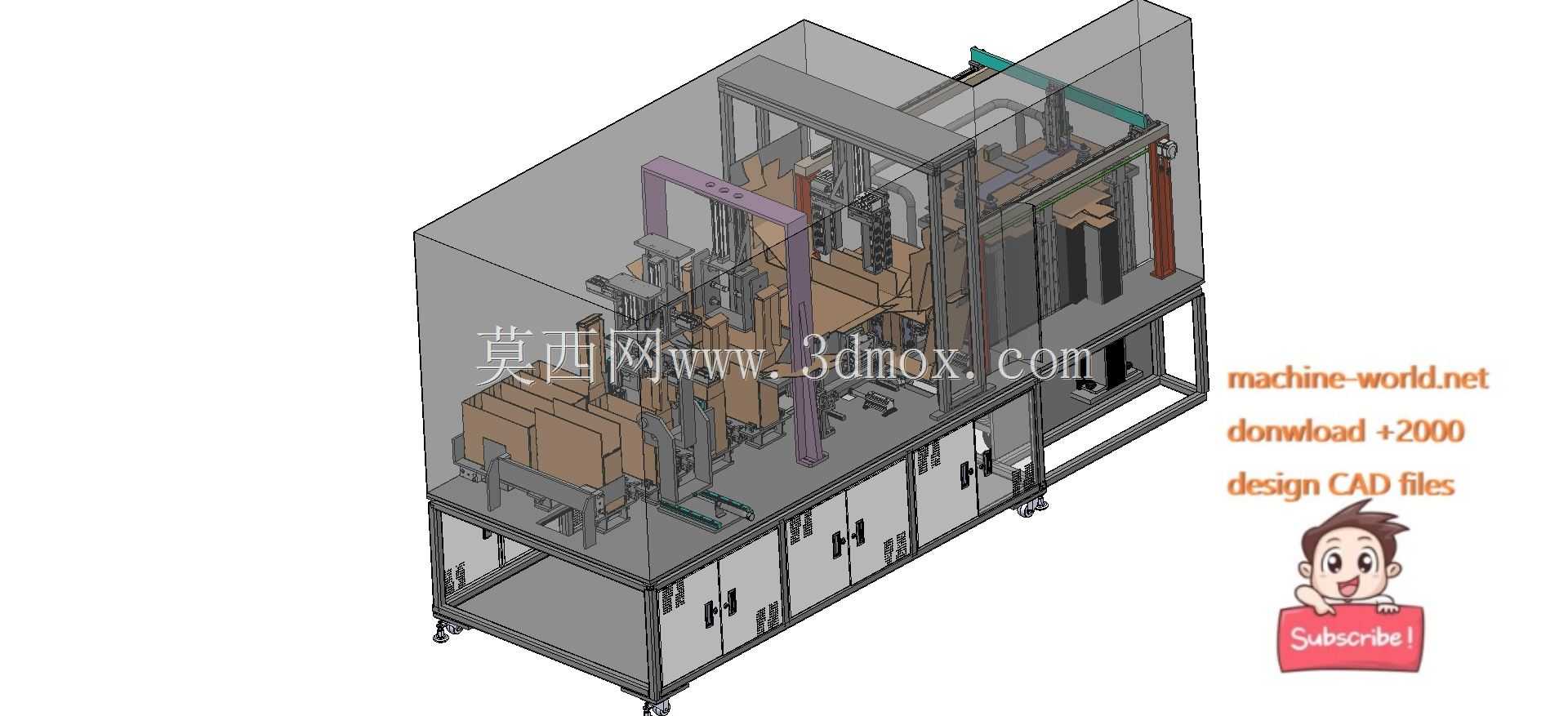

工业级纸箱自动折盒成型设备结构设计

　　在快消品、电子元器件、食品加工等批量出货的生产场景中，纸箱折盒工序长期是产线效率的瓶颈点，传统人工折盒不仅单工位需要配置2-3名作业员重复劳动，折盒成型的一致性差，纸箱扣合缝隙偏差经常导致后续装箱、封箱工位卡料，甚至出现运输过程中箱体开裂的问题。这款自动折盒设备的设计初衷，就是替代人工完成纸箱衬垫撕裂、箱体弯折成型、压合定型的全流程动作，可直接对接上游开箱机、下游装箱封箱工位，适配多规格瓦楞纸箱的自动化折盒需求。从设备的安装边界来看，单台设备属于小型集成化工位设备，占地尺寸控制在2米见方的范围内，底部配置可调脚轮与支撑脚，既可以单独作为离线工位使用，也可以多台串联接入整线，单条产线最多可串联23台同型号设备，

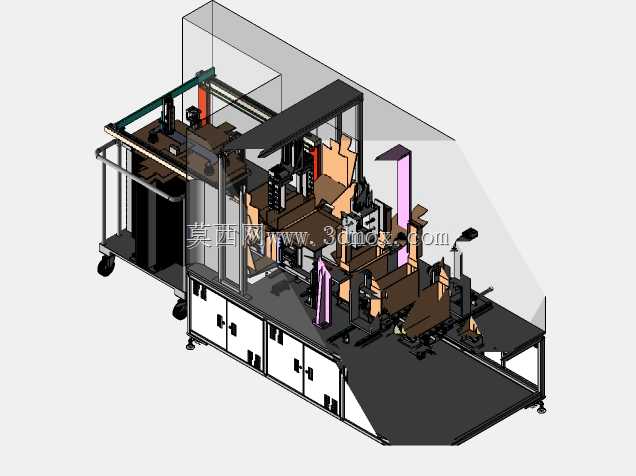

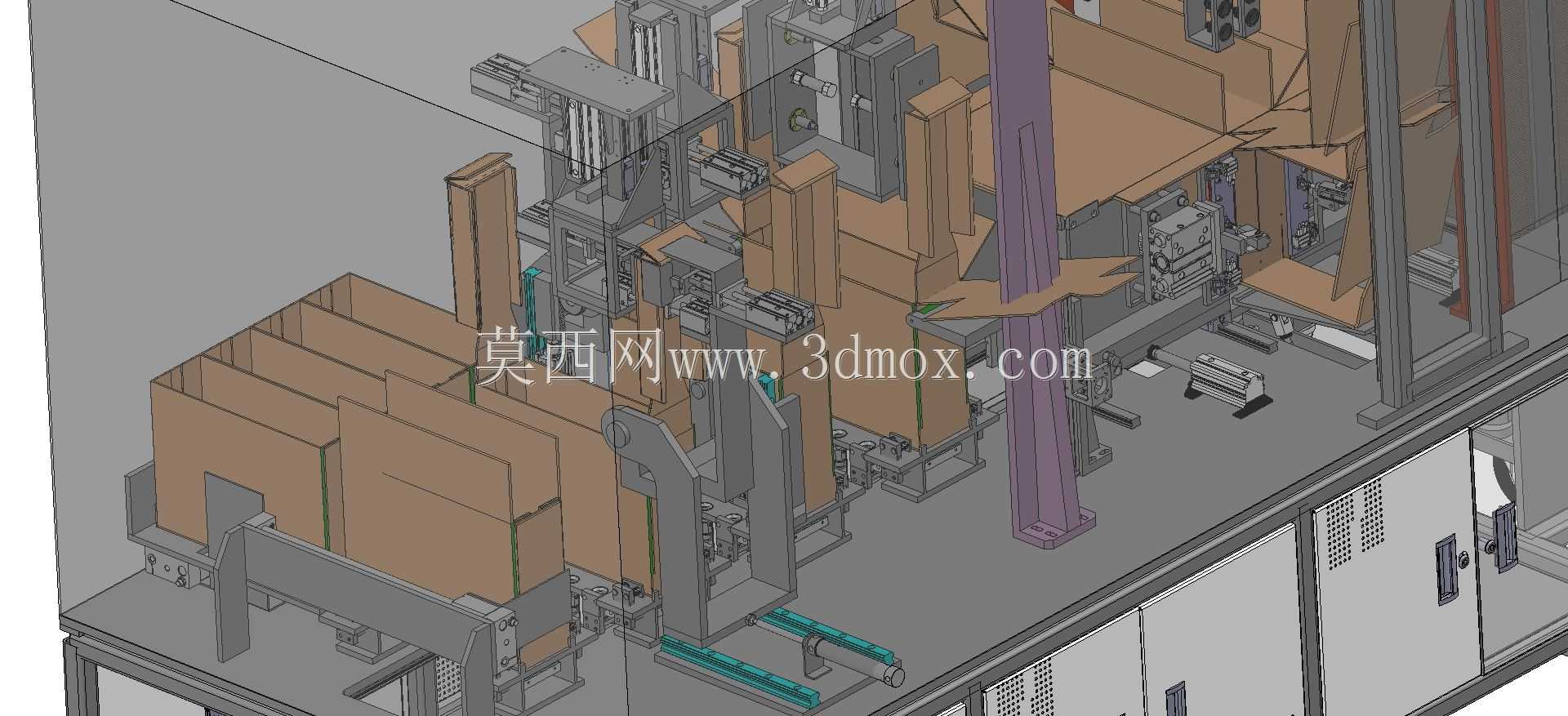

　　适配不同规格纸箱的并行折盒需求，不会占用过多车间通道空间，对现有产线的改造适配性较强，不需要对原有车间布局做大规模调整。设备的机架采用铝型材拼接搭配钣金封板的结构，下部设置独立的电气柜与气动元件安装腔，走线全部走型材内部槽道，避免长期运行过程中线路被折盒动作拉扯、被车间粉尘污染，减少线路断线故障的概率。上部的执行机构采用模块化布局，分别对应衬垫撕裂、折边预弯、压合定型三个核心工位，每个工位的行程都做了冗余设计，针对不同克重的瓦楞纸箱，可以通过调整气缸行程、压合压力参数适配，压合工位的压力输出保持恒定，压合保压时长控制在15-20秒区间，保证纸箱折边处的压痕充分定型，不会出现折边回弹、箱体鼓胀的问题。设备的结构设计做了充分的刚性强化，

　　所有受力部位的型材连接都采用角件加螺栓的双重固定，长时间高频运行不会出现机架晃动、执行机构定位偏移的问题，同时集成了自动除尘结构，在折盒动作过程中同步抽吸纸箱裁切产生的纸尘，避免纸尘堆积在导轨、气缸滑动面造成的部件磨损，降低日常维护的频次。从实际产线运行的稳定性来看，该设备连续运行的折盒合格率可以稳定保持在较高水平，单台设备的折盒效率可以替代3名熟练作业员的产出，而且折盒成型的尺寸一致性远高于人工操作，折边缝隙偏差控制在1mm以内，完全可以匹配后续自动装箱、自动封箱工位的精度要求，不会因为箱体成型偏差导致整线停机。在设计过程中，充分考虑了车间的实际使用环境，设备的操作面板设置在机架侧方的人体工程学高度，

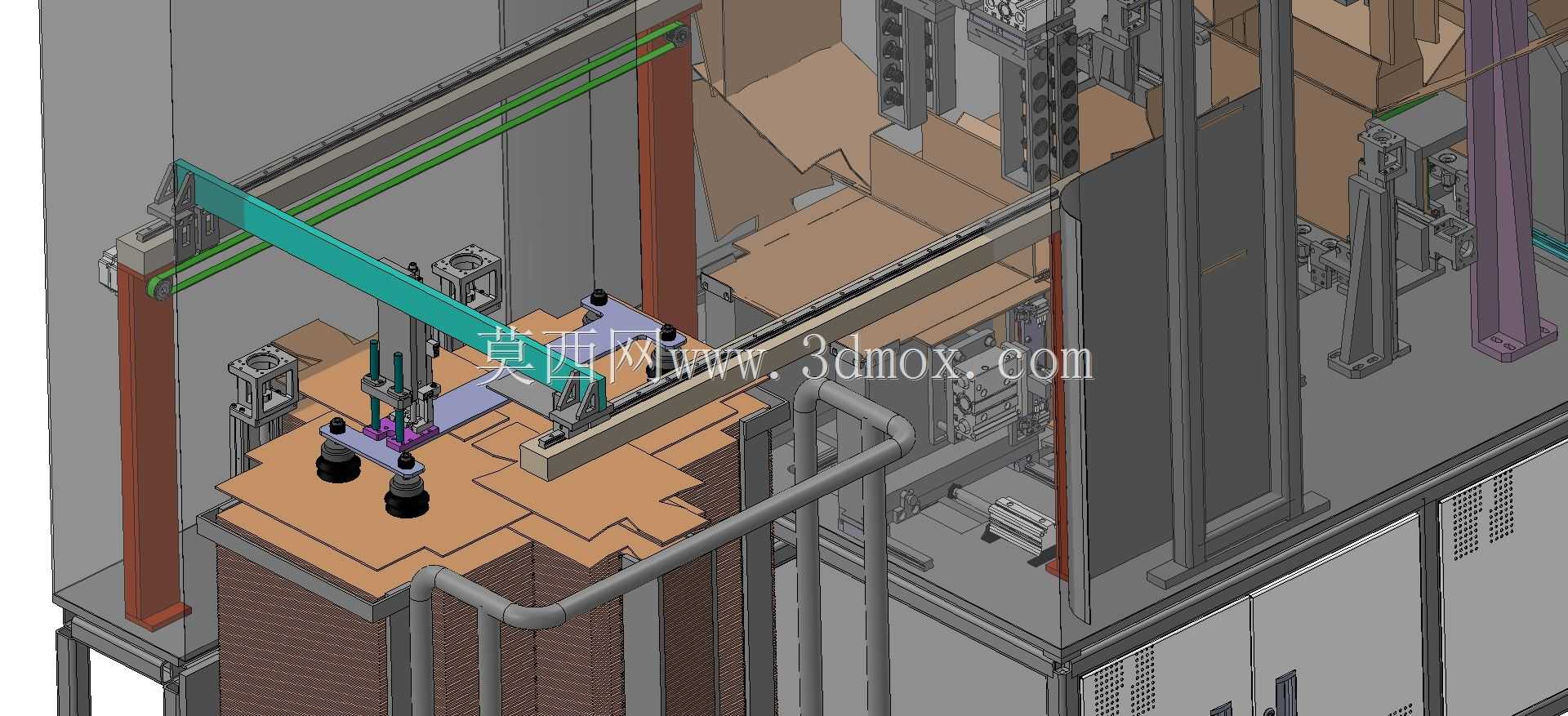

　　作业员不需要弯腰就可以完成参数调整、故障复位操作，所有运动部件都设置了透明亚克力防护门，防护门配置安全联锁开关，一旦防护门被打开设备会立即停止所有动作，避免作业人员误触运动部件造成工伤。设备的气路与电路都做了分色标识，日常维护时可以快速定位对应的管路与线路，易损件比如吸盘、压条都采用快拆结构，不需要专用工具就可以完成更换，减少设备停机维护的时间。针对不同行业的折盒需求，该设备的折边模具可以快速更换，只需要更换对应尺寸的折边压头，就可以适配不同长宽高规格的纸箱，不需要对整机结构做大规模改动，换型时间控制在15分钟以内，适配多品种小批量的生产场景。设备的底部支撑脚可以调整高度，适配车间地面不平整的安装条件，脚轮带锁止结构，设备移位调整位置时不需要额外调用吊装设备，两名作业人员就可以推动设备完成位置调整，移位后锁止脚轮、调整支撑脚高度就可以快速投入使用。
