全自动圆柱形电池削皮剥离设备结构设计

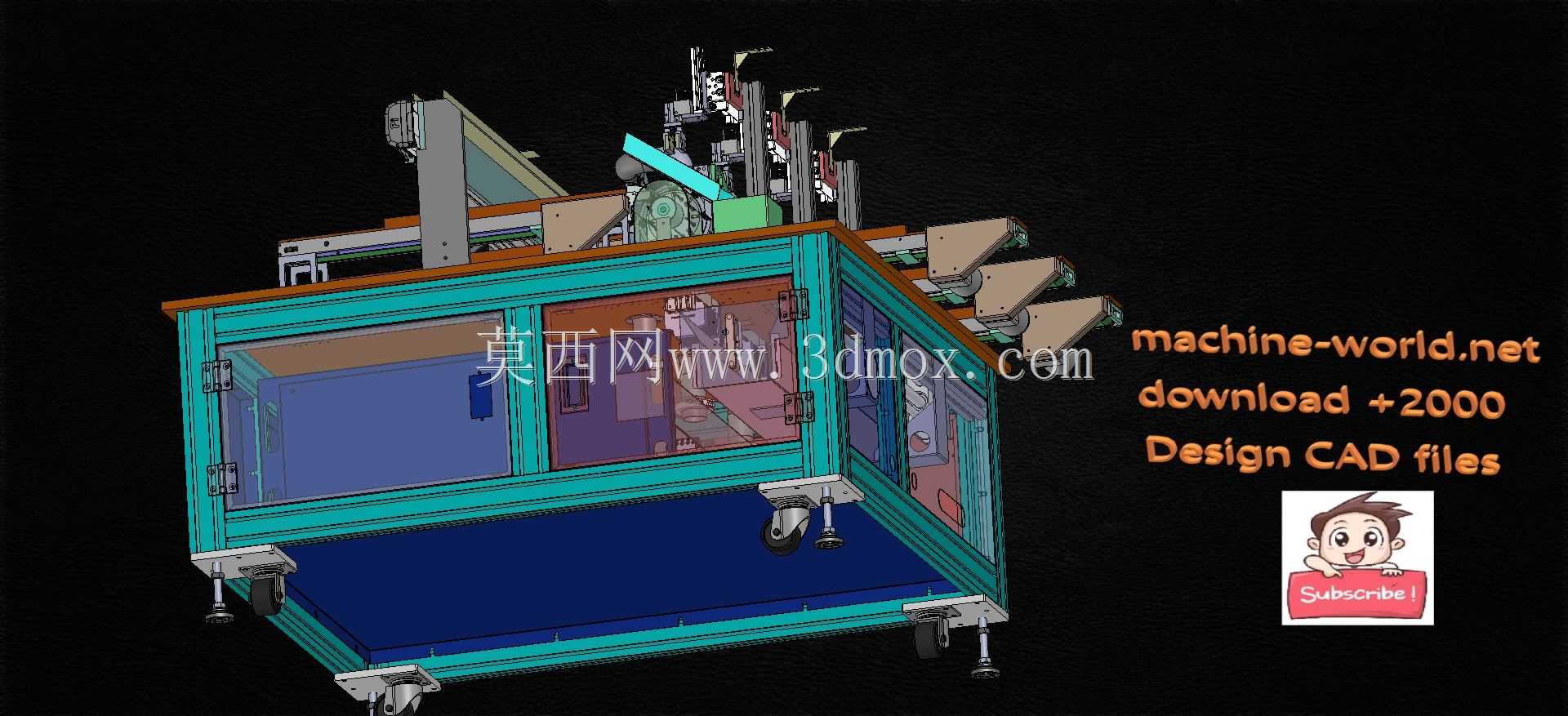

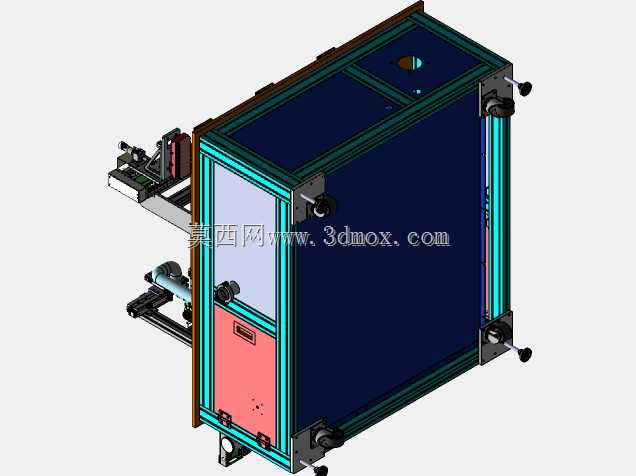

　　在圆柱动力电池、消费类圆柱电芯的批量后处理工序段，电芯外层包覆膜、不良表皮的剥离削皮作业，长期以来依赖人工手持工具操作，不仅作业效率难以匹配高速产线节拍，人工操作的力度一致性差也极易造成电芯壳体划伤、内部极组损伤，带来后续制程的安全隐患，这款全自动圆柱形电池削皮设备，正是针对这一工序痛点开发的专用作业单元，可直接嵌入圆柱电池分选、注液前处理、不良品返修等多个产线节点，适配18650、21700、26650等主流规格圆柱电芯的削皮作业需求。从整机结构布局来看，设备采用台式一体化安装设计，底部为整块加工的安装基准台板，所有功能模组均通过定位销、锁紧螺栓直接固定在台板的T型槽安装位上，台板底部预留标准的设备调平脚轮安装孔、

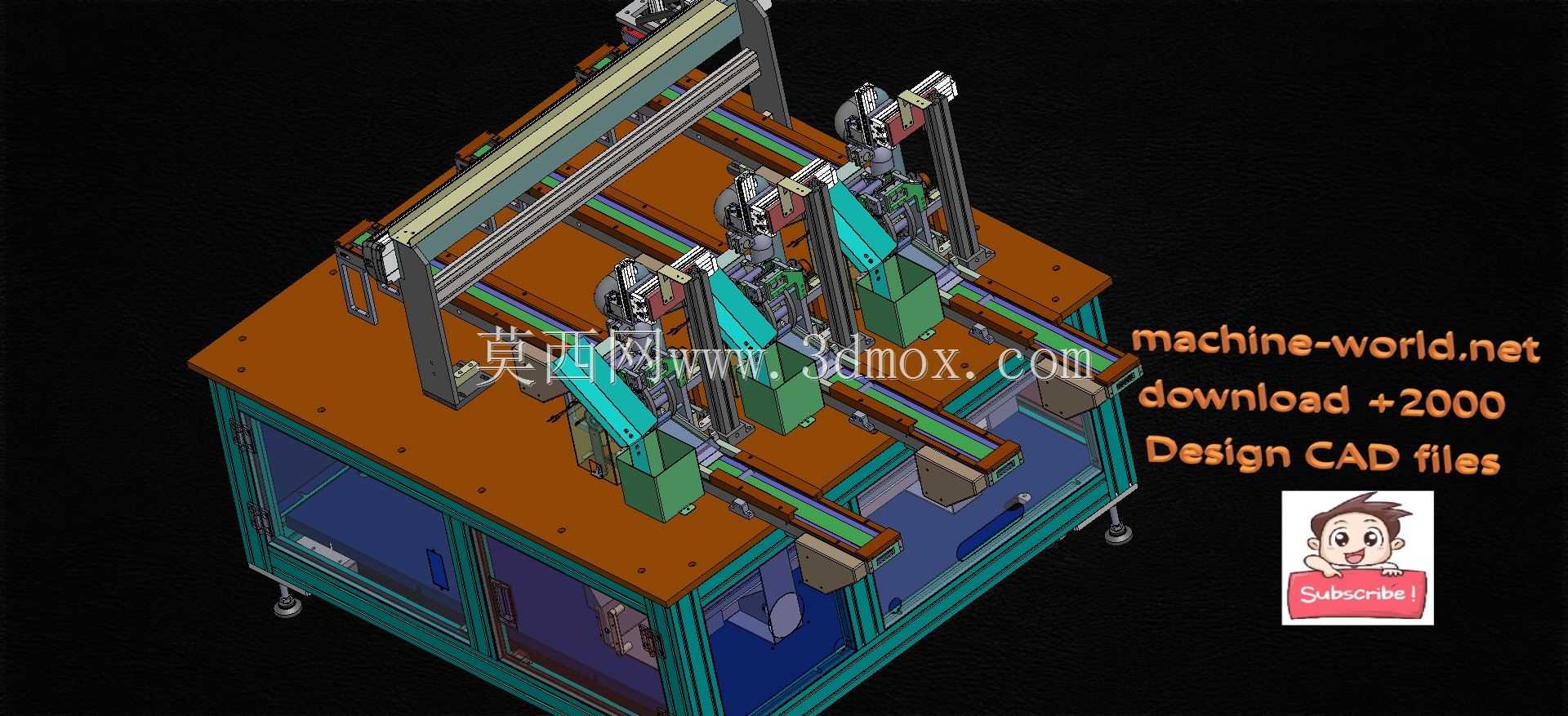

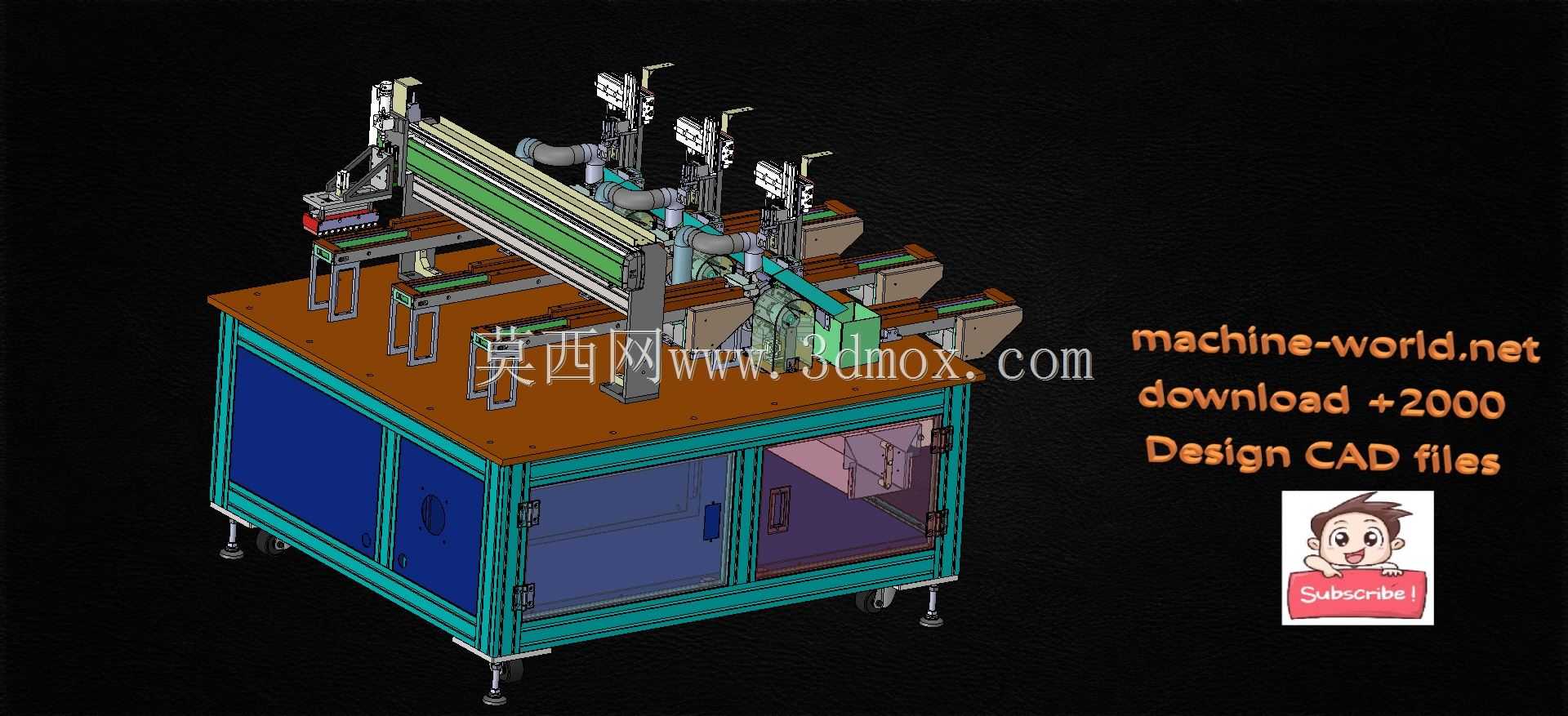

　　输送线对接定位孔，可直接与上下游的电芯上料输送机、分选接驳台完成硬对接，无需额外搭建辅助安装机架，整机安装边界控制在长1200mm、宽800mm、高1500mm范围内，可适配多数车间现有产线的工位预留空间，不需要对现有车间布局做大规模调整。设备的功能模组采用模块化拆分设计，分别对应上料定位、削皮执行、废料收集、下料分选四个核心作业环节：上料段采用错位分料结构，配合带定位槽的同步带输送机构，将来料的散乱圆柱电芯逐根分离、摆正到固定作业位，定位机构采用V型块加柔性顶针的结构，顶针端部包覆聚氨酯缓冲层，顶紧力度通过调压阀精确控制，既保证电芯在削皮过程中不会出现周向转动、轴向窜动，也不会因为顶紧力过大造成电芯端面凹陷、壳体变形。

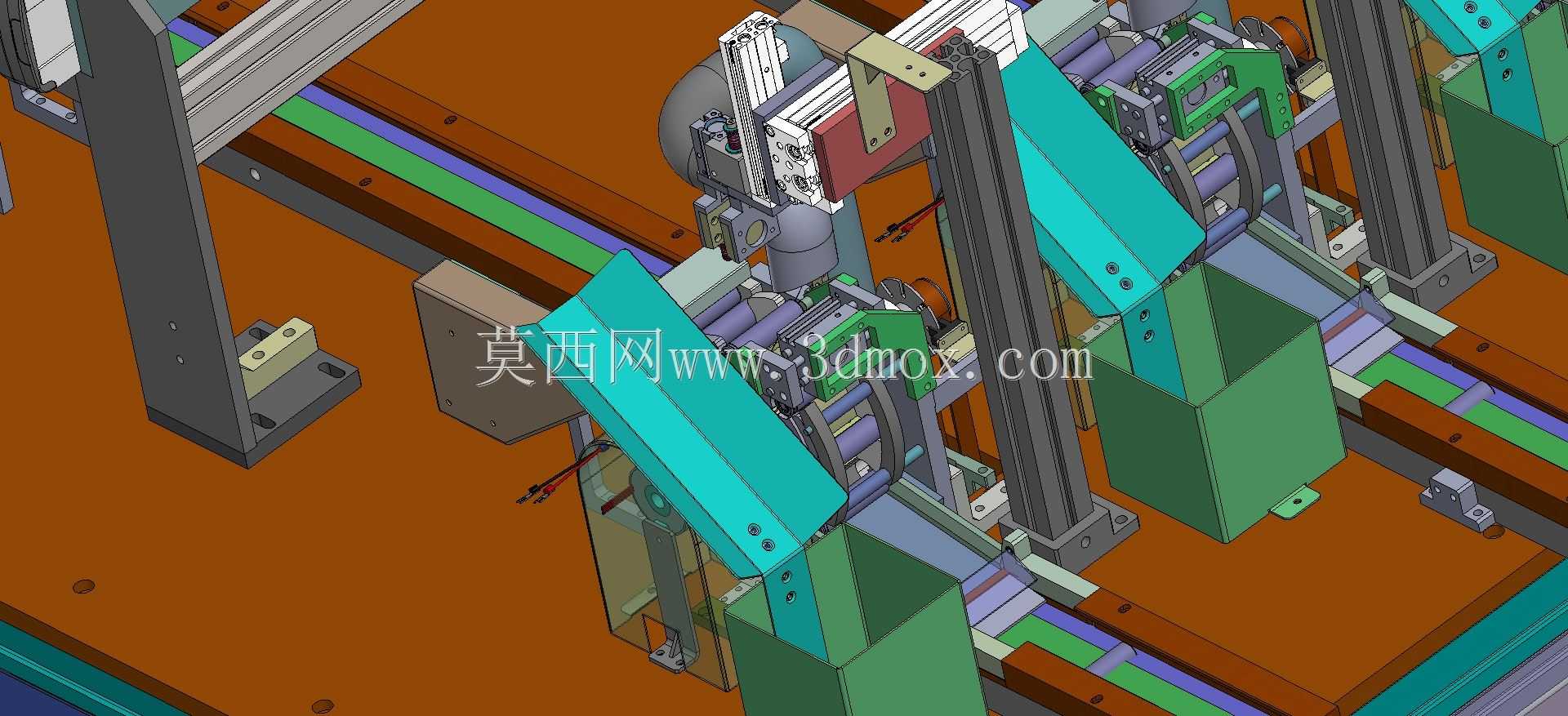

　　削皮执行单元是整机的核心结构，采用仿形刀架加浮动压持的设计，刀架的进刀行程通过线性导轨配合限位螺钉做硬限位，可根据不同规格电芯的表皮厚度调整进刀深度，浮动压块始终贴合电芯圆柱表面，保证刀刃与电芯表面的距离恒定，避免进刀过深切伤电芯铝壳或者钢壳，也不会因为进刀过浅出现表皮剥离不彻底的问题；削皮过程中电芯由伺服驱动的旋转滚轮带动做匀速周向转动，刀刃沿电芯轴向做匀速进给，整圈表皮可在2秒内完成完整环切剥离，剥离下来的废皮通过设备侧方的负压吸口直接吸入废料收集箱，不会散落在设备台板或者车间地面，减少日常清洁维护的工作量。下料段设置了简单的分选结构，削皮完成的电芯经过光电检测位，识别表皮是否完全剥离、壳体是否存在划伤，

　　合格电芯直接流入下一道工序，存在削皮不良的电芯则被推入不良品收集盒，避免不良品流到后续工序。从设计思路层面，这款设备在开发阶段充分考虑了圆柱电池加工场景的安全要求，所有涉及电芯接触的部件均采用防静电材质，电气回路全部做绝缘处理，避免静电积累击穿电芯内部隔膜；刀架区域设置透明亚克力安全防护罩，防护罩带安全联锁开关，一旦防护罩被意外打开，设备会立即停止所有动作，避免操作人员被运动部件或者刀刃划伤；设备的调节点位全部设置在设备外侧的操作面，更换不同规格电芯时，只需要调整V型块的间距、刀架的进刀限位、顶针的行程三个点位，换型时间可控制在10分钟以内，适配多规格电芯共线生产的柔性需求。在实际产线应用中，这款设备可替代3到4名人工的削皮作业量，作业良率可稳定控制在99.5%以上，不会出现人工操作常见的漏削、过切问题，设备的日常维护点仅包含导轨定期润滑、刀刃磨损后更换两个常规项目，刀刃采用标准美工刀片规格，采购替换成本极低，不需要定制专用刀具，大幅降低设备的长期使用成本。设备的气动元件全部采用标准通用规格，传感器、驱动电机也选用市面通用的量产型号，后期出现部件故障时可快速采购替换，不会因为专用备件问题造成长时间停线。
