物流线轮式分拣输送设备结构

　　这套轮式分拣结构的设计初衷，是解决电商仓储、快消品分拨中心里，中小件包裹、盒装货品的快速分流痛点，区别于传统摆轮分拣机的大摆角结构，这套设备采用平衡轮组的排布逻辑，能在输送过程中以更小的转向冲击完成货品的角度调整与路径分流，避免软包、薄盒货品在分拣时出现卡滞、翻倒的问题。从实际落地场景来看，这类设备常布置在交叉带分拣机的前端供包段、仓储出库的合流分流段，以及生产线下线成品的去向分拣工位，适配的货品涵盖重量在5kg以内的纸箱、塑封包装、软包快递、盒装日化品等，相比人工分拣，单通道每小时处理能力可以稳定在4000件以上，且分拣差错率能控制在万分之三以内。

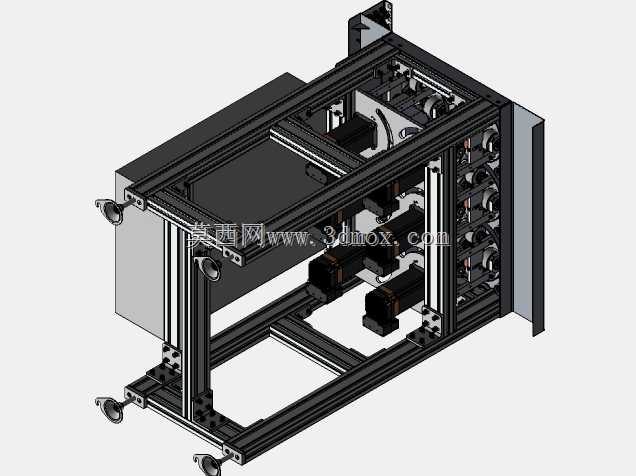

　　从结构设计逻辑来看，整套设备采用模块化铝型材框架搭建，主体框架采用4040与4080系列工业铝型材拼接，安装时无需复杂焊接作业，可根据现场输送线的长度需求增减轮组模块，单段标准模块的长度控制在1200mm，宽度可根据货品尺寸调整为600mm、800mm两种常规规格，整体设备的安装高度可通过底部的脚杯进行±50mm的调节，适配现场不同高度的输送线对接需求，设备侧边预留有传感器安装槽与电气走线槽，无需额外加工走线支架，安装时可直接将光电传感器、扫码设备固定在型材槽内，缩短现场调试的周期。

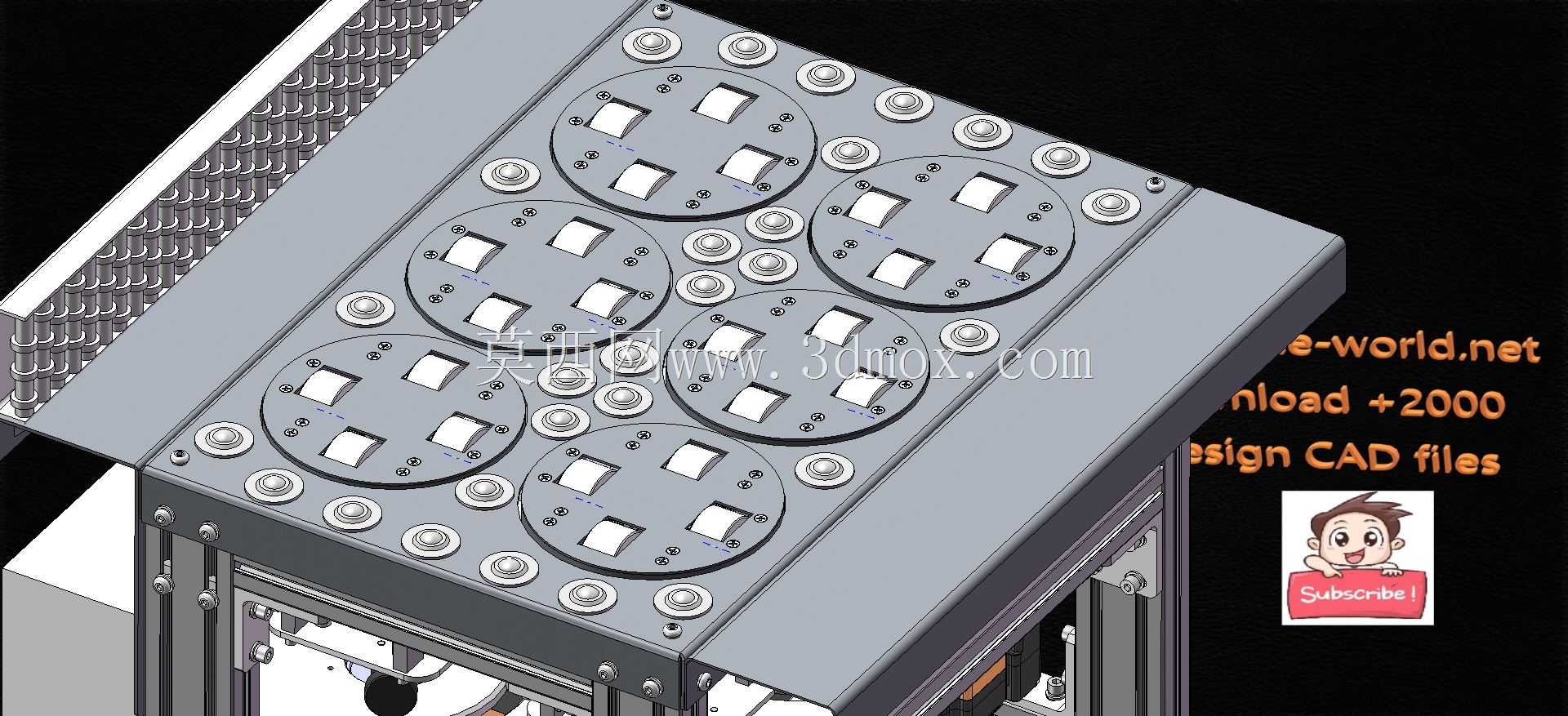

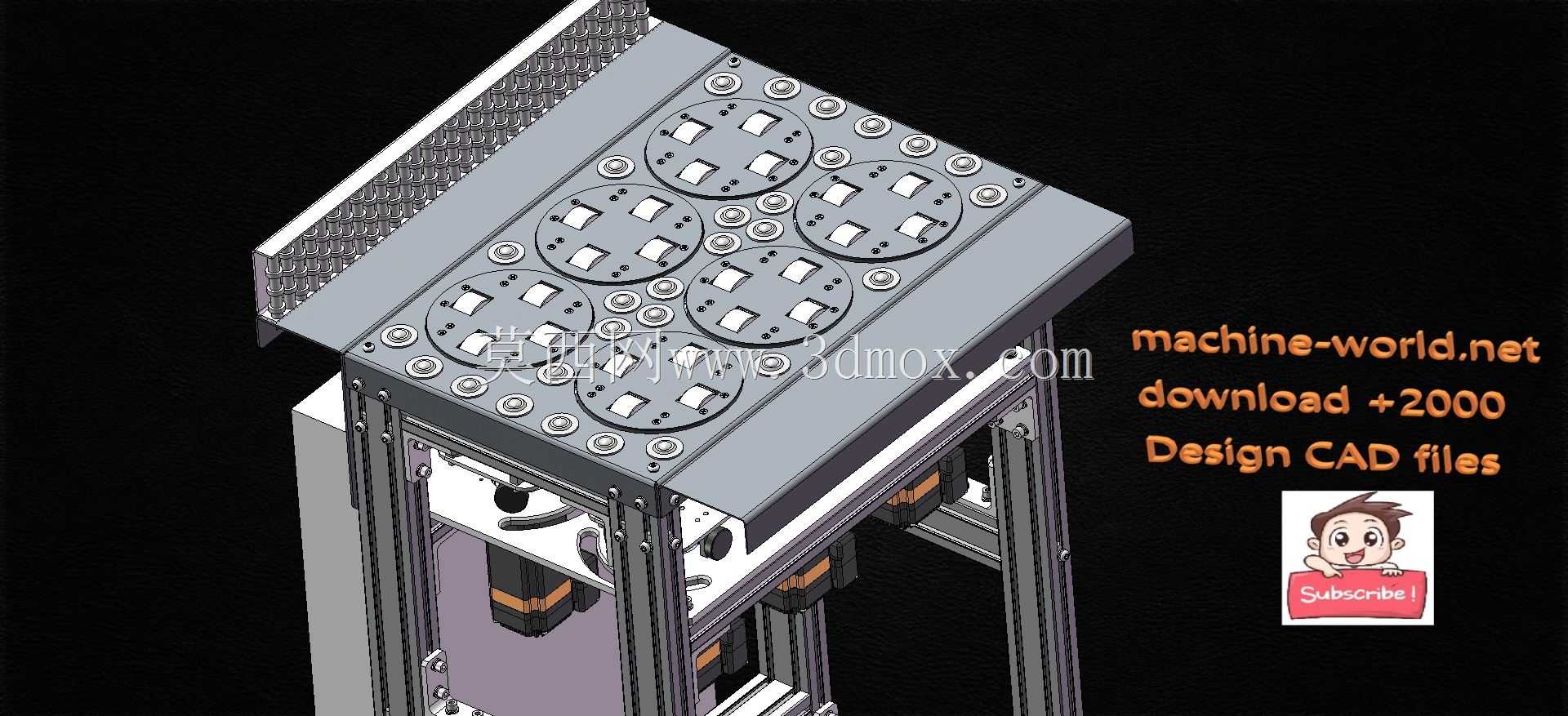

　　核心的分拣执行单元采用多组独立控制的平衡轮组，每个轮组由独立的驱动单元控制转向，轮面采用聚氨酯包胶材质，摩擦系数适中，既可以保证输送过程中与货品底面有足够的摩擦力带动货品移动，又不会因为摩擦力过大在转向时刮花货品外包装。轮组的转向角度可控制在0-45度范围内无级调整，当货品需要保持直行时，所有轮组保持与输送方向一致的角度，当需要将货品分流到侧边出口时，对应位置的轮组同步偏转至设定角度，依靠轮面的斜向摩擦力带动货品平稳移动到侧边输送线，整个转向过程的动作时间控制在0.2秒以内，不会因为轮组转向滞后导致货品分拣位置出现偏差。

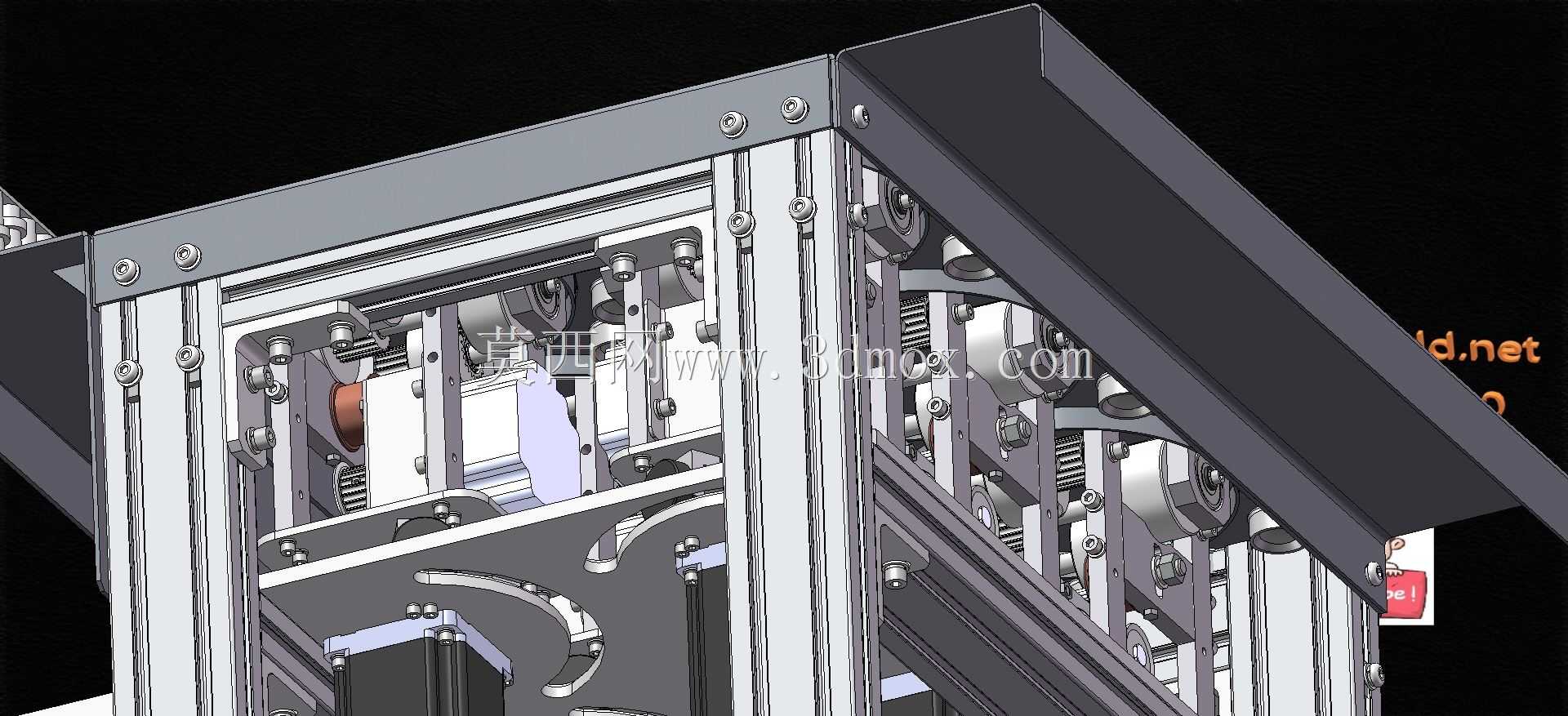

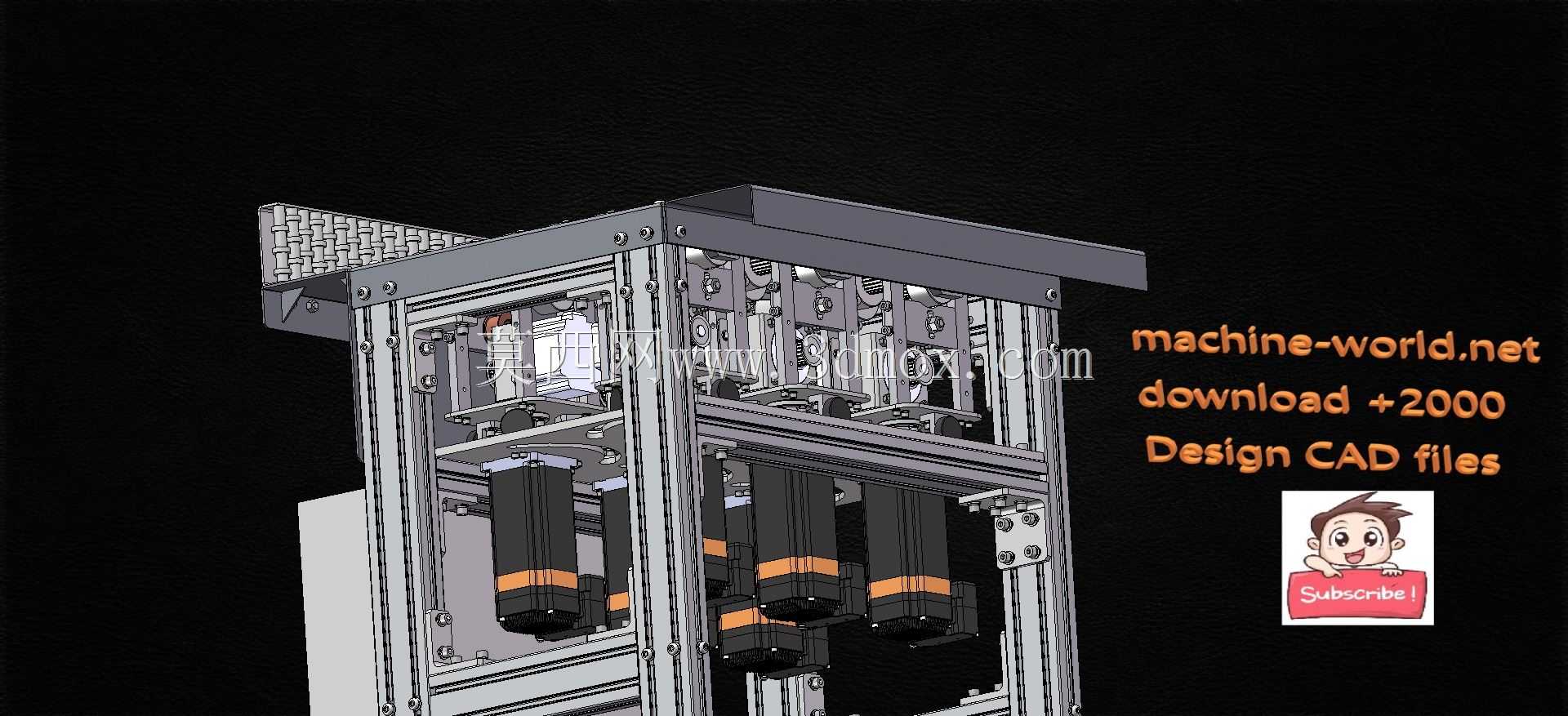

　　设备的动力排布采用下置式布局，驱动电机布置在设备框架的下部空间，通过同步带将动力传递到每一组输送轮上，这种布局一方面可以降低设备上部的整体重心，提升设备运行时的稳定性，另一方面也可以避免电机、传动部件外露带来的安全隐患，设备的传动部位全部设置有可拆卸的钣金防护罩，日常维护时只需拆下对应位置的防护罩即可检查同步带张紧情况、更换磨损的轮面，无需拆解整段设备框架。在安装边界上，设备对接上下游输送线时，需保证对接处的间隙控制在5mm以内，高度差不超过2mm，避免小尺寸货品卡在对接缝隙处，设备侧边的分流出口位置需预留至少300mm的操作空间，方便后期维护人员调整轮组参数、清理卡滞的货品。

　　从实际使用的适配性来看，这套结构在设计时充分考虑了不同行业的使用需求，轮组的间距设置为50mm，可以稳定输送最小尺寸为100mm*100mm的货品，避免小件货品卡在两组轮的间隙之间，对于底部平整度较差的软包货品，轮组的排布密度也能保证货品底面至少有三个轮组接触，不会出现货品凹陷卡滞的问题。设备的整体框架侧面预留有外封板安装位，在洁净度要求较高的生产车间使用时，可以加装亚克力或者钣金外封板，避免灰尘进入设备内部的传动结构，延长设备的维护周期。在电气控制的适配性上，每个轮组的转向控制都预留有标准IO接口，可以直接对接现场的WCS分拣控制系统，接收扫码设备反馈的货品信息后，自动触发对应位置轮组的转向动作，无需额外加装复杂的控制模块，适配市面上绝大多数仓储物流控制系统的通讯协议。
