多工位转盘式全自动袋包装机结构设计

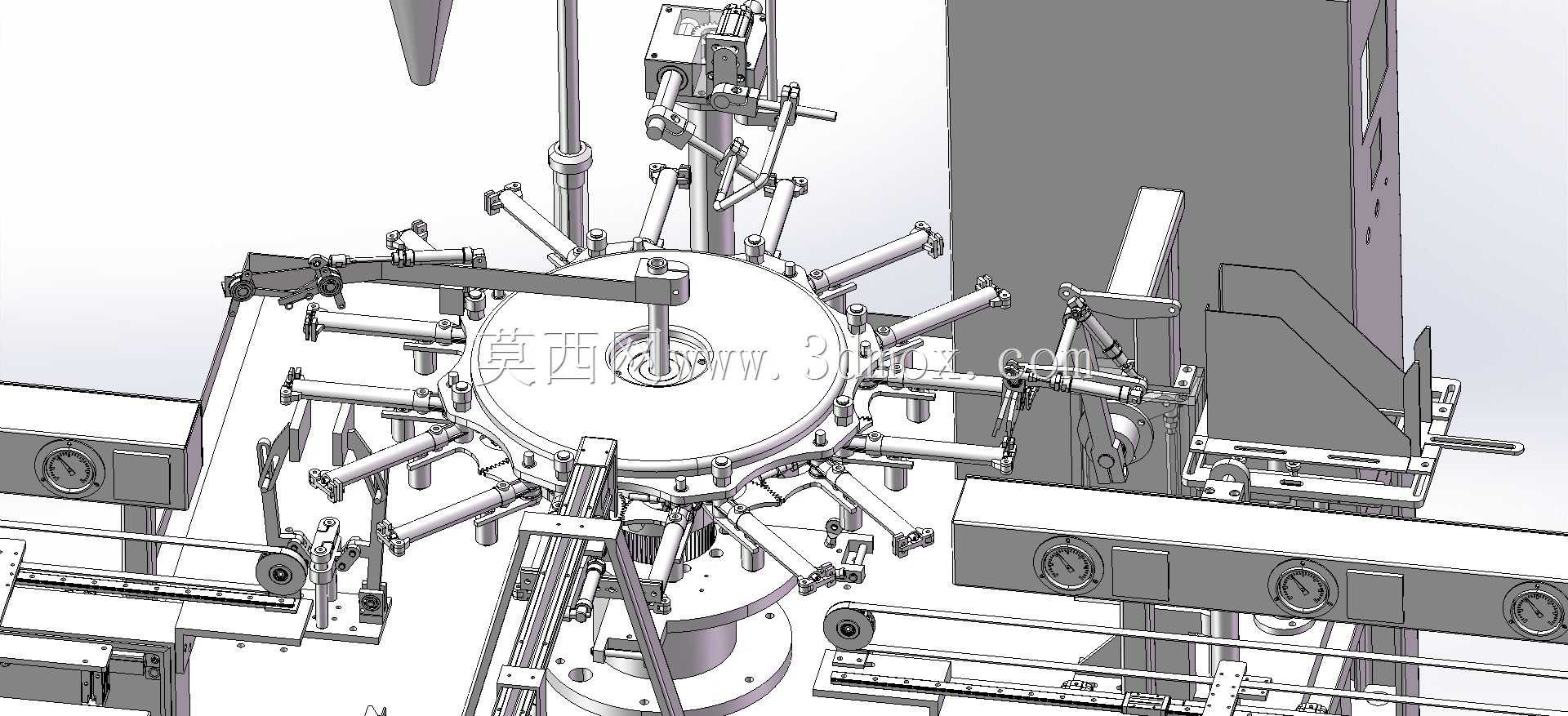

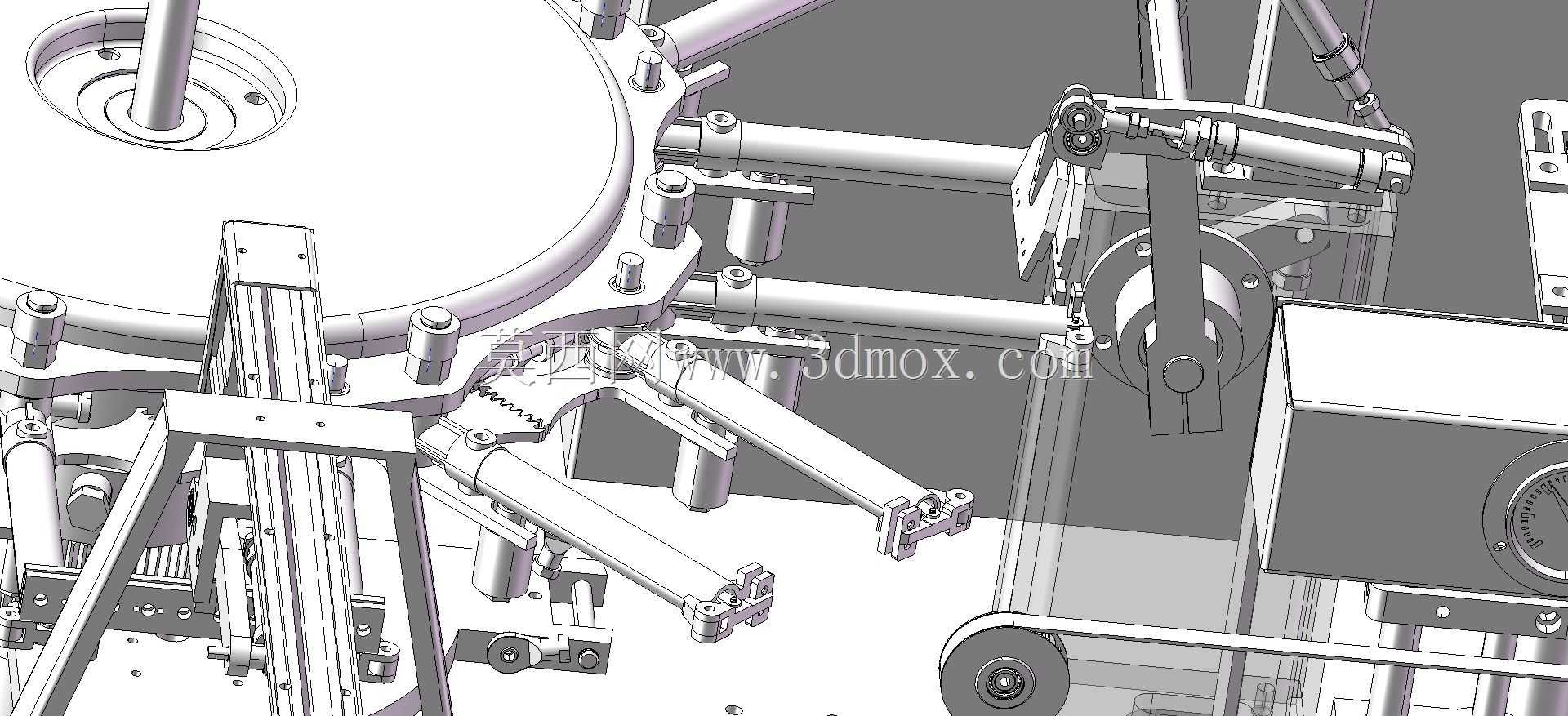

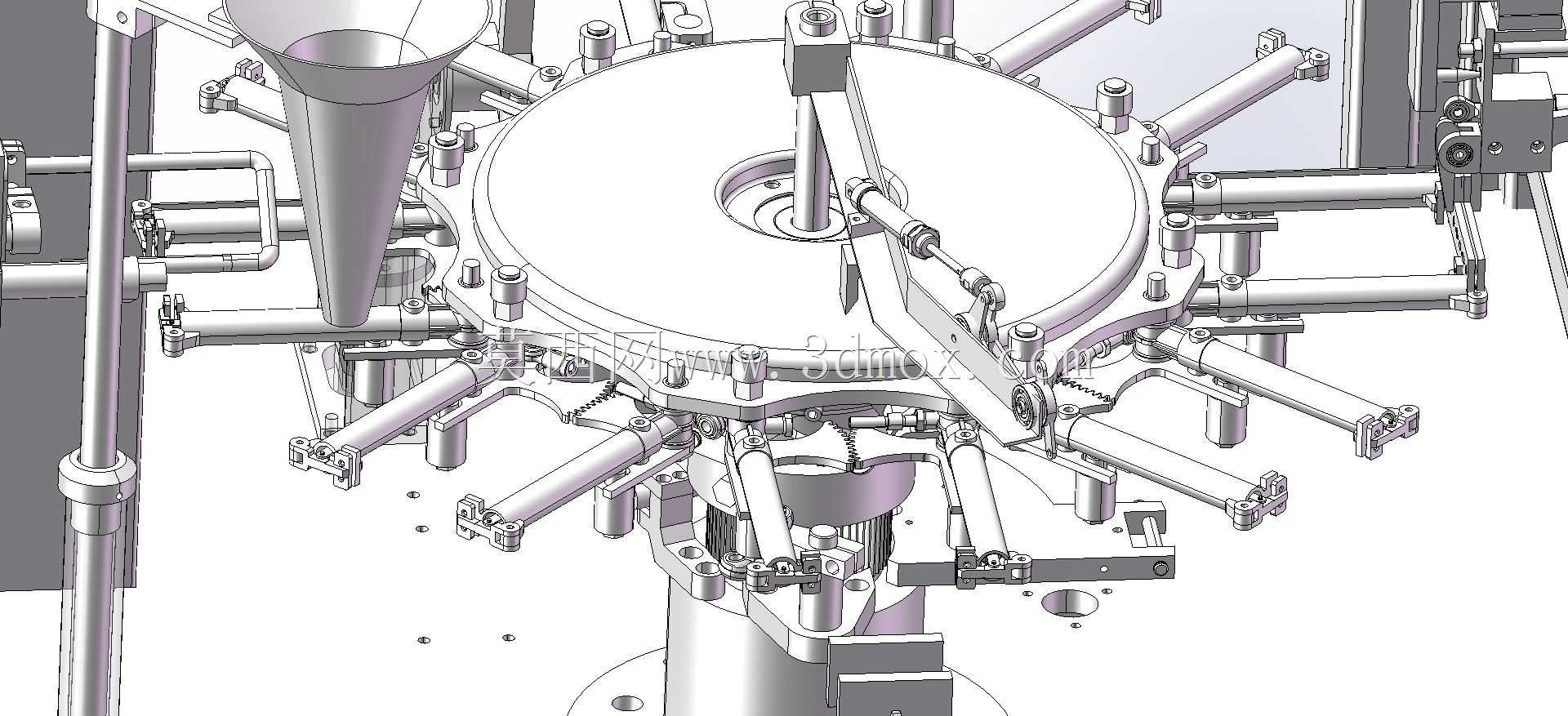

　　这款转盘式袋包装设备主要面向快消品、食品、日化小规格预制袋的包装工序，在中小批量多品类包装产线中适配性极强，可对接前端理料、后端装箱输送工位，替代传统人工套袋、封口的重复作业，单工位循环节拍可适配每分钟60-80袋的常规包装产能，针对平袋、自立袋等常见预制袋型都能完成稳定的取袋、开袋、装填、封口、输出全流程动作。设备核心采用间歇式回转转盘作为工位载体，沿转盘周向均匀布置多组袋夹机构，袋夹通过凸轮连杆机构实现夹袋的张合、角度翻转动作，转盘每次回转分度对应一个工位的动作切换，不同工位分别对应上袋、喷码、开袋、物料装填、袋口整理、热封、冷压定型、成品输出工序，各工位动作通过分配轴上的共轭凸轮精准联动，无需额外布置过多传感器触发，

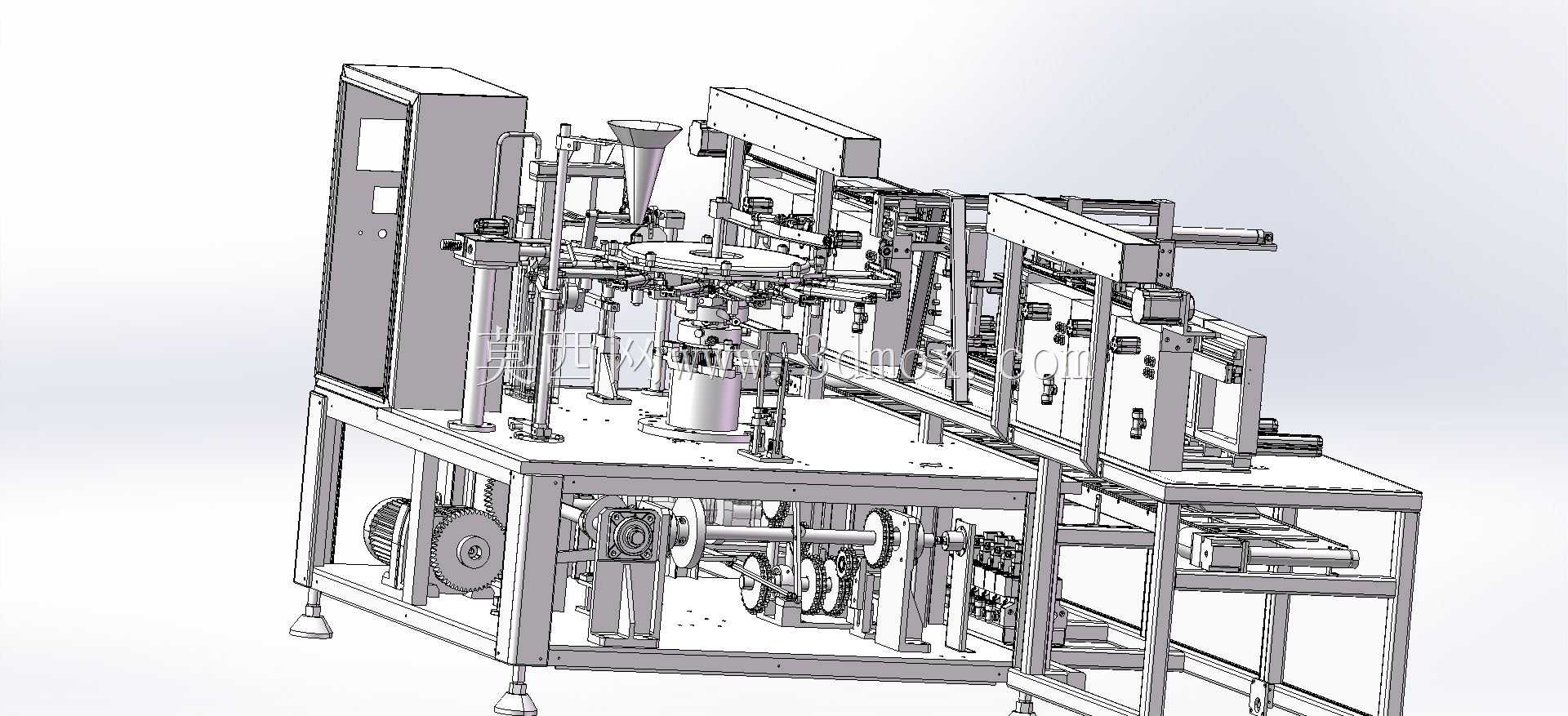

　　纯机械联动的结构在高速运行下的动作同步性远高于零散气缸独立驱动的结构，长期运行的故障率也更低。从安装边界来看，设备主体机架采用碳钢方管焊接成型，底部配置可调脚杯，整机占地长度约2.2米、宽度约1.6米，主体操作面高度距地面1.1米，符合车间操作人员站立作业的人机工程高度，转盘中心距地面高度约1.3米，周向工位的操作维护空间预留充足，各执行机构的检修位都朝向设备外侧，日常更换易损件、调整袋夹开度时无需拆解主体防护结构。设计过程中针对开袋工位做了专门的结构优化，采用双组真空吸盘配合吹气嘴的结构，上工位吸盘吸住袋身上侧向上提升，下工位吸盘固定袋身下侧，配合侧向吹气嘴将袋口完全撑开，避免薄质包装袋开袋失败的问题；

　　装填工位预留了接料斗安装接口，可根据物料类型适配颗粒量杯、螺杆粉料、液体灌装头等不同计量装填机构，无需改动主体转盘结构即可完成不同物料的包装适配。封口工位采用双温区热封结构，先通过第一组热封条完成袋口的初步压合封接，第二组热封条做封边压纹强化，后续紧跟冷压工位将刚完成热封的袋口冷却定型，避免封边起皱、粘黏的问题，成品输出工位通过拨杆机构将完成封口的包装袋从袋夹上拨出，顺着出料滑槽滑入后端输送线。整套设备的传动系统集中布置在机架下部，主电机通过减速机带动分配轴转动，分配轴通过齿轮、凸轮分别驱动转盘分度机构、各工位的连杆执行件，传动链短且集中，日常润滑维护只需定期对分配轴轴承、凸轮副加注润滑脂即可，没有分散的传动节点需要逐一维护。

　　针对不同宽度的包装袋调整时，只需松开袋夹的固定锁紧螺钉，调整周向袋夹的安装间距，同时对应调整开袋吸盘、热封条的开合行程，即可在10-30分钟内完成不同袋型的换型调整，适配多品种小批量的包装生产需求。设备的安全防护采用透明亚克力护板围绕转盘作业区域布置，护板设置安全联锁开关，一旦护板被打开设备立即停止运转，避免操作人员误触运动部件发生安全事故，操作面板布置在设备前端右侧，可直接调整主电机转速、热封温度等参数，实时显示设备运行节拍、产量计数等生产数据。在实际产线应用中，这款设备可单独作为独立包装工位使用，也可多台并联对接高速理料线，适配零食、调味品、日化小样、医药小袋等多种产品的包装需求，相比直线式袋包装设备，转盘式结构的工位布局更紧凑，占地空间更小，动作衔接的空行程更短，同等产能下的能耗比直线式结构低15%左右。
