圆柱锂电池全自动分选输送设备结构

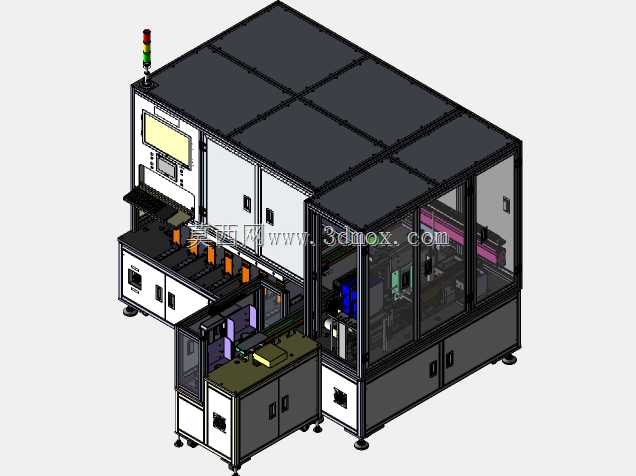

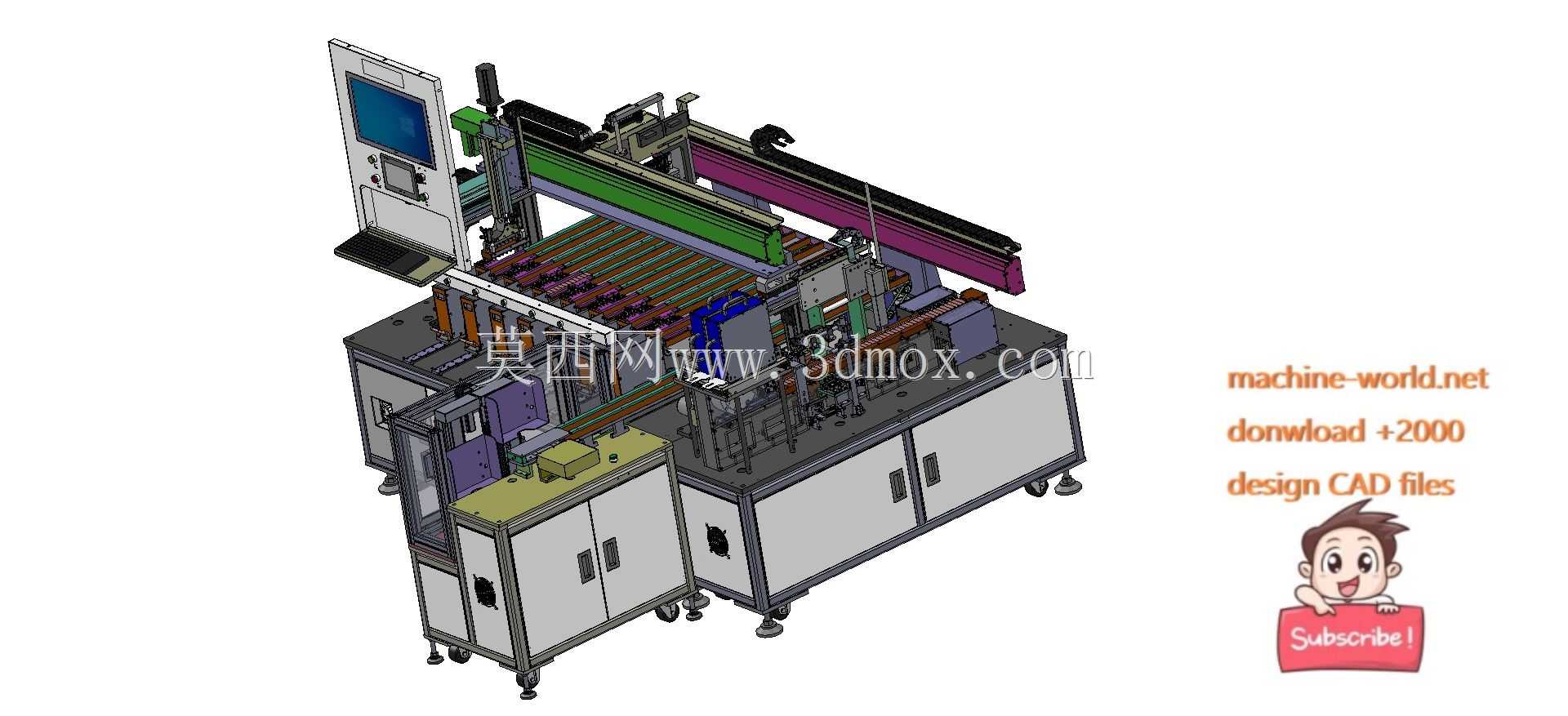

　　在圆柱锂电池量产环节，电芯分选是电芯配组前的核心工序，直接决定后续电池包的一致性与循环寿命，这套全自动18650电池分选设备，正是针对圆柱电芯量产线的后段检测分选需求设计，适配主流18650规格圆柱电芯的在线分拣作业，可直接嵌入圆柱电池自动化生产线，衔接前端化成分容工序与后端电芯入壳、配组工序，无需额外增设大量中转工位。从产线布局适配性来看，设备采用直线式输送主线结构，主体框架采用工业铝型材搭配钣金封板搭建，输送线采用同步带载具结构，每个载具对应单颗18650电芯的定位槽，可保证电芯在输送过程中姿态稳定，不会出现翻倒、偏移的情况，主线输送速度可匹配前端化成分容设备的出料节拍，最高可实现单小时六千颗以上的电芯处理能力，

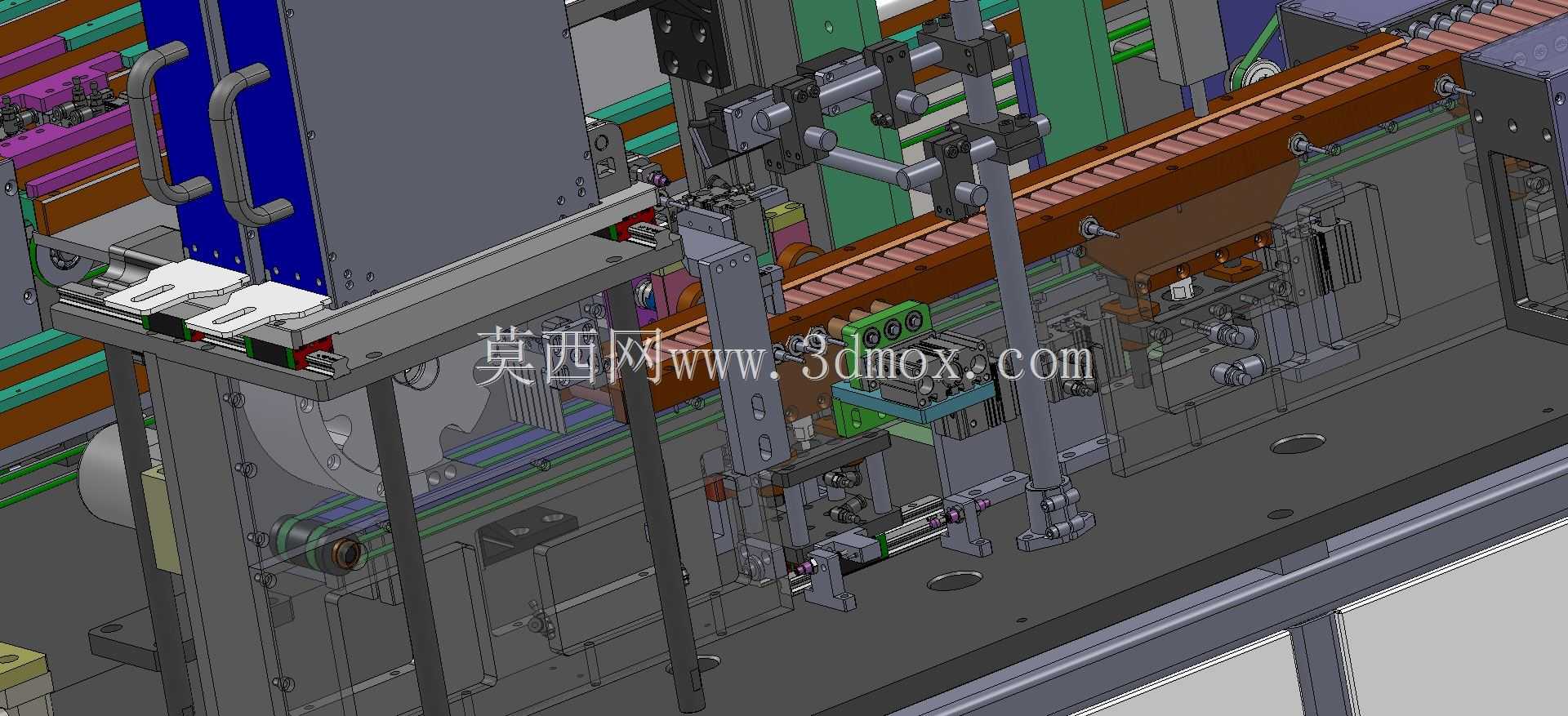

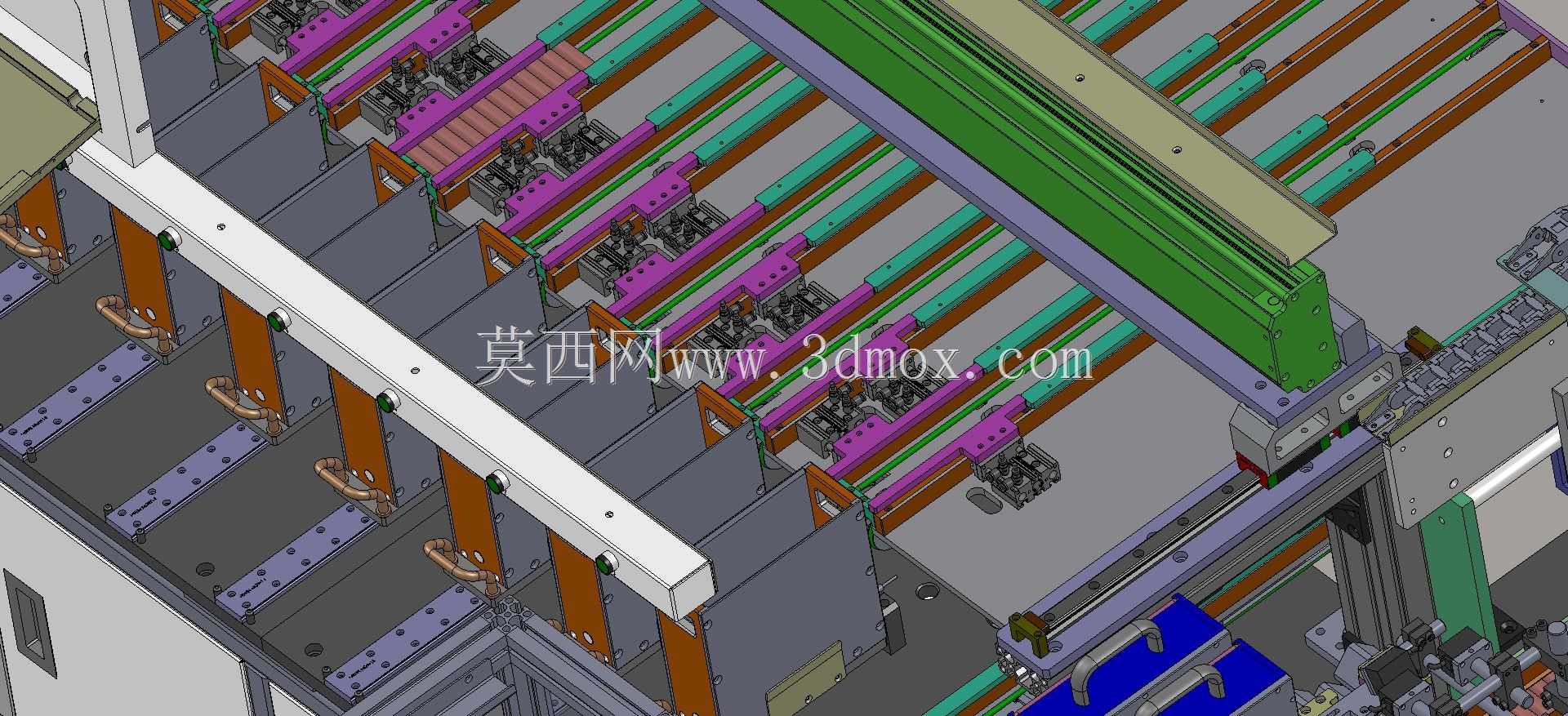

　　完全满足中大型圆柱电池产线的产能需求。设备的分选执行机构采用多工位并行布局，沿着输送主线依次设置电芯姿态校正工位、参数读取工位、不合格品剔除工位、多档位分选落料工位，其中姿态校正工位采用弹性拨轮结构，可将输送过程中出现歪斜的电芯扶正到定位槽内，避免后续检测出现数据偏差；参数读取工位集成条码扫描与测试探针结构，可在电芯停驻的短时间内完成电芯内阻、电压、容量等级的信息读取，将数据同步到后台控制系统；剔除工位针对外观破损、参数超差的不合格电芯，采用气动拨杆结构将其拨入不合格品收集盒，避免不良品流入后续工序；分选落料工位设置七个独立的落料通道，对应不同参数档位的合格电芯，每个通道配备气动挡料结构，当对应档位的电芯到达工位时，

　　挡料机构动作将电芯导入对应收集料盒，完成电芯的档位分选。从设计细节来看，设备的所有运动机构均采用模块化设计，每个工位的执行组件都可单独拆卸维护，无需拆解整条输送主线，大幅降低产线停机维护的时间成本；输送载具的定位槽采用耐磨POM材质加工，长期与电芯外壳摩擦不会产生金属碎屑，避免电芯外壳出现划伤、短路的风险；设备的电气走线全部内置在铝型材框架的槽道内，外部无裸露线缆，既符合车间安全生产的规范，也避免车间内的粉尘、电解液雾气对线缆造成腐蚀。安装边界方面，设备主体长度适配常规车间产线的预留空间，宽度控制在一米二以内，可与同规格的电池生产设备并排布置，底部配备可调脚杯与万向轮，既可以在设备安装时调整水平度，也方便产线调整布局时的移位，

　　设备进料端高度匹配常规化成分容设备的出料高度，出料端可直接对接电芯料盒或者后续的电芯配组输送线，无需额外增设过渡输送结构。在实际生产场景中，这套设备可替代传统的人工分选作业，避免人工分选带来的效率低、错分率高、电芯外观易被人手汗渍污染的问题，分选精度可控制在千分之一以内，完全满足动力电池、储能电池生产对电芯一致性的严苛要求，同时设备的结构预留了扩展空间，可通过更换载具、调整拨杆位置快速适配其他规格的圆柱电芯分选需求，无需对主体结构做大规模改动。
