自动化托盘堆叠收集输送设备

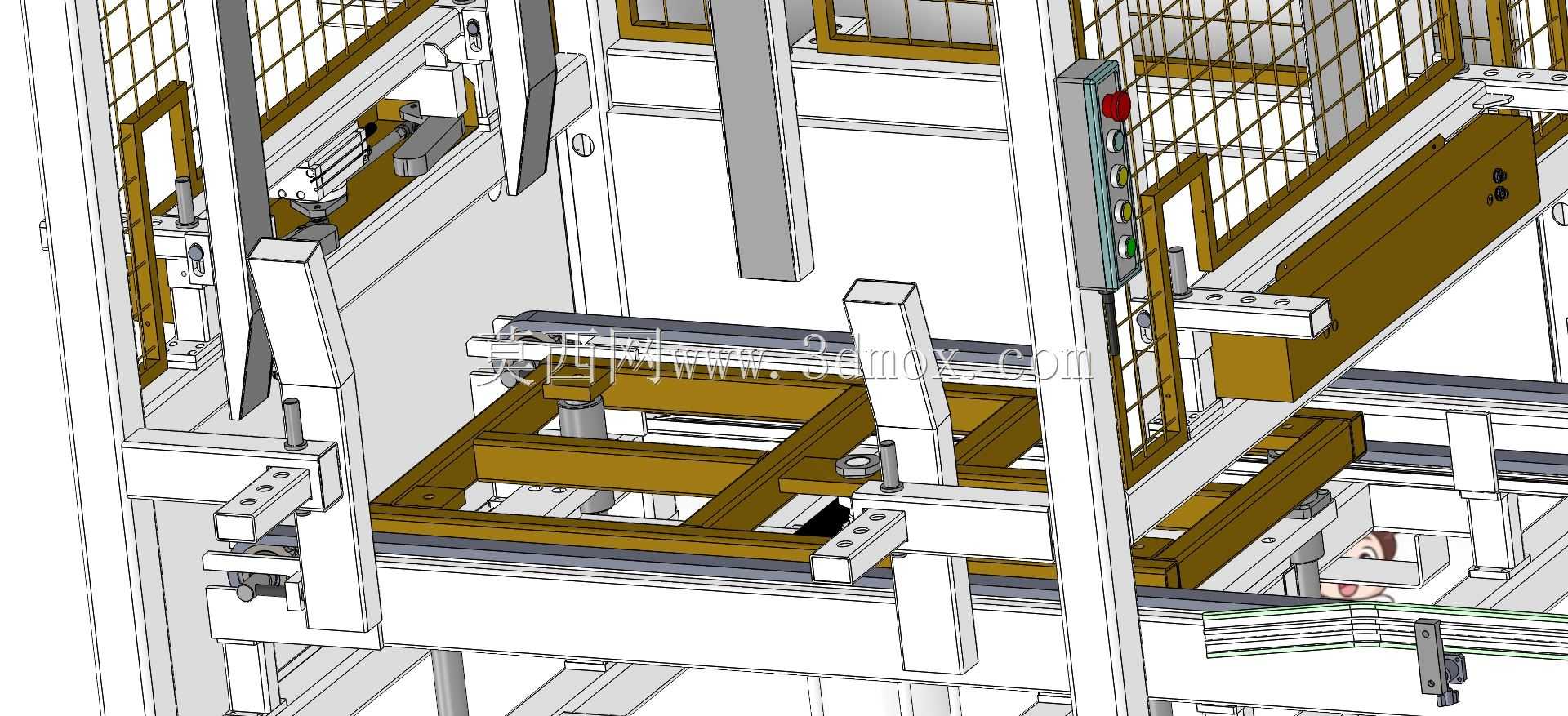

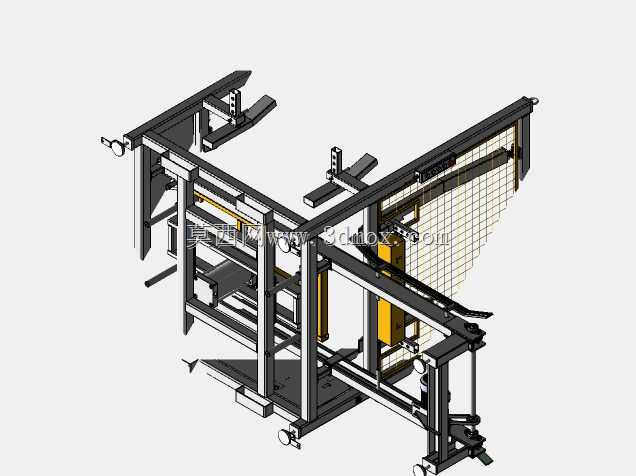

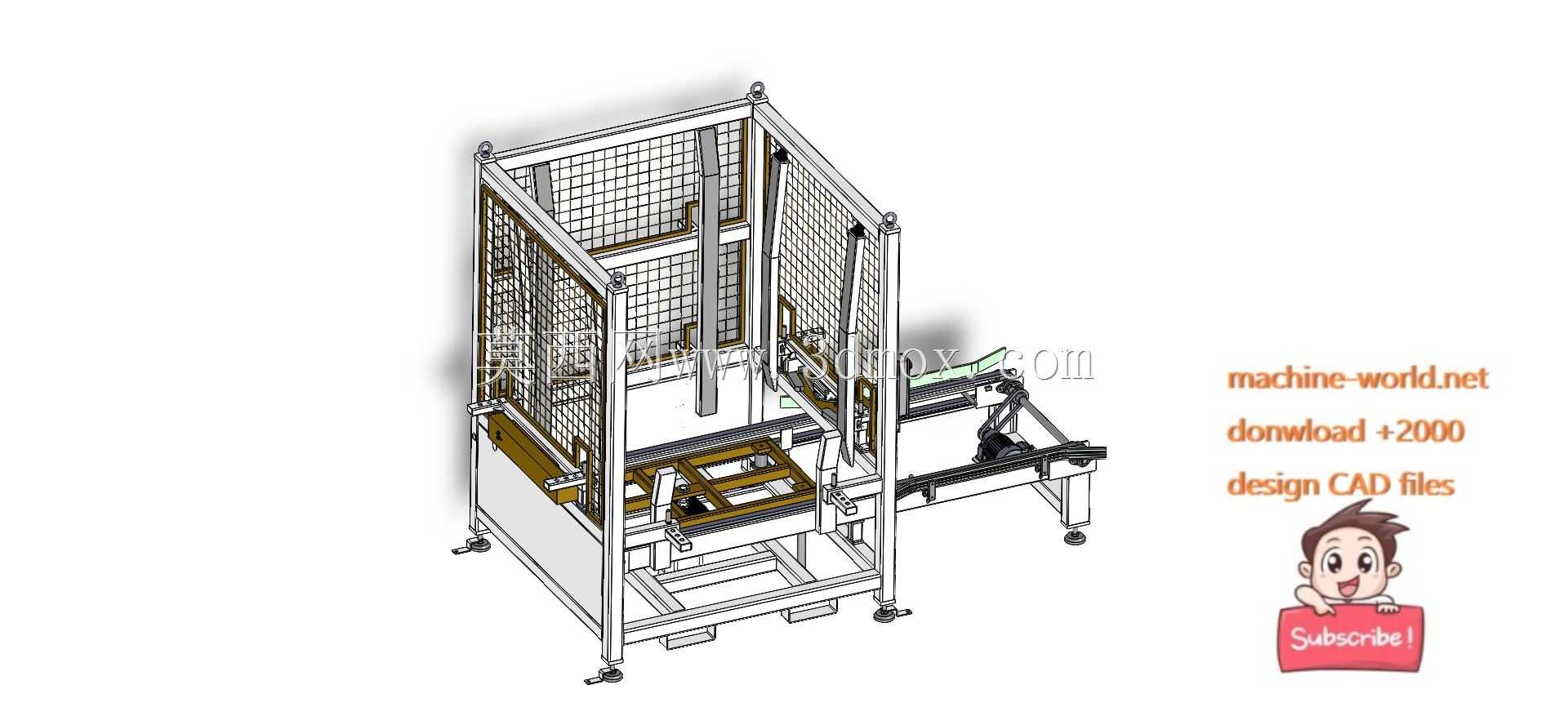

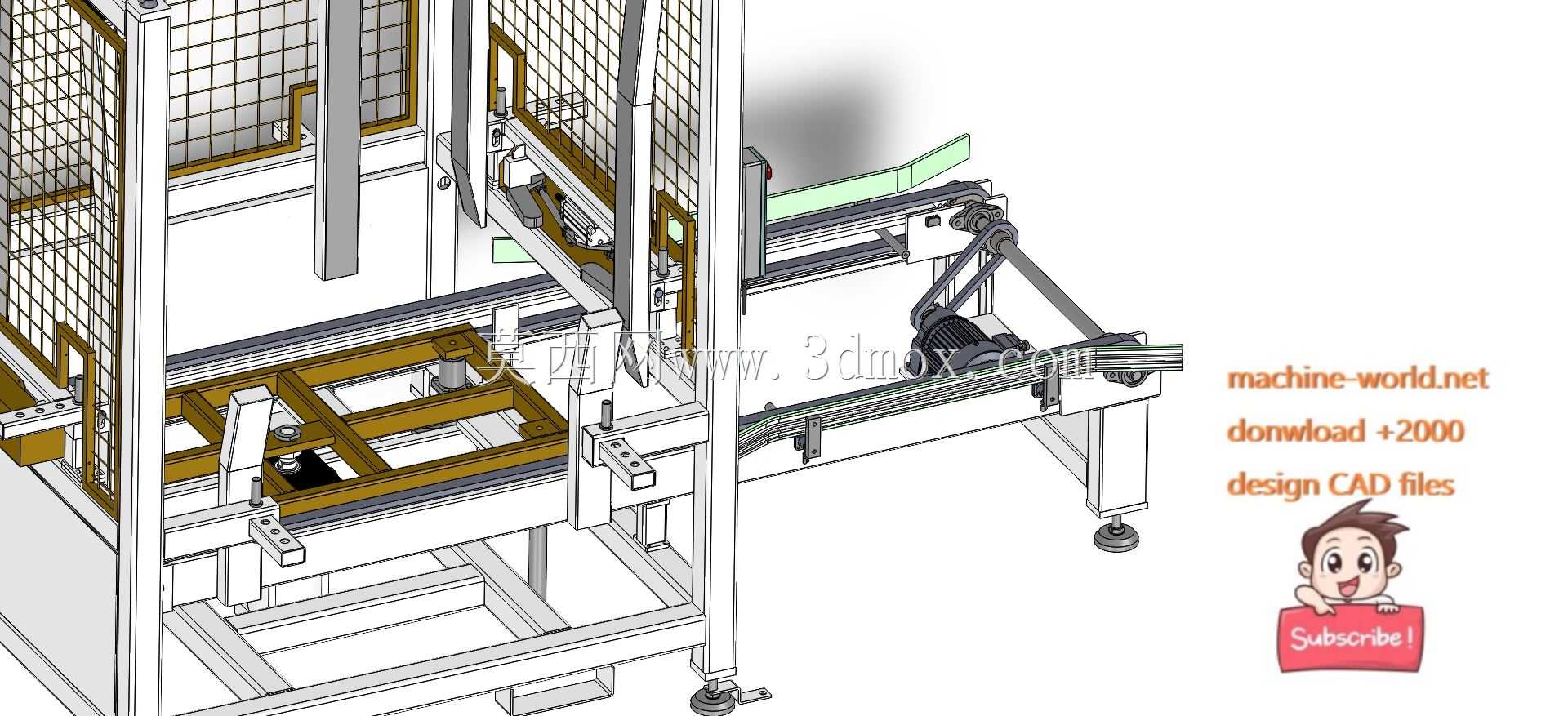

　　不需要更换工装就能兼容两种常规尺寸的托盘作业。设备的主体框架采用4040与4080系列工业铝型材拼装搭建，外围加装网格防护栏，避免人员误伸入设备运行区域造成机械伤害，防护栏的检修门配置安全门锁，门体打开时设备自动切断升降与输送动力，符合车间设备安全防护的通用规范。底部配置可调脚杯与万向脚轮组合，脚杯调整水平后可以承受整垛托盘的满载重量，脚轮则方便设备在车间内转线移位，不需要额外调用叉车就能完成工位调整，适配多品种小批量生产车间的柔性布线需求。核心的升降机构采用气动驱动方案，配置带导杆的三轴气缸搭配滑动轴承导向，相比链条升降的方案，气动升降的响应速度更快，维护点更少，不需要定期加注润滑脂，只需要日常检查气源三联件的油水状态即可，在快消品包装、电商仓储分拣、汽车零部件加工后段、食品饮料灌装产线的末端工位，空托盘的周转一直是占用人工较多的环节——以往产线末端完成成品码垛后，空托盘需要专人逐一搬运堆叠，不仅单工位需要配置1-2名作业人员，人工堆叠的托盘对齐度差，后续叉车转运时容易出现托盘滑落、物料磕碰的问题，遇到产线节拍超过8盘/小时的工况，人工作业很容易出现堵线，拖慢整线产能。这款托盘堆垛设备就是针对这类场景开发的专用工位设备，直接对接产线末端的托盘输送线，不需要额外改造原有产线的布局，就能实现空托盘的自动卸除、堆叠、暂存功能，适配市面上主流的12001000mm、11001100mm标准欧标、国标塑料托盘与木托盘，

　　导柱采用镀铬硬轴，表面硬度达到HRC60以上，长期运行不会出现导向磨损、升降卡顿的问题，升降行程预留150mm的余量，最多可以堆叠12个标准空托盘，满足常规产线2小时以上的暂存需求，不需要操作人员频繁转运托盘。托盘的输送采用双链传动结构，链条选用08B系列标准输送链，链板表面加装防滑橡胶垫，避免托盘输送过程中出现偏移，输送段的侧边配置导向条，托盘进入设备时自动纠偏，保证每次托盘停留的位置偏差不超过±2mm，确保堆叠时上下托盘完全对齐，不会出现错位卡滞。设备的进盘端对接现有滚筒输送线，当空托盘从产线输送到设备工位时，光电传感器检测到托盘到位后，输送机构自动停止，升降机构带动托架托住托盘上升一个托盘厚度的高度，下一个空托盘进入工位后，

　　升降机构下降将上一个托盘叠放在当前托盘上，重复循环直到达到设定的堆叠数量，设备发出提示信号，等待叉车将整垛托盘叉走后自动进入下一轮作业循环，整个过程不需要人工干预。设计阶段特意控制了设备的整体安装边界，设备主体宽度控制在1600mm以内，长度控制在2200mm，高度控制在2800mm，适配大部分标准厂房的层高要求，不需要额外开挖地面基础，只要地面平整度误差在5mm/㎡以内就能直接放置使用，气源接口采用车间通用的φ12快插接头，接线只需要接入三相380V动力电源与24V传感器信号，安装调试周期不超过1个工作日，能快速融入现有产线。相比人工堆叠托盘的作业方式，这款设备可以将单工位的人工配置从2人降到0.

　　2人（只需要操作人员间隔1-2小时转运一次整垛托盘即可），堆叠对齐精度远高于人工作业，叉车转运时的托盘滑落风险降低90%以上，同时避免人工搬运托盘时的腰部扭伤、砸伤等安全隐患。在实际工况测试中，设备的连续作业节拍可以达到12盘/小时，完全匹配大部分包装、加工产线的末端节拍，不会出现堵线问题，气动元件与输送链条均采用行业通用标准件，后期维护更换不需要定制配件，备件采购周期短，维护成本低。设备的托架部分采用可调节设计，调整托架的挡块位置就能适配不同高度的托盘，不需要更换结构件，适配托盘厚度范围从120mm到180mm，覆盖市面上绝大多数的常规托盘规格，对于有特殊尺寸托盘需求的场景，只需要加长导柱、调整输送段宽度就能快速改型，设计模块化程度高，改型设计的周期不超过3个工作日。
