立式全自动制袋充填包装设备结构设计

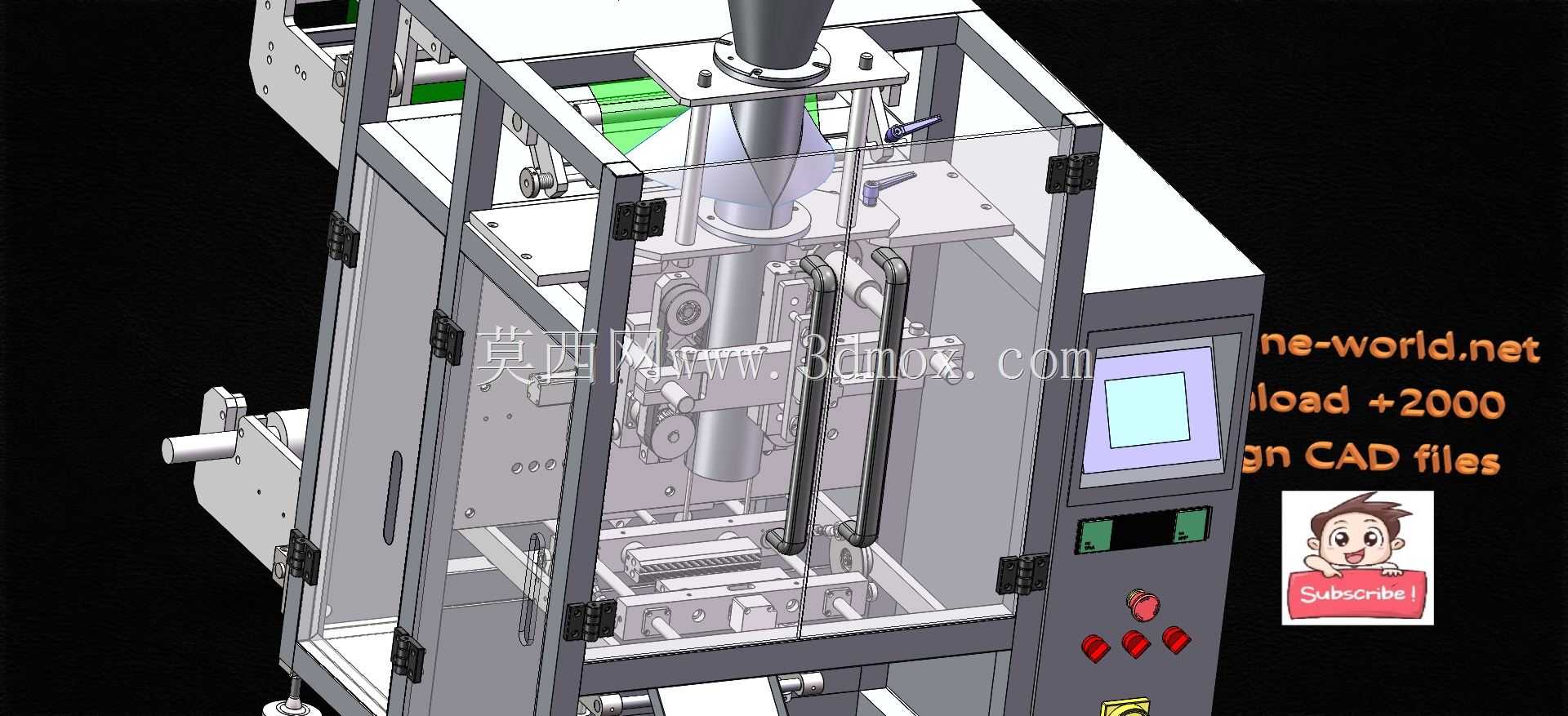

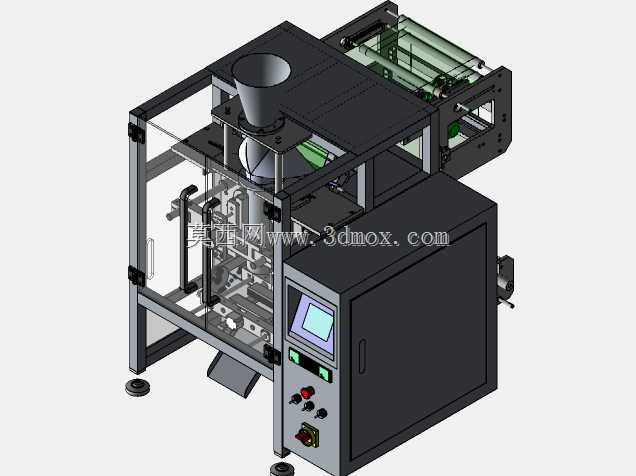

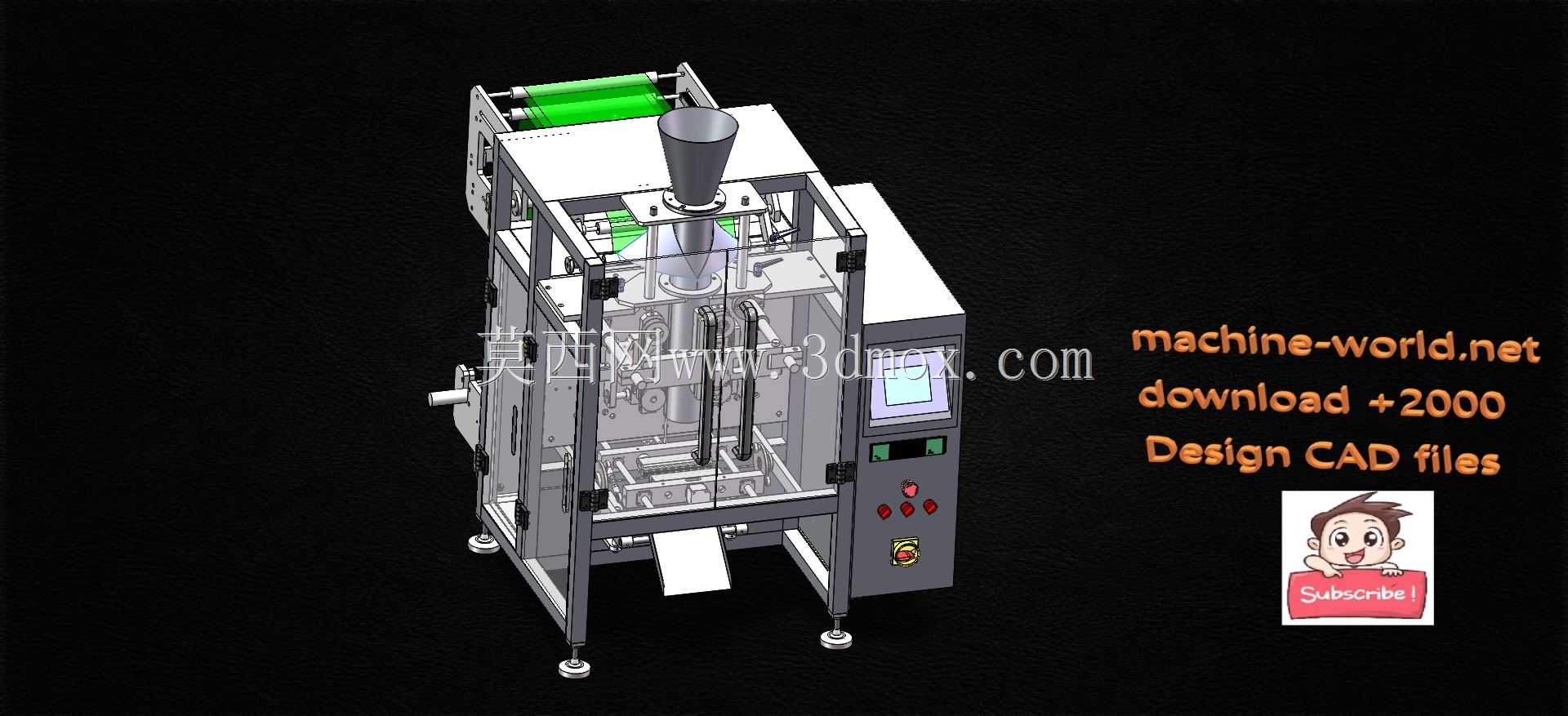

　　在快消品、食品、日化小规格物料的批量生产场景中，后端包装环节的效率直接决定整线产能上限，这类立式制袋充填包装设备，正是针对中小袋型连续化包装需求开发的核心工位设备，可直接对接前端计量出料机构，完成从薄膜成型到成品袋输出的全流程作业，适配粉剂、颗粒、小块状等多种流动性物料的包装需求，在休闲食品、调味品、医药粉剂、日化小配件分装场景中应用广泛。设备整体采用立式框架布局，主体承载结构采用方通型材拼焊成型，兼顾结构刚性与轻量化需求，底部配置可调式支撑脚轮，既可以在车间地面完成调平固定，也能根据产线布局调整做短距离移位，安装时无需额外预埋地脚，适配多数中小生产车间的场地条件，设备主体占地宽度约800mm，深度约750mm，

　　整机操作面高度符合人体工程学设计，常规操作位无需登高即可完成参数调整、膜卷更换、故障排查等日常作业。从功能模块划分来看，设备核心由薄膜输送单元、成型器结构、纵封横封机构、充填接料单元、成品输出单元以及电气控制箱体几部分组成。薄膜输送单元配置气胀轴装夹结构，可适配最大宽度320mm的卷装包装薄膜，走膜路径配置多根导向辊与张力调节摆杆，配合伺服驱动的拉膜辊组，可保证走膜过程张力恒定，避免出现膜料偏移、拉伸变形导致的封边错位、袋长误差过大问题，走膜过程中配套的光电色标传感器可实时识别印刷膜的色标位置，自动补偿拉膜误差，保证每一个成品袋的图案位置对齐精度。成型器采用折弯焊接式成型肩结构，可根据需求更换不同规格的成型筒，对应调整制袋宽度范围，

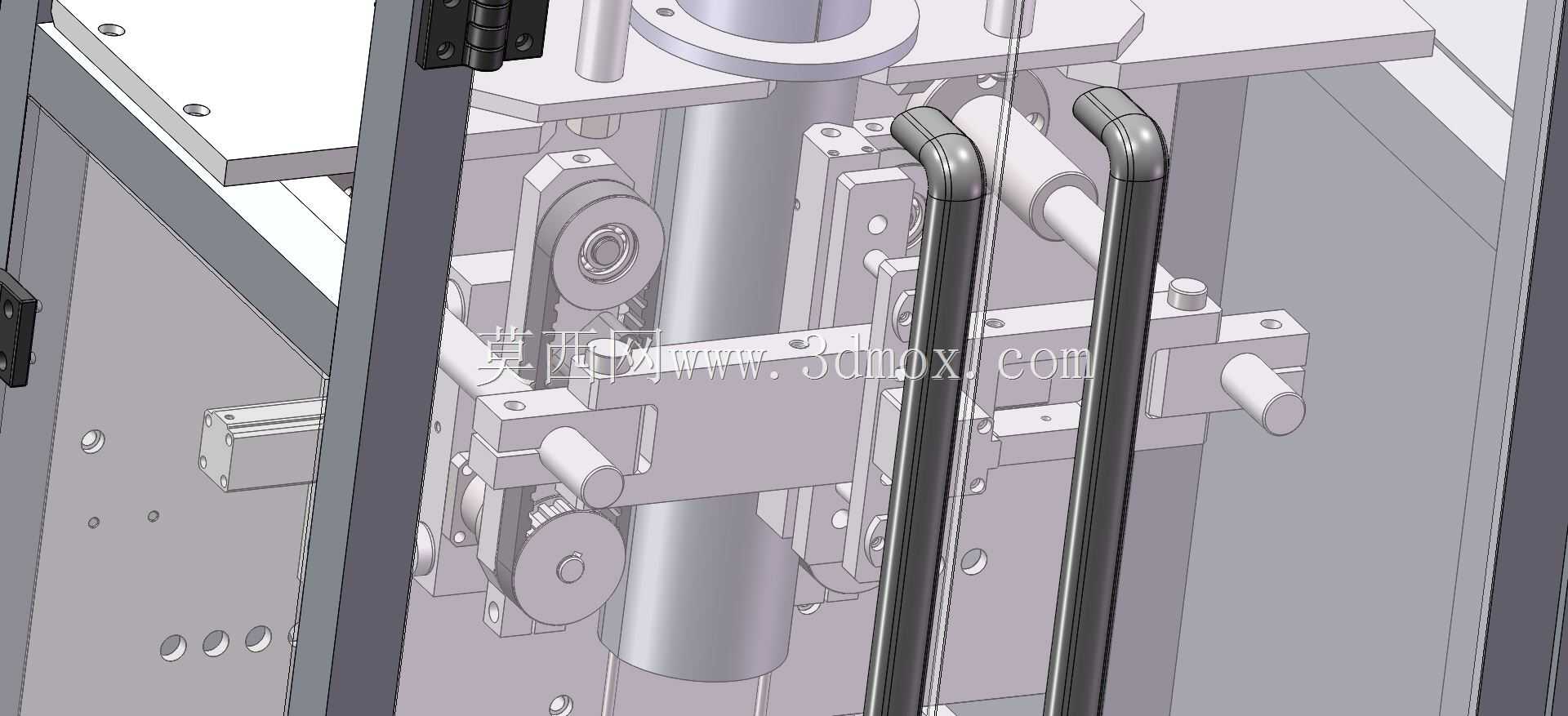

　　平张薄膜经过成型器后自动卷绕成筒状，随后进入纵封工位完成侧边热封，纵封机构采用恒温加热铜块配合硅胶压轮结构，加热温度可根据不同膜材特性独立调整，可适配OPP/CPP、OPP/CE、PET/PE、NILO/PE等多种复合包装膜材，封合边的宽度可通过调整压轮间隙与压力参数适配不同膜厚的封合强度要求。横封机构采用上下两组可同步开合的热封刀座，配合切刀结构，在完成袋体上下边热封的同时完成袋与袋之间的分切，刀座驱动采用偏心连杆结构，保证开合动作平稳，封合压力均匀，可有效避免封边虚封、褶皱、穿膜等问题，最大可适配200mm长度的袋型制作，单道横封动作即可完成上一个袋的顶封与下一个袋的底封，配合连续走膜节奏可实现稳定的连续包装作业，

　　常规工况下包装速度可达到每分钟60袋，可匹配多数中小规格物料的中速生产需求。充填接料单元位于设备上部，配置锥形接料斗，可直接对接螺杆计量机、量杯计量机、电子秤计量机等不同类型的计量出料设备，物料通过接料斗直接导入成型后的筒状膜腔内，接料斗的伸入长度可根据袋长调整，避免物料落料过程中粘附在封边位置导致封合不良。电气控制箱体集成在设备侧部，面板上配置触控显示屏、温控表、状态开关与操作按钮，箱体内部集成PLC控制模块、伺服驱动器、温控模块、继电器等电气元件，所有动作逻辑通过程序控制协调，可在显示屏上直接调整袋长、包装速度、封合温度、走膜补偿等参数，设备同时配置多重安全检测，包括缺膜检测、开门断电、温度异常报警、色标丢失报警等功能，出现异常时自动停机并提示故障位置，降低操作人员的排查难度。设计过程中充分考虑了日常维护的便利性，所有导向辊、封合刀座的位置都预留了调整空间，易损件如封合硅胶条、切刀都采用快装结构，无需专用工具即可完成更换，走膜路径无卫生死角，接触物料的部位采用不锈钢材质制作，满足食品、医药类生产的卫生要求，设备的气动元件集中布置在机架侧部的安装板上，气路排布整齐，便于排查漏气故障，所有传动部位都配置透明安全防护罩，既可以观察传动运行状态，也能避免操作人员误触运动部件引发安全事故。
