汽车天窗自动化装配生产线结构设计

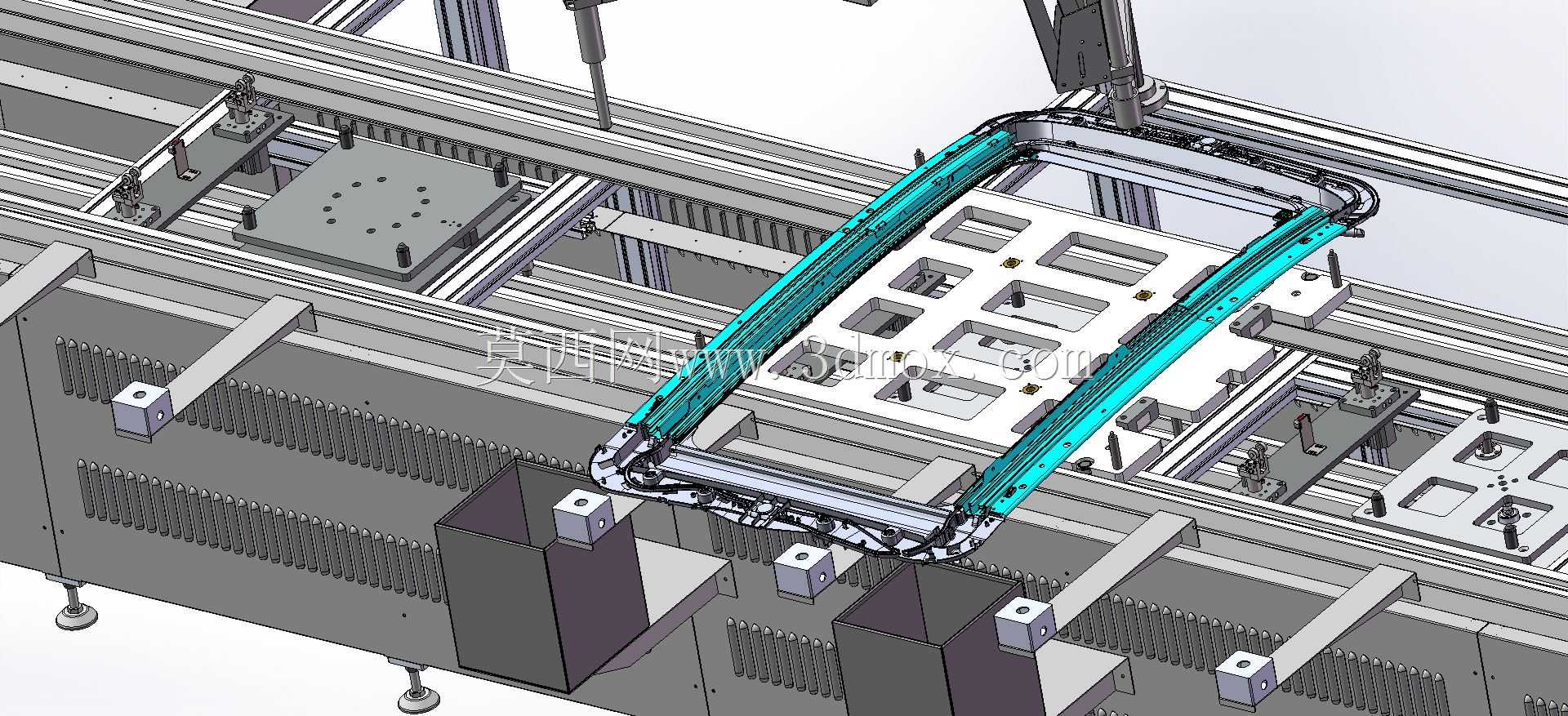

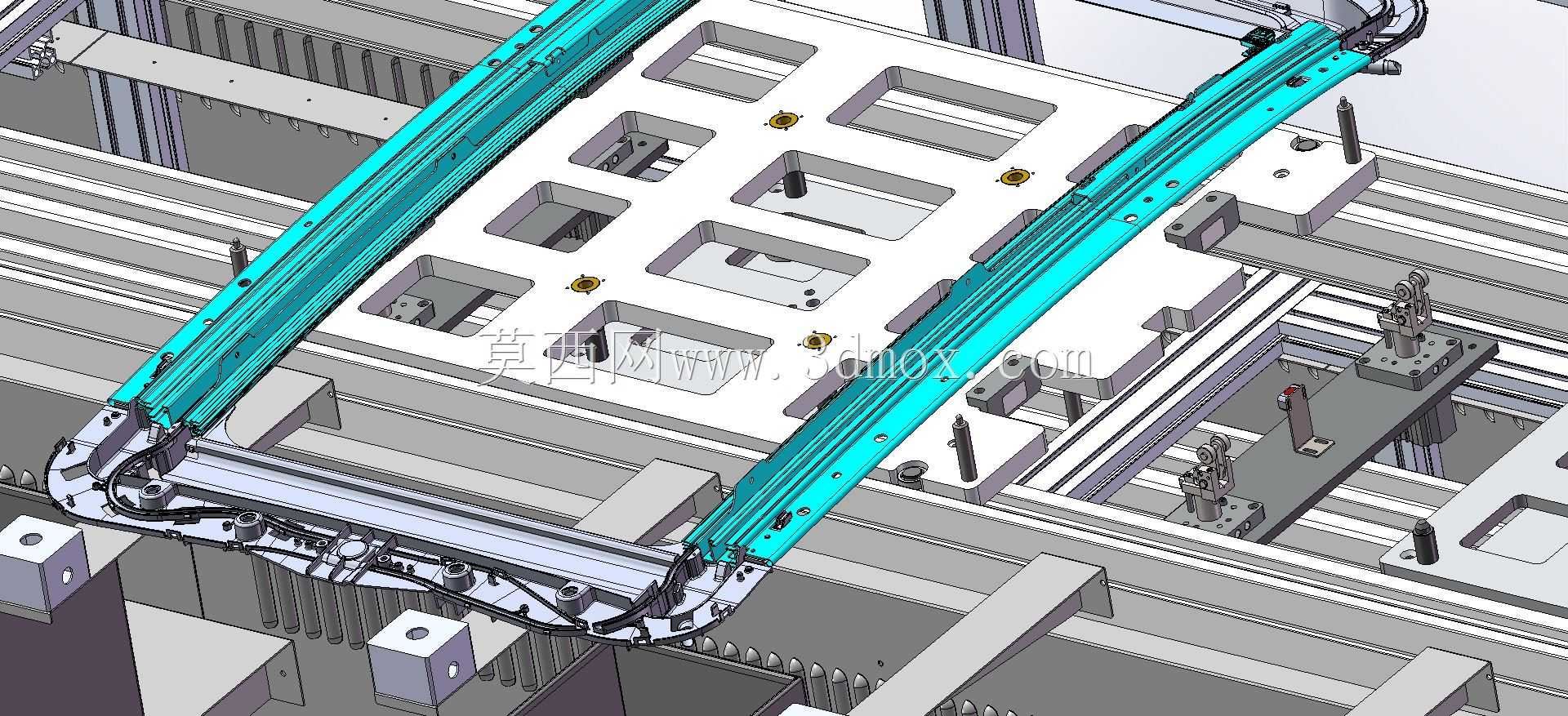

　　这套产线的核心应用场景面向汽车零部件总成装配环节，专门承接汽车天窗总成的全流程组装作业，适配主流全景天窗、普通电动天窗的多规格混线生产需求，可直接对接整车厂的零部件供应节拍，单工位节拍可匹配整车厂60JPH的生产速率，无需额外增设缓存工位即可满足上下游产能匹配。整套产线采用双速链循环输送作为主体载具流转结构，载具自带工装定位销，可兼容3-5款不同尺寸规格的天窗框架装夹，定位重复精度控制在±0.1mm以内，避免流转过程中工件移位导致的装配偏差。针对天窗装配过程中精度要求最高的发动机锁安装、玻璃锁附两个核心工位，没有采用在线随线装配的方案，而是单独设置独立离线定位工位，每个独立工位配置精密调节滑台与LVDT位移传感器，

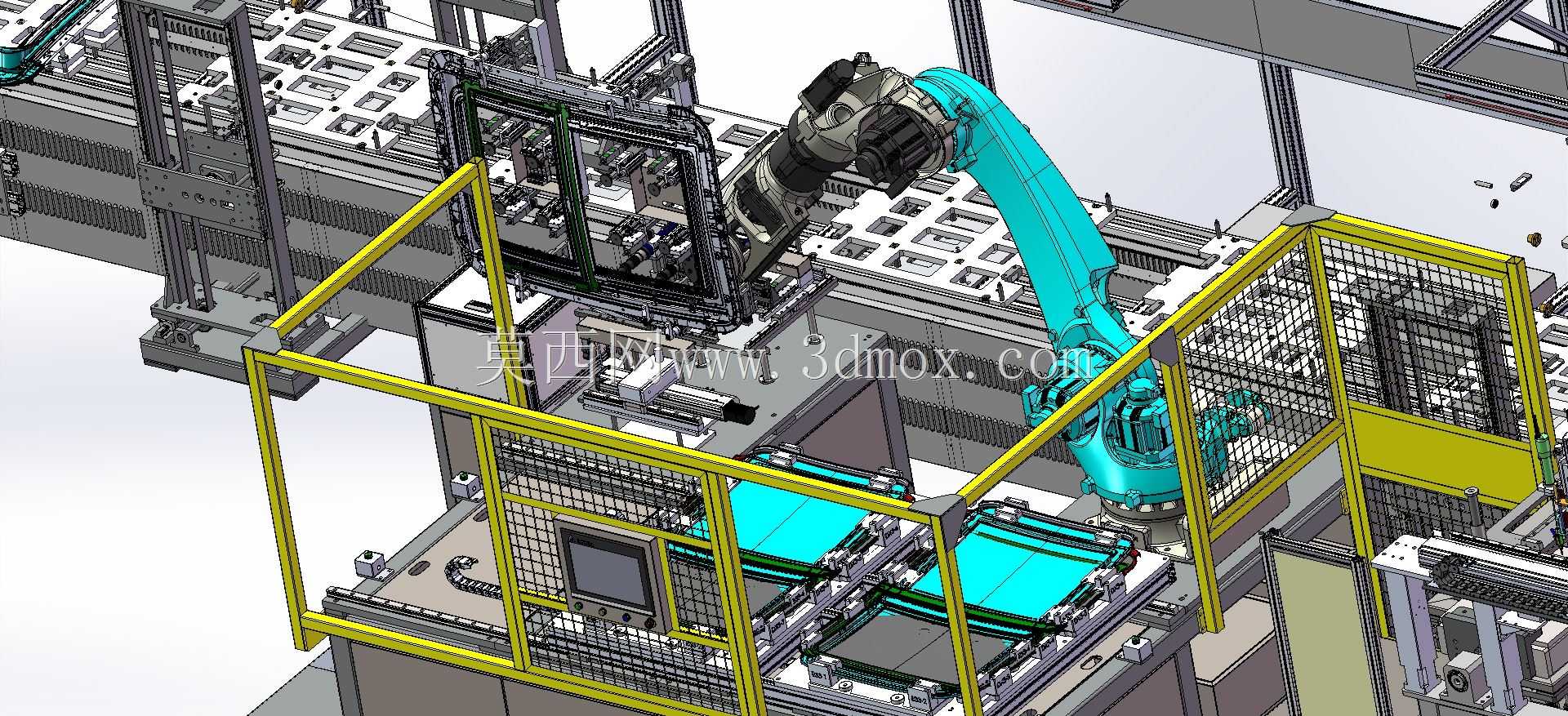

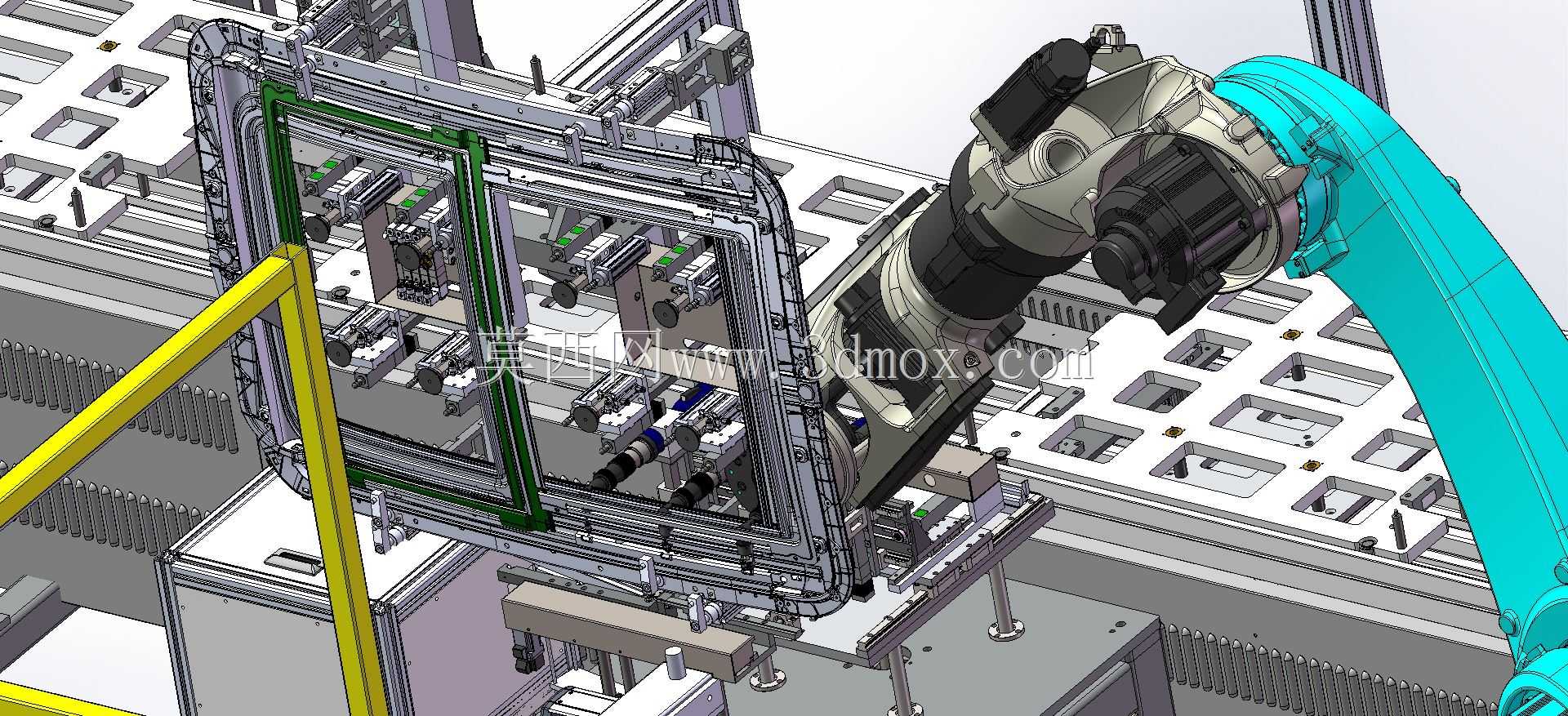

　　可实时采集装配过程中的压装位移、锁附扭矩数据，实时调整装配位置偏差，能保证90%以上的下线产品一次装配合格，不会出现玻璃与框架间隙不均、锁附力度不足导致的后期异响问题。如果检测到装配不合格的工件，可直接在对应离线工位完成手动返修，不需要将工件从载具上拆下，大幅降低返修的辅助工时，也避免反复装夹带来的定位基准偏移问题。产线的玻璃涂胶与抓取工位配置六轴工业机器人，机器人末端采用真空吸盘组合工装，可自适应不同曲率的天窗玻璃曲面，吸盘位置可根据玻璃尺寸快速调整，换型时间不超过15分钟，不需要更换整套工装板。产线的主体框架采用工业铝型材搭建，支脚配置可调脚杯与脚轮，既可以满足长期固定生产的水平度调节需求，也方便后期产线布局调整时的移位作业，

　　所有输送段的安装高度统一设置为850mm，符合人工操作的人机工程学要求，操作人员不需要弯腰或者抬手即可完成大部分装配作业，降低长期作业的疲劳强度。产线的线体宽度控制在1200mm，单侧操作面预留600mm的人员通行与物料摆放空间，整体布局可根据车间实际场地做L型或者直线型排布，单段线体长度不超过3m，方便运输与进场安装，所有气管、线缆均内置在铝型材的线槽内部，外部没有明线布置，避免生产过程中线缆剐蹭工件或者带来安全隐患。每个装配工位都配置了物料盛放台与工具挂板，常用的电动螺丝刀、密封胶条、紧固件都可以放在操作人员伸手可及的范围内，工位旁预留了扫码枪与作业指导书安装位，可对接生产MES系统，实现每个工件的装配数据全程可追溯。

　　产线的末端设置成品检测工位，可自动完成天窗的启闭测试、防夹力测试、密封性检测，检测合格的工件自动流转到下件工位，由人工或者机械手转移到成品料架，不合格工件自动流入返修段，不会混入合格产品批次。在设计过程中充分考虑了后期的产能拓展需求，线体的驱动电机采用冗余配置，后期如果需要提升产能，只需要调整输送速度、增加对应装配工位即可，不需要对主体线体做大规模改造，线体的控制系统采用分布式IO布局，每个工位的传感器、执行元件单独接入就近的IO模块，后期维护排查故障时不需要全线拆线，可快速定位故障点位，缩短停机维护时间。针对天窗装配过程中用到的密封胶条、润滑脂等辅料，每个工位都设置了专用的辅料存放位，避免辅料污染工件表面，线体下方预留了切屑、废料收集槽，装配过程中产生的废料可直接落入槽内，定期清理即可，不会散落在车间地面。整套产线的安全防护采用光栅与安全门组合的方式，所有机器人作业工位都设置了安全光栅，人员误入作业区域时设备会自动暂停，避免发生安全事故，人工操作工位都设置了急停按钮，紧急情况下可一键切断工位动力，不会影响其他工位的正常运行。
