集成机械臂的自动上料送料设备结构

　　在3C电子、小型五金件加工、轻工包装这类离散制造产线里，零散工件的上料环节一直是占用人工较多的工位，不少车间还在采用人工逐盘码放、手动推送料盘到加工位的作业模式，不仅效率波动大，人工重复取放料的动作也容易出现工件磕碰、码放错位的问题，遇到多批次小批量的生产订单，换型时的料盘调整还要占用不少停机时间。这套自动送料设备就是针对这类场景设计的，核心是替代人工完成料盘的自动存储、物料到位检测、工件取放转移、空满料盘自动切换的全流程动作，适配产线连续化作业的节拍要求。

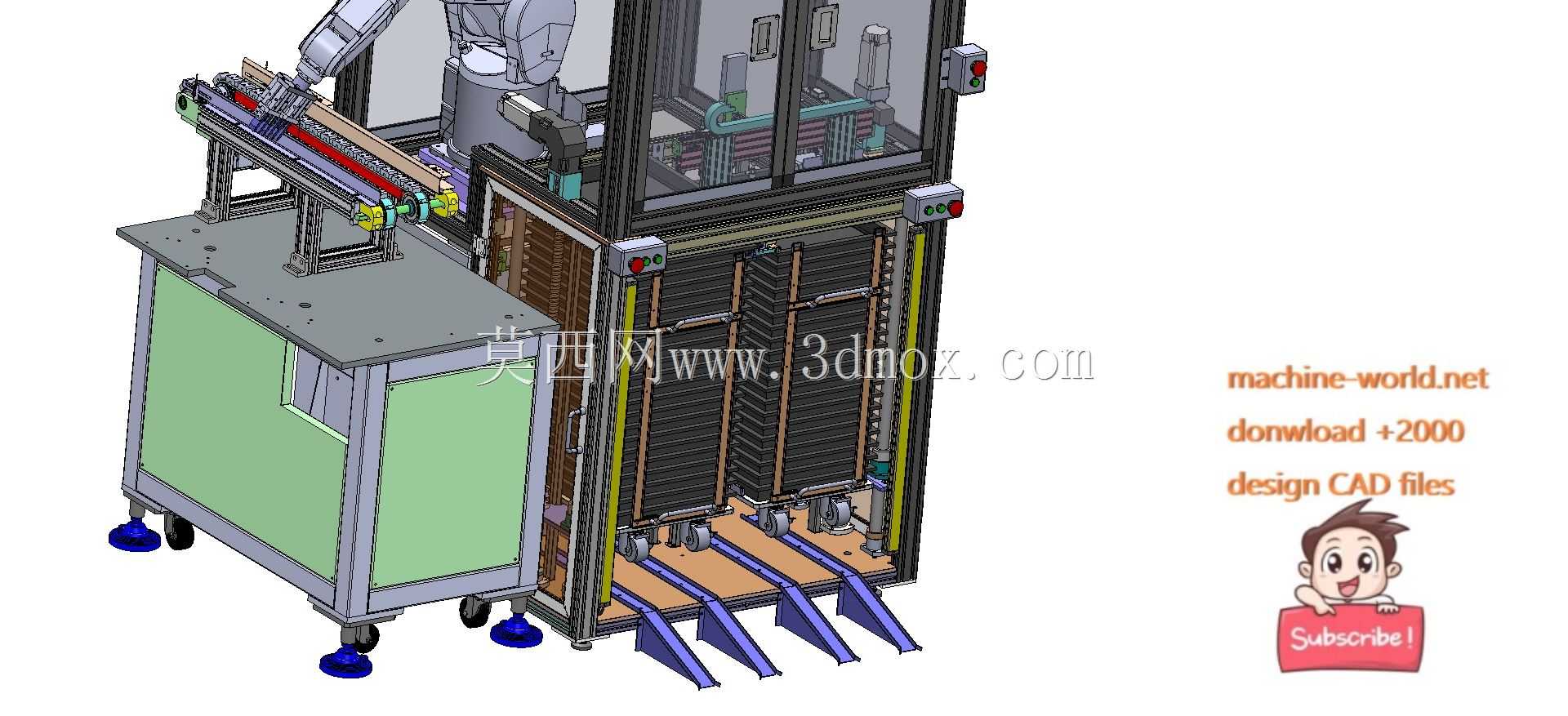

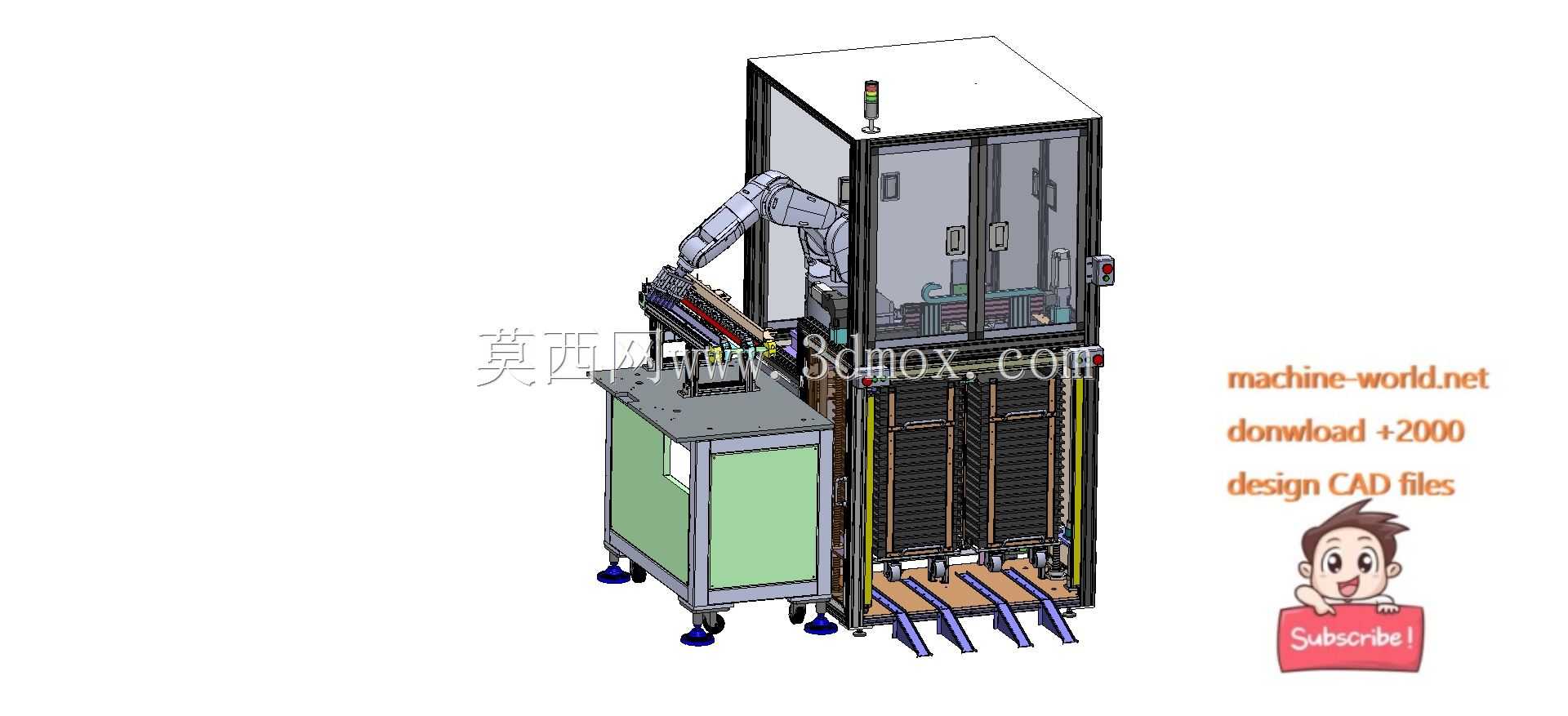

　　从结构布局来看，设备整体采用模块化拼接设计，分为料仓存储单元、机械臂取料单元、升降托举单元、机架防护单元四个独立模块，安装时不需要额外做地基预埋，底部配置可调脚轮与支撑脚杯，既可以在车间内灵活转线移动，调平后也能保证运行时的结构稳定性，整体安装占地宽度控制在1.2米以内，深度1.5米，高度2.2米，能适配大部分标准车间的设备排布间距，不会和周边的加工工位、输送线产生空间干涉。料仓存储单元采用立式多层料盘架设计，可同时堆叠存放20层标准尺寸的工件料盘，料盘架两侧配置导向导轨，料盘堆叠时不会出现偏斜卡滞，料仓底部设计了三个并排的料盘进出导向叉，满料盘进入、空料盘退出时都能沿着导向叉平稳滑动，不会出现料盘掉落的风险。

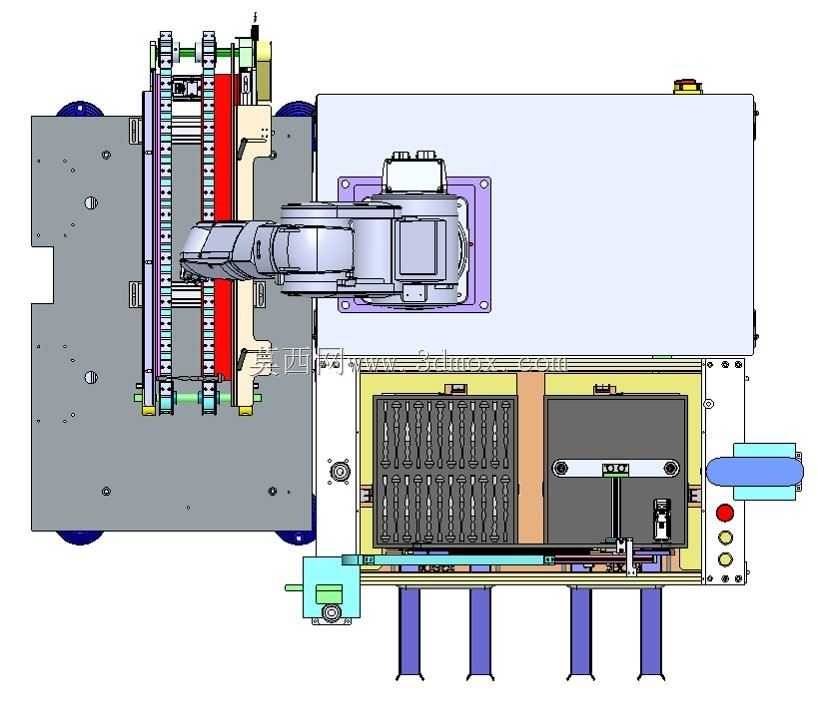

　　设备的动作逻辑围绕传感器触发的闭环控制设计，料仓入口配置的漫反射传感器检测到满料盘到位后，升降托盘会自动运行到对应层位，将满料盘托举到机械臂的作业高度，此时机械臂旁置的对射传感器会检测料盘内的工件是否在位，确认物料存在后，多轴机械臂会按照预设的路径逐次拾取工件，将工件精准放置到下游工位的定位治具上，不需要人工干预取料位置。机械臂的作业范围刚好覆盖料盘的全部取料位和下游工位的放料点，臂展选型没有冗余浪费，运行时的动作路径做了避障优化，不会和料仓框架、防护门产生碰撞。当单个料盘内的工件全部取完后，升降托盘会自动将空料盘下降到料仓底部的空盘存储位，随后自动托举下一层满料盘到作业高度，整个换盘过程控制在3秒以内，不会造成产线节拍中断。

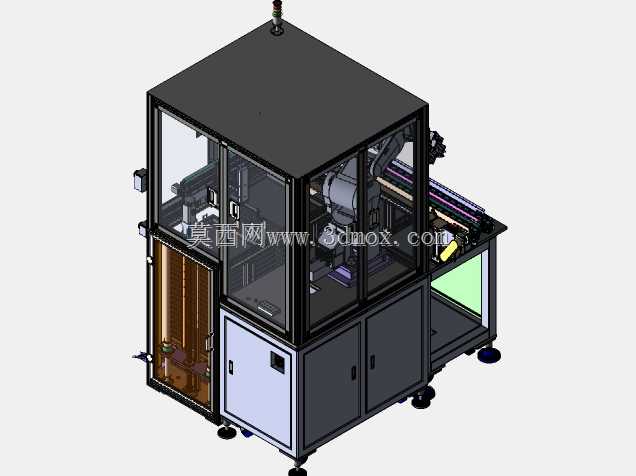

　　设计时特意考虑了不同规格料盘的适配性，料仓的导向导轨间距、升降托盘的支撑块位置都做了可调设计，更换不同尺寸的料盘时只需要调整导轨安装位置、更换对应规格的支撑块，不需要改动主体机架结构，换型调整时间能控制在15分钟以内，适配多品种小批量的生产需求。防护单元采用铝型材框架搭配透明亚克力门板的设计，正面设置双开检修门，设备运行时门板关闭可以隔绝机械臂运动的安全风险，门板上配置安全门锁，检修时打开门设备会自动触发安全停止，避免误动作伤人；设备顶部安装三色警示灯，可直观显示设备运行、待机、故障三种状态，现场操作人员不需要靠近设备就能判断运行情况。

　　从实际使用的角度看，这套设备可以直接对接冲床、注塑机、组装工位、检测工位等多种下游设备，不需要对原有产线做大规模改造，单台设备可替代1-2名专门负责上料的操作人员，连续运行时的上料节拍稳定，不会出现人工上料的疲劳误差，工件取放的重复定位精度能控制在±0.1mm以内，能满足大部分精密组装、加工工位的上料精度要求。设备的气路、线路都做了内部走线设计，所有线缆都收纳在机架的铝型材槽内，外部没有明线，既避免车间内的油污、粉尘对线管造成腐蚀，日常清洁维护时也不会刮碰到线路。料仓的满料、空盘状态都配置了对应的检测传感器，当料仓内满料盘即将用完、空盘存储位即将堆满时，设备会提前发出提示信号，提醒操作人员及时补料、清理空盘，不会出现缺料停机或者空盘溢出的问题。

　　结构建模时所有配合件都做了公差适配设计，比如导向导轨和料盘的配合间隙预留了0.5mm的安装调整量，升降托盘的导向柱和直线轴承的配合选用了合适的配合公差，既保证升降运动的顺畅性，不会出现卡滞，也不会因为间隙过大导致托盘晃动，影响机械臂的取料精度。机械臂的安装底座做了加强筋设计，机械臂高速运行取放料时，底座不会出现明显的振动，保证取料位置的一致性。底部的脚轮选用了带刹车的工业脚轮，移动时解锁刹车就可以推动设备转线，到位后锁死刹车再调节脚杯支撑，就能完成设备的固定调平，不需要额外的吊装设备，转线部署非常方便。
