龙门式金属镀锌自动化生产线结构

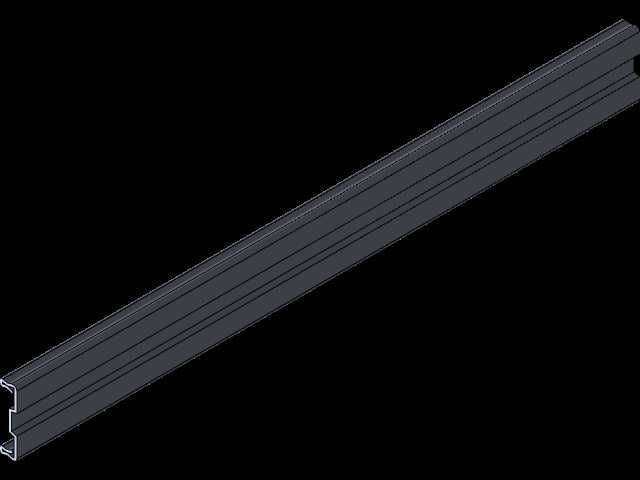

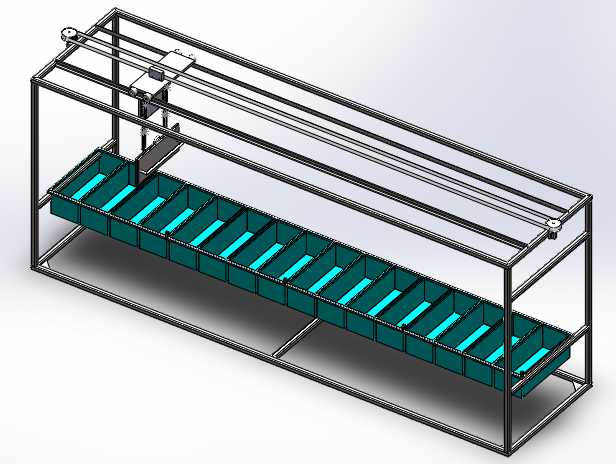

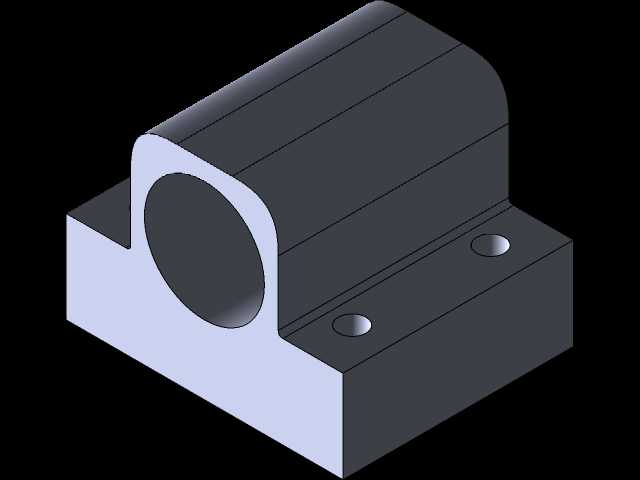

　　这套产线结构主要面向中小型金属零部件的批量镀锌表面处理场景，常见于五金加工、标准件生产、小型结构件防腐处理的车间工序段，替代传统人工挂镀的作业模式，解决人工转运镀件过程中带来的工艺参数不稳定、镀层均匀性差、作业人员接触腐蚀性镀液的职业健康风险问题。从结构布局来看，整套设备采用长条形直线排布，整体安装边界需要匹配车间内的镀槽排布长度，机架主体采用方管焊接的框架结构，底部通过膨胀螺栓与车间硬化地面固定，安装时需要保证两侧纵向导轨的平行度误差控制在每米0.1mm以内，避免行走机构运行时出现卡滞、抖动的问题。上方的龙门行走机构搭载可升降的挂具挂载横梁，能够沿着纵向导轨完成水平方向的工位切换，升降模组采用直线轴承配合光杆导向，

　　保证挂具升降过程的垂直度，避免镀件进出镀槽时剐蹭槽体侧壁，也能减少镀液被不必要带出造成的工艺损耗。下方的槽体组按照镀锌工艺的工序顺序依次排布，从除油、酸洗、水洗、镀锌、钝化到最终水洗，每个槽位的尺寸统一匹配挂具的挂载范围，槽体之间预留100mm的防溢间隙，避免不同工序的槽液交叉污染，影响最终镀层的结合力与耐盐雾性能。设计这套结构的时候，首先要匹配车间的单日产能需求，确定槽体的单槽装载量，再反推龙门行走机构的运行速度、升降行程参数，机架的型材选型需要充分考虑满载挂具时的承重需求，避免长期运行出现框架变形，导轨安装面需要预留调整垫片的位置，方便后期设备维护时校准平行度。整套产线的动作逻辑完全适配电镀工艺的时序要求，

　　每个工位的停留时间可以根据镀件的材质、镀层厚度要求灵活调整，挂具的升降速度在进出镀液阶段做了慢起慢停的参数预留，减少镀液的飞溅，同时保证镀件表面的镀层均匀沉积，不会因为快速进出槽出现镀层流挂、局部厚度超差的问题。从安装适配性来看，这套结构不需要额外做高层厂房的改造，整体高度控制在2.2米以内，适合常规层高的标准工业厂房安装，地面承重要求不高，只要是做了硬化处理的水泥地面都可以满足安装需求，槽体下方预留了废液排放的管路接口位置，方便车间对接废水处理系统，不需要额外对设备主体做结构改动。在结构细节处理上，所有与腐蚀性液体接触的结构件都做了对应的防腐处理，机架表面喷涂环氧防腐漆，导轨部分做了镀铬防锈处理，槽体采用PP板材焊接成型，

　　耐酸碱腐蚀能力能够匹配镀锌工序的各类化学药剂使用需求，设备的走线全部采用内置拖链布置，避免线缆长期暴露在腐蚀性气雾环境中出现老化破损，提升设备的长期运行稳定性。这套结构的工位排布可以根据实际的工艺需求灵活调整槽位数量，不需要改动主体龙门框架，对于不同产能规模、不同工艺路线的镀锌车间都有较好的适配性，挂具挂载横梁的接口采用通用化设计，可以更换不同类型的挂具，适配螺栓、螺母、小型冲压件、小型焊接件等不同类型的金属零件镀锌作业，不需要对主体结构做大规模改造就能快速切换生产的产品类型。
