OPP热熔胶回转式多工位贴标设备

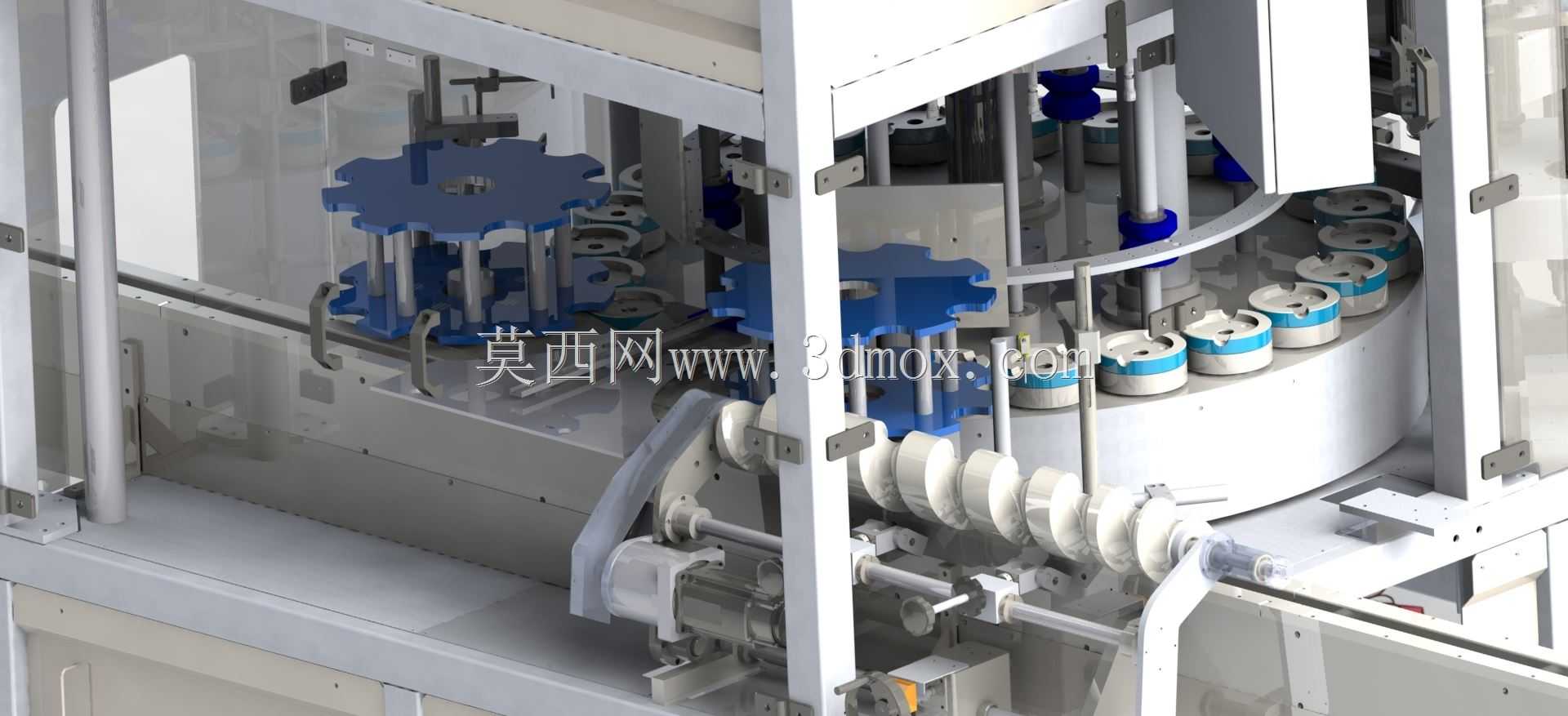

　　同等产能下设备占地仅为直线式结构的60%左右。设备的进瓶端采用螺旋分瓶机构搭配进瓶星轮，螺旋导程根据适配瓶型的直径、高度参数设计，可将上游输送线连续送来的杂乱瓶体按固定节距分拨，平稳送入进瓶星轮的卡槽内，星轮与主转盘的分度动作通过共轭凸轮实现严格的时序匹配，避免进瓶过程出现卡瓶、倒瓶问题；出瓶端同样采用星轮结构，将完成贴标的瓶体平稳导出至下游输送线，出瓶星轮处附带柔性拨杆，可将贴标过程中出现的歪瓶、掉标瓶自动拨入废料收集槽，避免不良品流入下道工序。核心贴标动作的执行依赖多组经典机械机构的配合：标签送料机构采用伺服驱动的送标辊，配合标签裁切刀座，可根据标签长度参数精准送料，裁切刀采用滚切结构，随转盘同步转动过程中完成标签切断，这套设备主要面向快消品包装生产线的瓶体贴标工序，适配日化、食品、医药行业圆柱类、类圆柱类包装容器的OPP热熔胶标签粘贴作业，可直接对接上游理瓶机、灌装机出料端，下游衔接装箱、码垛工位，整线适配速度覆盖每分钟120-300瓶的中高速产线需求，相比冷胶贴标、不干胶贴标方案，OPP热熔胶贴标方案的标签成本更低、贴附后标签无气泡翘边、耐潮耐温性能更优，适合大批量连续生产场景。从结构布局来看，设备采用立式回转转盘作为核心工位载体，转盘周向均匀分布多组瓶托工位，瓶托自带自转机构，在转盘分度转动过程中完成上瓶、涂胶、标签送料、贴附、压合、下瓶全工序动作，相比直线式贴标结构，回转式布局的空间占用更小，工位动作重叠度更高，

　　切断后的标签首尾两端通过涂胶辊涂布热熔胶，涂胶辊的胶层厚度通过刮胶板精确控制，避免胶量过大导致标签溢胶、胶量过小导致标签粘贴不牢；抓标机构采用真空吸嘴配合凸轮摆杆结构，在标签切断瞬间精准吸附标签首尾，随转盘转动过程中将标签递送至瓶身位置，瓶托在贴标工位带动瓶体匀速自转，将标签完整卷绕在瓶身表面，随后压标毛刷、压标海绵轮依次作用在标签表面，将标签与瓶身之间的空气完全挤出，保证标签贴合平整无褶皱。设备的动力传动采用集中驱动搭配分路凸轮传动的方案，主电机通过减速箱驱动中心分配轴，分配轴上安装多组共轭凸轮、盘形凸轮，分别驱动进瓶星轮、出瓶星轮、主转盘、涂胶机构、抓标机构的动作，所有动作的时序匹配完全通过凸轮轮廓曲线保证，

　　无需复杂的电控时序编程，设备运行稳定性更高，长期连续运行的故障率更低，仅标签送料、温度控制部分采用独立伺服与温控模块，方便根据不同标签材质、瓶型参数快速调整。从安装边界来看，设备整机采用方管焊接机架，机架底部配置可调脚杯与万向脚轮，方便设备就位调整与转线移动，整机外形长度约2.8米、宽度约1.8米、高度约2.2米，安装时需预留上游输送线对接空间、下游输送线对接空间，以及设备侧面0.8米以上的维护操作空间，热熔胶机采用外置式布局，放置在设备侧方的机架平台上，胶管走线采用拖链防护，避免设备运行过程中胶管被运动部件剐蹭；设备的气源接口设置在机架侧下方，适配0.5-0.7MPa的工厂常规压缩空气，电源接口采用三相五线制接线，

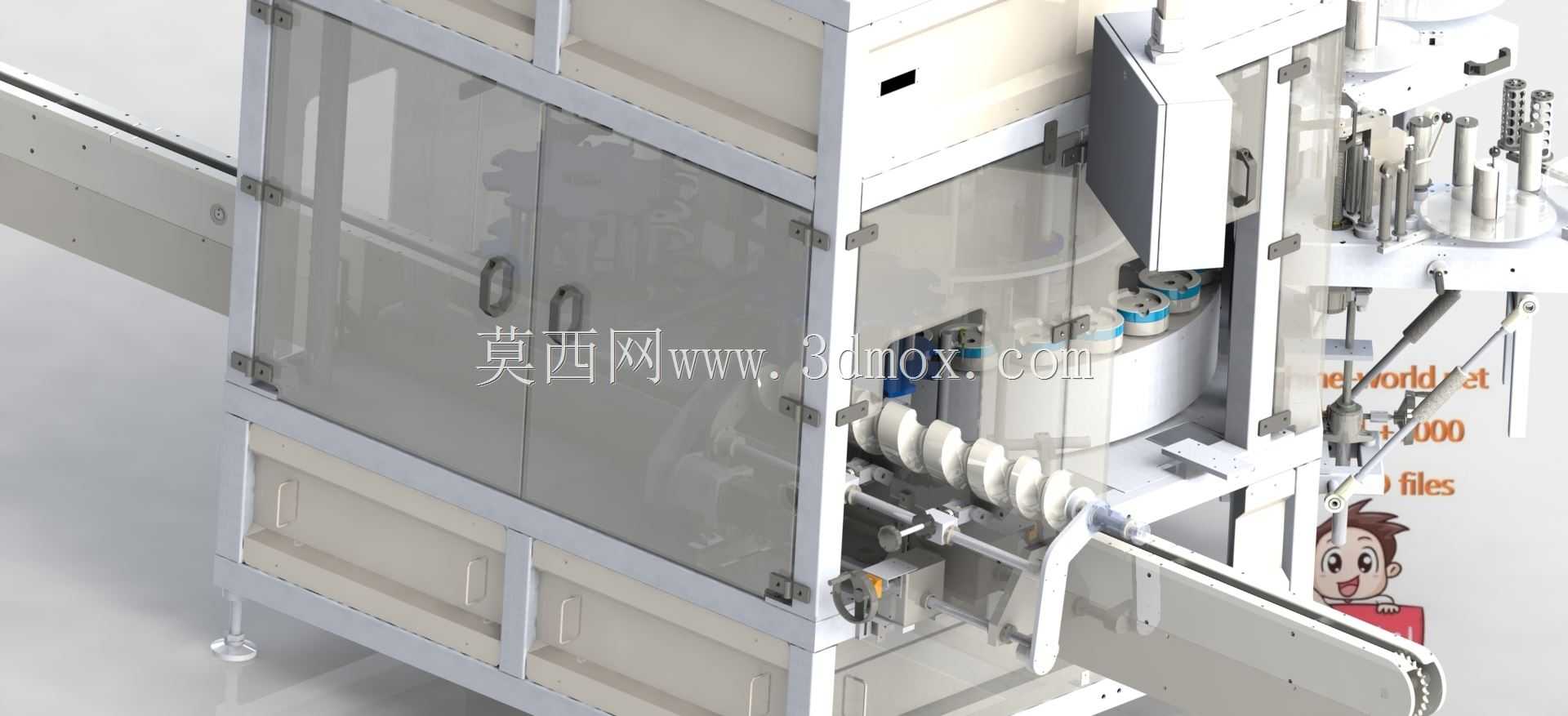

　　整机额定功率约8.5kW，其中热熔胶机加热功率占比约60%，设备启动后需预热20分钟左右，待胶温达到设定值后方可启动产线运行。在结构设计细节上，所有与瓶体、标签接触的零部件均采用304不锈钢或阳极氧化铝材质，符合食品、医药行业的卫生要求，设备的运动副全部采用自润滑轴承或密封式轴承，日常维护仅需定期检查凸轮箱润滑油液位、更换热熔胶机滤网即可，维护工作量极低；转盘工位的瓶托采用快换式结构，更换不同瓶型生产时，仅需更换对应规格的瓶托、调整螺旋分瓶器的导程参数、更换对应规格的星轮卡槽，即可在30分钟内完成产品换型，适配多品种小批量的生产需求。设备的安全防护采用全透明亚克力护罩搭配安全门锁，护罩将所有运动部件完全封闭，设备运行过程中护罩无法打开，一旦护罩被意外开启，设备将立即触发急停，避免操作人员被运动部件碰伤，护罩上预留观察窗，可随时观察内部贴标运行状态，无需频繁开启护罩。
