半自动高精度平面标签贴合设备结构设计

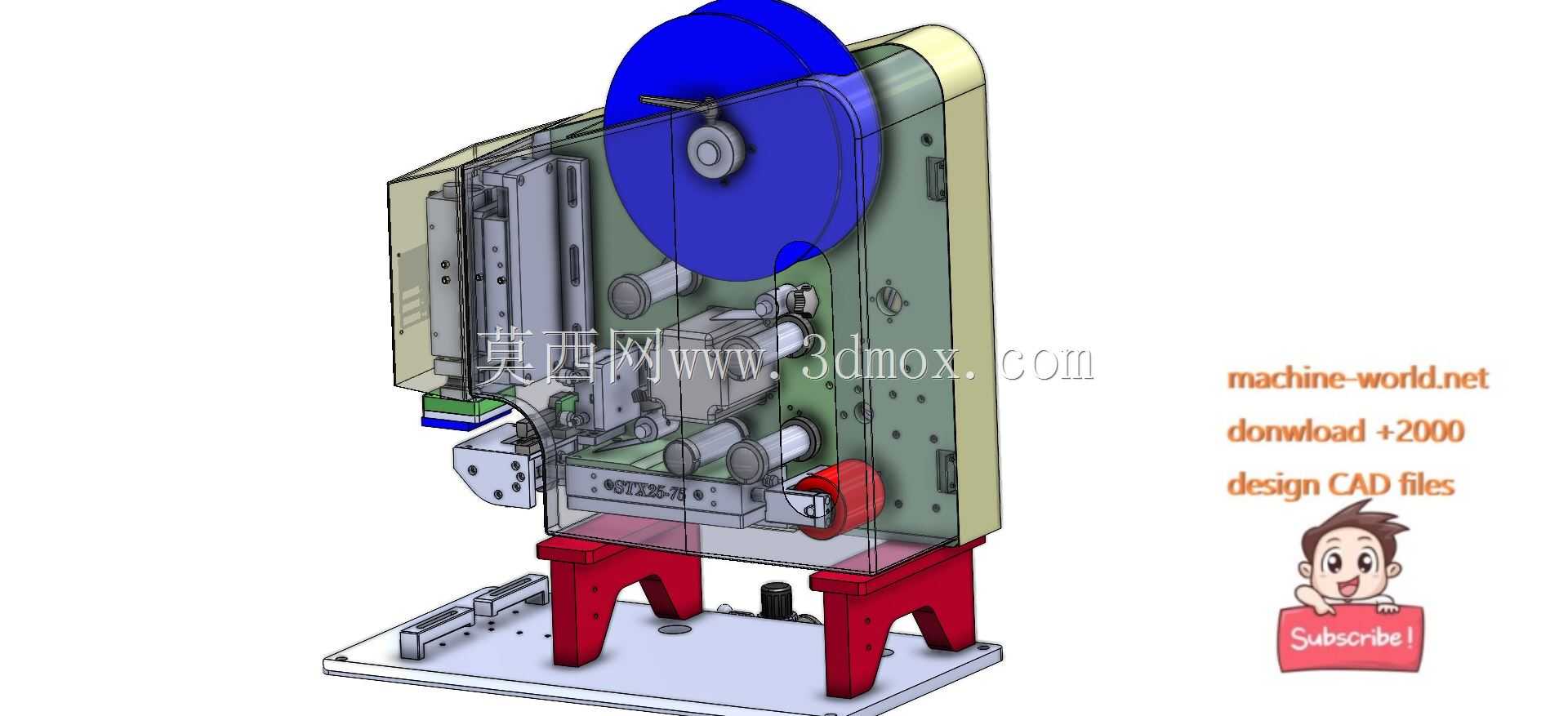

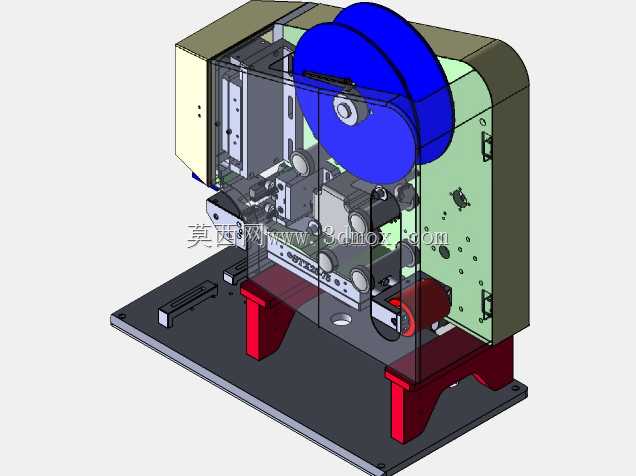

　　这款半自动平面标签贴合设备，主要面向3C电子、小五金、日化包装等行业的小批量多批次贴标工序场景，适配手机电池、FPC软板、小型塑胶外壳、金属冲压件等多种平面、小曲率曲面及凹面工件的标签贴合作业，可替代传统人工手动贴标存在的贴附位置偏移、褶皱、气泡多、效率参差不齐的问题，在中小规模生产车间、实验室打样、定制化产品加工场景中适配性极强，无需复杂的产线对接调试，单机即可完成完整贴标工序，对场地空间要求低，适合产能未达到全自动化产线量级的生产场景使用。设备整体采用立式单工位布局，底部为带定位孔的安装底板，可直接固定在标准工作台面或定制机台上，安装时需预留前方操作空间与侧方标签卷更换空间，整体占地尺寸适配常规小型工业设备的摆放边界，

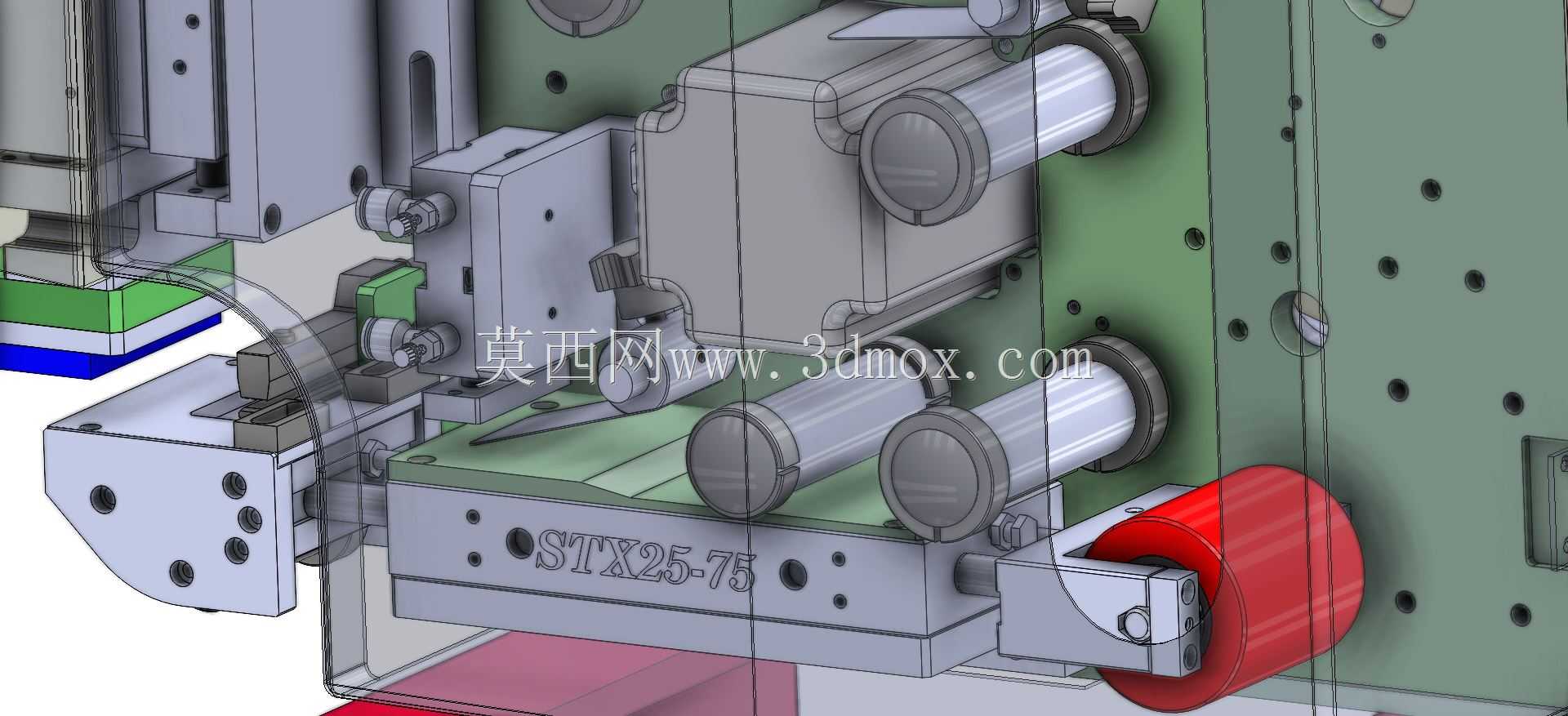

　　无需额外做地基处理，普通防静电工作台即可承载安装。从功能实现逻辑来看，设备核心功能模块分为标签供料模块、标签剥离模块、贴附执行模块、工件定位模块、驱动控制模块几部分。标签供料模块采用悬臂式料卷安装结构，可适配标准工业标签卷的安装尺寸，料卷张紧结构采用阻尼式设计，可根据标签底纸的材质厚度调整张紧力，避免拉断底纸或标签松脱偏移；标签剥离模块采用锐角剥离刀结构，配合吸头的负压吸附动作，可完整将标签从底纸上剥离，不会出现标签卷边、带标的问题，剥离位置精度可通过微调螺钉进行毫米级调整，适配不同尺寸规格的标签。贴附执行模块采用滚压式贴附结构，相比直压式贴标，滚压结构可更好排出标签与工件表面之间的空气，减少气泡、褶皱的产生，

　　贴标头的下压行程与滚压压力可根据工件材质进行调整，避免压伤软质工件表面；工件定位模块采用可更换式固定治具，针对不同外形的工件可快速更换适配治具，治具定位槽的位置精度可保证工件放置后贴标位置的重复一致性，配合脚踏开关的触发逻辑，操作人员仅需完成工件上下料动作，其余贴标工序由设备自动完成，单人即可操作设备，降低人工操作的技能要求。设计过程中重点考量了贴标精度的控制逻辑，通过各运动轴的硬限位与微调结构配合，可实现±0.2mm的贴标位置精度，满足绝大多数消费电子、日化产品的贴标公差要求；气路布局采用内置式走线设计，所有气管、线缆均布置在设备背板内侧，避免外露管线被操作人员剐蹭造成的故障，同时设备外侧无突出的尖锐结构，操作安全性更高。

　　驱动部分采用小型牵引电机配合气缸执行动作，相比全伺服驱动的全自动贴标设备，成本控制更优，同时维护难度更低，普通设备维护人员即可完成日常的保养与易损件更换，标签底纸的收卷结构与供料结构同步联动，可自动将剥离后的废底纸整齐收卷，无需人工频繁清理废底纸。设备的操作逻辑符合一线操作人员的使用习惯，踩下脚踏开关后设备按预设工序依次完成标签送料、剥离、吸标、贴附、滚压、复位的完整循环，工序节拍可根据操作人员的上下料速度进行适配调整，不会出现设备等待或操作人员赶不上节拍的问题；针对不同厚度的标签，可通过调整吸头的负压值与剥离刀的位置实现兼容，无需对设备结构进行大规模改动，换型时间短，适合多品种小批量的生产模式。在结构强度设计上，设备的支撑机架采用钣金与型材结合的结构，既保证了整体刚性，避免贴标动作过程中出现结构晃动影响贴标精度，同时控制了设备整体重量，方便设备的搬运与位置调整；所有运动副均采用自润滑耐磨材质，长期使用无需频繁加注润滑油，降低日常维护工作量，贴标头的滚压轮采用软质硅胶材质，不会刮伤标签表面与工件表层，适配带印刷面、覆膜面的工件贴标需求。
