卧式联轴器传动离心泵结构设计方案

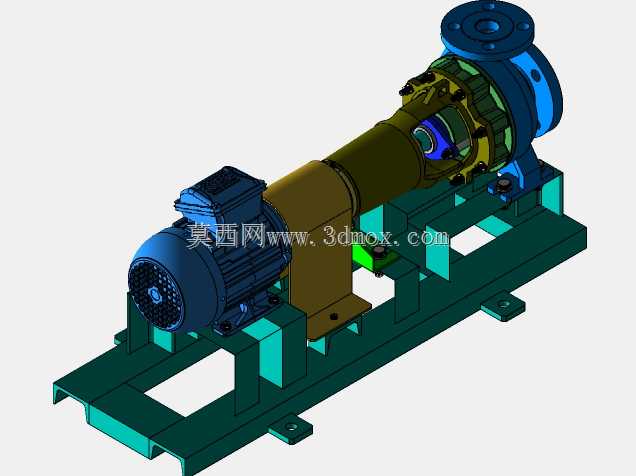

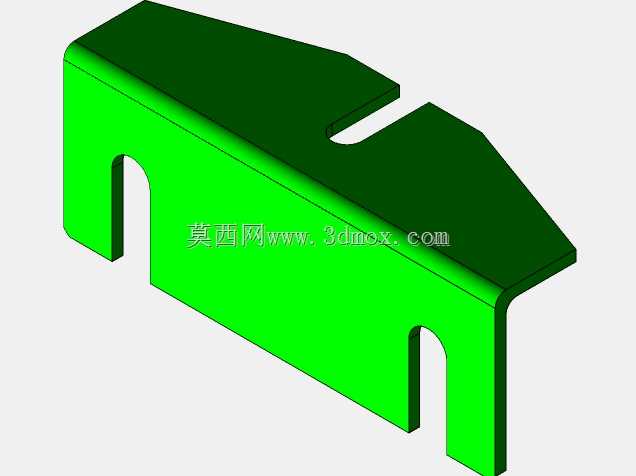

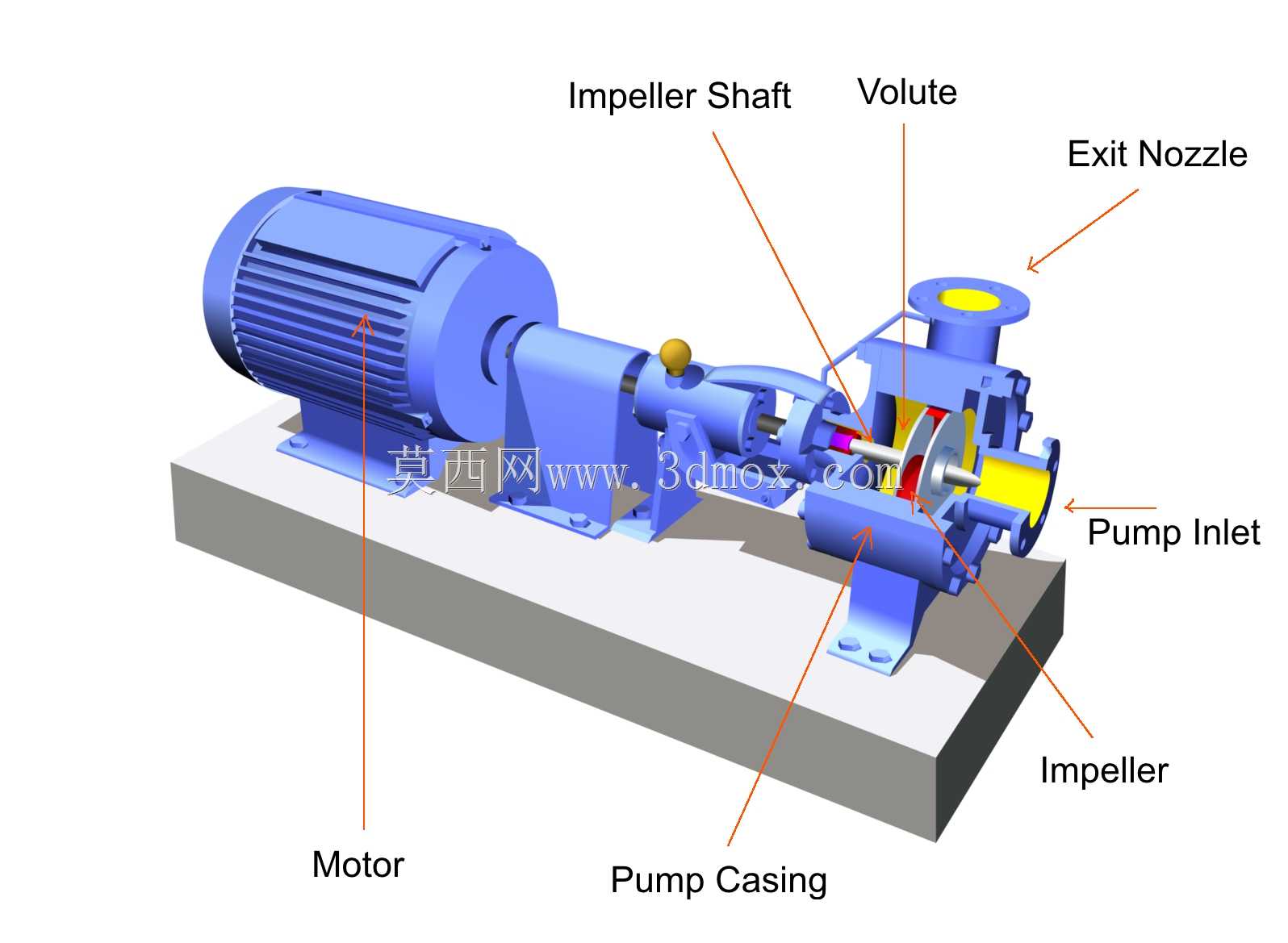

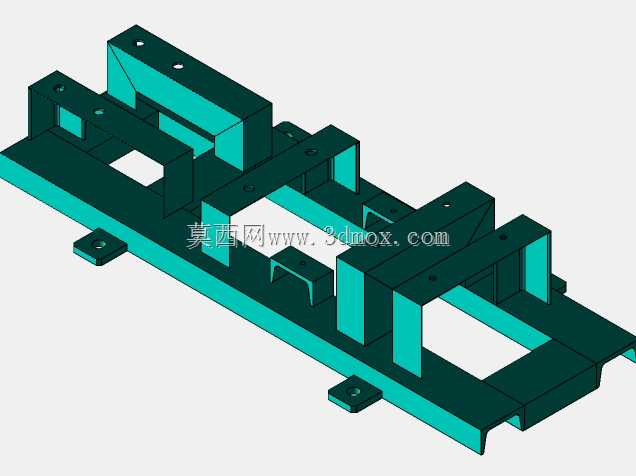

　　在化工流程、市政供水、循环水系统、暖通配套等场景里，这类卧式离心泵是流体输送环节的核心通用设备，主要承担洁净或低杂质流体的增压、输送任务，适配清水、理化性质接近水的介质工况，在生产装置的进料、循环、外送，以及建筑供水、管网增压等环节都有大量应用。从结构设计来看，这款泵采用电机与泵体分体式布局，通过弹性联轴器传递扭矩，这种布局的优势在于检修时无需拆卸泵体进出口管线和电机，只需拆开联轴器连接段就能完成机械密封、叶轮等易损件的更换，大幅降低现场运维的工作量。泵脚采用型钢焊接机架，整体刚性足够，能抵消电机运转和泵内流体脉动带来的振动，机架上预留的长条形安装孔，可适配现场基础预埋螺栓的位置偏差，降低土建施工的精度要求。

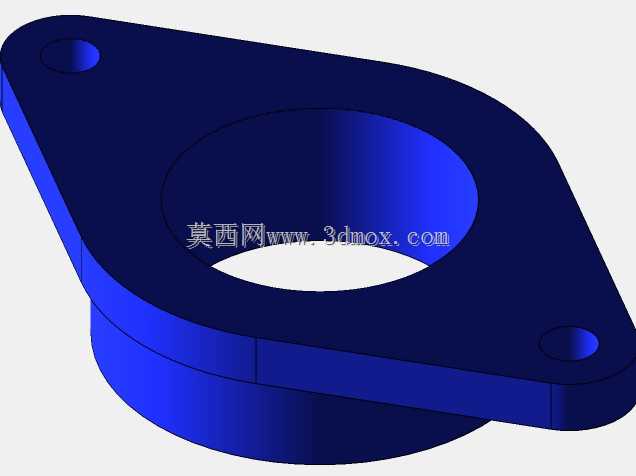

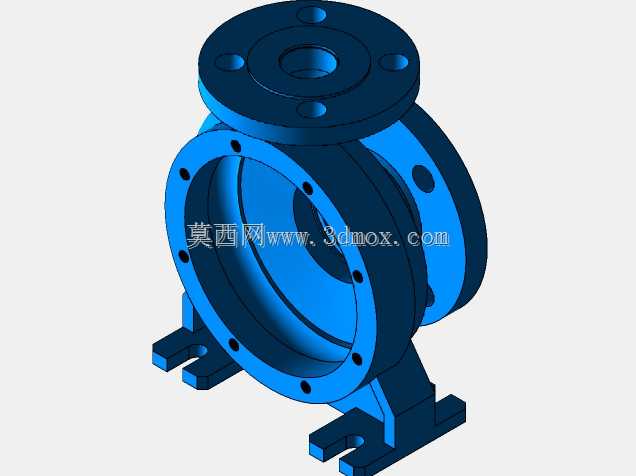

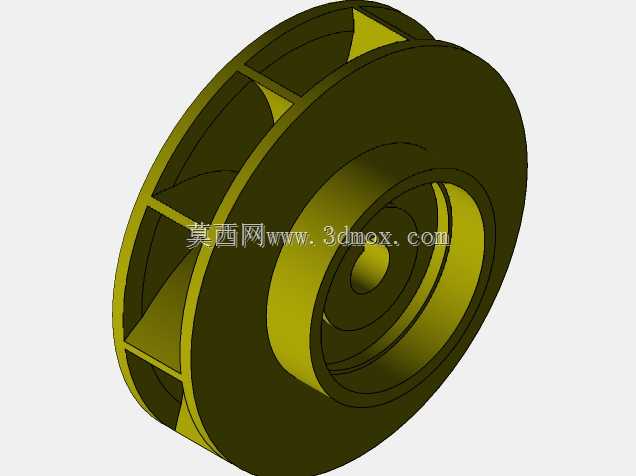

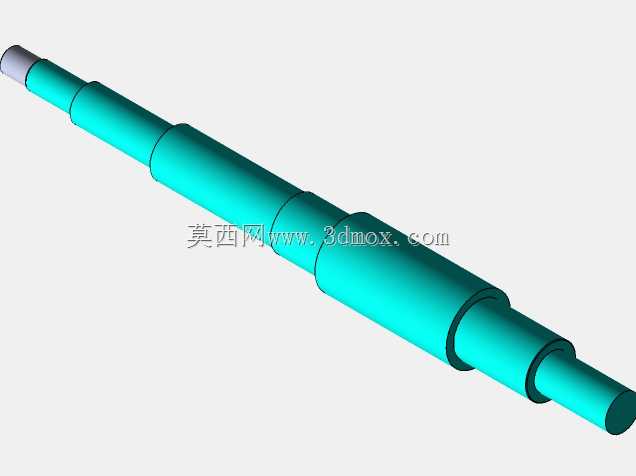

　　泵体部分采用后开门结构设计，叶轮为闭式离心叶轮，流道做了顺滑过渡处理，能减少流体在叶轮内部的水力损失，泵壳的流道断面按照等速变化规律设计，降低流体从叶轮进入蜗壳时的冲击损失，提升泵的运行效率。密封腔预留了机械密封的安装空间，也可根据工况需求更换为填料密封结构，适配不同压力等级、不同介质特性的使用场景，进出口法兰采用标准法兰连接尺寸，能直接对接同通径的工业管线，无需额外制作转换接头。设计过程中，首先确定了泵的性能参数边界，对应常规工况下的流量、扬程范围，匹配了四级异步电机的转速参数，通过叶轮直径的水力计算确定泵体的蜗壳尺寸，再反推泵轴的直径、轴承选型，确保轴的挠度在允许范围内，避免运转时叶轮碰擦泵壳、密封件偏磨的问题。

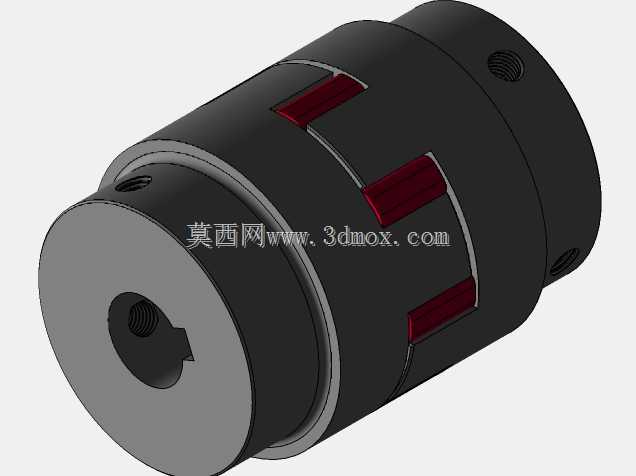

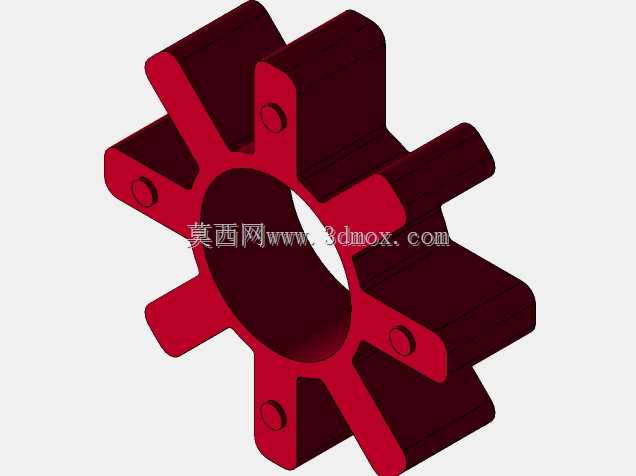

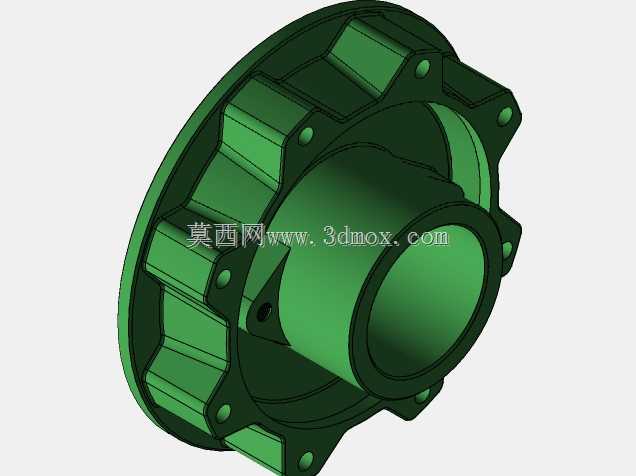

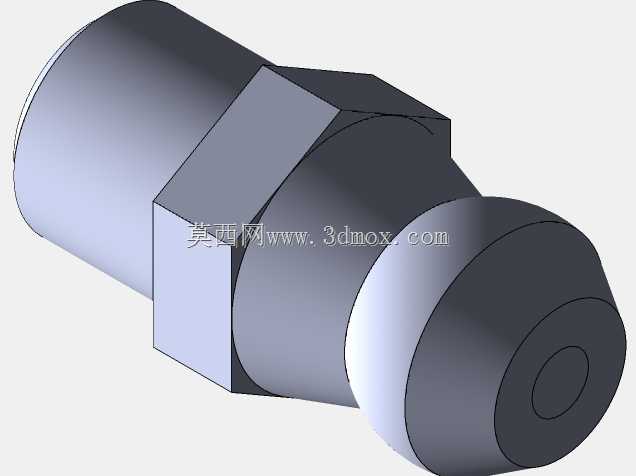

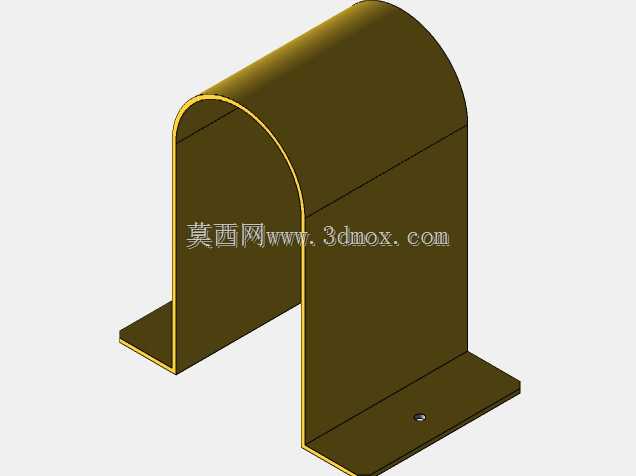

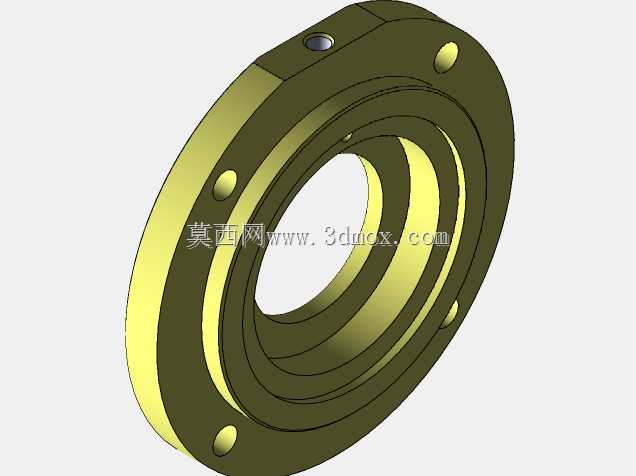

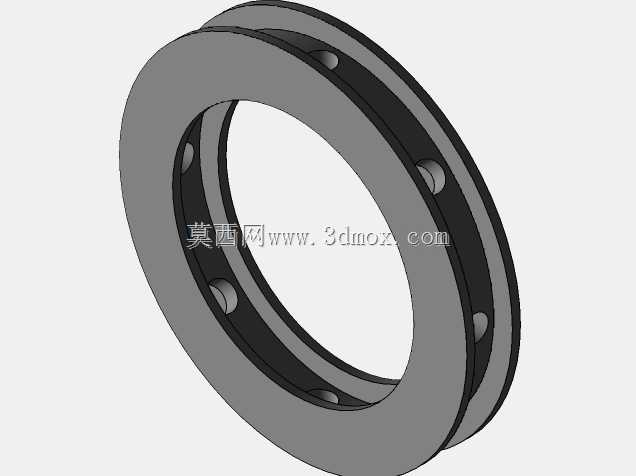

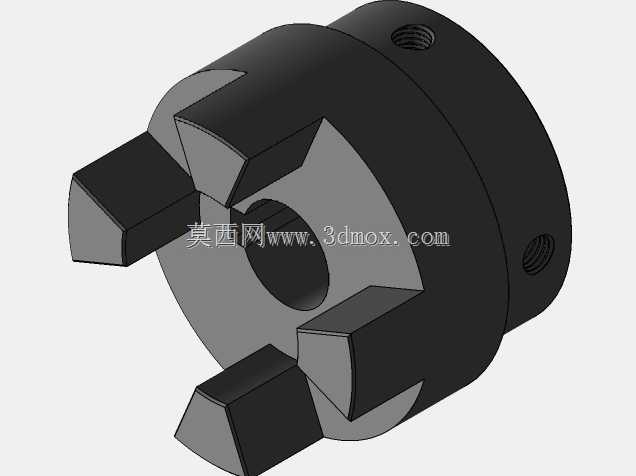

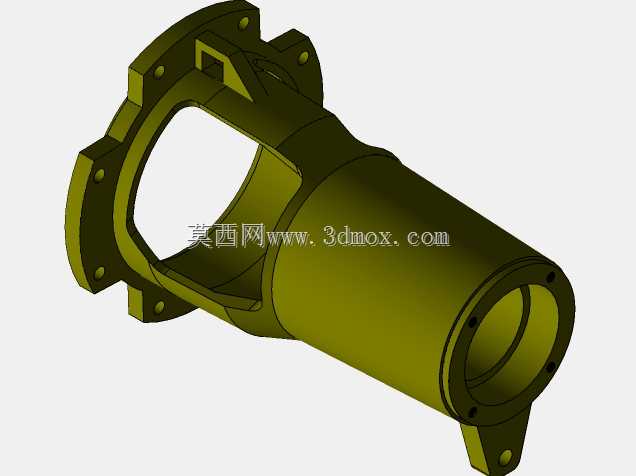

　　联轴器选用弹性柱销联轴器，能补偿电机轴与泵轴之间的少量同轴度偏差，降低安装时的对中精度要求，同时能缓冲启动、负载波动时的扭矩冲击，保护电机和泵轴的轴承不受冲击载荷损坏。安装边界方面，整机的重心落在机架的中心区域，机架底部的安装孔间距按照通用泵组的安装尺寸规范设计，进出口法兰的中心高度、法兰端面的垂直度都有严格公差要求，现场安装时只需调整机架的水平度，完成进出口管线连接、电机接线，再进行联轴器对中找正即可投入使用。泵的轴承箱预留了注油孔和放油孔，日常运维时可定期补充润滑脂，无需拆解轴承端盖，轴承外侧设置了防尘密封，避免现场的粉尘、水汽进入轴承内部，延长轴承的使用寿命。泵体上设置了排气螺塞，首次启动前可通过该螺塞排净泵腔内的空气，

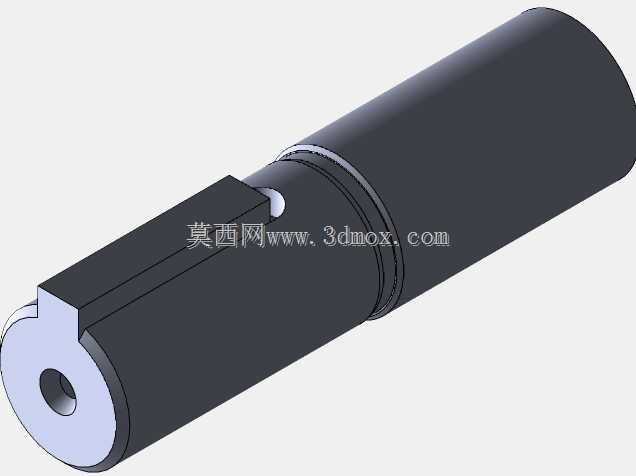

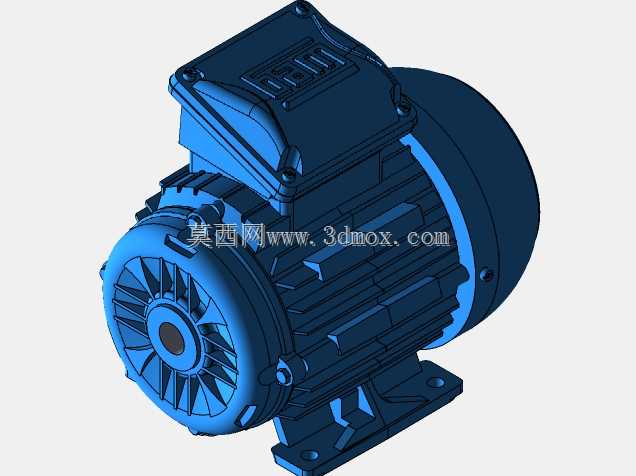

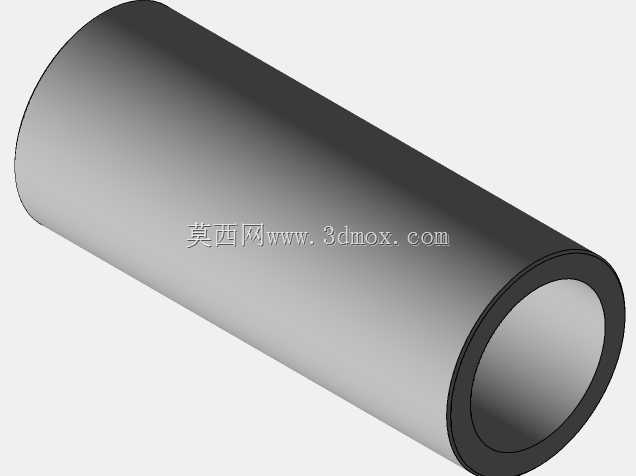

　　避免气缚现象导致泵无法正常吸液，泵体底部设置了放液螺塞，停机检修时可排净泵腔内的残留介质，避免冬季冻裂泵壳或者残留介质腐蚀内部流道。在配套电机的选型上，预留了足够的功率裕量，避免工况波动时电机过载，电机的安装座与机架采用螺栓连接，安装面加工有定位止口，确保电机安装时的同轴度初始精度。从结构细节来看，叶轮与泵轴之间采用键连接传递扭矩，叶轮端部设置了锁紧螺母和止动垫圈，避免泵轴正反转切换时叶轮松动，泵轴穿过泵壳的位置设置了轴套，避免轴直接与密封件、介质接触，磨损后只需更换轴套即可，降低维修成本。这类泵的结构设计经过了长期的工业现场验证，结构成熟可靠，零部件通用化程度高，易损件都能在市场上找到通用替换件，不会出现专有配件采购困难的问题，适合作为通用流体输送设备在各类工业场景、民用配套场景中使用。
