剪式汽车顶升支撑装置结构设计

项目分类:千斤顶 发布时间:2023-08-17 ID:707059
  • 剪式汽车顶升支撑装置结构设计
  • 剪式汽车顶升支撑装置结构设计
  • 剪式汽车顶升支撑装置结构设计
  • 剪式汽车顶升支撑装置结构设计
  • 剪式汽车顶升支撑装置结构设计
  • 剪式汽车顶升支撑装置结构设计

  日常车辆维保场景中,底盘下方的临时顶升作业始终需要稳定可靠的支撑设备,这款剪式结构的汽车顶升装置,正是针对乘用车换胎、底盘小件检修这类近距离、小行程、高承重的作业需求设计。不同于液压类顶升设备的油路密封要求,纯机械传动的结构完全规避了低温漏油、长期放置泄压的隐患,哪怕在车辆后备箱闲置数月,取出后转动驱动端即可正常作业,适配北方冬季户外、高原低气压等特殊使用环境。

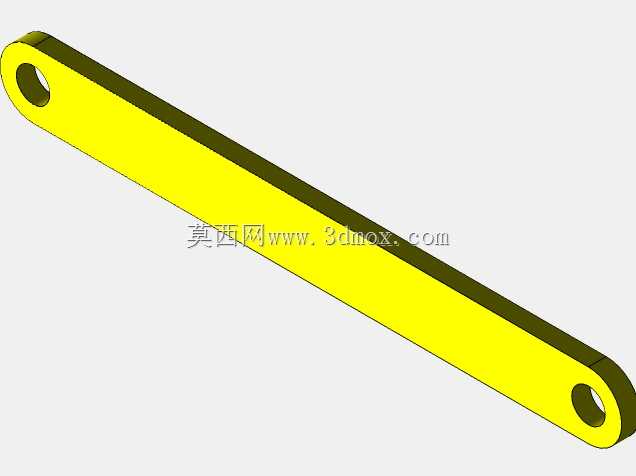

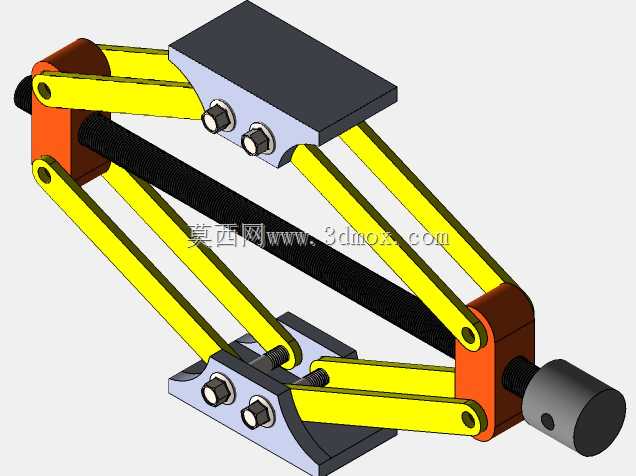

  从结构逻辑来看,整套装置采用对称布置的双层剪臂作为承重传力路径,上下两端的支撑座分别对接车辆底盘顶升点与地面接触端,中间贯穿的传动螺杆承担力的转换作用——转动端部的驱动套时,螺杆带动两侧铰接的剪臂支座同步相向或反向移动,将螺杆的回转运动转化为剪臂夹角的变化,最终实现顶部支撑台的垂直升降。这种结构的力放大特性十分明确,无需额外的增力机构,仅靠随车配套的摇柄即可输出足够的顶升力,普通人无需经过专业培训就能操作,作业过程中螺杆的螺纹自锁特性可以在任意行程位置锁止,不会出现负载下滑的安全隐患,哪怕作业过程中临时离开,支撑状态也能保持稳定。

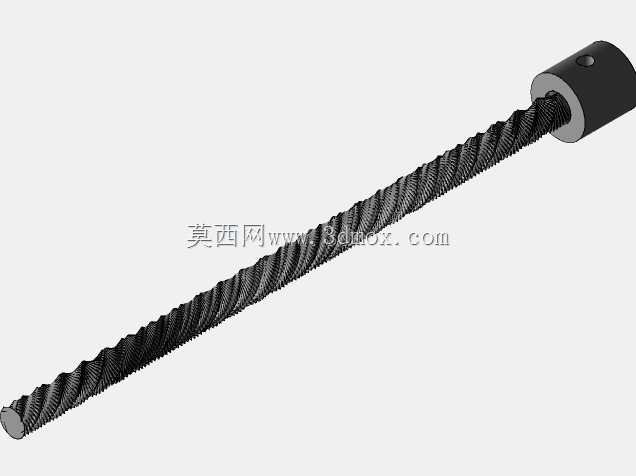

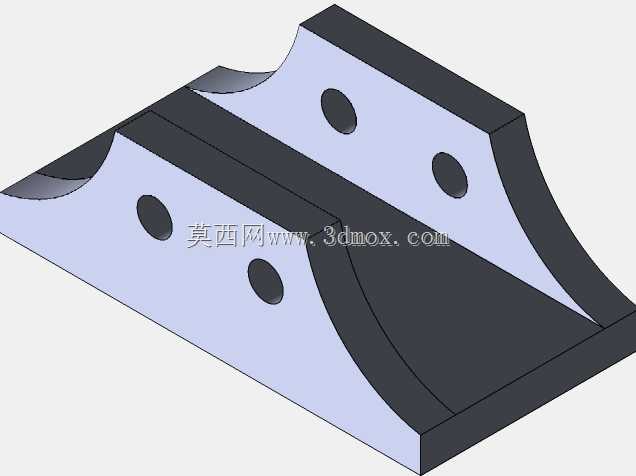

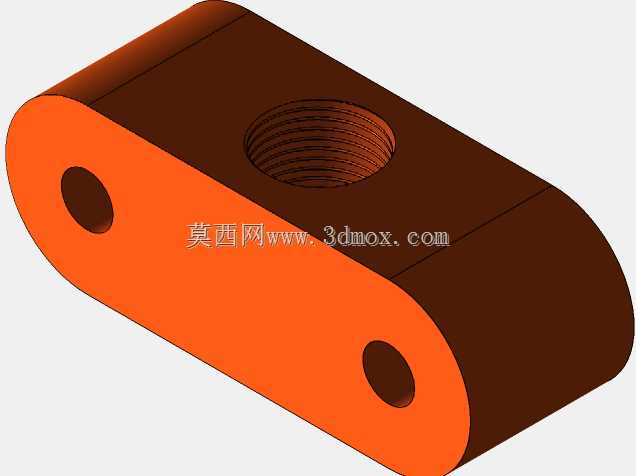

  设计阶段首先要明确的是安装与使用边界,底部支撑座做了加宽的平面处理,接触地面的一侧预留了防滑纹理的安装位,实际使用时可以适配沥青、水泥、硬化土路等常见的户外路面,不会因为地面轻微不平整出现应力集中;顶部支撑台采用带弧度的凹槽结构,刚好卡入乘用车底盘预留的顶升加强筋位置,避免顶升过程中支撑点滑移刮伤底盘钣金。剪臂的铰接点全部采用销轴加轴套的配合形式,转动副的间隙控制在合理范围,既保证升降过程无卡滞,又不会因为间隙过大出现顶升后的横向晃动,每处铰接点的端面都做了限位翻边,防止大负载下销轴脱出。传动螺杆采用梯形螺纹设计,相比普通三角螺纹,梯形螺纹的牙根强度更高,传动效率更适合这种低速重载的往复运动场景,螺杆两端与支座的配合处加装了耐磨衬套,长期反复使用也不会因为磨损出现传动卡顿。

  实际作业中,这类装置的行程设计需要覆盖常见家用轿车的底盘高度区间,最低收拢状态可以放入大部分轿车的侧裙下方,最高顶升高度足够支撑轮胎完全离开地面,满足换胎作业的空间需求。整体收拢后外形为扁平的长方体结构,可以直接放入车辆后备箱的工具槽内,不会占用过多储物空间,外露的金属部件全部做了防锈涂层处理,哪怕后备箱内偶尔沾水、沾灰,也不会出现锈蚀卡滞的问题。结构上没有易损的橡胶密封件、精密电子元件,日常使用几乎不需要额外维护,仅需每隔数年在铰接点、螺杆螺纹处涂抹少量润滑脂即可保持操作顺畅。

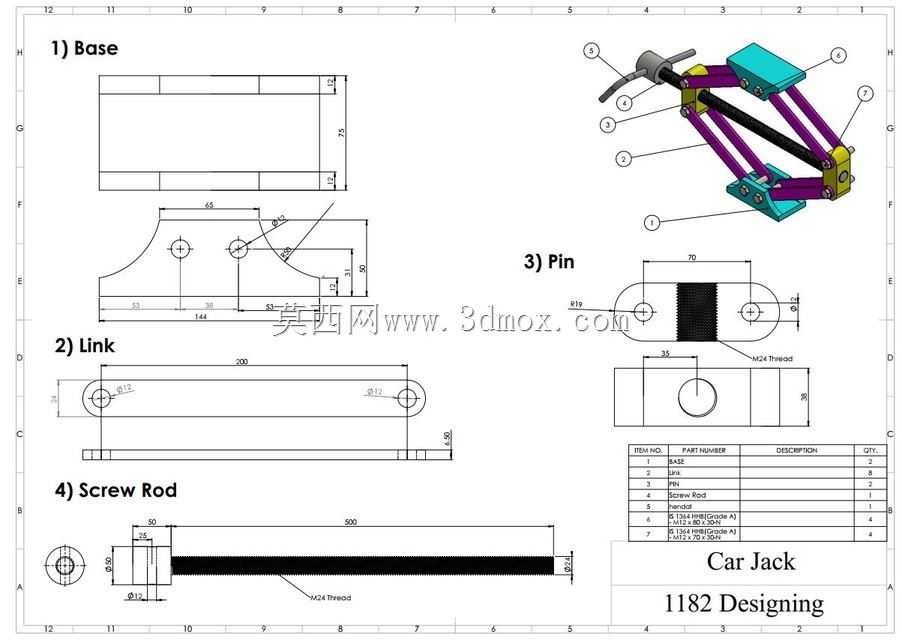

  从建模逻辑来看,整套模型完全按照实际加工装配关系搭建,每个铰接销轴的配合长度、螺纹段的有效行程、剪臂的开合角度限位都做了准确还原,装配过程中可以直接验证运动干涉情况:当剪臂收拢到最低位置时,上下支撑座的贴合面完全对齐,没有突出的部件干涉;当顶升达到最高行程时,剪臂的夹角刚好处于机械限位位置,不会因为过度转动导致螺杆脱出支座。每个零件的壁厚、加强筋位置都参考了实际量产产品的受力分布,剪臂的受力截面做了加厚处理,承重时的应力集中区域做了圆弧过渡,避免长期负载出现金属疲劳断裂。驱动端的六角套尺寸适配通用的随车扳手,不需要专用工具即可驱动,哪怕现场摇柄遗失,用常见的套筒扳手也能完成顶升操作。

  这类纯机械顶升装置的核心优势在于可靠性,相比液压结构,它不会因为密封件老化出现缓慢泄压的问题,长时间支撑车辆时的安全性更有保障,尤其适合户外自驾、长途出行的随车配备,在没有专业维修设备的场景下,仅靠这一个工具就能完成轮胎更换、底盘简单检查等作业。结构上的对称设计让受力分布更均匀,顶升过程中顶部支撑台始终保持水平,不会因为单侧受力出现倾斜,作业时的稳定性更优。
