罗茨鼓风机泵体总成结构设计

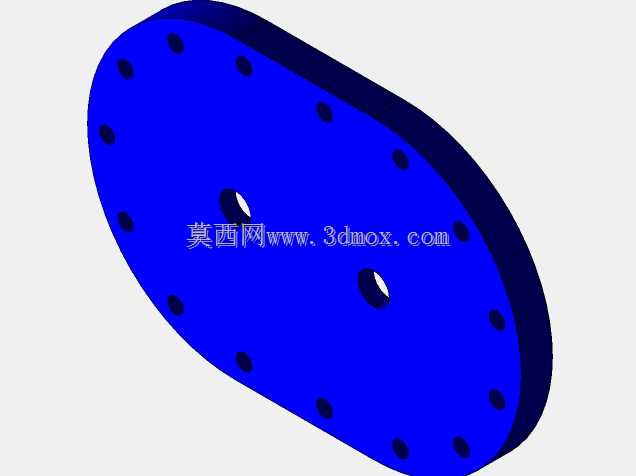

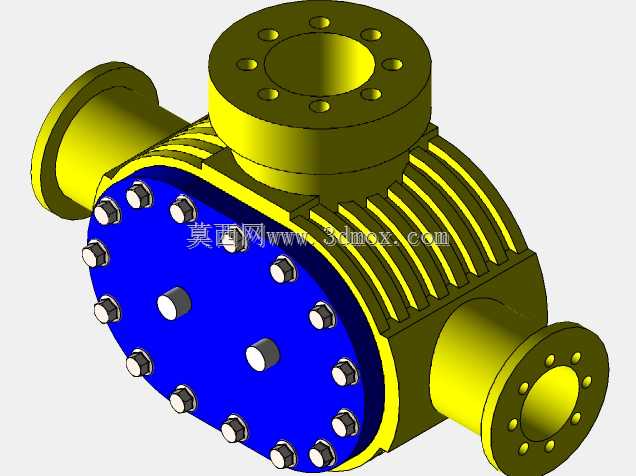

　　在污水处理曝气、粉体气力输送、水产养殖增氧、冶金炉窑送风这类对风压稳定性要求严苛的工况里，罗茨鼓风机的运行可靠性直接决定整条产线的作业效率，这款罗茨鼓风机（泵）总成的三维结构设计，完全围绕这类工况的实际使用需求展开。从结构布局来看，整机采用卧式安装的经典构型，进出风口分别布置在泵体的侧部与顶部，均采用标准法兰连接结构，法兰端面预留均匀分布的螺栓孔位，可直接匹配同通径的工业管路，安装时无需额外加工转接法兰，能有效缩减现场安装的配管工作量。泵体侧端的端盖采用整面螺栓紧固的密封结构，沿端盖圆周均匀排布的紧固螺栓，可保证端盖与泵腔壳体之间的密封面受力均匀，避免高压工况下出现气体泄漏的问题，端盖上预留的定位销孔，

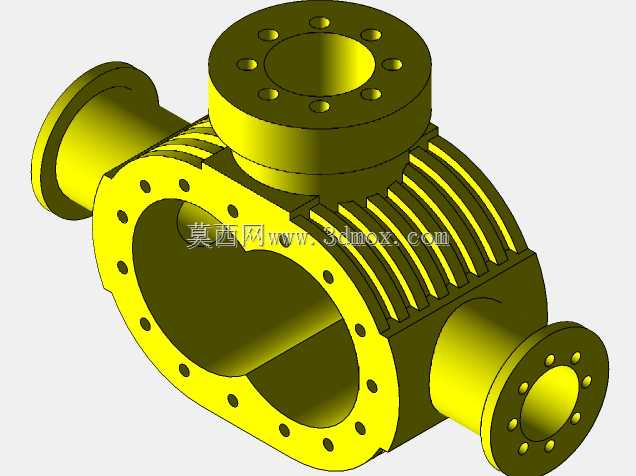

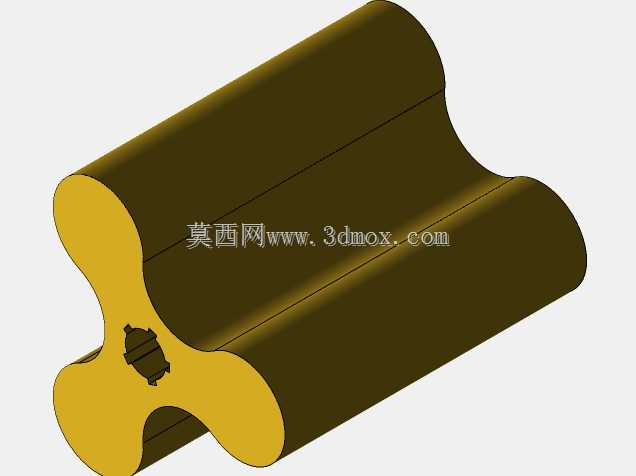

　　能在装配时快速实现端盖与泵体的同轴定位，降低装配环节的同轴度误差，减少转子运转时的偏磨风险。泵腔外部设计的平行散热筋条，顺着转子轴向排布，既可以强化泵体运行时的散热效率，带走转子压缩气体产生的热量，避免泵腔温升过高导致转子间隙变化，也能提升泵体壳体的结构刚性，降低高压工况下泵体的形变余量。从设计思路层面，这款总成的结构完全服务于容积式鼓风的核心功能，泵腔内部的型线设计预留了合理的转子运转间隙，既保证转子高速运转时不会出现碰擦，又能尽可能减少气体回流损失，提升容积效率。进出风口的流道做了圆弧过渡处理，可降低气体进出泵腔时的湍流阻力，减少运行过程中的气动噪音。在安装边界上，整机的重心落在安装基座的中心区域，

　　底部预留的安装脚位可匹配通用的风机安装底座，安装时无需额外制作配重支架；进出风口的法兰端面到泵体中心的尺寸、端盖到泵体另一侧法兰的轴向尺寸，都参照通用罗茨风机的安装尺寸规范设计，可直接替换同参数规格的老旧罗茨风机，无需对现场管路、基座做大规模改造。在实际应用场景中，这款泵体总成可适配不同口径的输送管路，顶部法兰可对接向上排布的送风管道，侧部法兰可对接水平方向的进气或送气管路，能灵活适配不同厂房的管路排布需求。针对粉体输送工况，泵腔的内壁做了光滑过渡处理，没有容易积料的死角，可减少输送粉体时的物料残留，避免长期运行后出现腔体积料卡滞转子的问题。针对污水处理曝气的长时间连续运行工况，端盖位置预留的轴承安装位可适配重载型滚动轴承，

　　能承受转子长时间高速运转带来的径向载荷，延长设备的维护周期。结构设计上还充分考虑了日常维护的便利性，端盖采用分体式紧固结构，需要检查转子间隙、更换密封件时，只需拆卸端盖的紧固螺栓即可打开泵腔，无需将整机从管路上完全拆解，能大幅缩短现场维护的停机时间。泵体上的各个连接法兰的螺栓孔位均采用标准化尺寸，更换密封垫片、连接螺栓时可直接采购标准件，无需定制特殊规格的紧固件，降低运维的配件成本。从功能特性来看，这款罗茨泵总成的结构设计可保证输出风压稳定，不会因为管网阻力的小幅波动出现风量大幅变化的情况，非常适合对送风量稳定性要求高的工艺环节。泵体的壳体采用足够厚度的铸造结构设计，可承受常规工况下的最高工作压力，不会因为长期承压出现壳体开裂的问题。散热筋的设计除了提升散热效率，还可以在运行过程中起到加强筋的作用，抵消泵腔内部压力对壳体产生的胀形力，保证泵腔的尺寸精度长期稳定，避免长期运行后转子间隙变大导致的效率下降。
