差速器齿轮总成结构设计

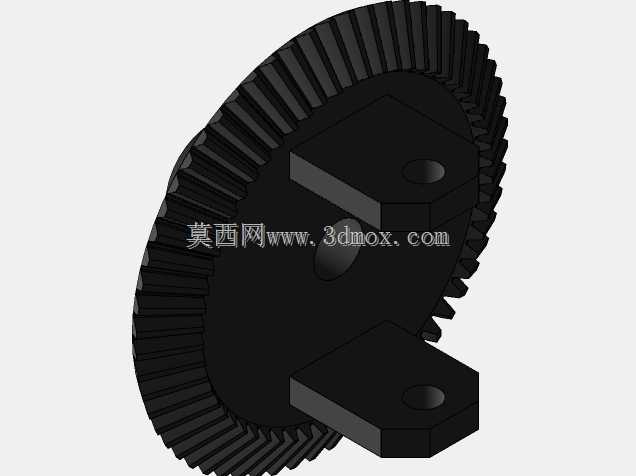

　　差速器是车辆传动系统中承担左右驱动轮转速解耦与扭矩分配的核心部件，这套三维结构完整呈现了开放式锥齿轮差速器的内部啮合关系、壳体支撑形式以及输入输出轴的布置逻辑。从整车布置角度看，该部件通常安装在驱动桥中部或变速器输出端，主减速器从动锥齿轮带动差速器壳体旋转，壳体再通过行星齿轮轴将动力传递给十字轴上的行星齿轮，最终由两侧半轴齿轮把扭矩输送给左右驱动半轴。

　　在直线行驶工况下，两侧车轮滚动阻力相近，行星齿轮仅随差速器壳体做公转运动，不自转，此时左右半轴齿轮与壳体保持同速转动，动力近乎均等分配。车辆进入转弯工况时，内侧车轮滚动半径对应的行驶轨迹更短，外侧车轮需要走过更长的弧长，若两侧半轴刚性连接，必然出现轮胎滑磨、转向阻力增大的问题。差速器内部的行星齿轮在此刻产生自转，允许两侧半轴齿轮以不同角速度旋转，同时行星齿轮与半轴齿轮始终保持齿面啮合，扭矩传递不会中断，从而在保证驱动力输出的同时吸收两侧轮速差。

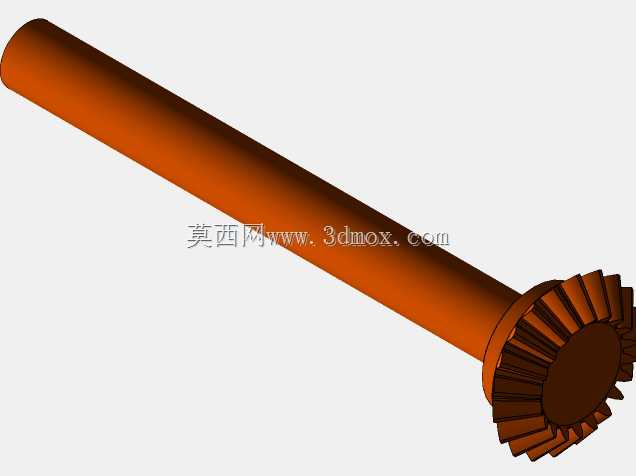

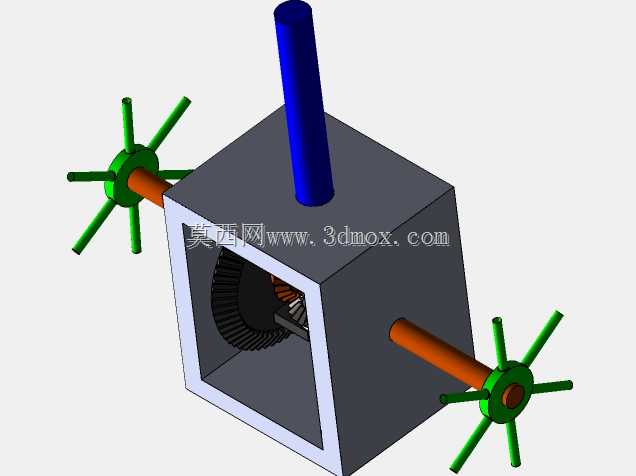

　　建模过程中，差速器壳体采用箱式腔体结构，侧面开设敞口便于观察内部锥齿轮啮合状态，实际量产壳体一般为铸钢或球墨铸铁件，腔体内部预留齿轮润滑油存储空间，壳体上设置轴承安装位以支撑整个差速器总成在桥壳内转动。输入轴垂直布置于壳体顶部，对应主减速器主动锥齿轮的输入路径，两根输出半轴沿水平轴线对向伸出，轴端通过花键与半轴齿轮连接，外部伸出段预留轮毂或法兰连接接口。

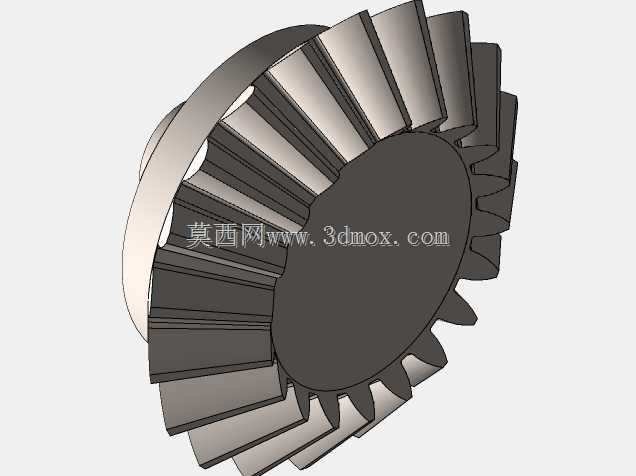

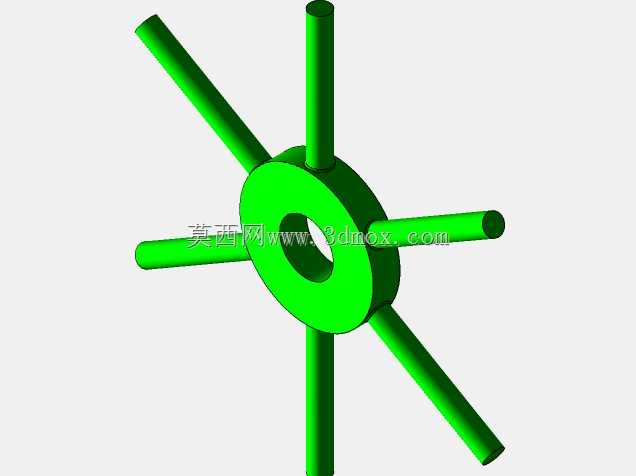

　　齿轮参数设计需要重点兼顾啮合重合度与齿面接触强度，半轴齿轮与行星齿轮均采用直齿锥齿轮形式，轴线相交呈九十度布置，行星齿轮通过铜质衬套或滚针轴承空套在十字行星轴上，保证自转灵活。齿轮啮合侧隙需控制在合理范围，侧隙过小会在热态下出现卡滞，侧隙过大则会导致换向冲击、噪声加剧。壳体内部齿轮副采用飞溅润滑，主减齿轮转动时搅动桥壳内齿轮油，使润滑油进入行星齿轮与行星轴、半轴齿轮与壳体垫片之间的摩擦面。

　　安装边界方面，差速器总成整体轴向尺寸需匹配驱动桥壳内腔宽度，两侧半轴轴端的连接法兰需与轮毂制动总成保持同轴，顶部输入轴轴线需与传动轴输出轴线对中，避免出现附加弯矩。壳体外部的加强筋布置在轴承座与腔体连接位置，用于承受齿轮啮合产生的径向力与轴向力，防止壳体受力变形破坏齿轮啮合精度。在四轮驱动车型中，前后桥会分别配置一套差速器，部分越野工况还会在差速器基础上增加锁止机构，当单侧车轮打滑时锁止差速功能，将扭矩强制传递给附着条件良好的车轮，提升复杂路面通过能力。

　　结构校核阶段需要重点验证齿轮齿面接触应力、齿根弯曲应力以及行星轴的剪切强度，差速器在车辆急加速、紧急制动工况下会承受冲击载荷，十字轴与行星齿轮内孔的配合面需要保证足够的硬度与润滑条件。整套三维模型清晰还原了动力传递路径与各零件的装配约束关系，可直接用于底盘传动机构教学演示、差速器原理验证以及新车型驱动桥结构方案参考。
