剪叉式高空作业升降平台结构

　　在车间设备检修、仓储高位理货、建筑外立面施工、厂区管线布设这类需要频繁改变作业高度的场景里，固定式或移动式剪叉升降台一直是替代脚手架、人字梯的主流方案，这套三维结构完整还原了单级剪叉升降平台的全部核心组成，从底部承载基座、交叉剪臂组、顶部作业平台到侧边防护栏、手动驱动轮组都做了等比例建模，没有省略装配关系，对刚接触升降设备结构设计的工程师来说，可以直接参考各部件的铰接点位布局。

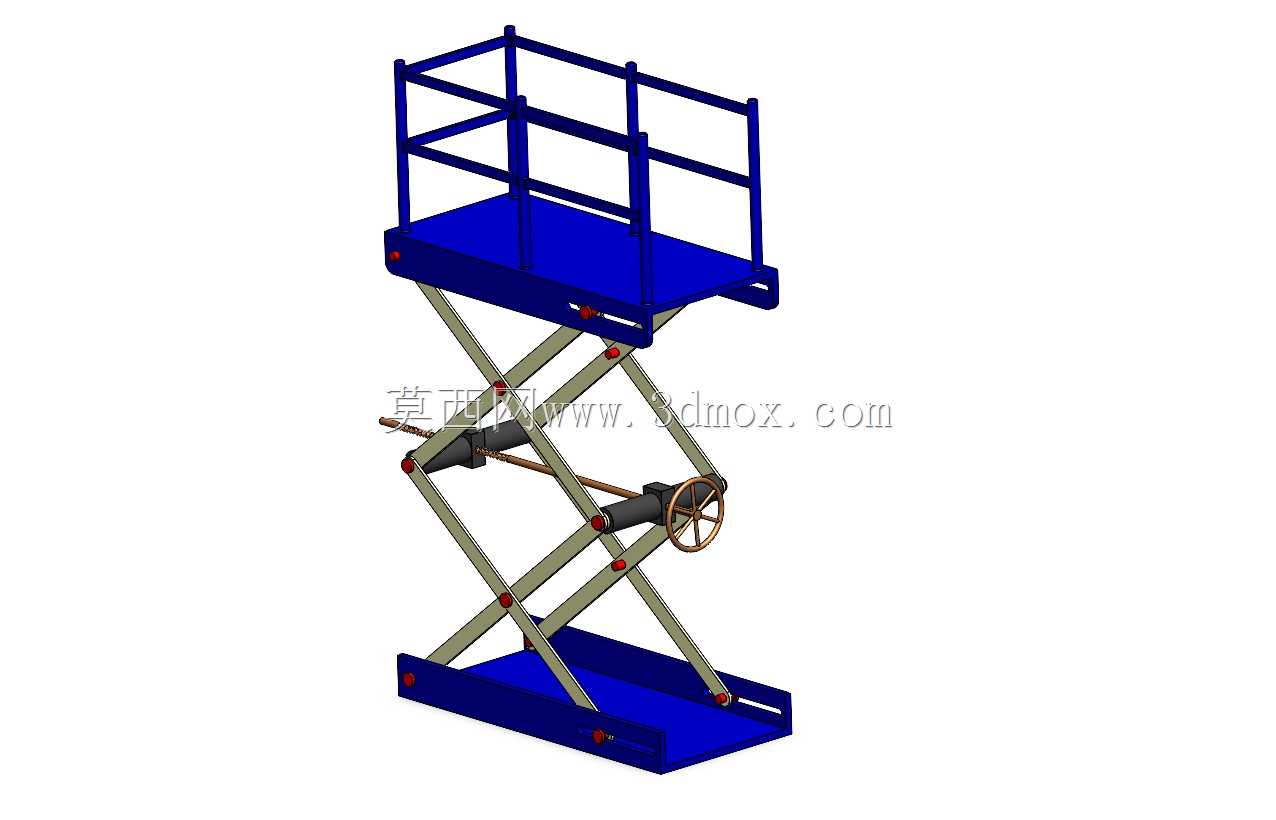

　　从实际落地用途来看，这类设备不需要外接复杂的动力管线，手动驱动的版本尤其适合没有稳定气源、电源的临时作业点位：比如户外广告牌维护、仓库零散货物的短距离举升、生产线旁临时的工件对位装配，操作人员转动侧方的手轮，通过传动丝杠带动剪臂的滑动端沿基座导轨平移，就能平稳改变平台的举升高度，全程没有冲击顿挫，停在任意行程位置都能靠丝杠的自锁特性保持高度，不会出现意外下坠的风险。

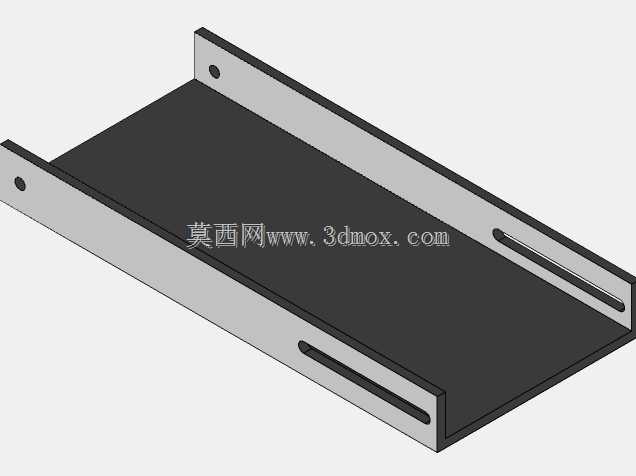

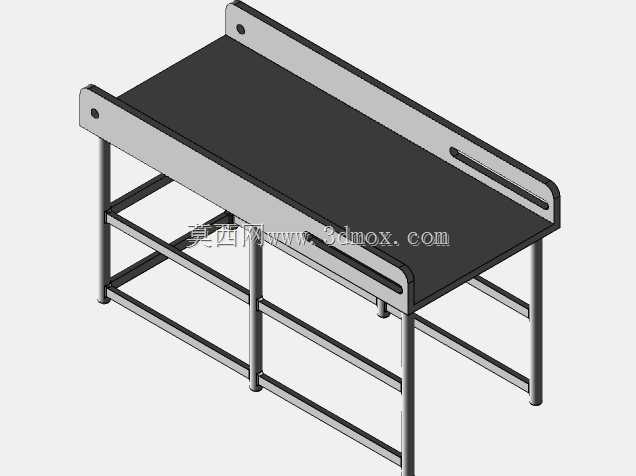

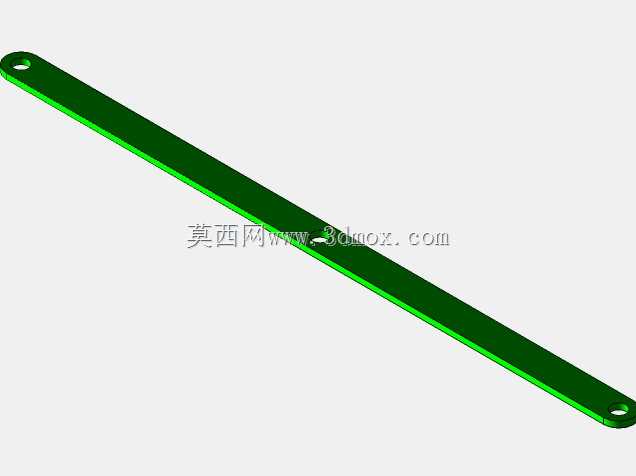

　　整套结构的设计逻辑完全围绕剪叉机构的受力特性展开：底部基座采用槽型折弯钢板拼焊，两端预留了地脚安装孔，既可以直接放置在平整水泥地面上作为固定工位举升台，也可以在基座下方加装脚轮转为移动作业设备，基座的长度方向完全覆盖剪臂完全收拢时的滑动行程，不会出现臂端伸出基座边界的情况，安装时只需要保证基座摆放区域的地面平整度在千分之五以内，不需要额外做大面积的地基预埋。两组交叉剪臂采用矩形型钢制作，臂身的所有铰接点都同轴布置，销轴穿过臂身铰接孔后两端加装开口销限位，转动副的间隙控制在合理范围，举升过程中两侧剪臂同步动作，不会出现平台偏摆。顶部作业平台采用花纹钢板铺焊，四周的护栏高度符合高空作业的安全规范，护栏侧方预留了作业工具挂点，平台边缘和剪臂的活动区域之间留足了安全间隙，操作人员站在台面上不会被运动的剪臂磕碰。

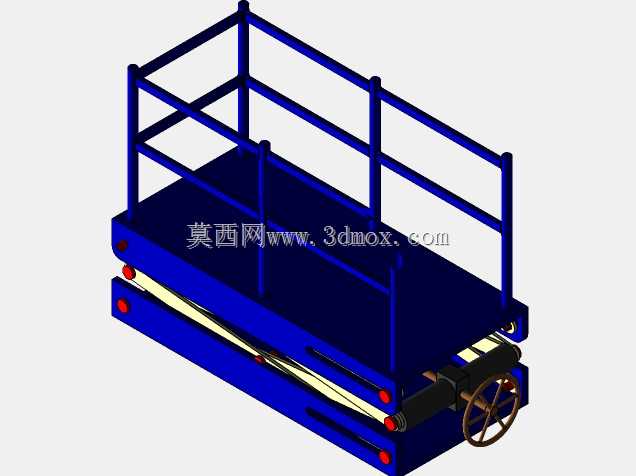

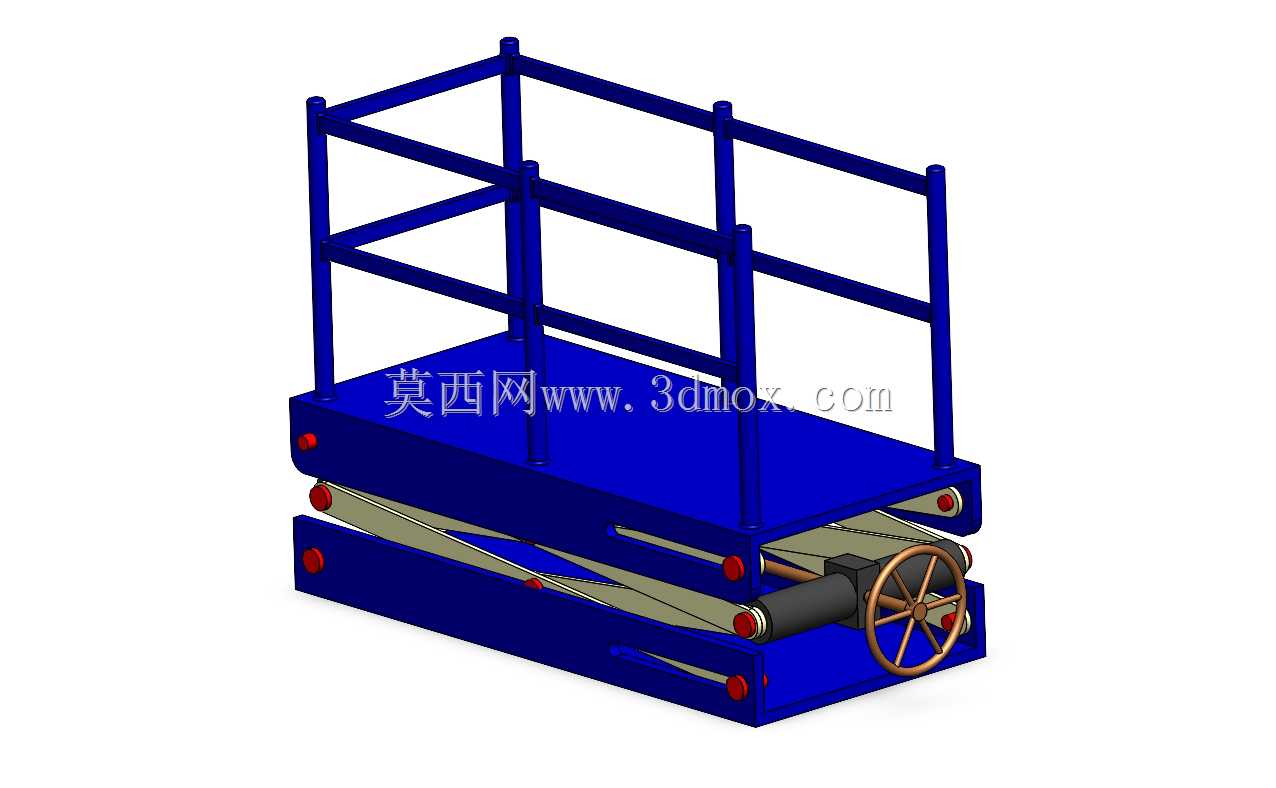

　　从外形边界来看，剪臂完全收拢时整机的总高度较低，能够直接通过普通车间的标准门洞，不需要拆解转运；平台举升到最高行程时，护栏顶部距离地面的高度满足单人站立作业的操作需求，平台的长宽尺寸设计为可容纳1到2名操作人员同时站立，同时携带少量手动工具，额定承载覆盖常规检修作业的重量需求。驱动部分的手轮布置在基座侧方的人手操作高度，操作人员站在地面就可以完成升降调节，不需要爬到平台上操控，丝杠的传动副做了防护遮挡，车间内的灰尘、焊渣不会直接落到螺纹面上，日常维护只需要定期向铰接销轴的油杯加注润滑脂，检查销轴的防松件是否脱落即可。

　　和多段剪叉的大高度升降台相比，单剪叉结构的侧向刚性更好，平台在高位时的晃动量更小，非常适合举升行程在两米以内的低空作业场景，建模时所有零件的装配约束都按照实际装配逻辑设置，运动仿真时可以直接模拟剪臂从收拢到完全展开的全行程动作，工程师在做衍生设计时，可以直接在这个基础结构上加装液压油缸替换手动丝杠驱动，或者在基座下方加装行走轮组、转向机构，快速衍生出自走式升降作业车，也可以根据现场的工位空间调整平台的长宽尺寸、剪臂的型钢规格，匹配不同的承载要求，整套结构没有冗余的复杂零件，加工工艺性好，所有结构件都可以通过常规的钢板切割、折弯、焊接工序完成制作，不需要特殊的定制加工件，制造成本可控，非常适合中小工厂自行改制适配自身的作业需求。
