标准渐开线直齿圆柱传动齿轮

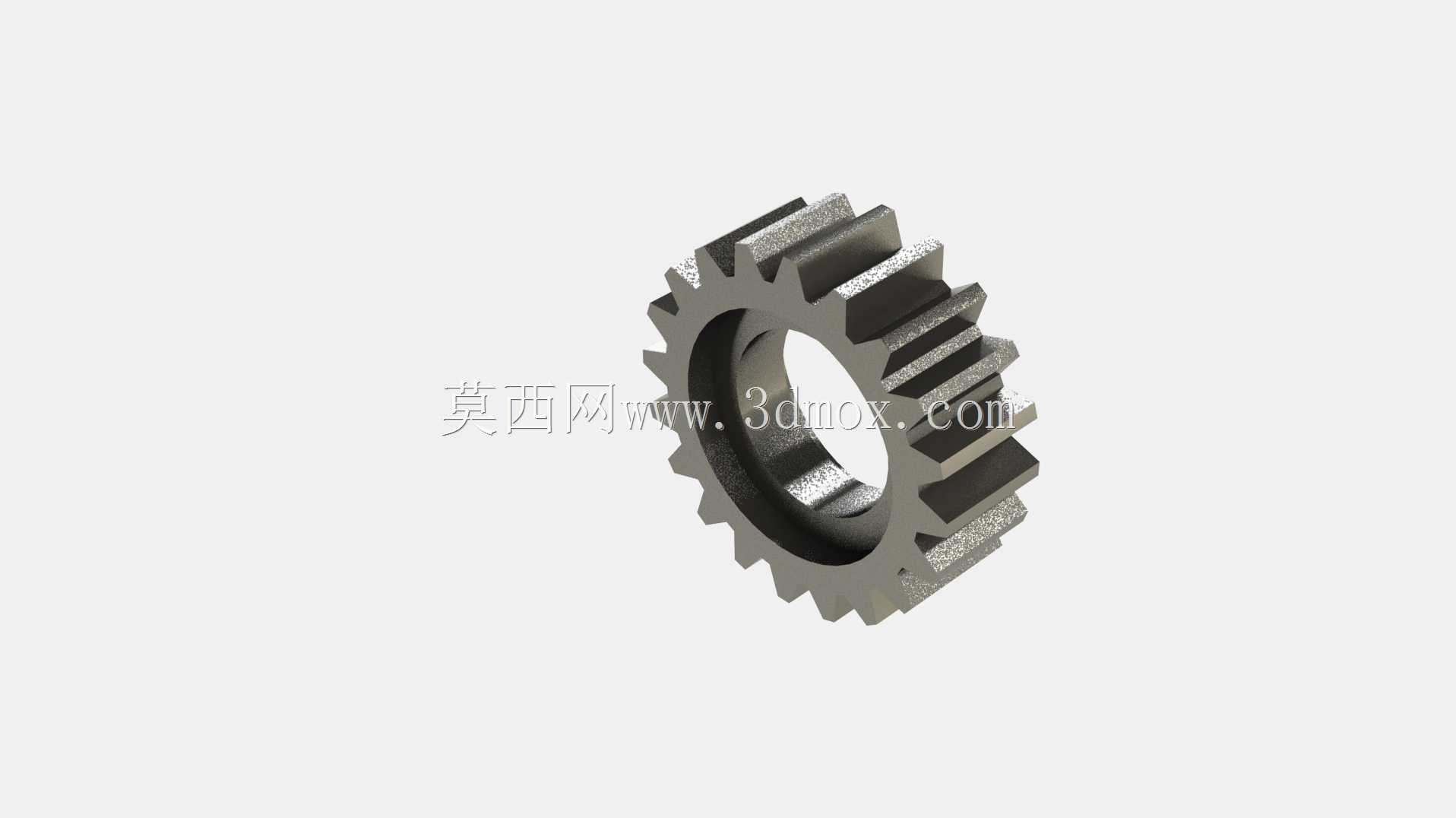

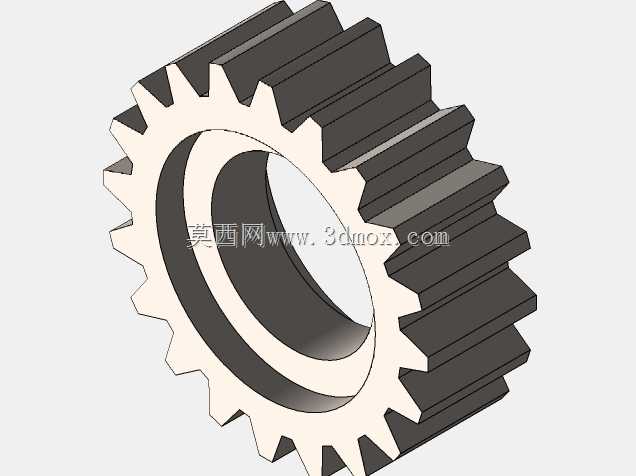

　　这款直齿圆柱齿轮是机械传动系统里应用覆盖面极广的基础啮合零件，整体采用等厚盘式结构，外圆周均匀排布标准渐开线直齿，中心设置贯通安装孔，齿向与齿轮端面完全垂直，没有螺旋角偏移，加工和装配的对中难度远低于斜齿、锥齿类零件。从实际产线的使用场景来看，这类齿轮大量出现在轻工输送线的减速工位、小型机床的进给传动链、包装设备的分度驱动单元、农用机械的动力传递分支以及普通工装夹具的手动调节机构里，但凡需要平行轴之间恒定转速比传递扭矩、对轴向窜动容忍度低、不希望传动过程产生额外轴向分力的场合，都会优先选用直齿圆柱齿轮作为核心传动件。

　　设计这款齿轮的三维结构时，首先要锁定的是安装边界：齿轮的轴向总厚度也就是齿宽，需要和配对啮合齿轮的齿宽做匹配，通常主动轮齿宽会比从动轮宽5到10毫米，避免装配时出现轴向错位导致齿面接触长度不足；齿轮中心的安装孔孔径要和对接轴的轴径公差严格对应，一般采用过渡配合或者小间隙配合，孔壁可以根据扭矩大小选择加工单键槽、花键或者设置紧定螺钉平面，保证齿轮和轴之间不会出现相对转动打滑。齿轮的外圆齿顶圆、齿根圆尺寸完全由模数、齿数和压力角三个核心参数推导而来，本次建模的齿形采用机械行业通用的20度压力角渐开线轮廓，齿顶处做了微小的倒角修缘，齿根位置保留标准过渡圆角，既可以避免热处理和重载工况下齿根应力集中出现断齿，也能降低齿轮啮合入齿瞬间的刚性冲击。

　　和斜齿轮相比，直齿齿轮在啮合过程中，轮齿是沿整个齿宽方向同时进入接触、同时脱离啮合，啮合的接触线是和齿轮轴线平行的直线，不会产生沿轴线方向的附加轴向力，支撑轴两端的轴承只需要承受径向载荷，不需要选用能承载轴向力的角接触轴承或者推力轴承，整套传动的支撑结构成本能明显降低，后期维护拆换也更简便。当然这种全齿宽同时啮合的特性也决定了它的传动平稳性弱于斜齿轮，高速运转时的冲击、振动和噪声会更明显，所以这类齿轮的常规适用转速一般控制在中低速区间，单级传动的线速度通常不超过每秒10米，在手动调节机构、低速重载输送工位、间歇运转的分度机构里使用时，它的承载能力和耐用性完全可以满足工况需求。

　　建模过程中齿形的还原精度是整个零件的核心，渐开线齿廓的生成需要严格按照展成原理推导轨迹，不能用简单的圆弧或者直线近似替代，否则实际加工出来的齿轮会出现啮合卡滞、侧隙不均匀、磨损速度过快的问题。齿轮的端面和内孔的同轴度、齿圈相对于安装基准孔的径向跳动公差，都需要在结构设计阶段标注明确，一般七级精度的传动齿轮，径向跳动公差要控制在0.02到0.05毫米区间，齿面的粗糙度根据使用场景区分：普通低速传动的齿轮齿面粗糙度可以取Ra3.2，中速或者载荷波动较大的工况，齿面会做淬火处理，粗糙度提升到Ra1.6，进一步降低啮合磨损。

　　从安装适配的角度来说，盘式直齿轮的轴向定位通常依靠轴肩和套筒完成，齿轮的两个端面要和内孔轴线保证垂直，端面跳动公差不能超过0.03毫米，锁紧之后齿轮不会出现偏摆。如果是用在多级减速的齿轮箱里，相邻两个啮合直齿轮的中心距必须严格按照理论中心距加工，预留的齿侧侧隙要根据工作温度、润滑方式调整：常温油润滑的工况侧隙取0.1到0.3倍模数即可，如果是高温工况或者开式传动、粉尘较多的场景，侧隙要适当放大，避免热胀之后轮齿卡死，也能容纳少量粉尘杂质，避免磨粒磨损加剧齿面损耗。这类齿轮没有复杂的曲面和特殊结构，不管是采用滚齿、插齿还是铣削加工都能快速成型，小批量定制的成本很低，备件替换的通用性极强，是设备传动设计里最基础也最可靠的动力传递零件。
