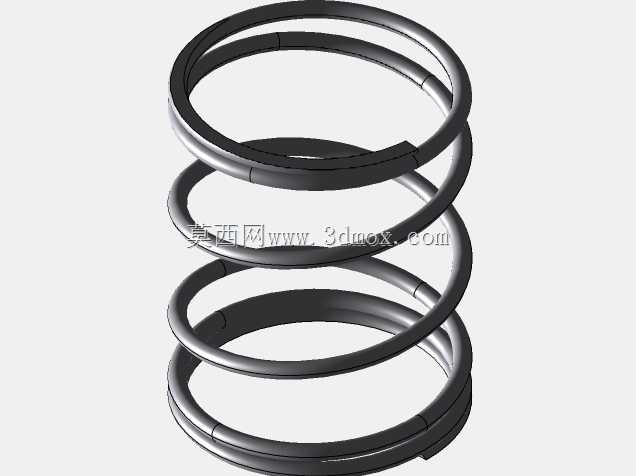

复古精密弹簧划规绘图量具结构

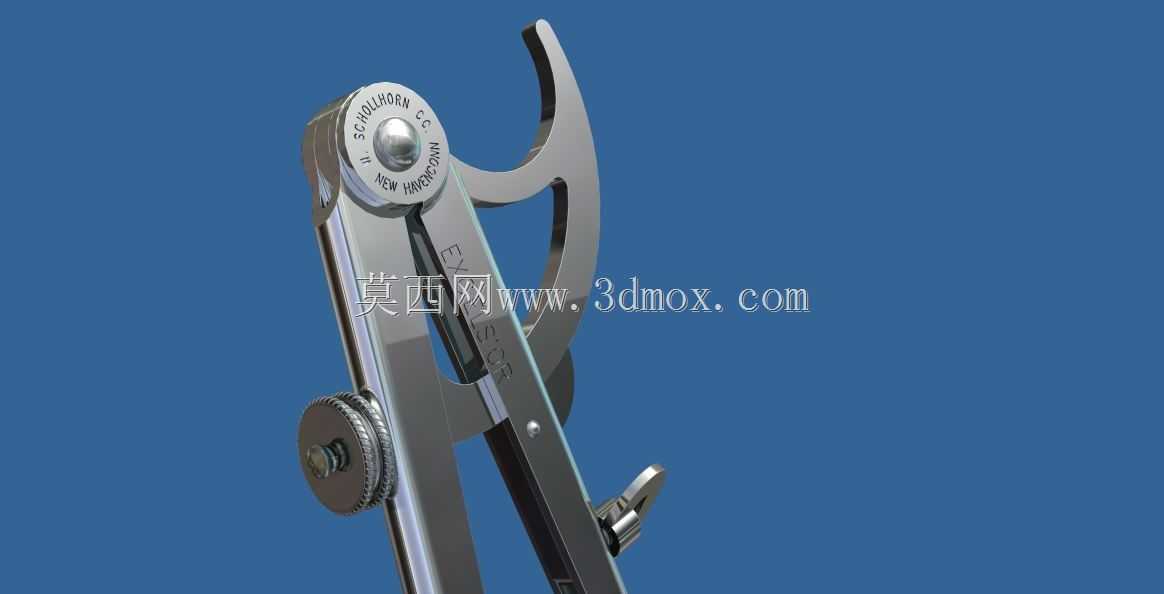

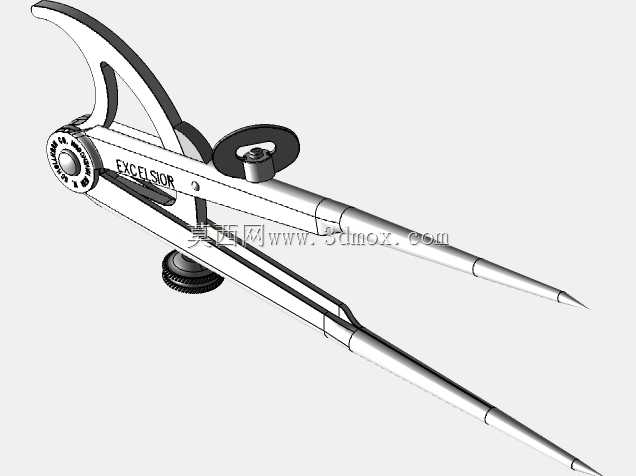

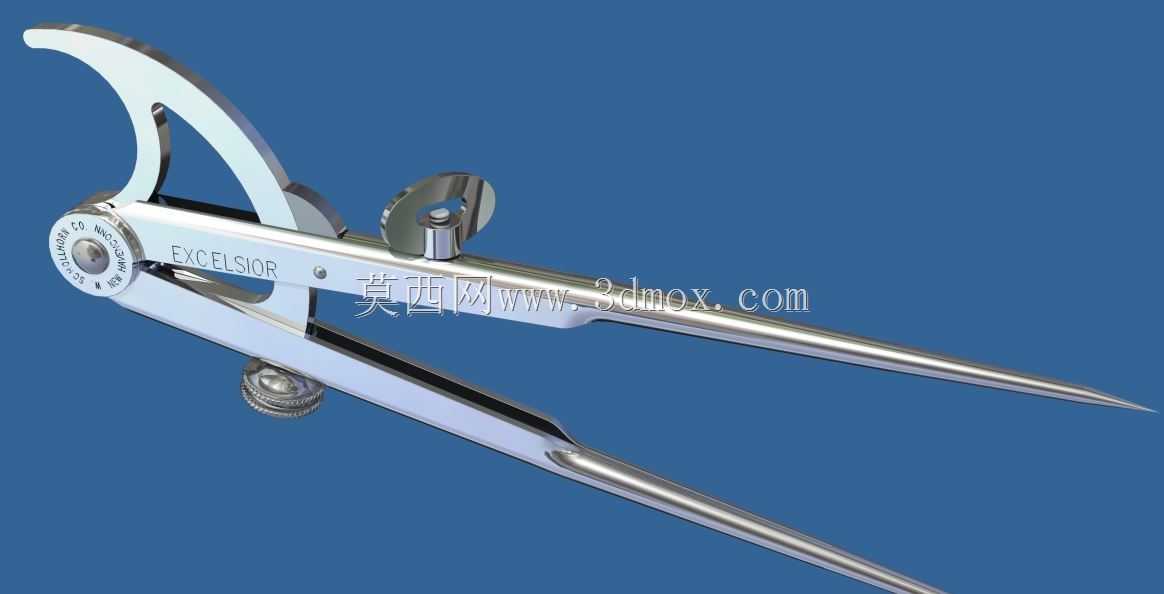

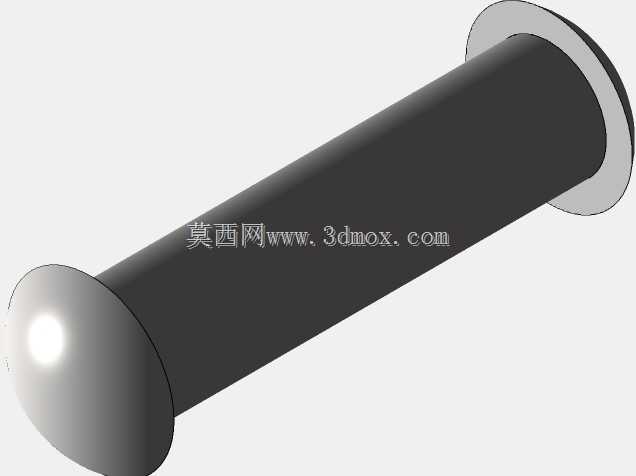

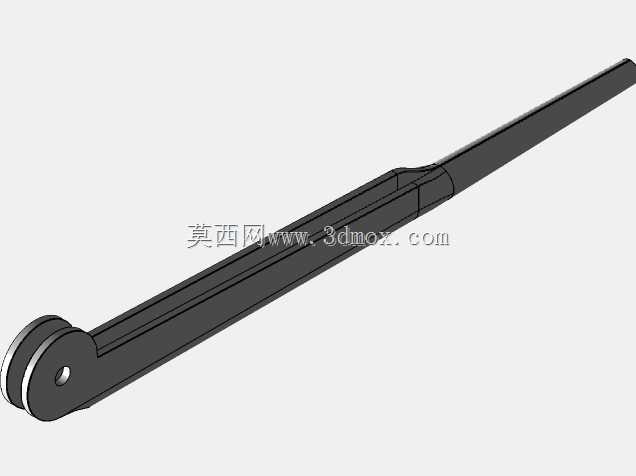

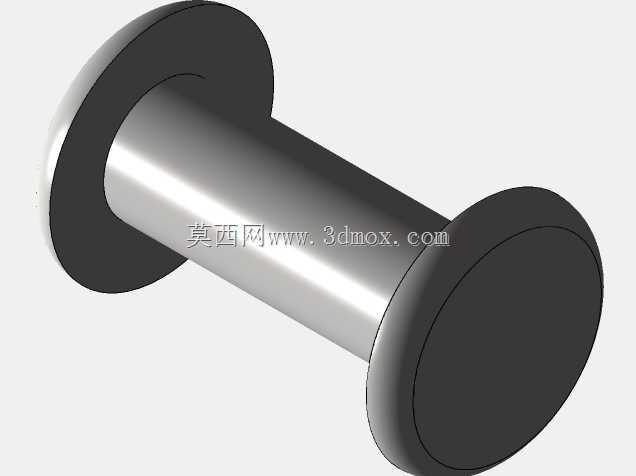

　　这套结构围绕手工制图与金属划线作业中的间距转移、圆弧绘制和点位复核展开，主体采用两支细长钢质规脚铰接布置，规脚末端收束为硬质针尖，工作时针尖直接落在纸面、木板或金属工件表面，通过开合角度控制两针尖间距，既能在图纸上绘制圆与圆弧，也能在钳工平台、钣金放样和木工作业中转移尺寸、等分线段、比对孔位。规脚截面采用窄而厚的长条形态，靠近铰接端逐渐加宽，既保证针尖受压时的抗弯刚度，又控制整体重量，长时间手持开合不易疲劳；两支规脚在铰接轴处叠合，轴端采用滚花旋钮压紧，松开时规脚可自由转动调整开度，压紧后依靠接触面摩擦力锁定角度，避免划线过程中规脚回弹或针尖滑移。

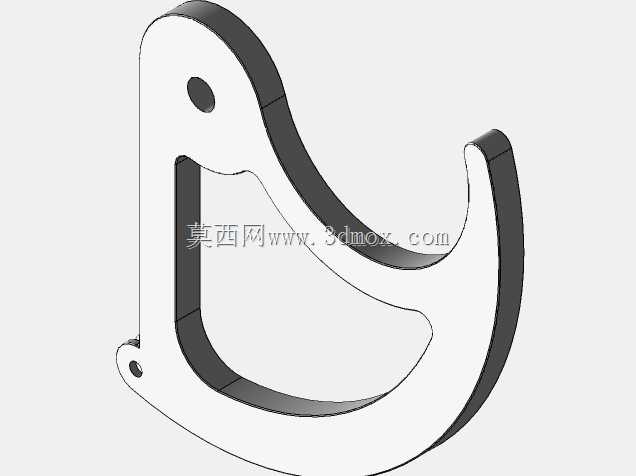

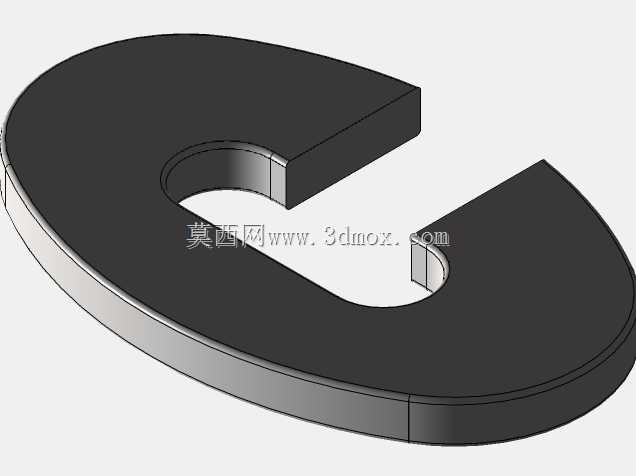

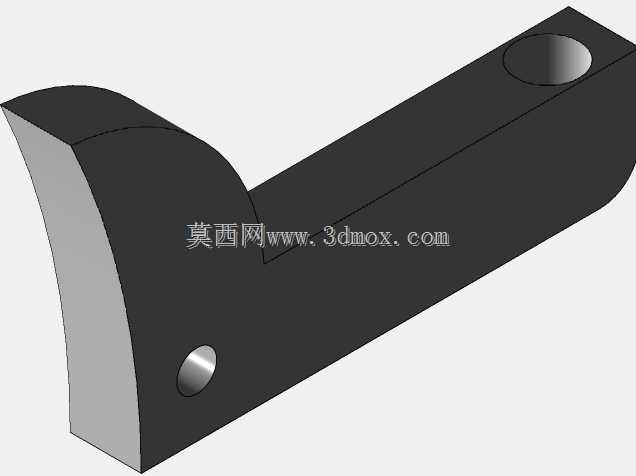

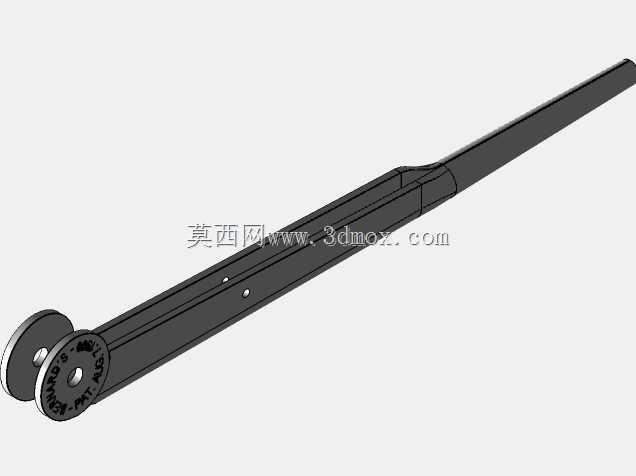

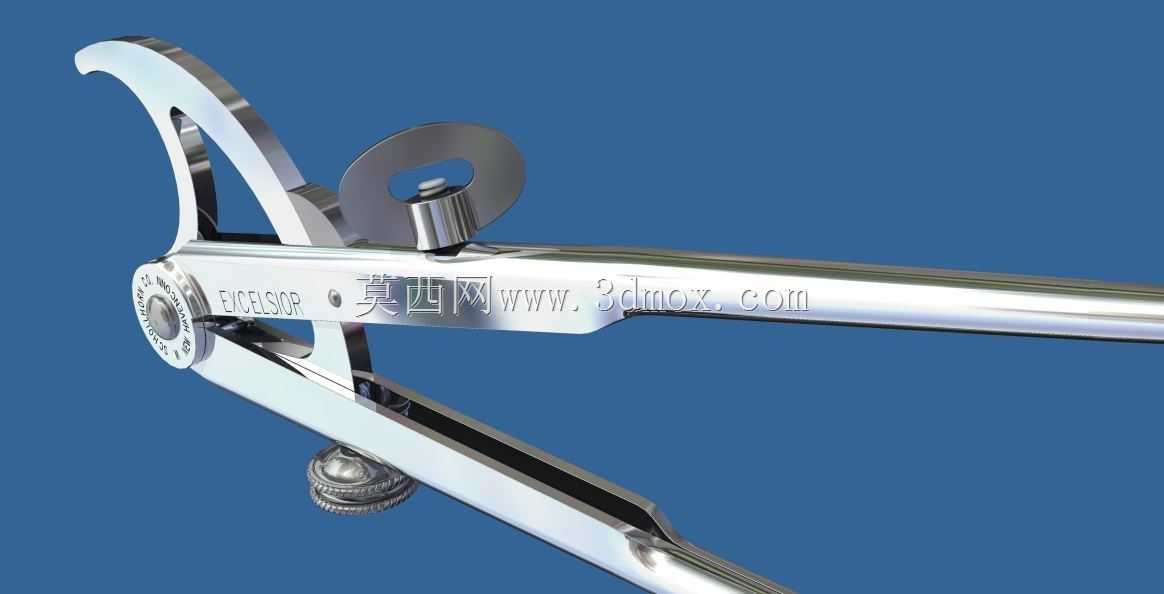

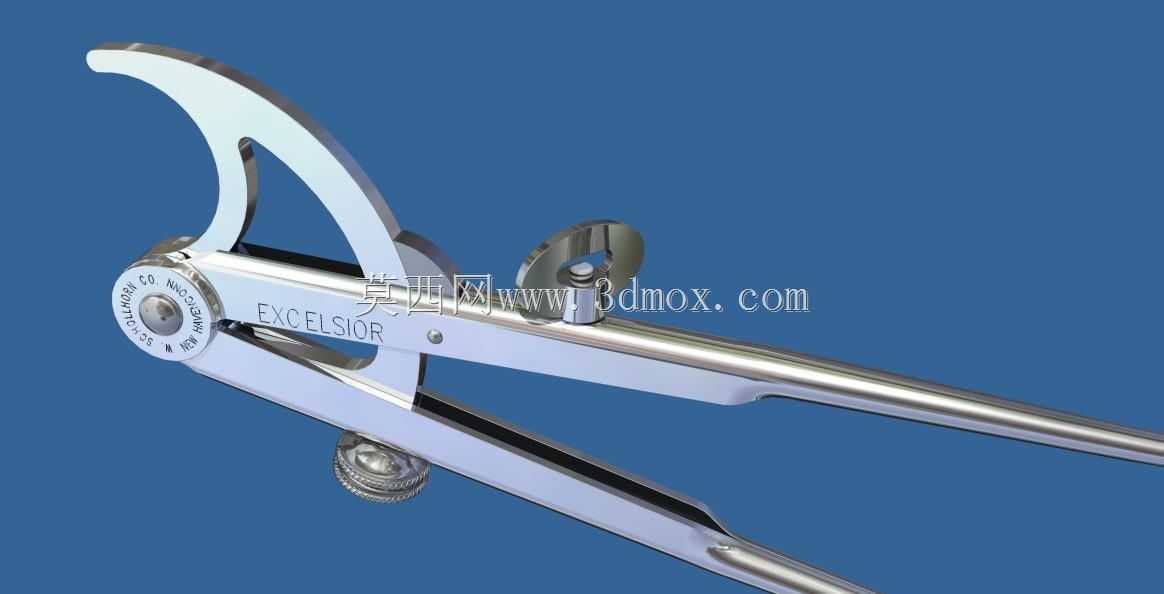

　　铰接区上方设置弧形限位板，弧形槽与规身连接，配合中部锁紧螺钉形成开度约束，粗调时先将两针尖对准目标尺寸或基准点，再旋紧螺钉使弧形板与规脚夹紧，细调阶段可通过螺钉微量改变规脚夹角，适合小半径圆弧和窄间距尺寸的反复取用。规身侧面刻印规格标识，平面区域用于承载品牌与量程信息，实际使用中也可作为擦拭防锈油和检查规脚平直度的基准面。两支规脚内侧靠近中段位置保留贴合面，闭合时两针尖能够准确重合，这一细节直接决定划线起点的重合精度；若针尖磨损或出现轻微错位，可通过修磨针尖锥面并检查闭合状态恢复精度。

　　从操作路径看，作业人员通常先以一手扶住铰接轴附近，将一个针尖压入圆心或基准孔位，另一手推动另一规脚绕基准点旋转，针尖在材料表面留下连续细线；在金属平台上使用时，下压力度需要控制在既能形成可见冲痕或划线痕迹、又不使针尖打滑的范围内。弧形锁紧结构承担定距作用，当需要在多个零件上重复相同孔距或折弯余量时，可一次调好开度并锁紧，随后连续转移测量，减少钢尺反复比对带来的累积误差。规脚尖端采用细长锥形，越靠近端部直径越小，能够贴近台阶边缘、划线针盘和样板轮廓进行作业，适合狭窄区域的点位标记；锥段向后平滑过渡到较宽规身，避免尖端受力时在根部产生应力集中。

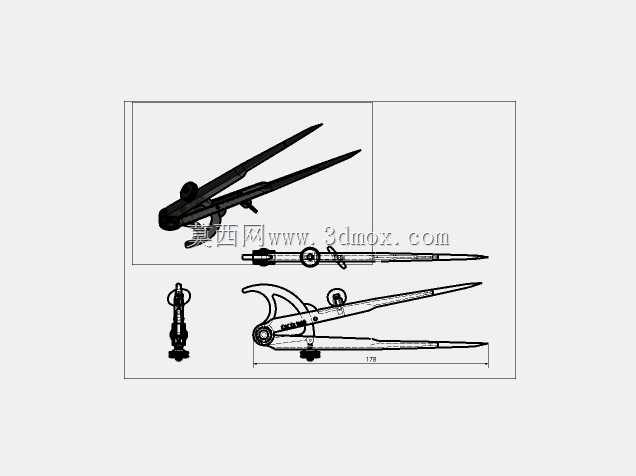

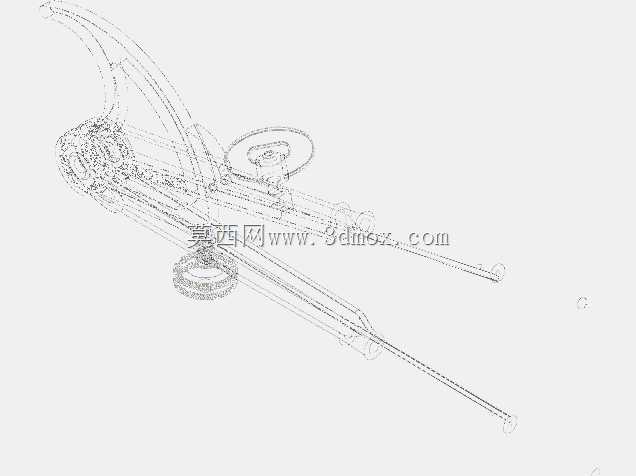

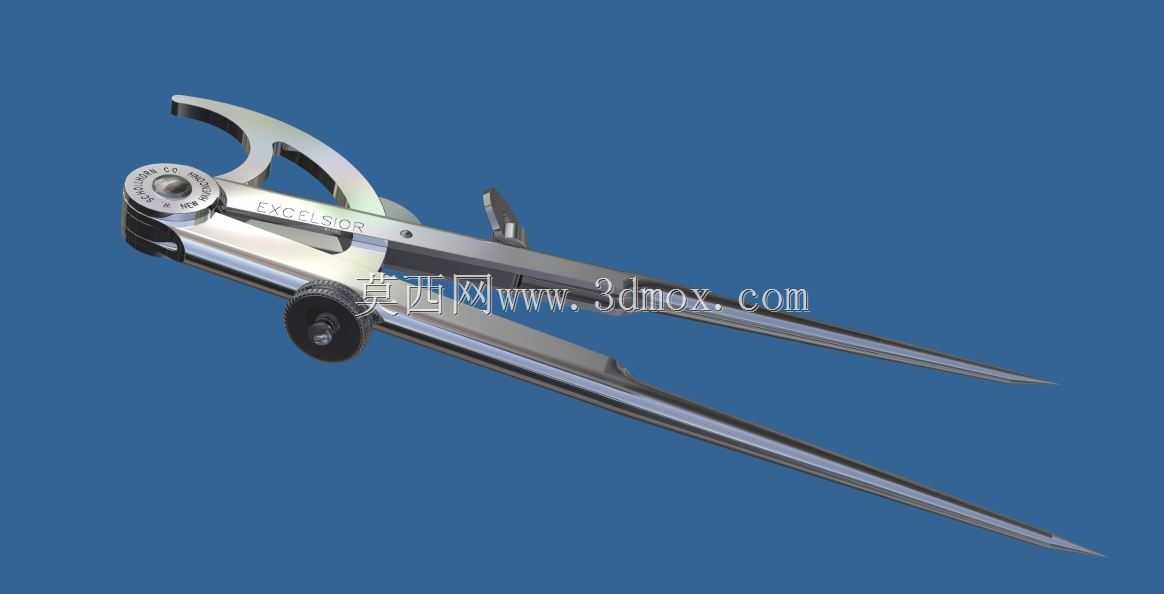

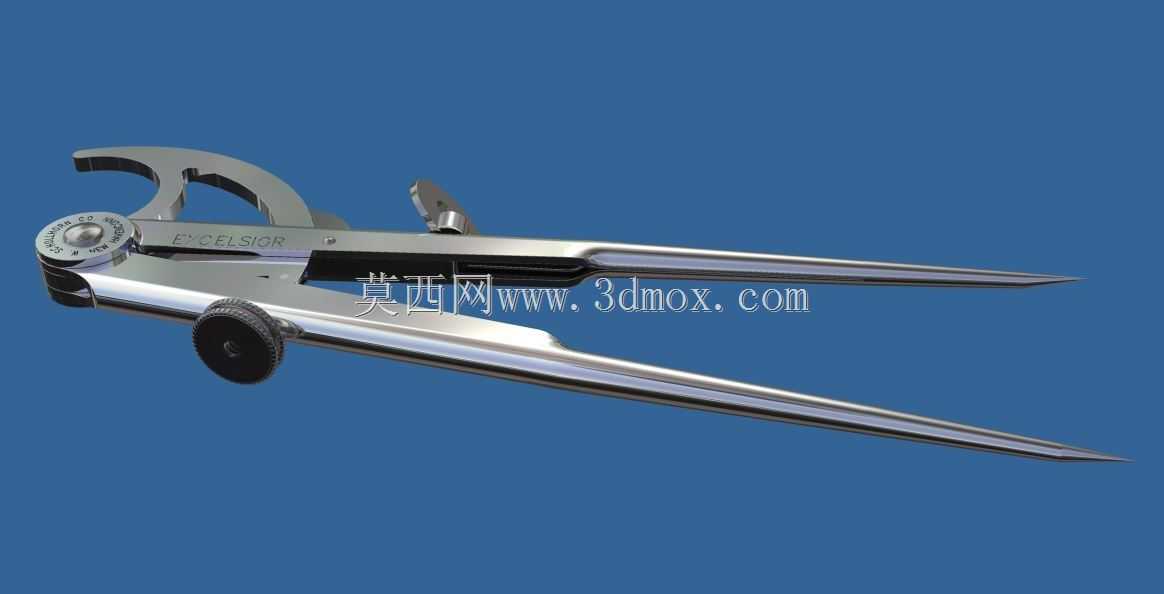

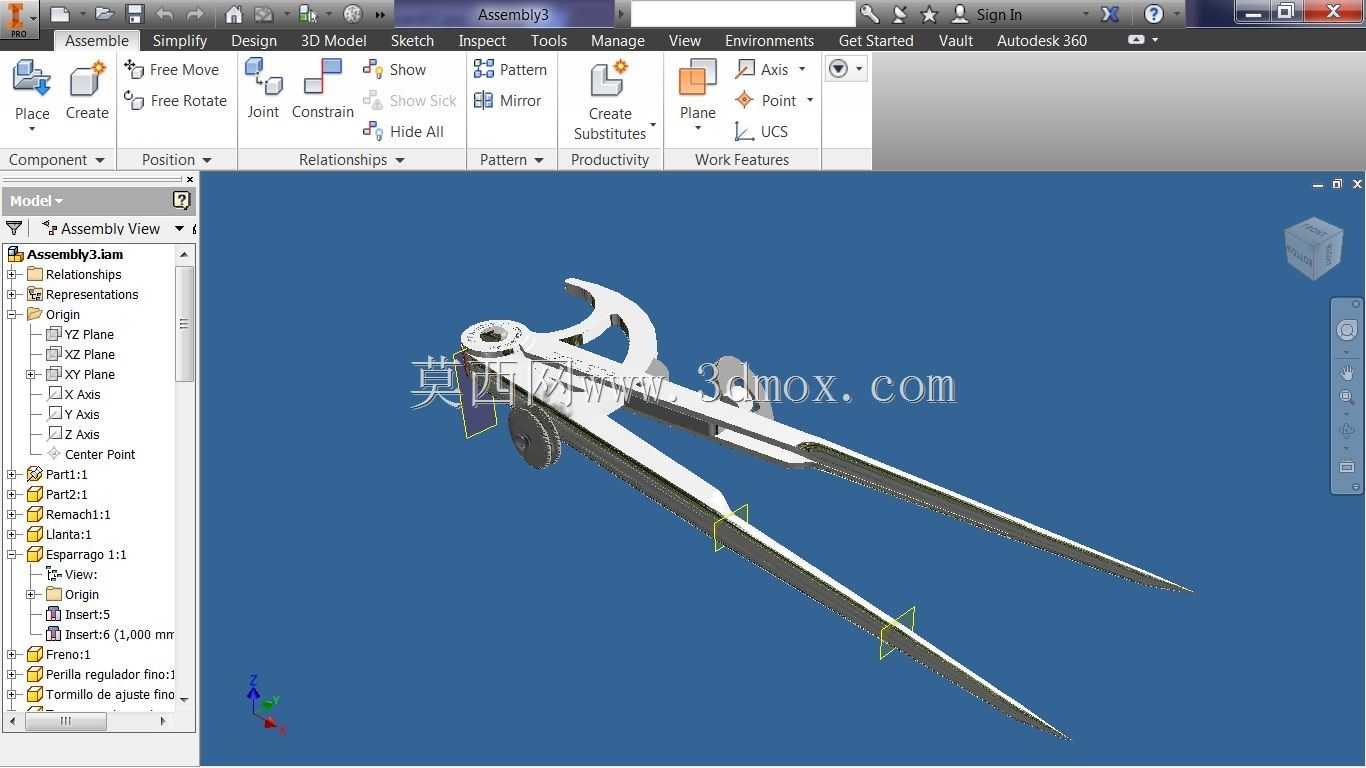

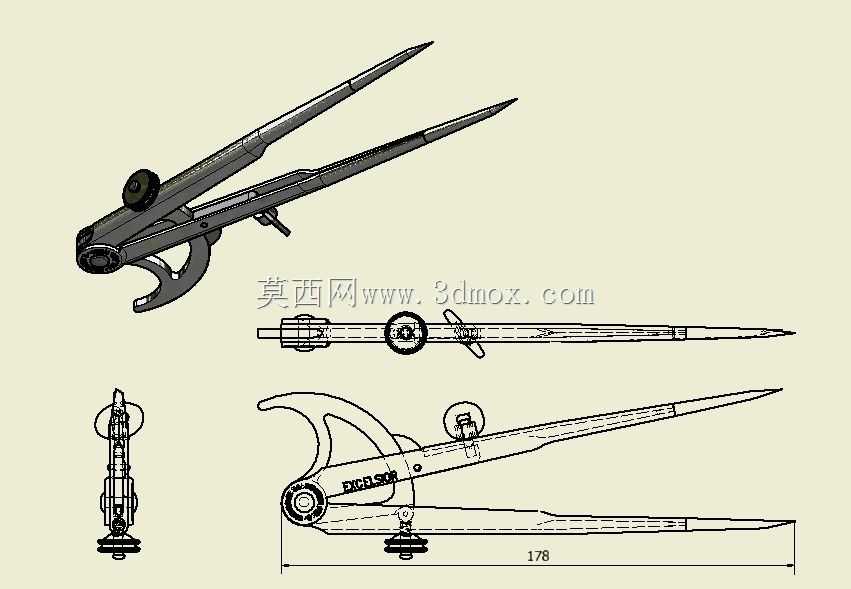

　　外形边界上，该工具属于细长铰接式手持量具，展开后两规脚呈锐角张开，最大工作半径取决于规脚有效长度与铰接限位范围；闭合状态下两支规脚近似并拢，便于放入绘图工具抽屉或钳工工具箱。铰接轴、锁紧旋钮和弧形板均集中在工具上部，下部为长而窄的规脚，这种质量分布让握持点靠近旋转中心，操作时手腕只需小幅度转动即可控制划线轨迹。安装与收纳边界方面，该结构不需要固定在设备上，使用时要求底面或工件表面具备稳定支撑，针尖周围应避免与锉刀、凿子等硬质工具混放，防止尖端磕碰；在三维建模中，铰接轴应保留真实转动间隙与配合关系，弧形槽和锁紧螺钉需要体现可调行程，规脚针尖则应做成独立特征，便于后续按磨损状态修改锥角和尖端半径。

　　设计思路上，整体没有复杂传动件，重点在于铰接可靠性、开度锁定稳定性和针尖重复对位能力。滚花旋钮外缘增加齿纹，方便戴手套或手指有油污时旋拧；弧形板既像限位片又像加强片，能够分担规脚张开时的侧向力；规脚表面金属抛光处理有利于清洁防锈，在车间环境中沾附石墨粉、划线液或金属屑后可直接擦拭。对于结构设计人员，建模时应关注两支规脚在不同开度下的干涉关系：锁紧螺钉穿过弧形槽后，其头部不能在规脚转动过程中摩擦规身；针尖旋转形成的轨迹平面应与规脚主平面一致，若铰接轴存在侧向间隙，划线半径会出现偏差。该类工具虽结构简单，但对配合面、尖端几何和锁紧摩擦力的表达要求较高，适合作为手工量具、教学演示以及复古工装场景中的高精度细节部件。
