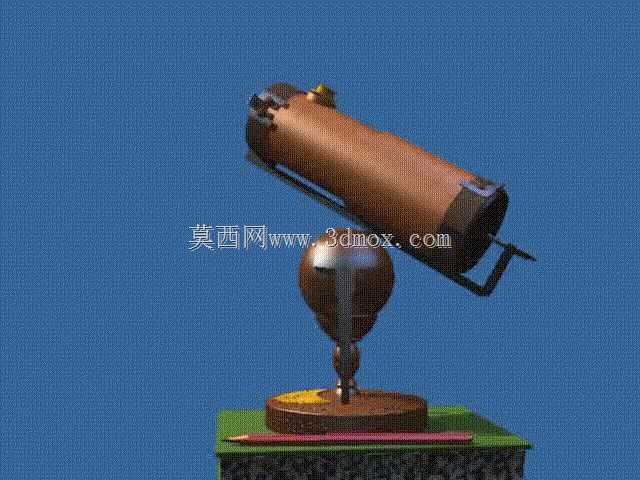

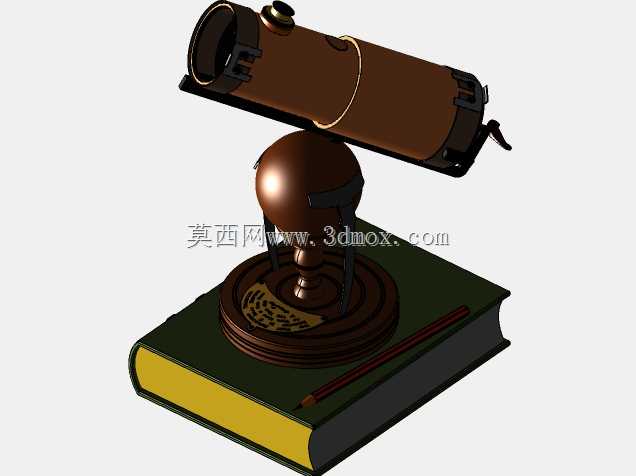

这套反射式天文观测装置的三维结构,完整还原了早期光学观测器械的机械布局,镜筒采用长圆筒构型,主镜安置在筒身底端,入射光线经筒口进入后投射至主反射面,再转向侧方目镜端完成成像,整套光路没有透射式物镜的色差约束,靠反射面完成光线汇聚,结构逻辑完全贴合反射式光学设备的核心原理。
从实际使用场景来看,这类装置既可以作为天文科普展区的展陈教具,用来演示反射望远镜的光路走向,也能作为复古光学器械的结构参考,给小型民用观测设备的外观与结构设计提供参照;桌面级的安置方式不需要额外浇筑观测墩,放置在平整工作台面即可完成架设,配套的俯仰调节转轴可以带动镜筒在竖直面内调整指向,底部回转支承能够让整台镜身绕竖直轴水平旋转,两个自由度配合就能覆盖全天区的观测指向,调节到位后靠转轴处的摩擦锁紧结构固定角度,避免观测过程中镜筒自行偏移。

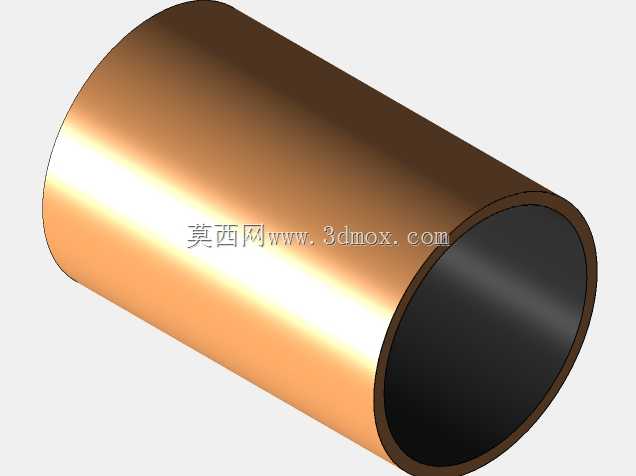

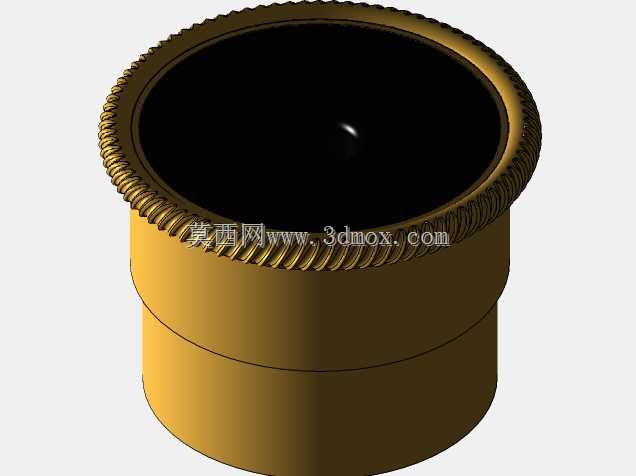

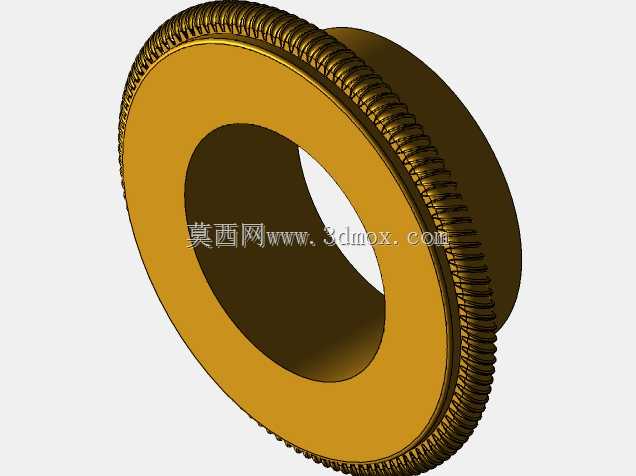

镜筒主体采用铜锡合金质感的长筒结构,筒壁厚度控制在合理范围,既保证长径比下的筒身刚性,避免薄壁筒受重力发生挠曲变形,改变主镜与目镜的相对位置,也不会因为筒壁过厚导致整体重量超标,给支架带来额外负载。筒身两端分别设置主镜安装座与目镜接驳位,主镜座预留了反射镜片的安装贴合面,侧面的目镜支座伸出筒壁,和主光轴呈固定夹角,装配时不需要反复调整光路角度,靠加工精度就保证反射光路的对位基准。
支撑部分采用球铰式俯仰关节,球体下方衔接阶梯式立柱,立柱落在圆形木质底座上,底座和台面接触的底面做平整处理,增大接触面积降低整机重心,球铰结构可以在俯仰摆动时提供均匀的阻尼感,转动过程没有卡顿空位,操作人员单手扶着镜筒就能缓慢调整观测角度,松手后靠关节阻尼保持姿态。底座前方还延伸出小型置物平台,可以放置备用目镜、调节扳手这类小配件,和整机复古的外观风格统一。
外形尺寸方面,整台设备属于桌面安置规格,镜筒长度占整机高度的六成左右,水平回转时镜筒尾部的摆动半径不会超出底座轮廓太多,安置时只需要在台面上预留出略大于底座直径的圆形空间,再留出镜筒俯仰摆动的竖向空间即可,不需要额外的外接固定件。安装边界上,底座底面为完全平面,只要台面平面度满足常规工作台要求,放置后就不会出现晃动感;球铰立柱和底座之间采用止口定位,装配时同轴度容易保证,不会出现立柱倾斜导致镜筒转动卡滞的问题。
设计思路上,这套结构没有采用复杂的电动跟踪机构,完全靠手动调节完成指向,结构零件数量少,传动环节只有回转和俯仰两个转动副,日常维护只需要定期给转轴处补充润滑,清理镜筒内壁的杂光遮罩即可;铜合金筒身的热膨胀系数均匀,在环境温度缓慢变化时,筒身长度的形变不会让主镜和目镜的相对位置出现超差偏移,比薄壁塑料筒身的尺寸稳定性更好。镜筒内壁预留了挡光环的安装位置,可以遮挡筒壁反射的杂散光,避免杂光进入目镜降低成像对比度,所有结构件的棱角都做了圆弧过渡,既符合复古器械的外观质感,也避免操作调整时棱角划伤手部。

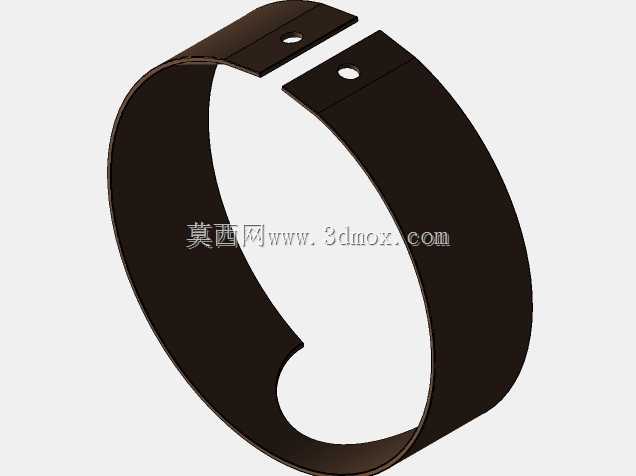

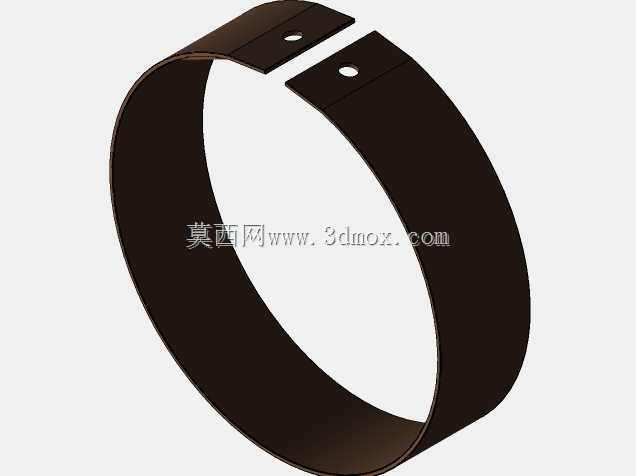

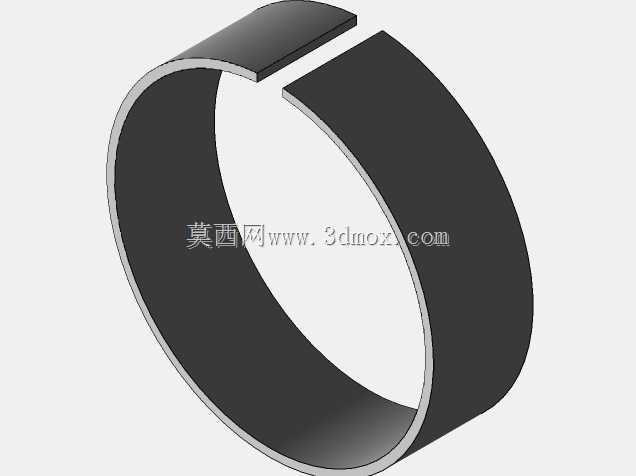

从结构建模的角度来看,整套装置的零件拆分清晰,镜筒、端盖、目镜座、球铰关节、立柱、底座各自为独立零件,装配关系以同轴配合和端面贴合为主,没有复杂的异形曲面加工难点,不管是做外观3D打印验证,还是拆分零件做金工件加工,都能直接从三维结构中提取尺寸基准;镜筒和支架的连接抱箍包裹在筒身中段,抱紧力均匀分布,不会出现局部应力集中导致筒身变形的问题,抱箍和下方球铰的支架连为一体,力传递路径直接,镜筒的重量通过抱箍直接传递到球铰、立柱,最终落在底座上,整条受力链路没有薄弱的悬臂环节,长期使用也不会出现支架弯曲下沉的问题。
