老式明装圆形机械门铃内部结构

　　这款圆形明装机械门铃主要面向住宅入户门、木工房门、老式室内门以及需要保留复古外观的改造场景。它的核心作用是在访客按压门外按钮时，通过内部机械与电气触点完成信号触发，进而驱动室内发声装置提醒屋内人员。与现代无线门铃相比，这种结构更强调实体安装、机械反馈和长期可维护性，适合在固定布线、低电压控制回路或传统门禁系统中使用。

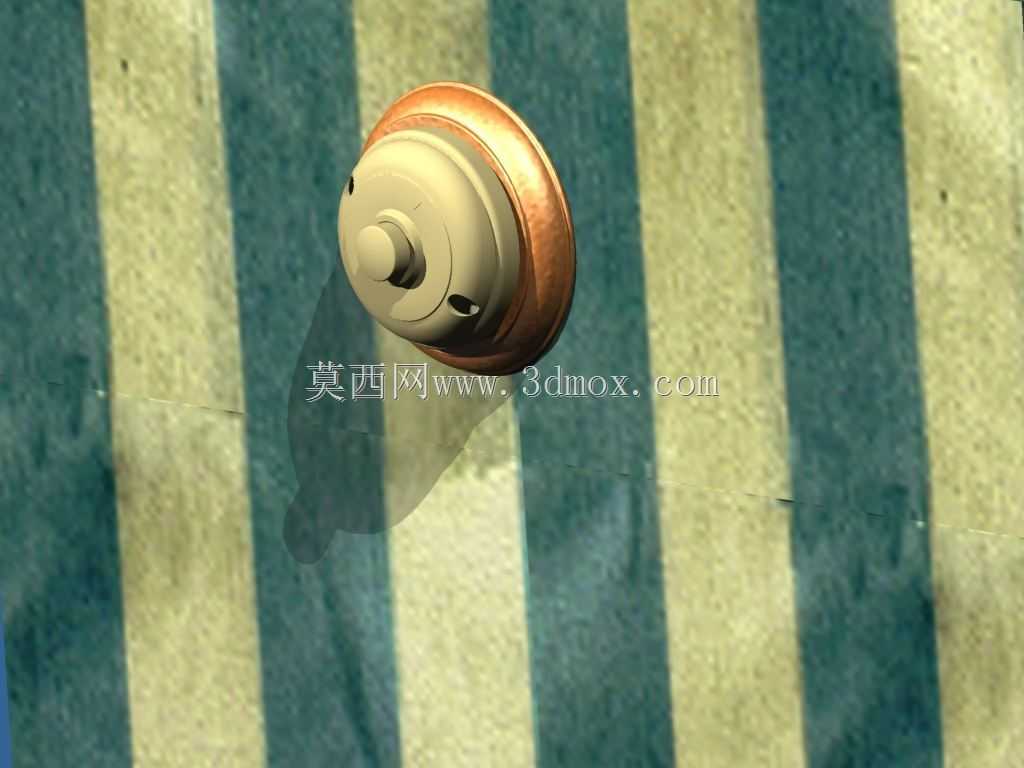

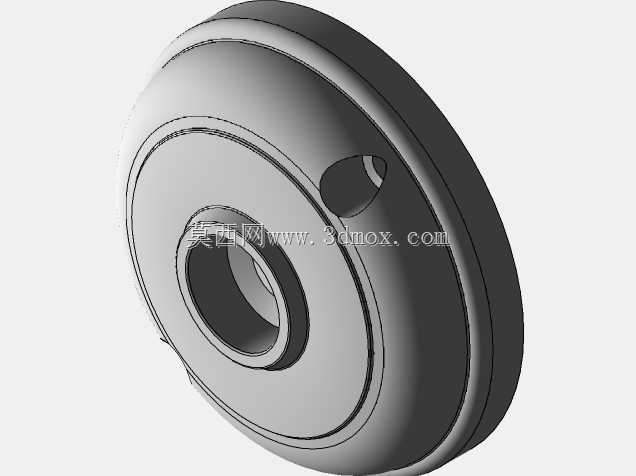

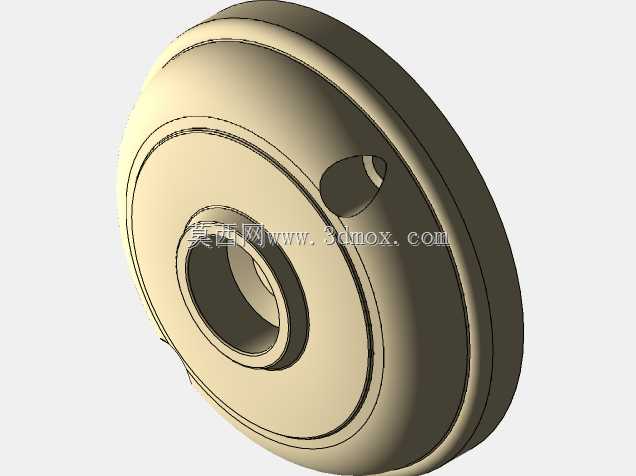

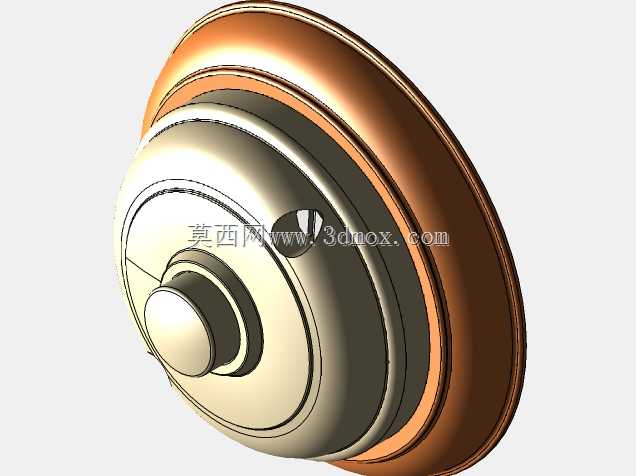

　　从外观上看，产品采用圆盘式底座配合圆形外盖，正面中央设置凸起按钮，按钮周围形成环形装饰面。圆盘轮廓能够减少尖锐边角，安装在木门、门框旁墙面或金属门板上时，视觉上比较收敛。外盖与底座之间通过螺钉固定，边缘保留足够的搭接宽度，既可以遮盖安装孔，也能在日常擦拭、门板振动和轻微碰撞时保护内部触点。底座上的安装孔位需要与门板或墙面预设位置对应，孔距应避开门板边缘、木纹开裂区以及门锁把手运动范围，避免后续按钮受力后出现松动。

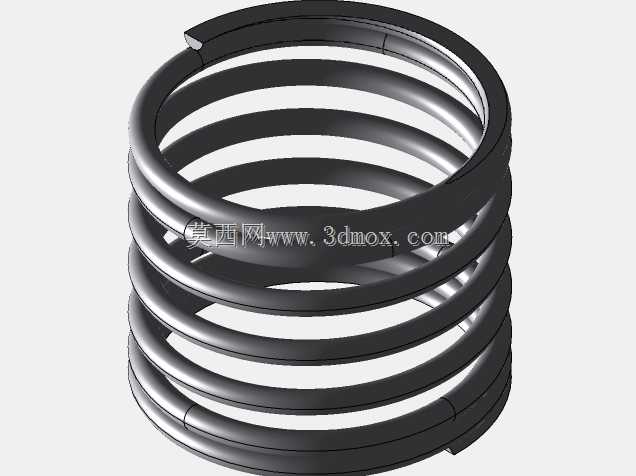

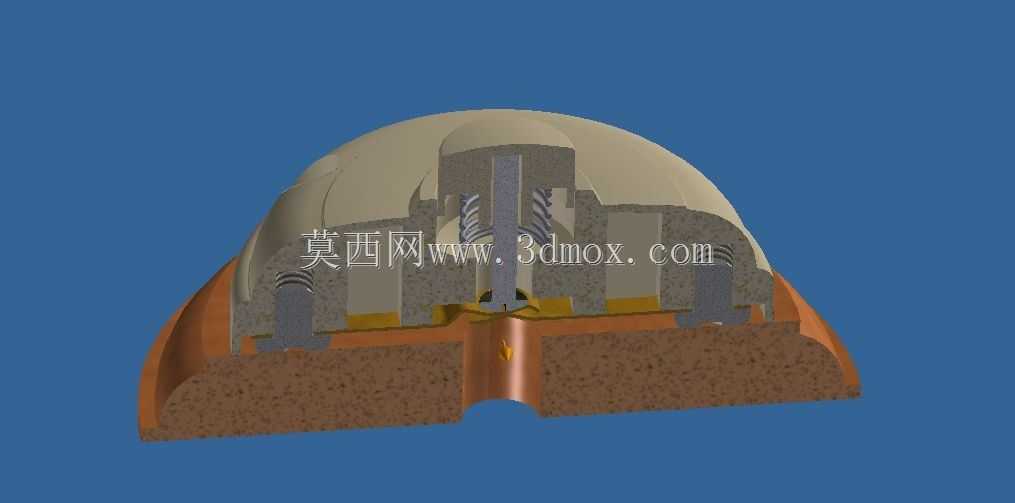

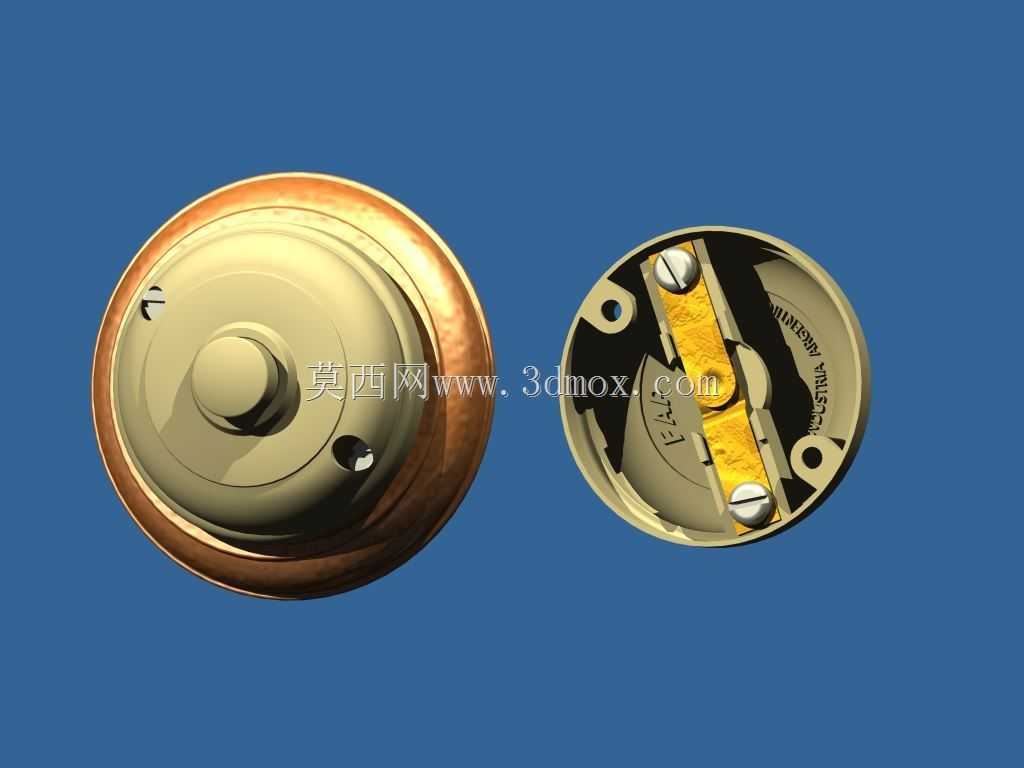

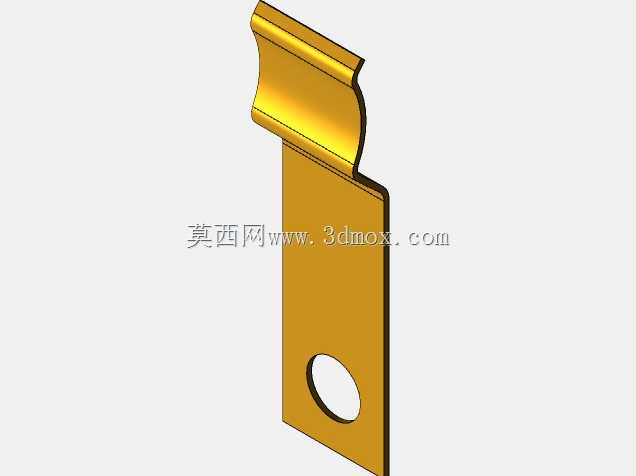

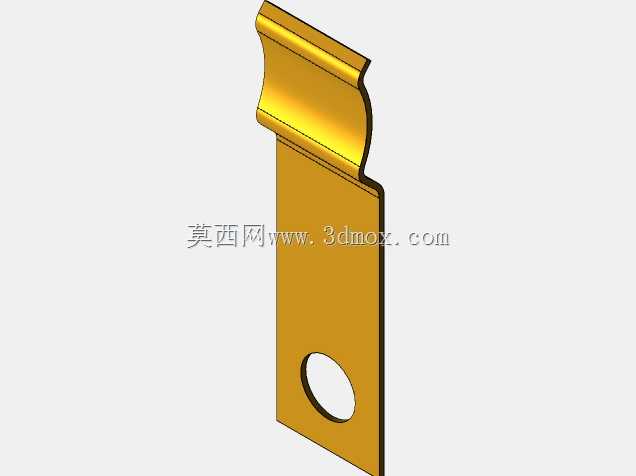

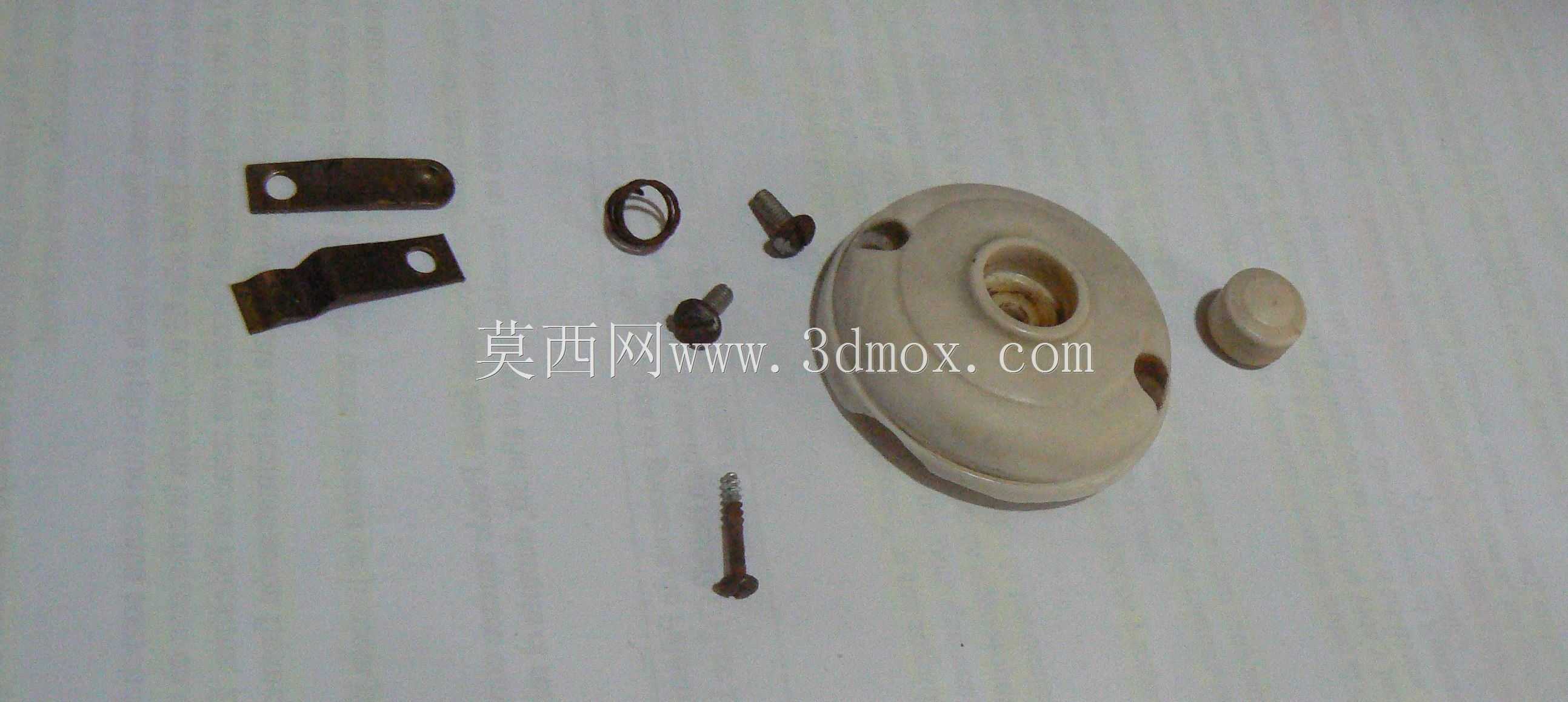

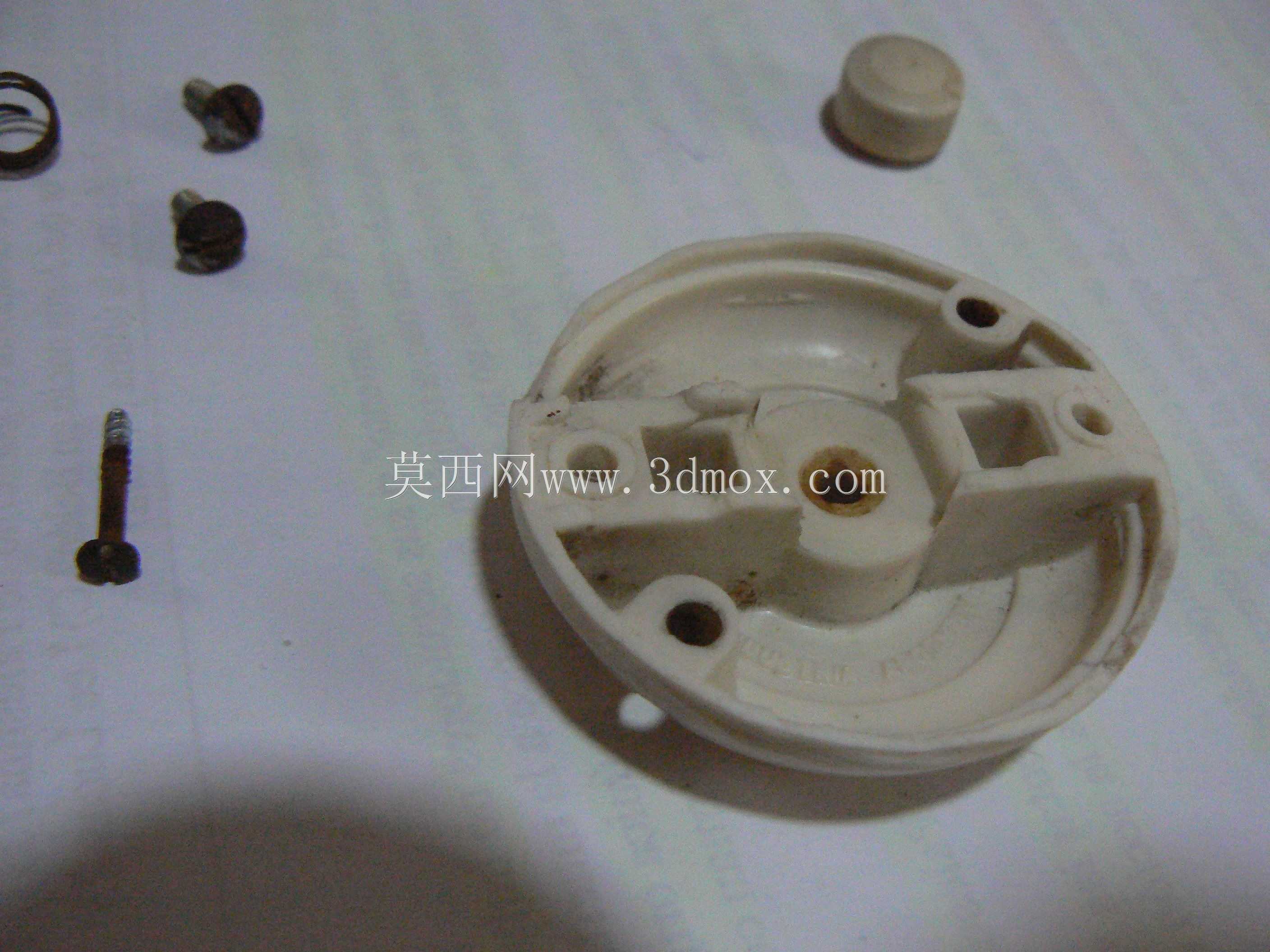

　　内部结构是该模型最值得关注的部分。剖开后可以看到圆形壳体内布置了导电片、绝缘支撑、螺钉固定点和按压传动区域。触点片采用弹性金属材料，依靠自身弯曲变形实现通断；按钮下压时，中央传动件推动导电片靠近对应触点，回路闭合；松开后，弹性片回弹，触点分离。这种设计不需要复杂电子元件，动作路径短，维护时主要检查触点氧化、螺钉压紧力和弹片疲劳情况。黄色绝缘件将导电部分与金属壳体隔开，能够降低短路风险，同时对弹片起到定位作用，防止长期按压后横向偏移。

　　在结构设计思路上，门铃把外观件、受力件和导电件分层布置。外层圆形盖负责防护与装饰，中央按钮承担手指按压力，内部金属片负责电路切换，底座则承担全部安装载荷。按压中心应尽量与触点动作中心重合，否则容易出现单边摩擦、卡滞或接触不良。模型中按钮与底座之间需要预留合理的轴向间隙，间隙过小会因灰尘、漆面厚度或温度变形导致按钮回弹不畅；间隙过大则会产生晃动，并使按压力传递不明确。

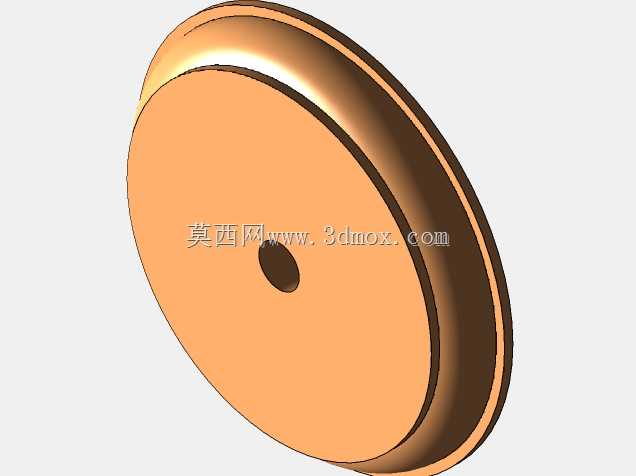

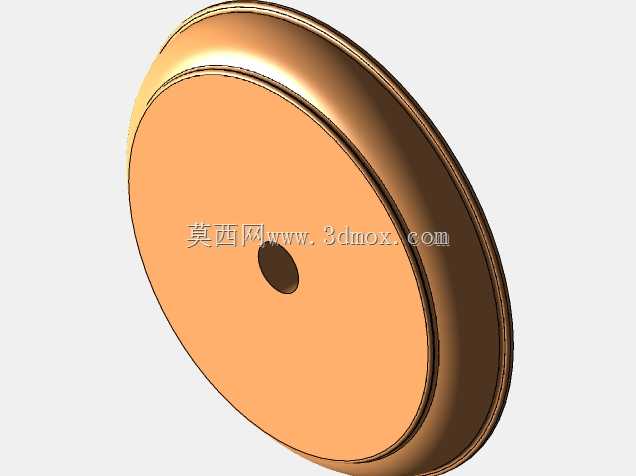

　　安装边界方面，圆盘底座需要平整贴合面。若安装在木门上，应选择木纹连续、无节疤开裂的位置，底孔直径不宜过大，固定螺钉沉入后不能干涉内部弹片运动。若安装在金属门板或薄钢板上，应增加垫片或补强板，避免螺钉锁紧后底座变形。门铃外缘与门锁、门把手、门铰链之间应保留手指操作空间，尤其不能让门把手回位时碰到按钮。布线侧应在底座后方留出导线弯曲半径，导线进入壳体后不能压在弹片下方，也不能影响外盖完全闭合。

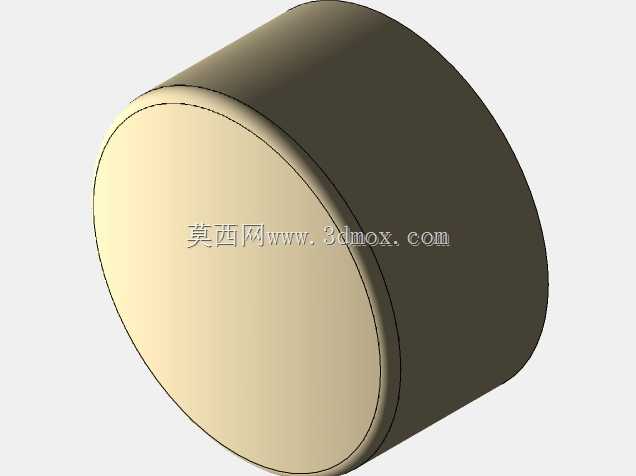

　　实际使用中，按钮的行程通常较短，反馈来自弹片变形和触点闭合瞬间的阻力变化。设计时要控制按钮帽与外盖孔的同轴度，导向面不宜过长，否则灰尘和油污积累后会增加摩擦；也不宜过短，否则按压偏载时容易倾斜。触点区域可考虑防尘结构，但不能完全封死维护通道，因为机械式门铃在长期使用后可能需要清理触点表面或调整弹片高度。

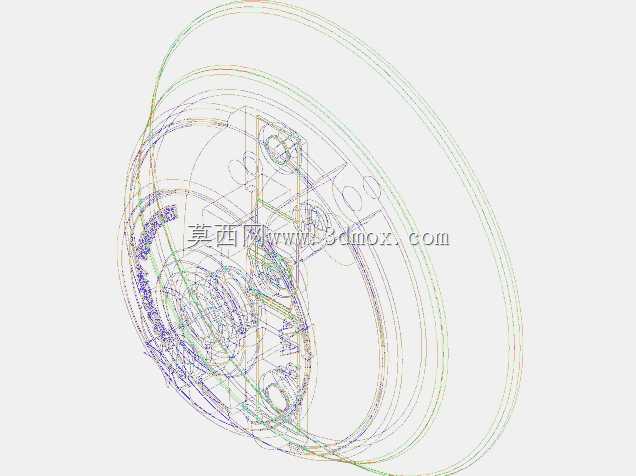

　　对于三维建模和结构校核人员，建模时应重点表达底座安装孔、外盖止口、按钮导向段、弹片固定螺钉、绝缘块位置以及触点间隙。装配关系中要体现按钮按下前后弹片的变形趋势，检查最大按压位置时导电片是否可靠接触，松开位置时触点之间是否具有明确断开距离。外壳圆角、螺钉头沉孔和导线入口也需要完整保留，因为这些细节直接影响实物装配。

　　该类门铃虽然结构简单，但对安装面、按压力、触点寿命和绝缘距离都有明确要求。它既可以作为家用门窗五金件独立使用，也可以嵌入低压呼叫、门禁提示和旧房改造系统中。通过三维结构还原，可以直观看到复古外观背后的机械动作逻辑，为五金产品设计、门板开孔定位、维修拆装和类似触点开关开发提供参考。
