仿生扑翼折叠联动传动机构

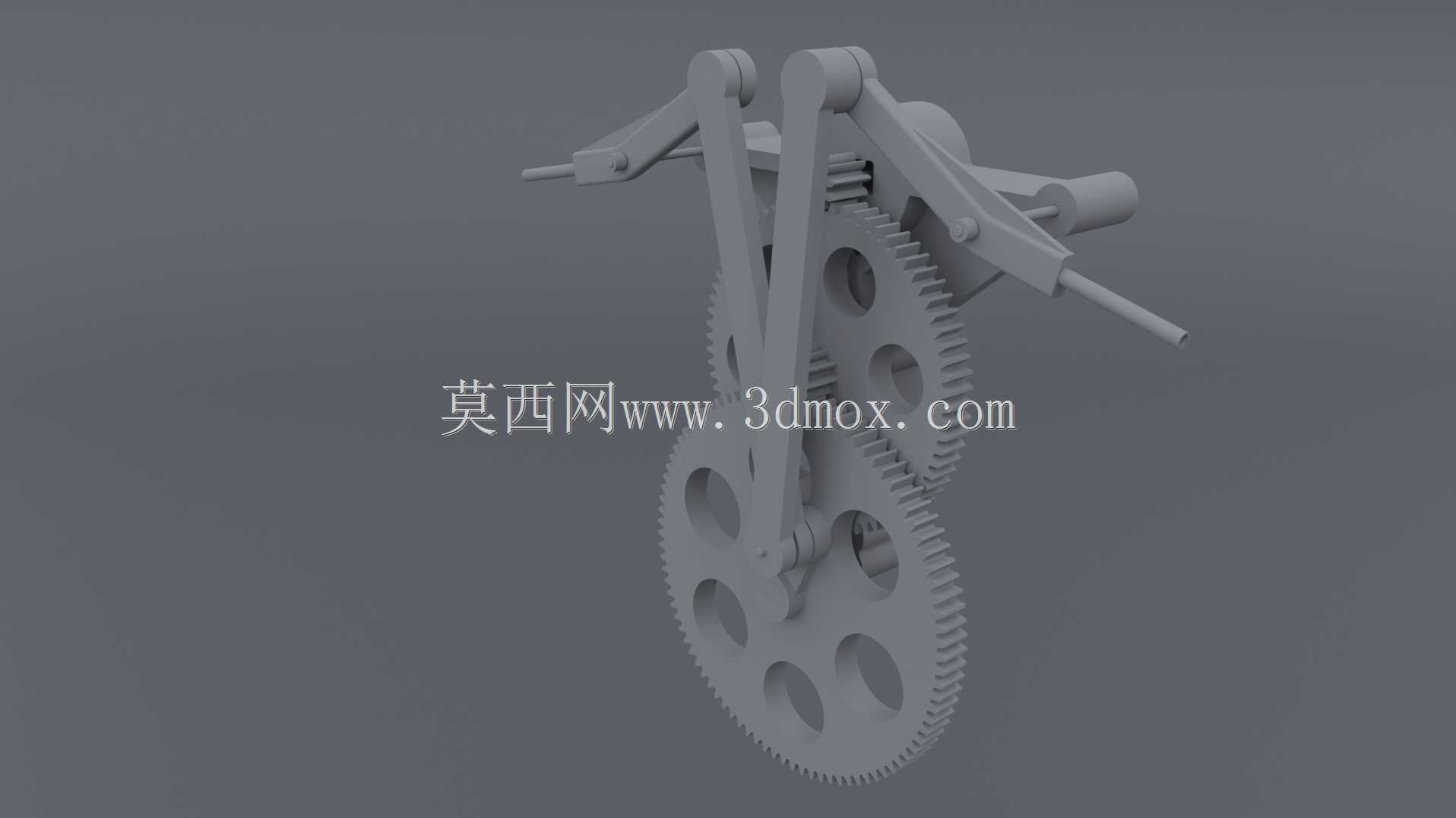

　　这套机构的核心价值在于把往复扑动、翼面折叠和相位约束集中到一条紧凑的传动链中，适合用于仿生飞行器、折叠翼验证平台以及机械原理教学演示。实际布置时，动力从下部大齿轮传入，经啮合齿轮组完成减速与扭矩放大，再由曲柄、连杆和摇臂把旋转运动转换为两翼近似对称的上下拍动。翼根附近的铰链并不只承担连接作用，它同时参与翼面在拍动过程中的角度变化，使外侧翼段能够在行程末端产生折叠或枢转趋势，从而模拟鸟类或昆虫翅膀在升力阶段与回程阶段的不同姿态。

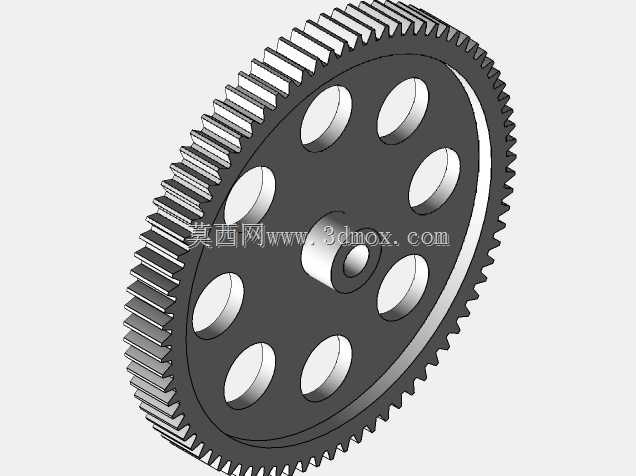

　　从结构设计角度看，下部大直径齿轮承担主要减速比，齿圈外缘保留连续啮合齿，腹板开设多个圆形减重孔。这样的处理不是单纯为了外观，而是在保证轮齿弯曲强度和轮毂扭转刚度的前提下，降低转动惯量；对于高频扑动机构，转动惯量直接影响驱动扭矩峰值和启停响应。小齿轮与大齿轮外啮合，中心距、齿宽和支撑跨距需要协同确定。若支撑跨距过小，齿轮轴在交变载荷下容易出现挠曲，导致啮合侧隙周期性变化；若跨距过大，则会增加整机高度和重量。模型中齿轮、摆臂和铰接轴的相对位置较紧凑，设计时应重点校核轴孔配合、连杆死点位置以及两翼同步误差。

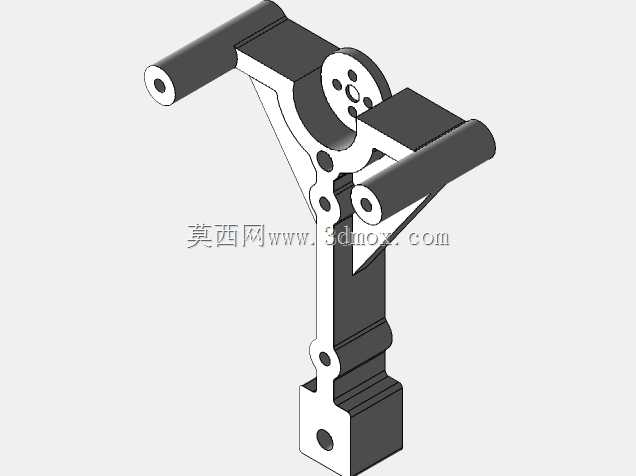

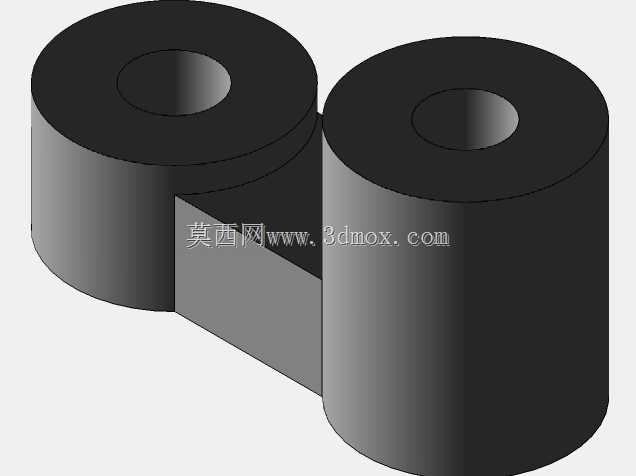

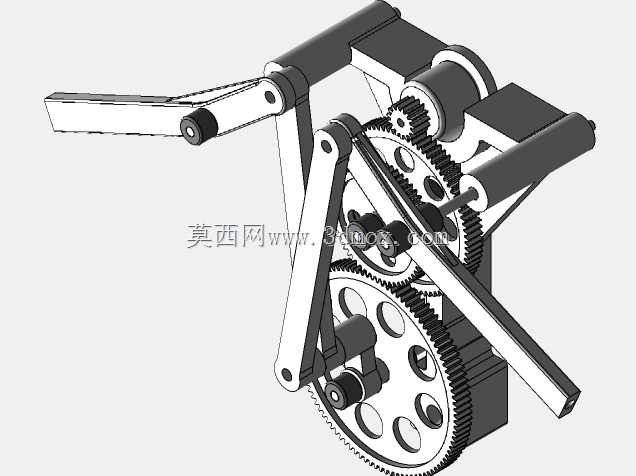

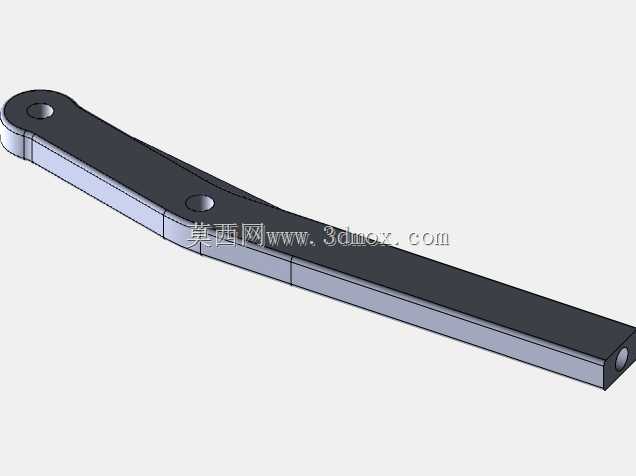

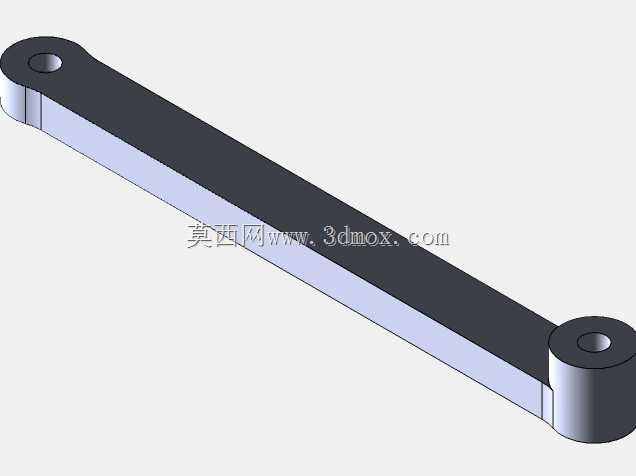

　　连杆系统采用多段铰接形式，长摆臂从齿轮区域延伸至翼根，端部连接横向翼梁或翼面支撑件。扑翼运动并非简单的单自由度摆动，而是由曲柄转角驱动主摇臂，再通过次级连杆带动翼根铰链完成复合运动。工程师在细化此类机构时，通常要先建立运动骨架，确认曲柄半径、连杆长度、摇臂转角和翼面折角之间的关系；随后再进行包络检查，避免两翼在上下极限位置相互干涉，也要避免连杆与齿轮腹板、支座或外壳发生碰撞。三维模型中各铰接点的轴线应保持平行或按设计角度相交，任何轴孔错位都会在实物装配时表现为卡滞、异响或单边磨损。

　　安装边界方面，该机构下部需要预留齿轮回转空间，大齿轮外缘到机架内壁应保留安全间隙；上部两侧摇臂和翼梁沿横向展开，翼面扑动时会形成扇形运动区域，机架、外壳或传感器布线不得进入该区域。若用于小型仿生飞行器，齿轮和连杆应尽量布置在机身中轴线附近，使两翼质量对称，降低偏航力矩；若用于舰载机折叠翼原理验证，则应把翼根铰链的折叠轴线、锁止位置和收纳包络作为重点，外侧翼段折叠后需要控制整机宽度，以适应狭窄停放或运载空间。

　　实际用途上，这类机构既可作为扑翼无人机的动力传动方案，也可作为飞机折叠翼机构的原理样机。扑翼场景强调连续拍动频率、翼面轨迹和气动效率，设计时需要平衡轻量化与疲劳寿命；折叠翼场景强调地面收纳或甲板停放时的空间节省，机构动作频率较低，但对锁止可靠性、翼面定位刚度和维护便利性要求更高。两者共用的技术难点，是把齿轮传动的稳定旋转与连杆铰链的空间摆动可靠耦合，并在长期交变载荷下保持间隙稳定。

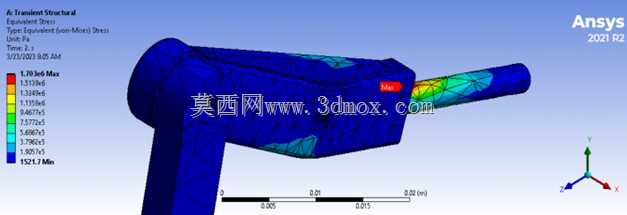

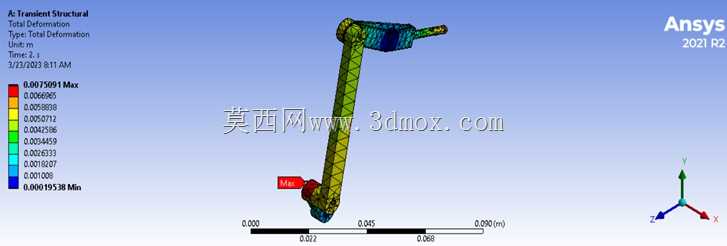

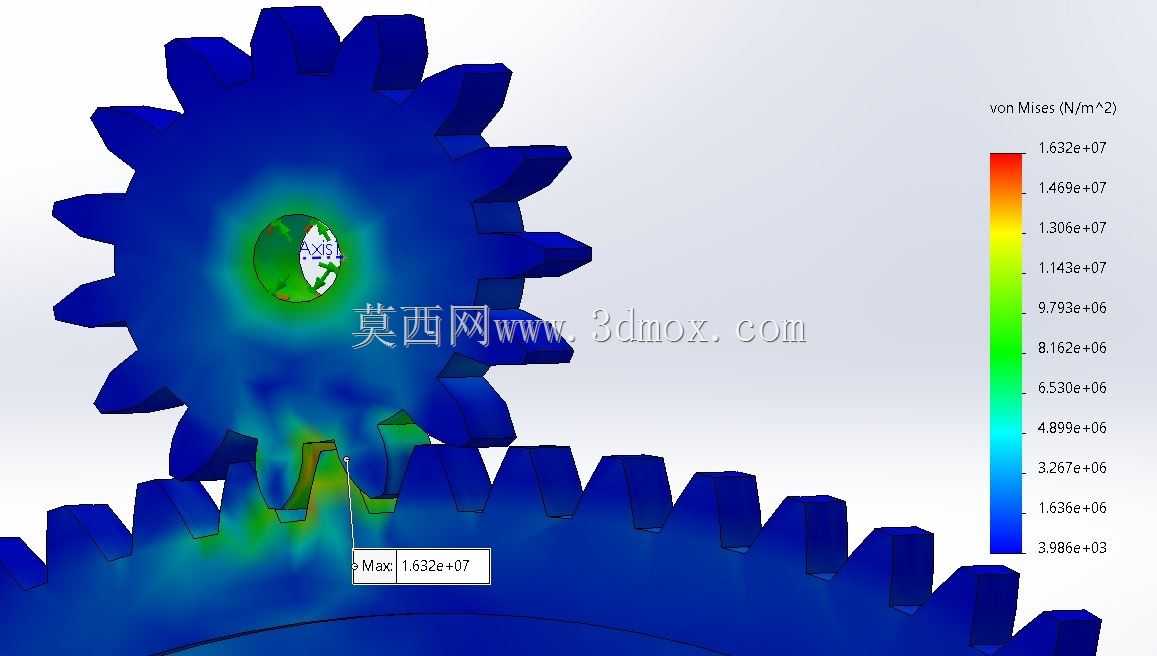

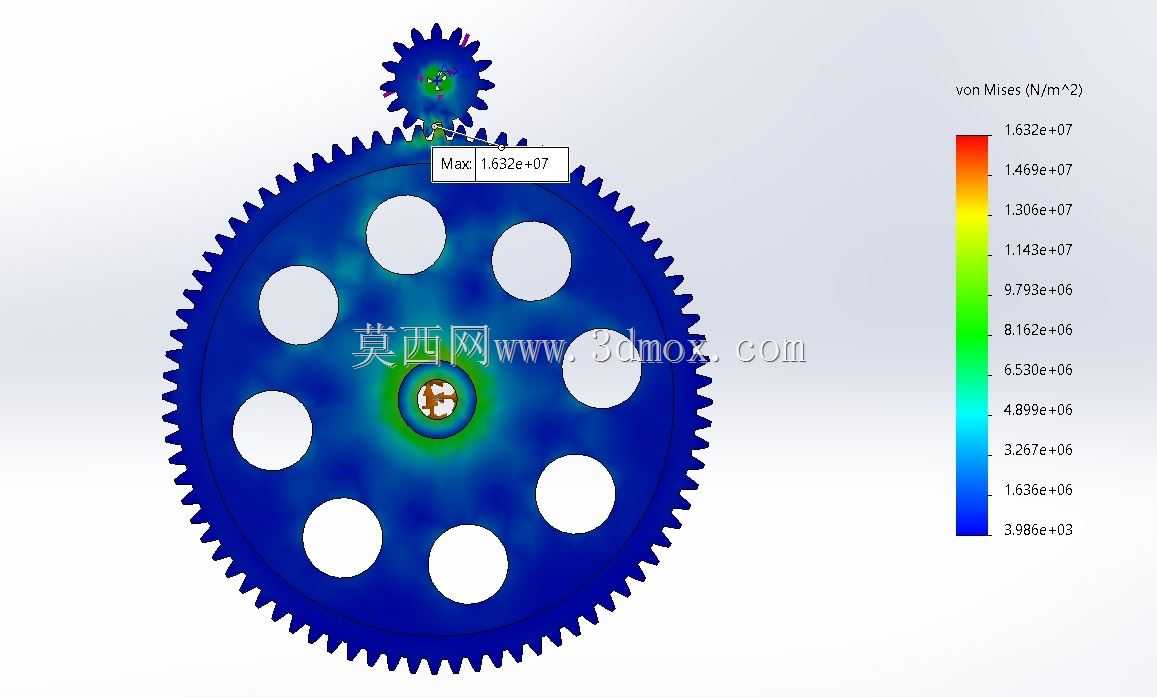

　　建模过程中，齿轮齿形、铰接销、连杆厚度和支座加强筋都应按可装配思路处理。齿轮轮毂与轴之间可设置键连接、紧定螺钉或一体化轴段；连杆两端孔位需考虑衬套或轴承安装空间；翼根铰链处应预留锁紧件或限位面，以承受翼面拍动产生的弯矩。对于后续工程分析，可将模型导入运动学仿真，测量翼尖轨迹、摆角曲线、关节反力和齿轮啮合力；也可进一步对大齿轮腹板、主摇臂和翼根接头做轻量化优化，在刚度、强度和惯性之间取得可制造的平衡。
