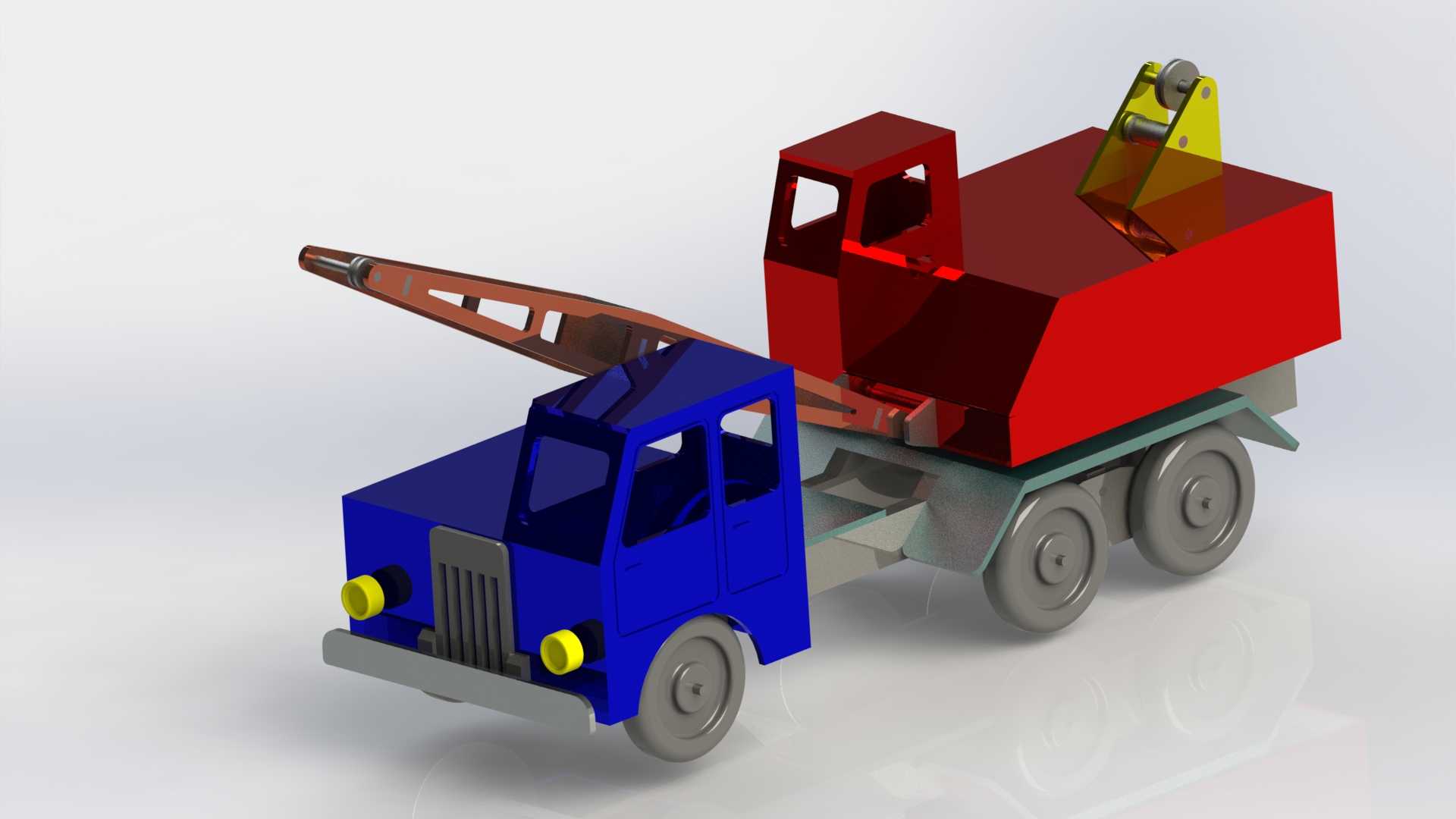

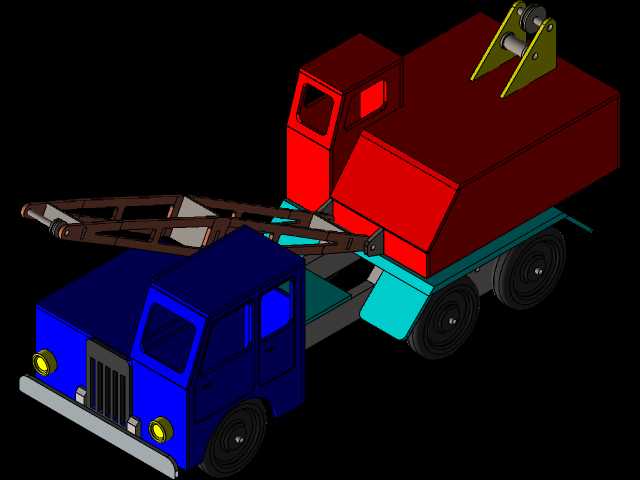

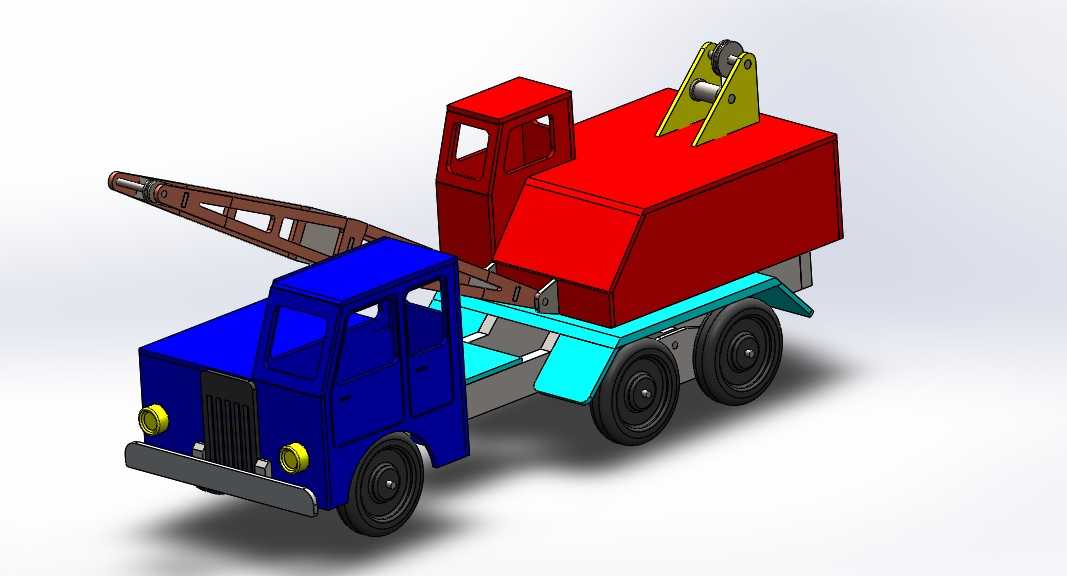

积木式卡通起重救援作业卡车结构设计

　　这款卡通风格的起重救援卡车结构，在设计初期就锚定了低龄儿童益智拼装玩具、机械结构启蒙教具两大核心应用场景，整体结构做了大幅简化，去掉了真实专用救援车辆上复杂的液压管路、电控系统、多档位传动结构，把核心功能模块拆解为车头、底盘、货厢、起重吊臂、尾部支撑限位组件五个独立可拆分单元，每个单元的连接边界都做了大尺寸圆角导向设计，拼接公差控制在0.2mm以内，既可以满足注塑件脱模的工艺要求，也能让低龄用户无需工具就能完成徒手拼装，不会出现卡滞、装配错位的问题。

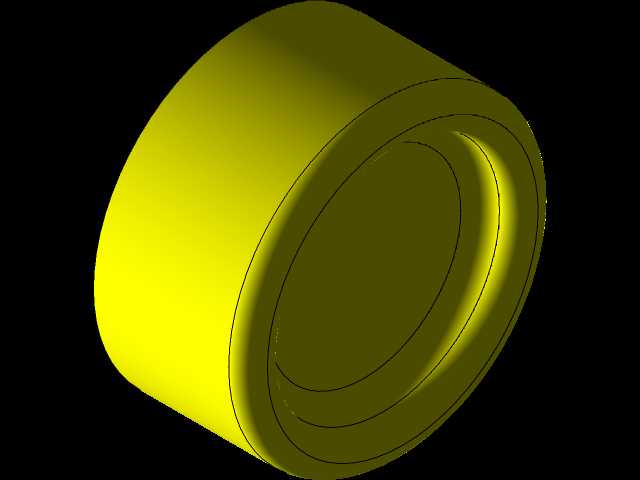

　　从功能特性来看，车头部分采用了方正的块面化造型，前保险杠位置预留了两个圆形车灯安装位，采用过盈配合的卡接结构固定，不需要额外的紧固件，前格栅做了凸起的条状造型，既还原了真实卡车的视觉特征，也能作为拼装时的受力点位，方便用户拆分车头与底盘模块。底盘部分采用了三轴六轮的布局，轮组全部做了等直径简化，轮轴与底盘的安装孔位采用间隙配合，转动阻力控制在0.1N·m以内，推动时可以顺畅滑行，不会出现卡轮、偏磨的问题，底盘上预留了三个定位卡槽，分别对应车头、中部起重吊臂基座、尾部货厢的安装，每个卡槽都做了防呆设计，错位装配时无法完全卡入，能有效降低拼装的错误率。

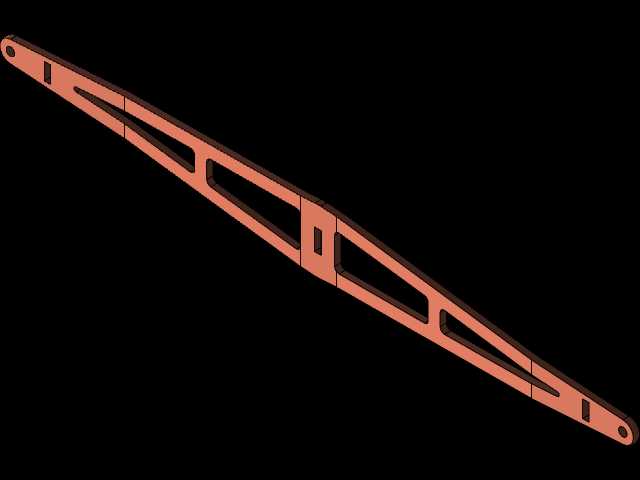

　　中部的起重吊臂组件是整个结构的核心功能模块，吊臂采用了镂空的桁架式简化造型，既减轻了整体结构重量，也还原了真实起重吊臂的结构特征，吊臂与基座的连接位置做了单销轴铰接结构，铰接销轴的阻尼经过调校，可以让吊臂在0到75度的仰角范围内任意角度悬停，不需要额外的锁止结构就能保持姿态，满足模拟起重作业的把玩需求。吊臂尾部的黄色限位支架采用了三角形稳定结构，与货厢前端的定位凸台配合，当吊臂收折时可以完全贴合在支架上，避免运输或者把玩过程中吊臂出现晃动、磕碰的问题。

　　尾部的货厢采用了敞口式的盒体结构，侧壁做了2度的脱模斜度，方便注塑生产时顺利脱模，货厢与底盘的连接采用侧边卡扣固定，拆卸时只需要按压卡扣点位就能抬起货厢，货厢内部做了平整的储物空间设计，可以放置配套的小型拼装配件，模拟救援作业时的工具承载功能。整体外形尺寸控制在长180mm、宽70mm、高90mm的范围内，符合儿童玩具的安全尺寸要求，没有突出的尖锐棱角，所有外露边都做了R2以上的圆角处理，不会出现划伤风险。

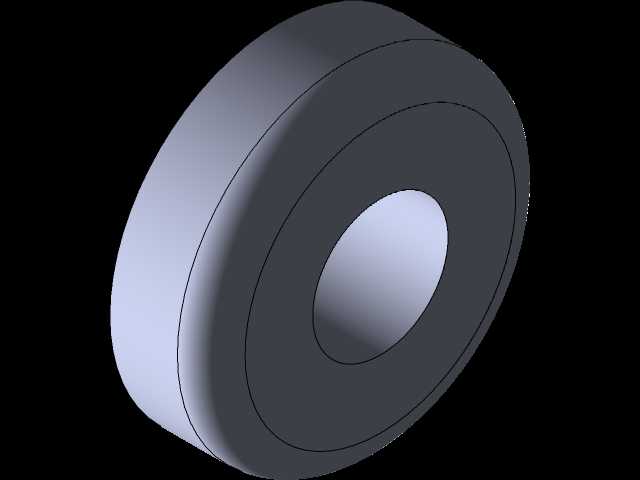

　　在设计思路上，整个结构没有采用复杂的曲面造型，全部以规则的平面、柱面、圆角特征组合而成，建模时全部采用参数化草图驱动，每个模块的装配基准都统一在底盘的上平面，方便后续调整尺寸比例，如果需要放大尺寸作为展会展示模型、科普教具，只需要全局缩放参数就能完成调整，不需要重新重构特征。轮组的安装位采用了通用化设计，同规格的轮组可以互换安装，降低了生产时的零件开模数量，也减少了后续维护更换的成本。吊臂的铰接孔位做了衬套预留位，如果需要提升结构的耐磨性能，可以直接压入铜质衬套，不需要修改原有基体结构，拓展性较强。

　　从安装边界来看，所有模块的连接点位都设置在结构的非外观面，拼装完成后不会外露连接缝隙或者卡接点，整体外观整洁流畅。底盘的最低离地间隙设置为8mm，在平整的桌面、地垫上滑行时不会出现底盘剐蹭的问题，同时也能保证轮组有足够的上下跳动空间，轻微的路面起伏不会导致卡滞。车头与吊臂基座之间预留了5mm的安全间隙，吊臂俯仰动作时不会与车头驾驶室发生碰撞，运动包络范围全部在整车的外轮廓以内，不会出现运动干涉的问题。尾部的支撑结构在吊臂最大仰角作业时，可以提供足够的抗倾覆力矩，即使在吊臂前端挂载小重量的配件，整车也不会出现前倾翻的问题，结构稳定性经过了运动仿真验证，所有运动部件的行程范围内都没有干涉点，装配顺序遵循从下到上的逻辑，先装底盘轮组，再依次固定车头、吊臂基座、货厢，最后安装吊臂与尾部限位支架，整个装配流程不需要特殊工装，普通用户对照装配示意图就能在10分钟内完成全部拼装。
