隧道式连续智能洗车成套设备结构

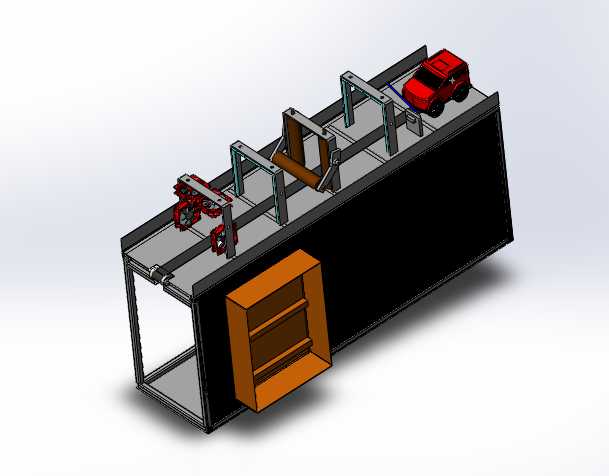

　　该套三维结构围绕城镇加油站配套洗车区、商业汽美门店、商用车维保场站以及高速服务区车辆清洁工位的实际作业需求展开，整体采用长直隧道贯通式布局，车辆沿地面导向轨道低速驶入，依次完成预湿冲淋、侧面仿形刷洗、顶部滚刷清洁、终冲漂洗等连续工序，无需车辆反复挪位，单工位即可承接高频次乘用车清洗任务，适配日均车流较大的户外运营场景。

　　从整机布置逻辑来看，设备主体沿车辆行进方向分段架设：入口端设置对开式立刷框架，两侧摆臂搭载柔性刷辊，可根据驶入车辆的车身宽度随动开合，避免硬接触剐蹭后视镜与车门突出件；中段布置横跨通道的顶刷机构，滚刷架通过升降导向组件适配SUV、轿车等不同车顶高度，刷体始终保持贴合曲面的下压余量；通道两侧排布多组喷管与喷嘴，水路沿机架立柱暗藏布设，分别对接预冲洗、清洗剂混合、清水漂洗三类管路，减少明管受碰撞破损的概率。设备末端配套风干或沥水过渡段，车辆驶出后即可完成表面大部分浮尘、泥渍与路面油污的清理。

　　结构设计阶段优先考虑现场安装边界：整机机架采用型钢焊接拼装框架，分段底座通过地脚螺栓固定于硬化混凝土地面，两侧立柱与顶部横梁预留设备维护通道，整体长度需匹配场地洗车工位纵深，宽度方向以常规乘用车外廓加两侧安全间隙为基准，高度方向满足常见家用SUV顶高并预留刷体升降行程。地面需同步做找坡与排水沟槽，冲洗废水可沿通道两侧汇流进入沉淀池，避免工位积水。电气控制柜体安置在通道侧旁干燥区域，PLC作为核心控制单元采集车辆到位光电信号、刷辊摆臂位置信号与水路阀门状态，按预设逻辑顺序启停水泵、刷辊驱动与摆臂气缸，车辆驶入后自动触发流程、驶出后自动停机待机，既能降低人工操作强度，也能减少空转造成的水、电耗材浪费。

　　建模过程中对运动机构做了完整装配约束：两侧立刷的摆转铰接点、顶刷的升降导轨副、喷管的安装角度以及输送导向轮的位置均按实际干涉校验结果排布，刷体与车身之间保留合理柔性补偿量，机架跨距避开车辆后视镜、天线等外凸部件。水路系统按工序分区配置管接头与阀组，便于后期检修时单独断开水段，不影响整机机械框架。整机外观覆盖件与防护挡板采用分段拼装形式，既阻挡洗车水花外溅到工位外部，也方便拆开后检查内部刷辊驱动与管路接头。

　　针对运营场景的耐久性需求，所有与水汽长期接触的结构件优先选用防锈型材或做防腐表面处理，转动部位设置防水密封，刷辊采用快拆式安装结构，刷毛磨损后可单独更换而无需拆解整套机架。整机布局兼顾了连续洗车的节拍效率与后期维护的可达性，结构方案可直接用于场站洗车工位的布置规划、机构细化设计以及自动化清洗流程的选型参考。
