1米规格烘箱配套气体回收装置结构

　　在塑料加工、复合材料固化、工业涂覆烘干这类生产场景里，烘箱运行过程中会持续逸散出带挥发分的工艺气体，这类气体如果直接排放既不符合车间环保要求，部分可凝组分也会造成原料浪费，这套1米幅宽的烘箱配套气体回收装置，就是针对这类工况做的配套结构设计。

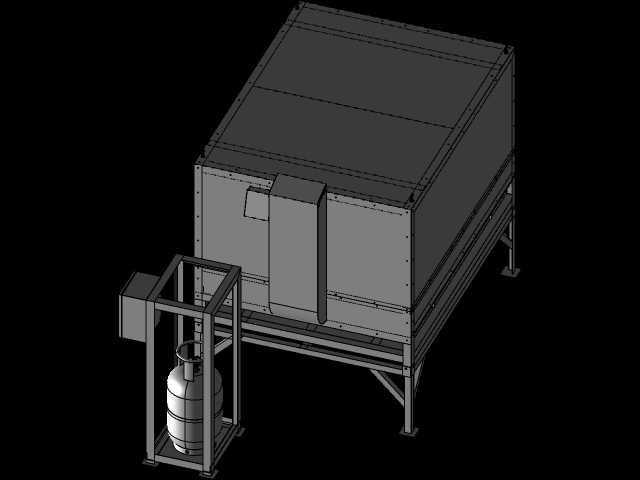

　　从安装边界来看，整套装置适配内膛有效幅面1m×1m的工业烘箱，主机箱体采用方管焊接框架搭配蒙皮板的结构，底部支腿做了高度可调的脚杯设计，安装时不需要额外做复杂的混凝土地基，只要保证车间地面平整度在5mm/㎡范围内就能完成调平固定，主机侧面预留的气体采集接口距离安装基准面高度为1.2m，和常规烘箱的排气口高度匹配，现场对接时只需要搭配对应管径的金属波纹管就能完成管路连接，不需要对原有烘箱结构做破坏性改造。

　　装置的功能逻辑做了分级处理，从烘箱引出的带挥发分气体首先进入主机侧部的前置冷凝腔，腔体内布置了折流板结构，气体在折流通道内流速降低，其中沸点较高的可凝组分首先接触低温壁面凝结成液态，顺着腔壁的导流槽流入下部的集液管路，未被冷凝的剩余气体则经过管路进入旁侧的立式储料罐单元，这个单元做了独立的框架防护，储料罐和框架之间预留了30mm的操作间隙，日常检查液位、更换密封件的时候不需要拆解主设备结构，储料罐顶部设置了安全泄压接口，当罐内压力超过工艺阈值时可以自动泄压，避免管路憋压造成的安全隐患。

　　设计过程中重点考虑了车间运维的便利性，主机的所有检修门都采用快拆式搭扣固定，没有采用需要专用工具拆装的螺栓结构，日常清理腔体内积留的凝结残渣时，操作人员不需要携带额外工具就能打开检修门完成作业；设备的管路走向全部沿着框架外侧布置，每段管路都做了法兰快接设计，后期如果需要更换管路密封件或者清理管路堵塞，只需要拆开对应位置的法兰卡箍就能操作，不需要整段拆解管路。

　　从结构强度设计来看，主机框架采用40×40mm规格的标准方管焊接，焊接位置全部做了去应力处理，长期在烘箱周边的高温环境下运行不会出现框架变形，蒙皮板采用1.5mm厚的冷轧钢板，拼接位置做了满焊密封处理，避免气体从拼接缝隙逸散到车间环境里；旁侧的储料罐防护框架采用和主机一致的方管材质，底部做了和主机支腿同高度的脚杯，安装时可以和主机保持统一的水平基准，不会因为地面沉降造成管路对接位置出现应力集中。

　　这套结构在实际应用中，除了适配塑料加工行业的烘箱废气回收，也可以用在电子行业PCB板烘干、五金件喷涂后固化的烘箱配套场景，只需要根据实际排出气体的成分调整冷凝腔的换热面积，就能适配不同的工艺回收需求，整体结构没有采用复杂的定制化零件，大部分结构件都可以采用常规的钣金、型材加工完成，加工难度低，后期维护的备件通用性强，不需要定制特殊规格的易损件。

　　在气流组织设计上，装置内部的气体流道做了等流速设计，避免出现局部流速过快造成的液滴二次夹带问题，冷凝腔的折流板间距经过核算，保证气体在腔体内的停留时间满足可凝组分的析出要求，不会出现气体还未完成冷凝就直接进入后续储料单元的情况；储料罐的进气口做了切向进料设计，气体进入罐内后形成旋流，进一步分离气体中夹带的细小液滴，提升回收效率。

　　设备的外形尺寸控制上，主机部分的占地宽度为1.4m，长度为1.6m，加上旁侧储料罐单元的总占地宽度为2.2m，对于常规的工业车间烘箱安装位来说，不需要额外占用过多的通道空间，储料罐的位置设置在主机的侧后方，不会遮挡烘箱的操作门，操作人员在烘箱位置取放工件的时候不会和回收装置发生干涉，整体布局充分考虑了车间生产的操作动线，不会因为加装回收装置影响原有生产流程的操作效率。
