钣金结构电子设备金属防护外壳

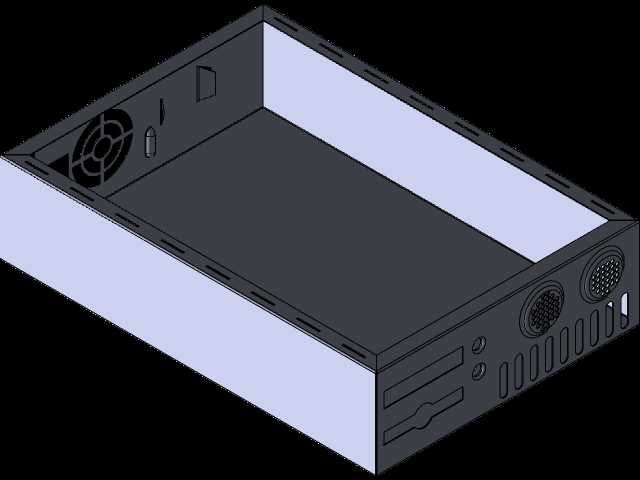

　　这类钣金壳体在工业现场的应用覆盖范围极广，从桌面式工业控制终端、小型通讯中继设备到嵌入式检测仪器的外置防护结构，都能看到同类型结构的身影，核心作用是为内部的PCB板卡、电源模块、散热组件提供可靠的物理防护，同时兼顾电磁屏蔽、通风散热与外部接口的外露适配需求。从结构设计逻辑来看，该壳体采用分体拼接式钣金折弯结构，主体由U型折弯的主围板、底板与后面板组合而成，所有拼接边都预留了自攻螺丝安装孔位，折弯边处做了压平处理消除锐边，既避免装配过程中划伤操作人员，也能提升拼接处的结构刚性，减少长期使用后的接缝变形问题。壳体侧面预留的多组通风槽采用等距长条孔设计，开孔方向顺着内部风道走向，配合侧端预留的风扇安装位，能在设备运行时形成稳定的贯流风道，

　　将内部功率元件产生的热量及时带出，避免局部积热导致的元件性能衰减；后面板的开孔完全匹配常规工业设备的接口布局，包含圆形电源接口、多针数据通讯接口、D型视频接口的适配开孔，开孔边缘做了翻边处理，既提升开孔处的结构强度，也能防止接口插拔时钣金锐边割伤连接线表皮。在安装边界的考量上，壳体内部预留了三层板卡安装凸台，凸台高度统一为4mm，适配标准厚度的PCB板安装，凸台上预先冲制了M3螺丝底孔，无需后续二次攻丝就能直接完成板卡固定；底板预留了四个橡胶脚垫的安装沉孔，沉孔深度刚好匹配常规脚垫的定位柱高度，装配后脚垫不会突出底板平面过多，保证设备放置时的稳定性，同时也能在底板与放置面之间留出5mm的通风间隙，辅助底部散热。

　　设计过程中对钣金折弯的回弹量做了精准补偿，所有折弯内角统一采用R0.5的折弯半径，既符合常规钣金加工厂的加工工艺能力，不需要定制特殊折弯模具就能批量生产，也能保证拼接时各边的配合间隙控制在0.2mm以内，减少后期打磨调整的工作量。壳体表面采用静电喷塑处理的预留工艺位，所有外表面都避免了深度过深的凹槽结构，防止喷塑过程中积粉导致的表面厚度不均，边角处的圆弧过渡也能提升喷塑层的附着力，减少使用过程中掉漆的概率。针对电磁屏蔽的需求，壳体所有拼接缝处都设计了连续的接触边，装配后金属件之间的接触电阻能控制在毫欧级，配合表面的导电喷塑层，能有效阻隔内部电磁信号向外泄漏，同时也能避免外界电磁干扰影响内部电路的稳定运行。在实际选型适配时，

　　这类壳体的内部净空间尺寸刚好适配1U高度的标准板卡布局，长度方向预留了足够的走线空间，电源模块与信号板卡之间预留了隔离板安装槽，用户可以根据自身的电路布局需求加装金属隔离板，实现强弱电区域的物理分隔，进一步提升设备运行的抗干扰能力。壳体前端的可拆卸面板预留了指示灯、操作按钮的安装开孔位，不需要用户自行对钣金进行二次切割加工，就能快速完成操作界面的装配，大幅缩短非标设备的外壳开发周期。
