皮带传动圆锯机配套单级减速装置

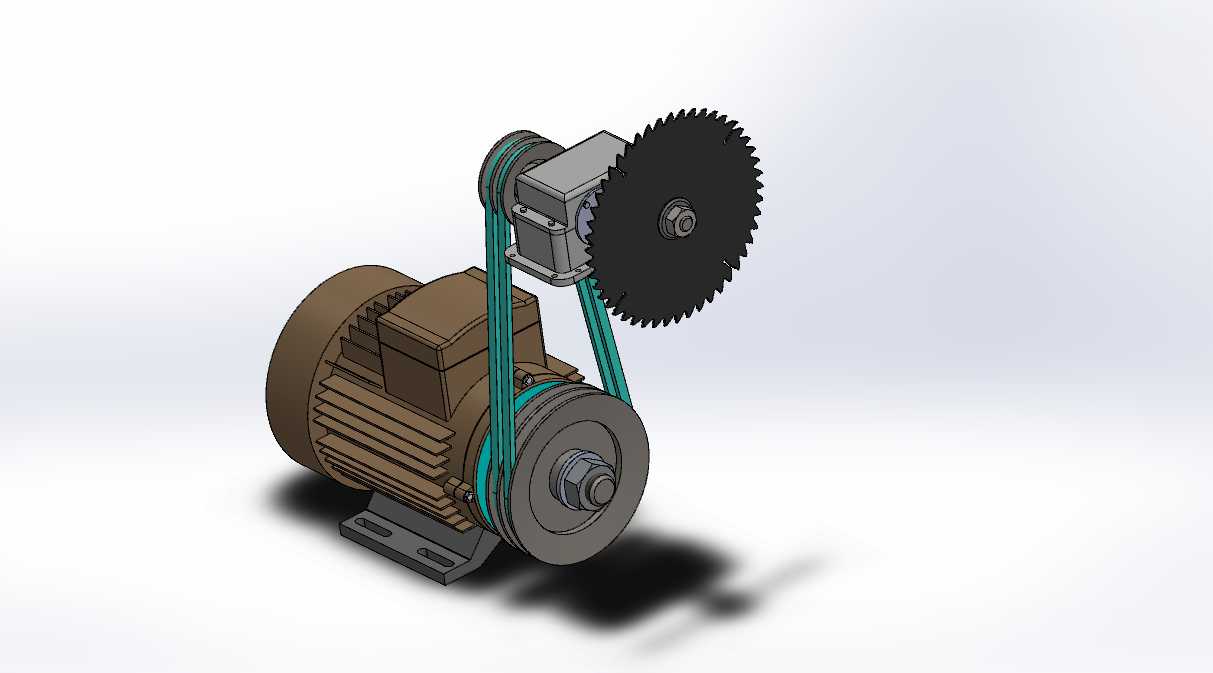

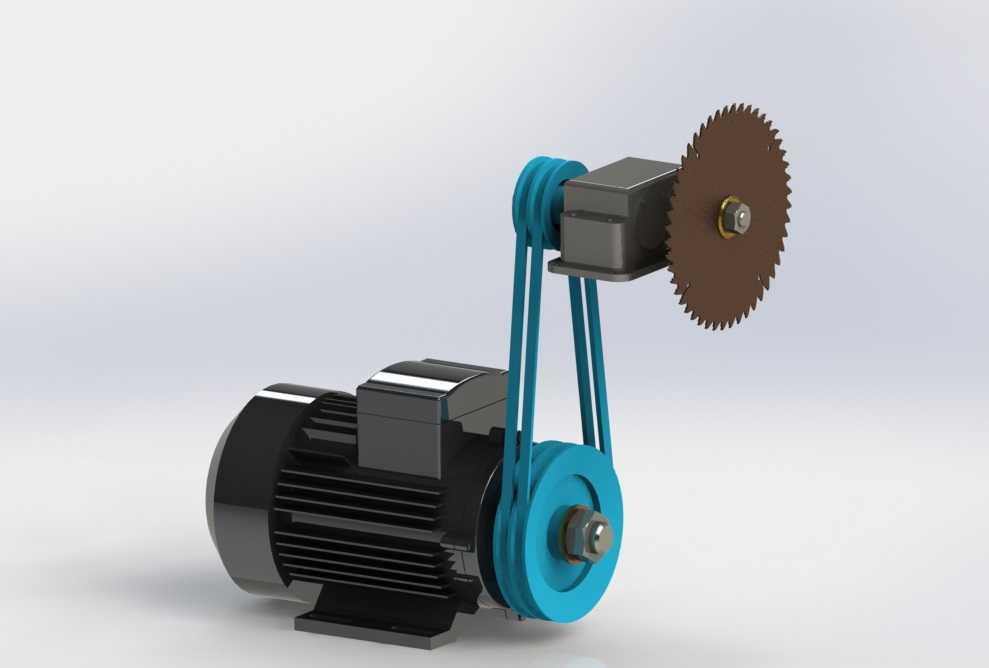

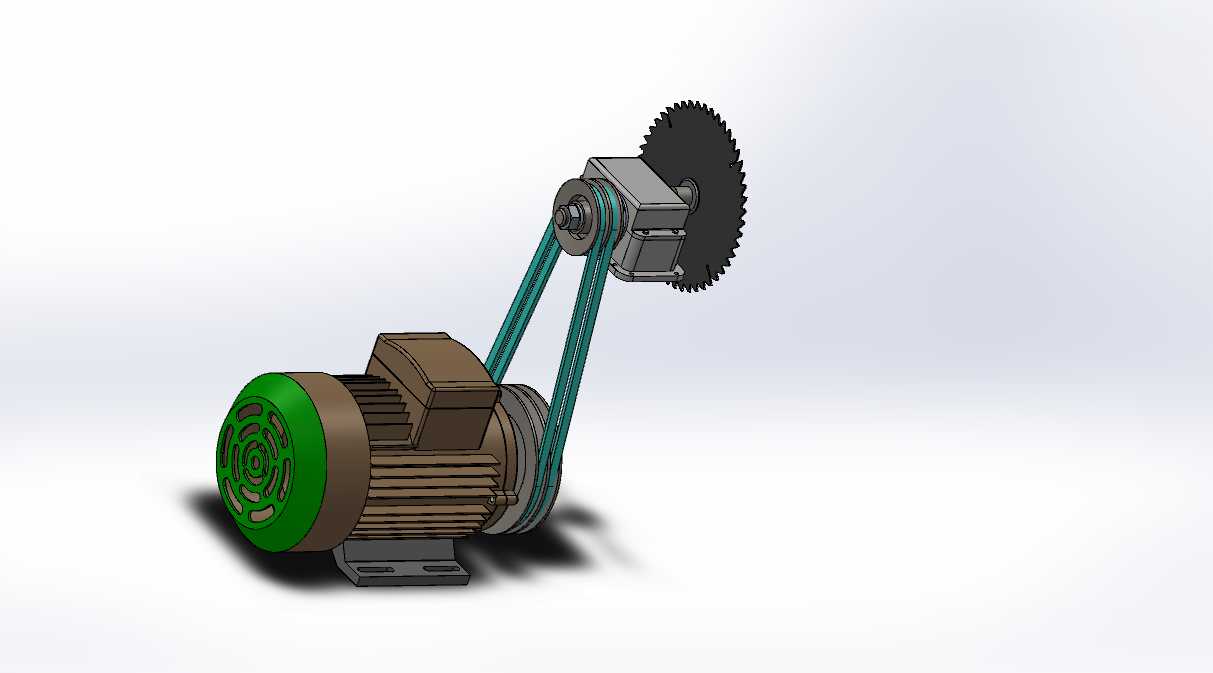

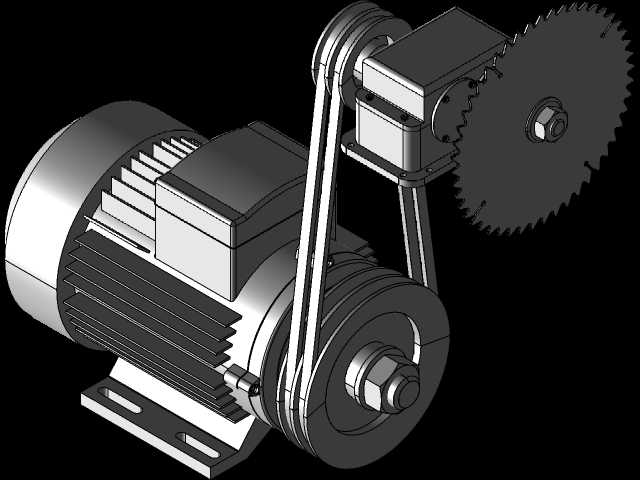

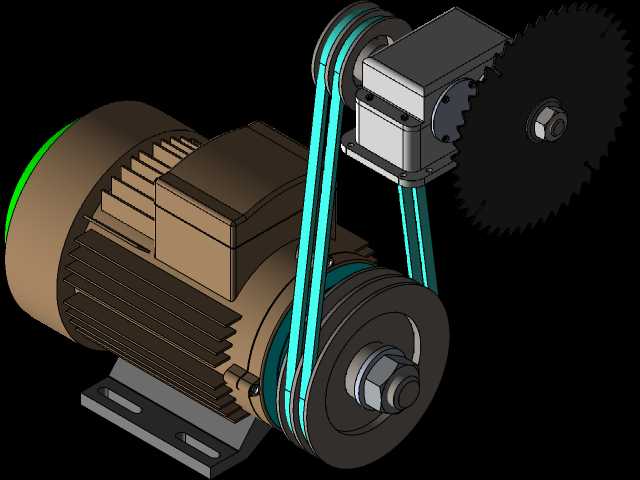

　　这套锯切动力总成的三维结构，把现场木工下料、型材截断工位里最常见的动力排布完整还原出来，整机布局没有做过度集成，反而保留了小型加工车间自制、改造圆锯设备时最实用的分体传动逻辑。从安装边界来看，整套装置沿动力传递方向依次排布驱动电机、开口V带传动副、单级齿轮减速箱以及末端锯片主轴，三个功能段在竖直方向错开高度：电机底座落在下部安装基准面，减速箱体固定在机架上部的悬臂支座上，两组皮带轮分别套装在电机输出轴和减速箱高速轴轴端，中心距拉开后给皮带包角留出足够余量，也避免运转时皮带和机架型材、安全护罩发生运动干涉。

　　做结构选型时首先要明确这套设备的实际用途：圆锯工位需要锯片在切削木材、薄壁铝型材时维持足够扭矩，不能遇到进给阻力就卡停，同时锯片的工作转速要匹配刃口线速度要求。动力源采用4千瓦三相异步电动机，电机自身额定输出转速较高，直接连锯片会让切削线速度超出安全范围，也无法输出足够的切削扭矩，因此在传动链里同时设置两级变速：第一级是皮带轮构成的带传动，第二级是减速箱内的单级齿轮副。这里要注意实际工况的匹配逻辑，带传动本身承担过载缓冲的作用——当锯片突然碰到木料硬结、进给量过大时，皮带会在轮槽内微量打滑，抵消冲击载荷，避免齿轮齿面受冲击崩损，也防止电机堵转烧损；而齿轮减速箱则负责稳定传递减速后的大扭矩，把动力输出到锯片安装轴。

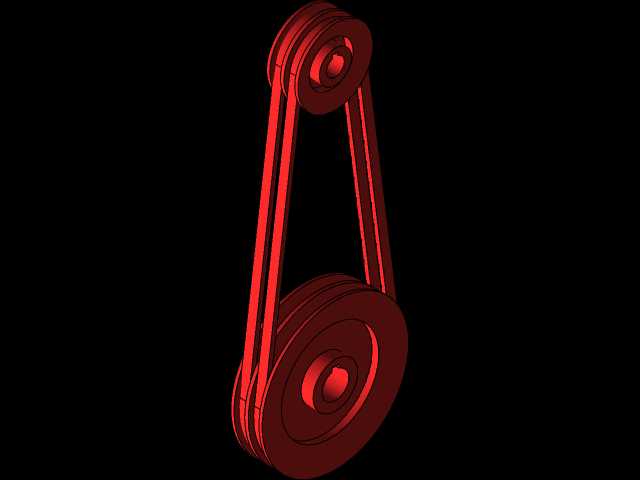

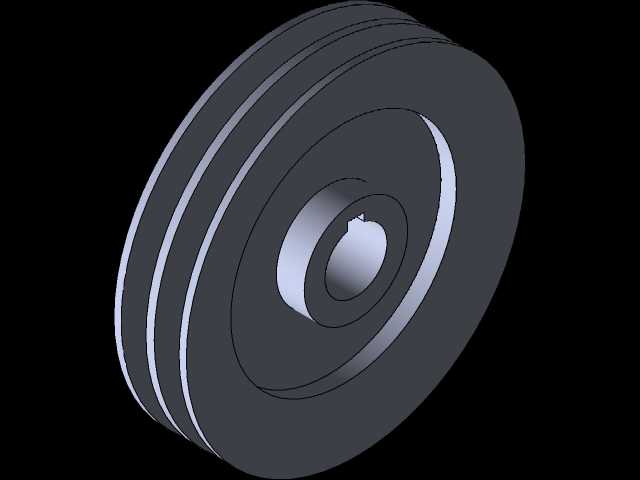

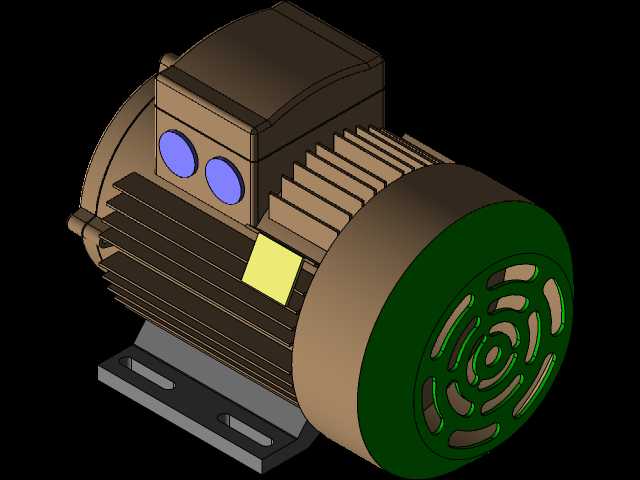

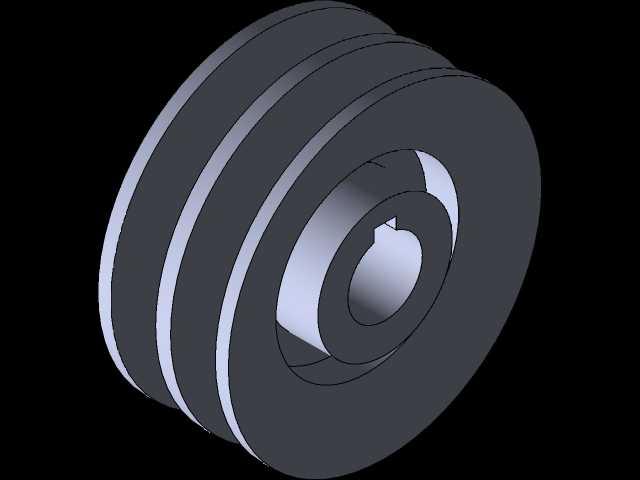

　　建模时各部件的装配关系完全按照实际装机逻辑处理：电机外壳的散热筋、接线盒、端盖止口、底脚安装孔都按真实铸件外形绘制，底脚孔位适配常规槽钢机架的打孔间距，现场安装时可以通过调整电机底板上的张紧螺栓，沿滑轨移动电机位置，改变两皮带轮的中心距，以此调整V带的预紧力，避免皮带过松打滑、过紧加剧轴和轴承的磨损。皮带轮采用多槽V带轮结构，图中配置三根并联V带，多带并联的设计可以分摊传动载荷，单根皮带出现老化松弛时，剩余皮带仍能短时间维持动力传递，不会立刻造成设备停机；轮缘的槽型角度、轮槽深度都按标准V带轮参数建模，皮带绕在两轮上的弯曲段、直线段形态都做了贴合实际的还原，装配时两带轮的端面必须找正共面，偏差过大会导致皮带单边磨损、频繁掉带。

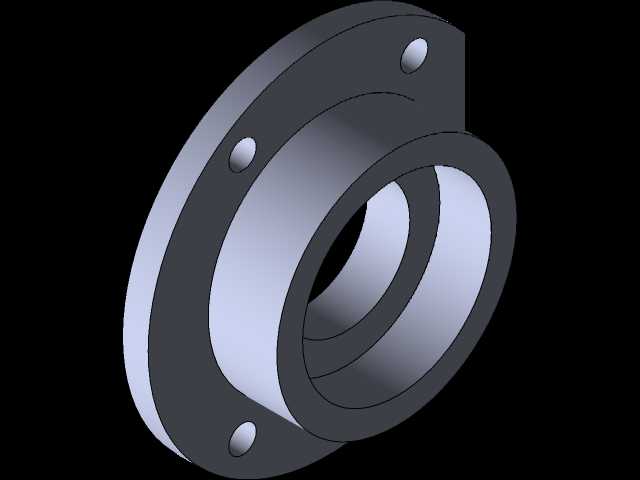

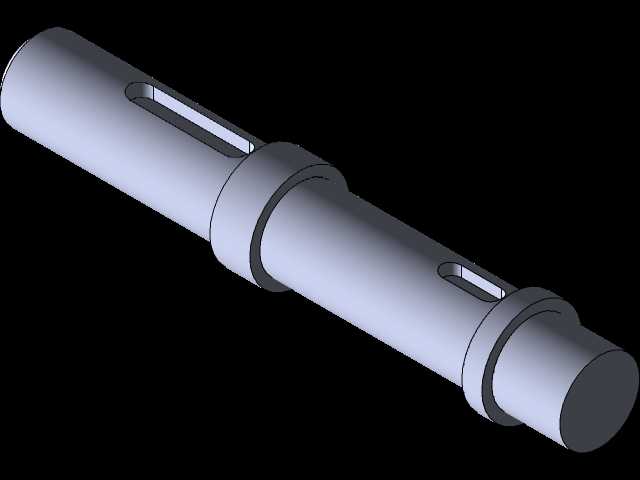

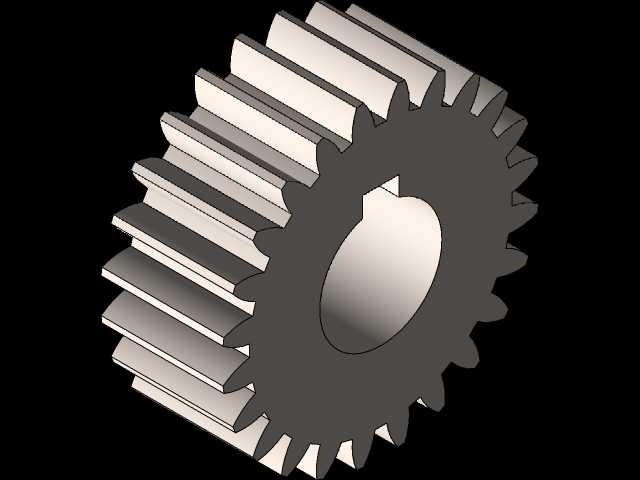

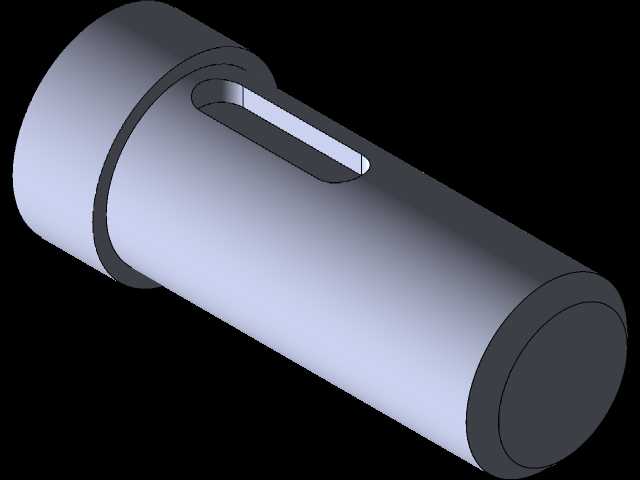

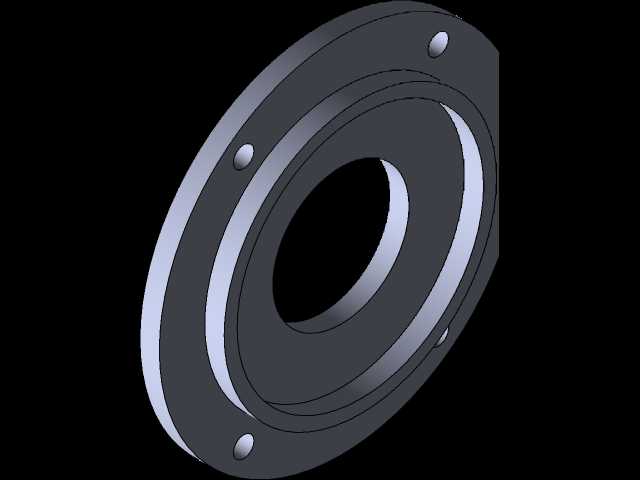

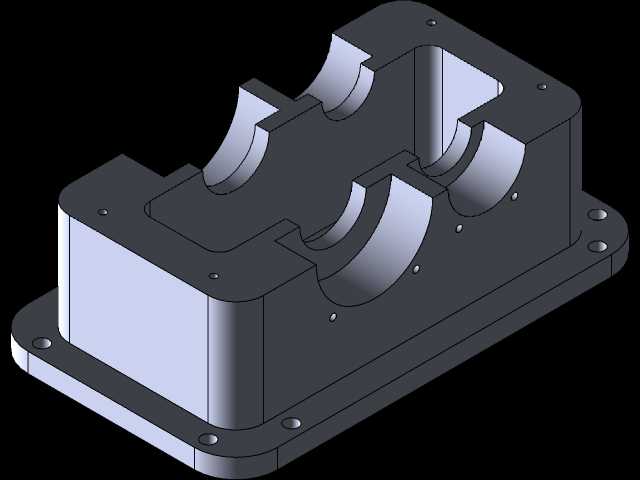

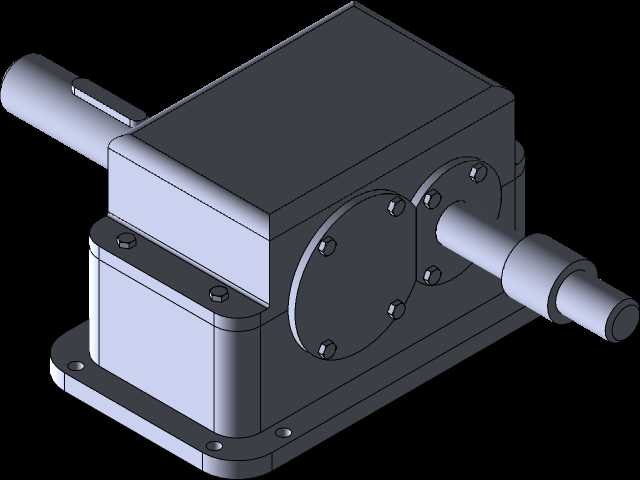

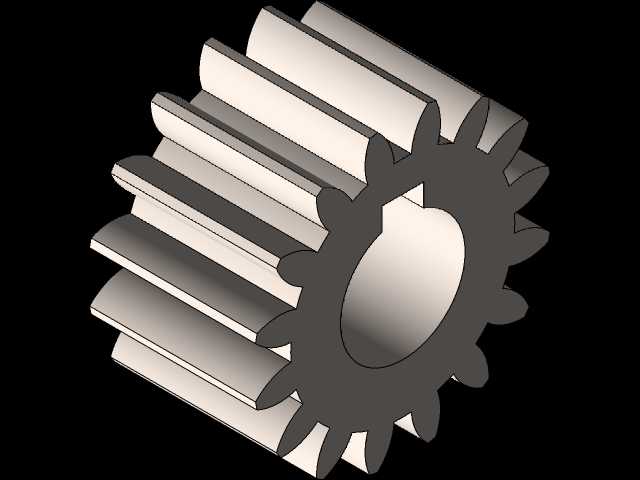

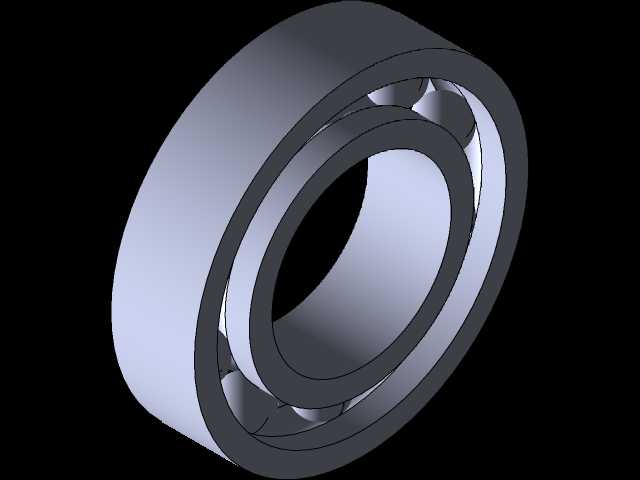

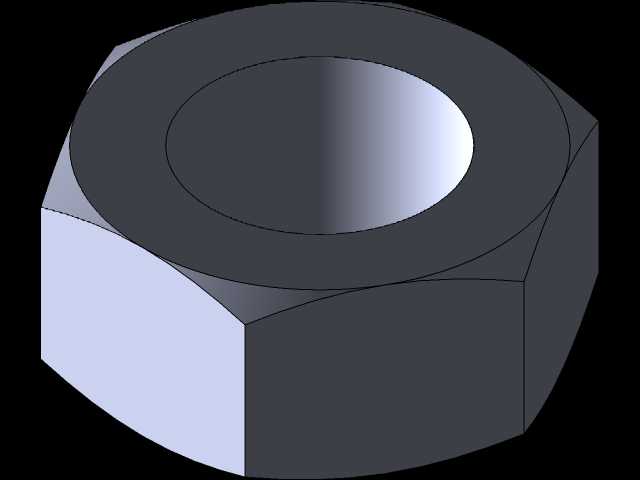

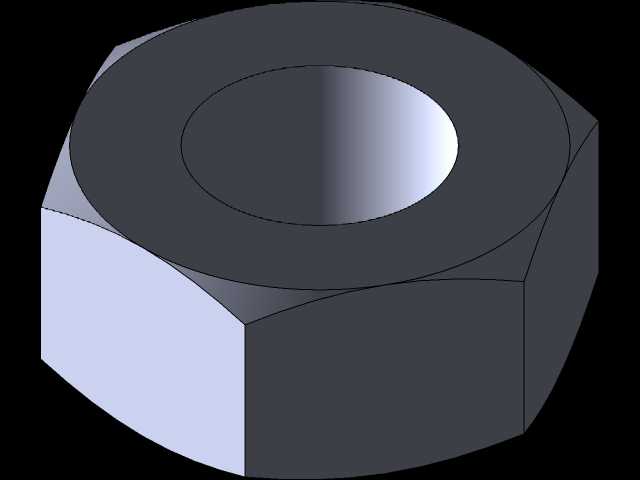

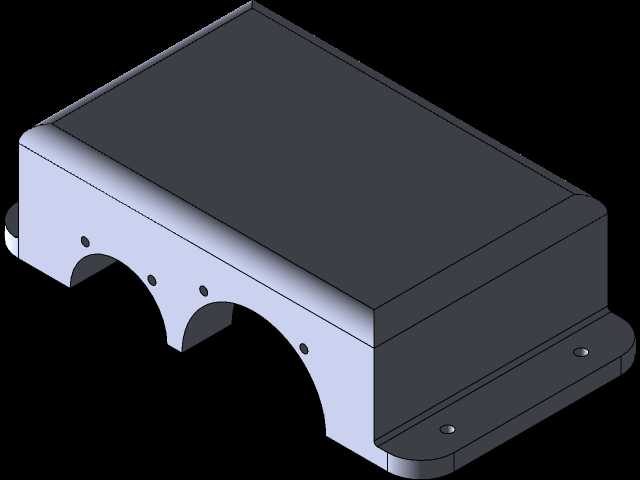

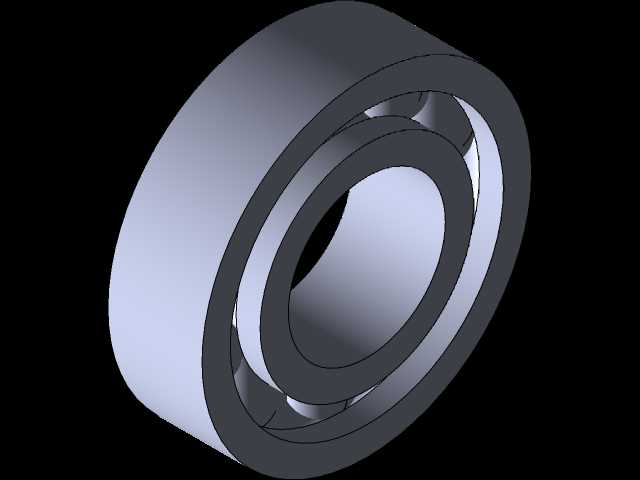

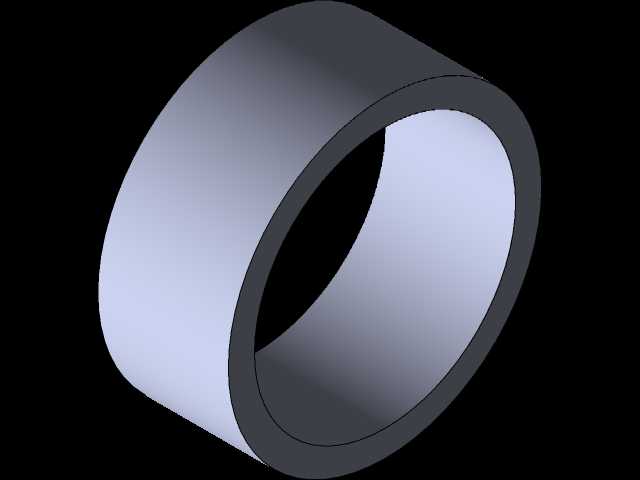

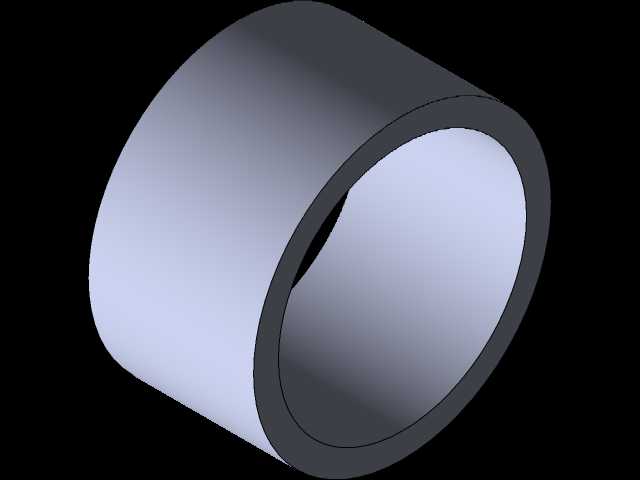

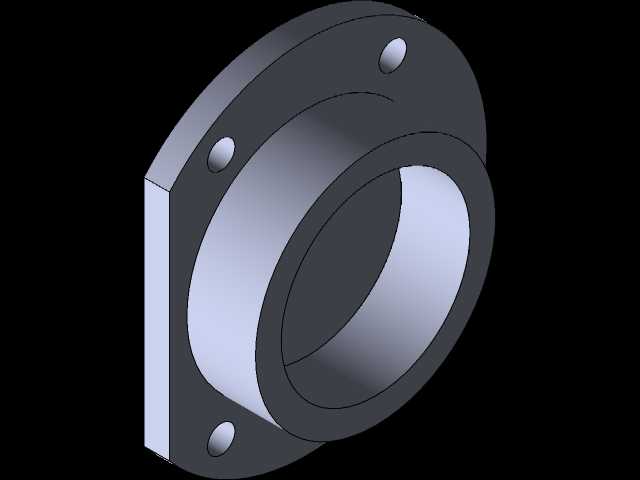

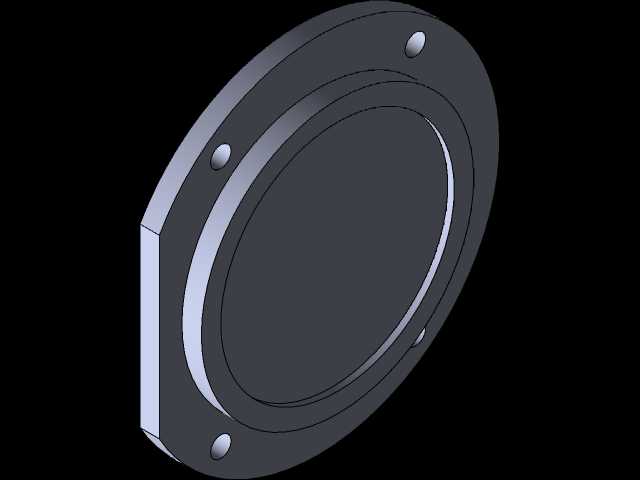

　　上部的单级减速箱采用铸铁箱体结构，箱体侧面预留加工出的轴承孔，高速轴、低速轴分别通过深沟球轴承支撑在箱体两侧，箱体内置一对啮合的圆柱齿轮，齿轮副的速比根据锯片目标转速匹配，齿轮润滑采用箱体内油浴润滑，运转时大齿轮浸入油池，带起润滑油飞溅到啮合齿面和轴承位置，不需要额外配置复杂的润滑管路。减速箱的输出轴端伸出箱体外侧，轴端加工有定位轴肩和锁紧螺纹，圆锯片夹在两个法兰盘之间，通过锁紧螺母压紧固定，锯片的回转平面和减速箱安装基准面垂直，锯切时木料沿工作台面进给，锯片从工作台的开槽位置伸出，完成截断作业。

　　现场布局时需要预留的安装空间要覆盖几个维度：首先是皮带传动外侧必须安装可拆卸的安全防护罩，把外露的皮带和带轮完全封闭，防止检修时衣物、工具卷入回转部件，防护罩和皮带之间要留出不小于二十毫米的间隙，避免运转时摩擦皮带；其次锯片侧要配置可调节的锯片护罩，非切削区域的锯齿要被护罩遮挡，仅露出参与切削的下部弧段；电机尾端的散热风罩侧要留出通风空间，不能紧贴机架墙板，保证电机散热风道通畅。底座安装面要做找平处理，电机和减速箱的固定螺栓必须配弹簧垫圈防松，整机启动前要手动盘车，确认齿轮啮合无卡滞、皮带运转无跑偏、锯片旋转无偏摆，再空载试运行检查振动和温升。这种分体传动的设计相比直连式锯切机构，最大的优势是维护成本低：皮带属于易损件，更换时不需要拆解减速箱，仅需松开电机张紧螺栓即可拆装；齿轮箱封闭在壳体内，正常工况下仅需定期更换润滑油，故障率远高于外露传动结构，非常适合小型加工车间、木工作坊、临时下料工位的锯切设备改造与新装场景。
