蜗轮蜗杆卷扬减速传动机架总成

　　这套传动总成围绕低速大扭矩输出需求展开，核心采用蜗轮蜗杆减速路线，将原动机的高转速输入转化为卷筒端可控的低速牵引动作，常见于小型起重牵引、舞台吊挂、料斗提升、索道张紧以及实验台负载模拟等场景。整机并非孤立的减速器箱体，而是把动力输入、带传动、减速单元、绕绳卷筒、制动限位、焊接机架和安全防护整合在同一安装基准内，便于在设备总体布置时直接作为功能模块校核。

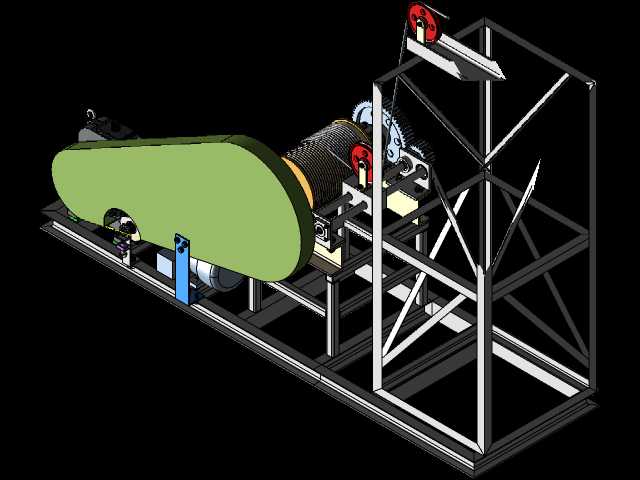

　　从现场布置看，卷筒位于传动链中段，绳筒表面预留多层缠绕空间，端部设置挡缘，避免钢丝绳在收放过程中越层或脱出。卷筒一侧通过联轴器与蜗轮减速器输出端连接，输入端则经带轮副接入动力；大带轮外侧配置弧形护罩，护罩覆盖带轮与皮带运动区域，既降低人员触碰旋转件的风险，也能减少杂物卷入。带传动承担一级降速和缓冲作用，当负载出现短时冲击时，皮带滑移可在一定程度上保护蜗轮、蜗杆及轴系，同时方便通过更换带轮直径调整总传动比。

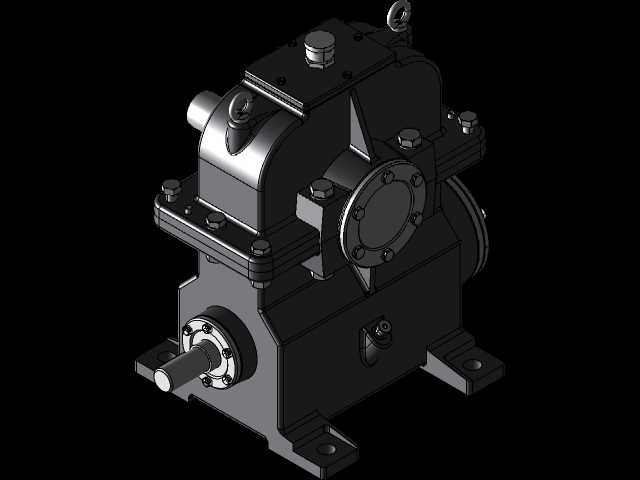

　　蜗轮蜗杆部分适合本类卷扬工况的原因在于其输出轴方向与输入轴呈空间交错布置，结构紧凑，且单级即可获得较大减速比。蜗杆啮合具备反向自锁倾向，在提升悬挂类负载时，可辅助阻止载荷反向拖动卷筒，但工程选型时不能把自锁视为唯一制动手段，因此模型中卷筒附近仍保留了制动与限位相关组件，用于停机保持、超速约束和行程端点保护。机架顶部设置滑轮导向件，钢丝绳从卷筒引出后经导向轮改变受力方向，使牵引点与卷绕中心保持稳定关系，减少乱绳和偏磨。

　　承载框架采用型钢焊接思路，立柱、底梁和斜撑组成空间桁架。底部纵梁承担整机重量和工作拉力，立柱形成高度方向支撑，斜撑则把卷筒侧向力、带轮张紧力和吊点载荷分解到多个节点，避免单根杆件承受过大弯矩。框架内部留出检修通道，减速器、轴承座、电机安装板和张紧结构均以螺栓固定在梁面上，后期拆换密封件、调整皮带张紧度或维护卷筒轴承时，不需要整体切割机架。

　　外形边界上，设备长度主要由卷筒、带轮护罩和端部电机位置决定，宽度取决于底梁外伸尺寸与操作维护空间，高度则由顶部导向轮及桁架立柱控制。安装时应优先保证底梁与基础接触面平整，地脚支承点布置在主梁节点附近，防止机架受拉后产生扭转变形。卷筒轴线、减速器输出轴线和联轴器中心线需同轴校正；带轮两轴线应平行，轮槽对齐，否则皮带会出现偏磨。导向轮中心应与绳筒排绳方向匹配，若钢丝绳偏角过大，容易造成绳层挤压、异响和卷筒挡缘磨损。

　　设计建模时，轴系公差、轴承座定位面、焊缝让位和螺栓操作空间都需要同步考虑。蜗轮箱外壳与机架连接面应具备足够刚度，箱体下方不宜悬空；卷筒两端支承跨距要结合绳长和额定拉力校核，降低轴的挠曲。护罩虽为外观件，但其内壁与旋转带轮之间应保留安全间隙，固定点不能落在振动明显的悬臂处。整体结构把减速、卷扬、导向和防护集中表达，适合在方案阶段进行运动干涉检查、维护路径确认和机架受力分析。
