3比1速比单级减速齿轮箱结构

　　这套齿轮传动装置围绕固定3比1传动比搭建，核心作用是在动力输入端与工作执行端之间完成转速折减与扭矩放大，常见于输送辊道、小型搅拌设备、物料进给机构以及实验台架这类对输出转速要求不高、但需要稳定驱动力矩的场合。现场布置时，原动机多选用电动机或液压马达，动力经输入轴进入箱体，通过一对啮合齿轮把高转速低扭矩输入转换为低转速高扭矩输出，再由输出轴端联轴器、链轮或带轮把动力传递给后端负载。

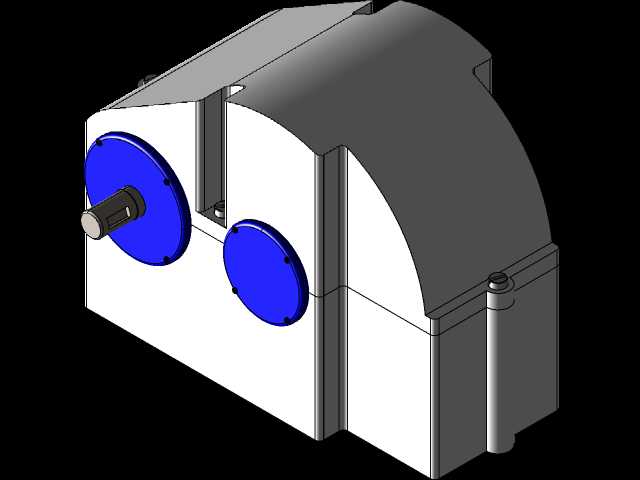

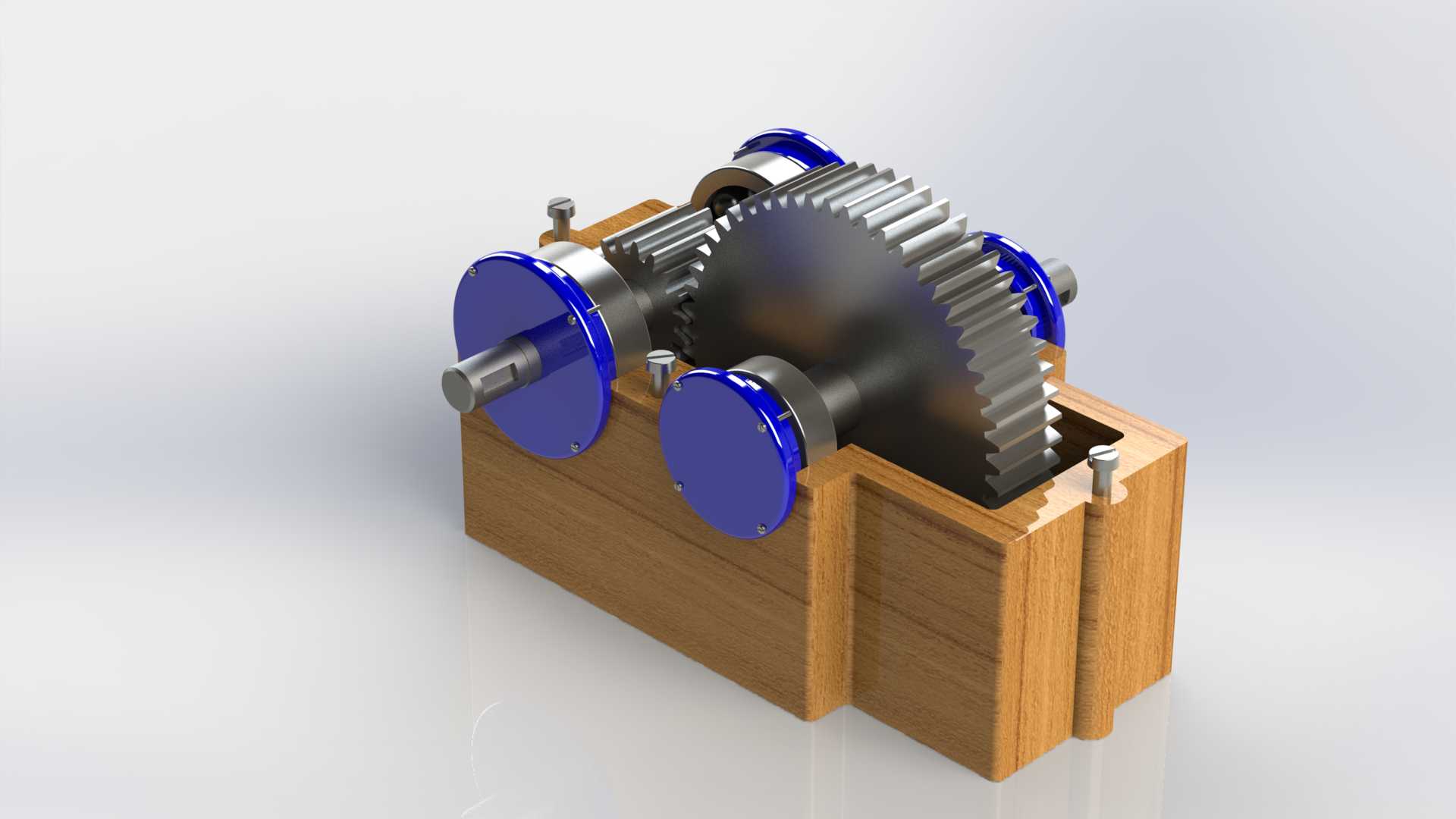

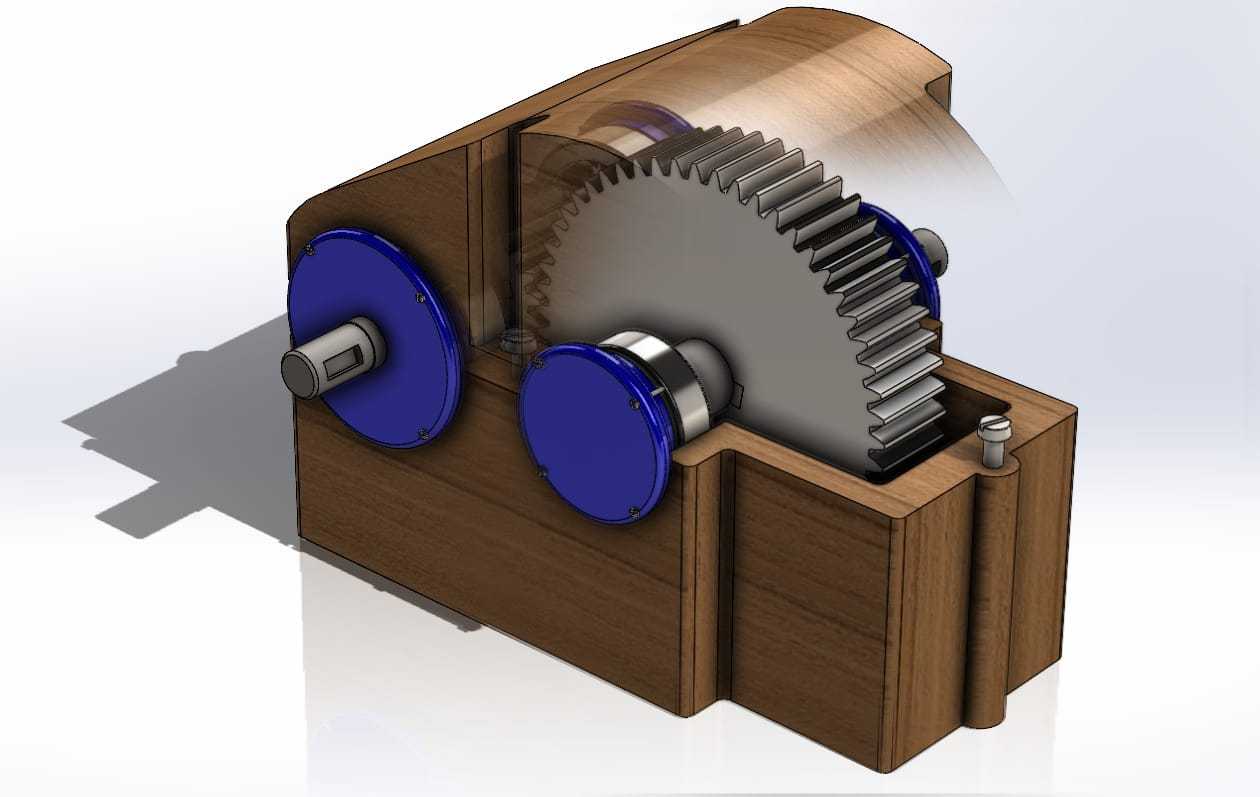

　　从结构思路上看，箱体采用剖分式轮廓，上盖与底座配合形成封闭内腔，既为齿轮副提供润滑油储留空间，也隔绝外部粉尘、切屑和飞溅水汽。箱壁在轴承座位置做了局部加厚，轴系承受啮合力时，加强区域能够抑制轴承孔变形，避免齿轮啮合侧隙因箱体刚度不足而异常变化。侧面预留的窥视与装配位置方便检修时观察齿面接触斑点，也能在拆装阶段调整轴承预紧。输入、输出轴端的蓝色端盖对应轴伸与密封区域，端盖与箱体之间通过结合面和紧固件压紧，油封嵌入端盖槽内，防止润滑油沿轴向外泄，同时阻挡外部杂质进入啮合区。

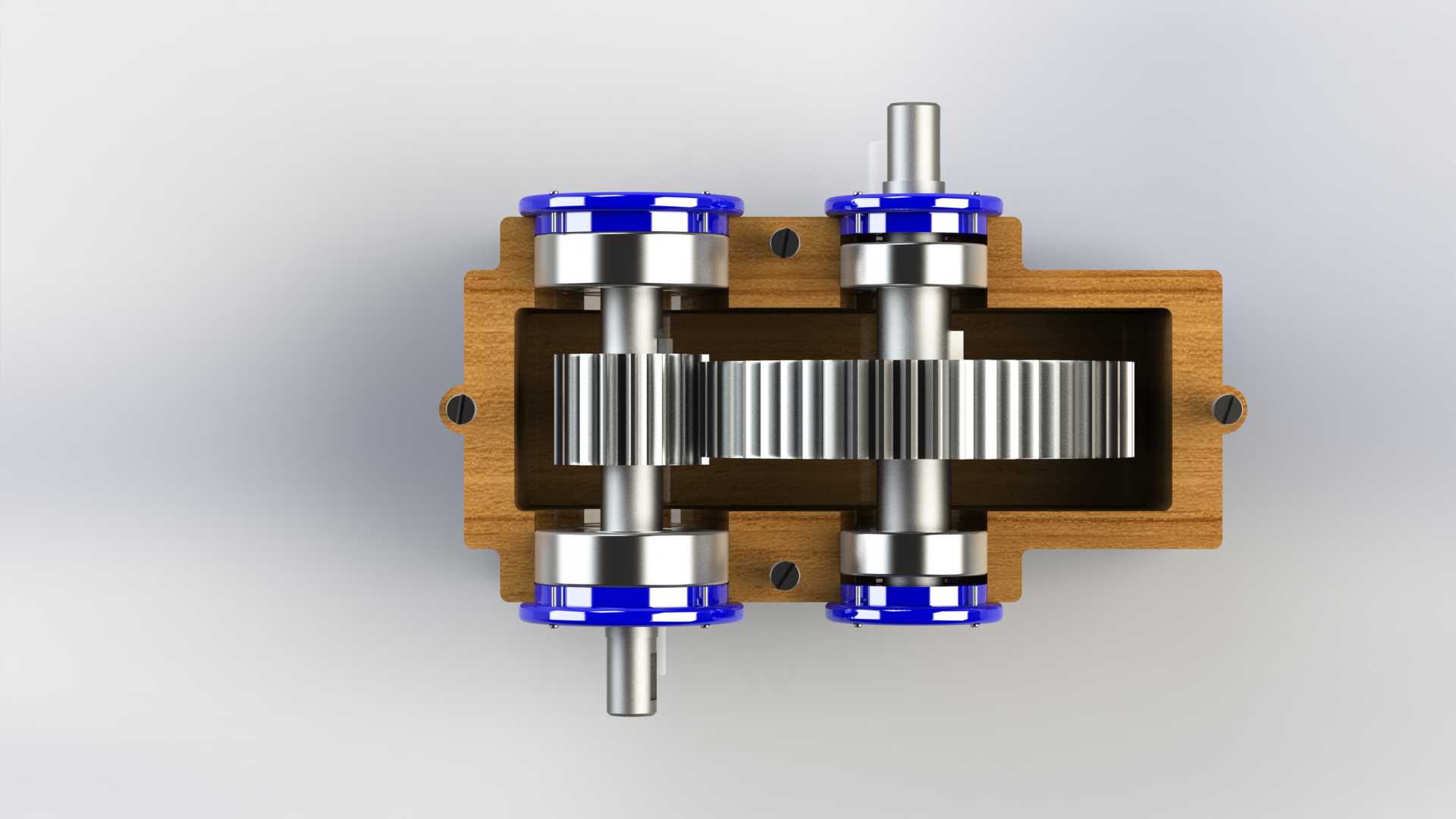

　　传动设计上，3比1速比意味着输入轴每旋转三圈，输出轴完成一圈，转矩按传动比近似放大并扣除齿轮、轴承和搅油损失。选型时不能只看名义速比，还要结合负载持续率、启动冲击频次、环境温度和润滑方式校核齿面接触强度与齿根弯曲强度。齿轮副的中心距、模数、齿宽和螺旋角直接决定承载能力；齿宽过小会导致单位齿长载荷偏高，过大则可能因轴系挠曲出现偏载。轴承选型需同时承受径向力和少量轴向力，跨距布置要让齿轮尽量靠近支撑点，缩短悬臂长度，降低轴端挠度对啮合精度的影响。

　　安装边界方面，箱体底部承载面应与设备机架平面贴合，地脚或连接螺栓位置需避开箱体内加强筋和油池最低点。输入轴与原动机轴、输出轴与工作机轴之间要保证同轴度，采用联轴器时需控制角向和径向偏差；采用链轮、带轮传动时，轮件应尽量贴近箱体轴承，减少悬臂弯矩。轴伸端保留足够装拆空间，便于联轴器拉马、密封件更换和轴承维护。箱体上方留出开盖与注油空间，侧面或底部设置油位观察、放油和通气位置，通气装置可平衡温升引起的内腔压力，减少密封件渗漏风险。

　　三维建模时，外形轮廓需要准确表达箱盖弧面、剖分法兰、轴承座凸台、加强筋和螺栓连接位置。齿轮、轴、键、轴承、端盖、紧固件和密封件应按装配关系分层约束，重点检查运动件与箱体内壁的安全间隙、端盖与轴肩的轴向定位、螺栓装入工具空间以及维修时齿轮能否从剖分面顺利取出。工程出图阶段还需把中心距、轴孔公差、结合面平面度、轴承孔同轴度和油标安装位置标注清楚，因为这些尺寸会直接影响齿轮接触斑点、噪声、温升和长期运行可靠性。对于需要把模型导入装配总图的设计人员来说，该结构可作为单级减速模块，用于校核动力链布置、安装接口和外围防护罩空间。
