NMRV040蜗轮蜗杆减速传动箱

　　这套NMRV040蜗轮蜗杆减速传动结构，在轻工输送、包装辅机、小型搅拌与自动化进给线里属于很常见的动力末端部件。实际选型时，它通常布置在伺服或异步电机与执行机构之间，把电机高转速、低扭矩的输出转换为低速大扭矩旋转，同时利用蜗杆传动的自锁趋势，在停机后降低负载反向拖动的风险。现场使用中，这类箱体多见于辊道驱动、翻转工位、小型升降机构、食品输送线以及紧凑空间内的间歇传动场合，对安装空间敏感、对传动平稳性有要求的设备尤其适合。

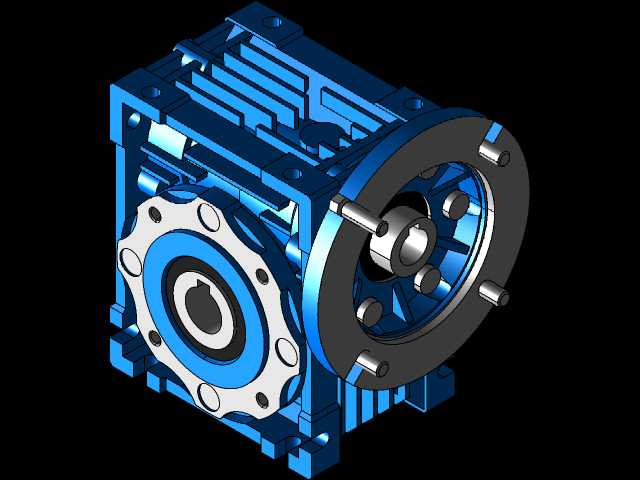

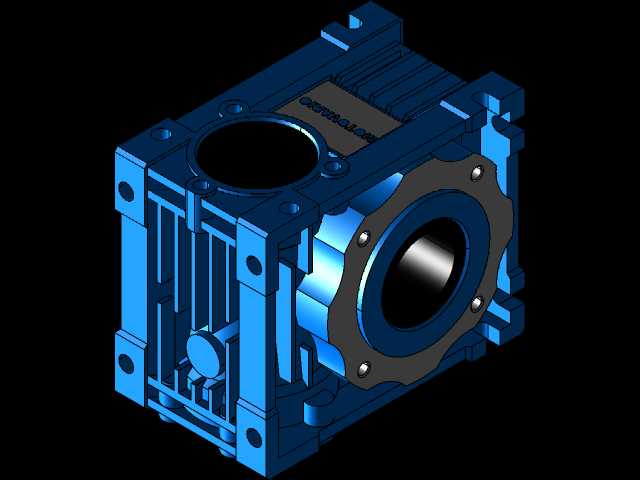

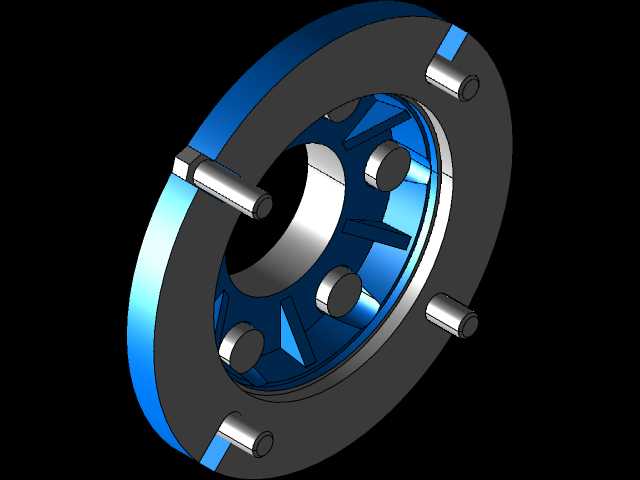

　　从结构表达上看，模型完整呈现了铝合金箱体的散热筋、输入侧圆形法兰、输出端空心轴孔、端面安装孔位以及外部紧固螺栓的位置关系。箱体外侧密集的加强筋并非单纯造型，而是兼顾刚性与散热：蜗轮蜗杆在啮合过程中会产生滑动摩擦，热负荷相对平行齿轮传动更明显，筋条增大与空气接触面积，也让壳体在受扭和支撑轴承时减少局部变形。输入法兰采用大圆盘式连接面，能够直接对接带套筒的电机联轴器，缩短电机与减速箱之间的轴向尺寸；输出侧则保留中空轴形式，便于设备主轴穿入，通过键连接传递扭矩，省去额外联轴器时可让整机布局更紧凑。

　　设计这类减速箱时，首先要确认的是速比、输入功率、输出扭矩和径向承载边界。NMRV系列属于蜗轮蜗杆减速装置，蜗杆通常与电机轴同轴布置，蜗轮则位于输出轴方向，两轴空间交错，传动方向在箱体内完成九十度转换。这个特点使它非常适合电机横向安装、执行轴纵向输出的设备。建模时需要重点控制输入法兰止口直径、螺栓分布圆、输出空心轴孔径、键槽位置、箱体底脚或法兰安装面的相对尺寸，因为这些边界直接决定电机适配和机架装配是否干涉。

　　箱体内部的核心啮合副为蜗杆与蜗轮。蜗杆多采用合金钢类零件以保证齿面强度和耐磨性，蜗轮则常选用青铜类材料，利用减摩特性降低滑动接触时的发热和磨损。装配关系上，蜗杆两端由轴承支撑，蜗轮固定在输出轴或与输出轴形成一体，轴承位置、油封槽、端盖压紧面都需要在三维结构中预留准确。外部端盖不仅用于封闭箱体，还承担轴承轴向定位和润滑脂保持作用；若端盖止口与箱体配合过松，容易出现漏油或轴承窜动，过紧则可能造成装配困难和轴承预紧异常。

　　安装边界方面，该型号属于小规格蜗轮减速箱，整机轮廓接近方形箱体加圆形输入法兰的组合。布置机架时，不能只看箱体外形包络，还要给电机接线盒、输出轴装拆、螺栓紧固工具和后期维护注油留出空间。输出空心轴与设备轴配合时，应校核轴伸长度、键槽方向以及轴向限位，避免设备轴顶死箱体内侧；输入侧通过联轴器对接电机时，要保证同轴度，联轴器误差过大不仅会带来振动，还会放大蜗杆输入端轴承的载荷。若设备存在皮带轮、链轮或悬臂负载，输出轴径向力不能按理想同轴连接估算，需要结合链轮分度圆、皮带张力和支点距离复核轴承寿命。

　　在三维建模阶段，壳体的拔模斜度、壁厚过渡、筋条根部圆角和安装面凸台都应按铸件逻辑处理。铝合金箱体通常采用压铸成型，薄壁区域要避免突变，轴承孔周围需要局部加厚，法兰面与箱体连接处通过圆角分散应力。维修视角下，油镜、油塞、透气塞和油封位置也不能忽略；蜗轮蜗杆传动对润滑状态较敏感，润滑油膜不足会迅速导致齿面磨损、效率下降甚至卡滞。模型把外部接口和主要实体关系表达清楚后，工程人员可以直接用于设备布局干涉检查、电机选配、连接板设计以及维护空间评估。

　　实际传动特性上，蜗杆驱动蜗轮时运行噪声较低，冲击载荷下啮合缓冲性较好，但反向驱动能力受导程角和摩擦条件影响。用于提升或倾斜机构时，不能仅凭外观判断自锁安全性，仍需按速比、润滑状态、振动条件和安全规范配置制动器或防逆转装置。对于频繁启停、正反转切换的自动化设备，还要关注热容量和工作持续率，不能只按额定输出扭矩选型。

　　整体来看，这套结构把小规格蜗轮减速箱的典型外形、安装接口和传动布局表现得较完整，适合在设备方案阶段进行空间排布、轴系对接和传动链路校核。工程应用中，它的价值不在于复杂外观，而在于通过紧凑的九十度换向、中空输出和法兰直连，让动力单元以更小体积集成到设备内部，同时为后续机架焊接、电机安装和维护拆装提供明确的尺寸依据。
