低转速1-2千瓦永磁发电机三维结构设计

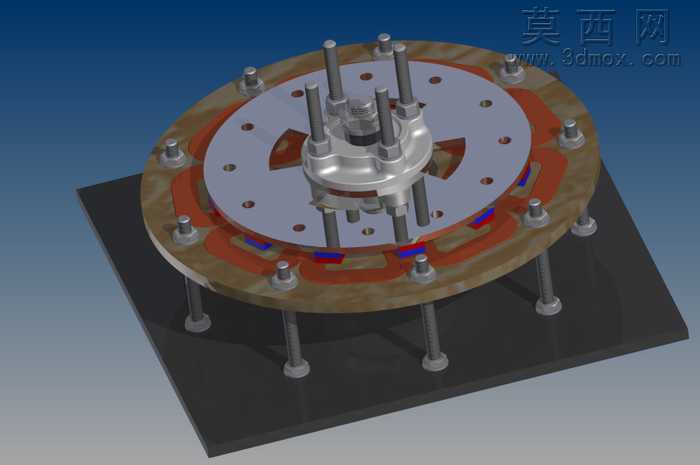

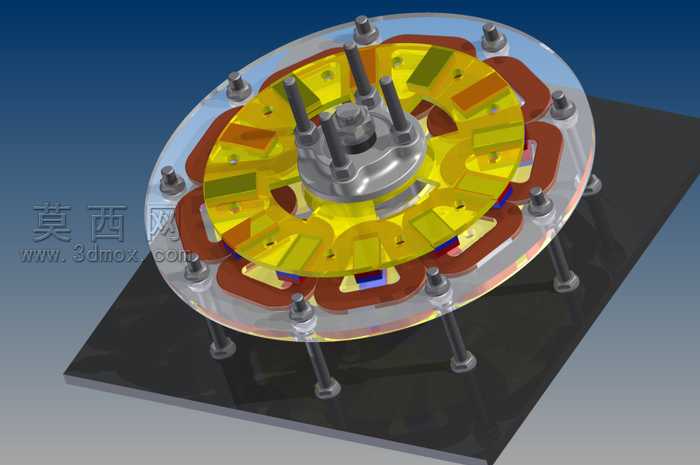

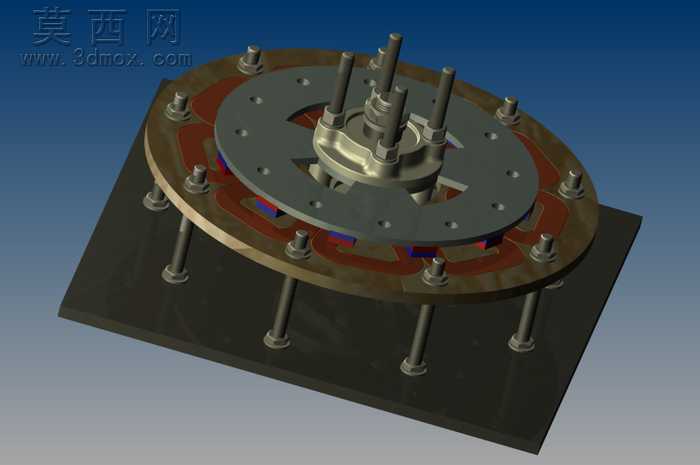

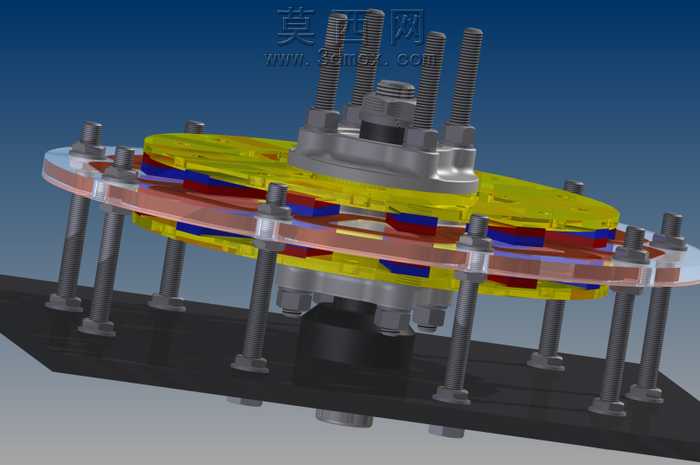

本作品为低转速永磁发电机的三维结构设计模型，整体采用轴向盘式结构布局，通过三维建模软件完成全零部件的参数化建模与整机装配。建模过程中严格遵循设计参数，还原了发电机的核心组成部分：底部为平整的安装基座，通过多根均匀分布的长支撑螺柱实现上下端盖的定位与紧固，端盖采用环形法兰式结构，表面预留对应螺栓过孔与定位销孔，保证装配同轴度与结构稳定性。转子部分嵌入排布的永磁体，按照设计参数采用40×20×10毫米规格的磁铁共24枚，分内外两圈各12枚均匀排布，保证磁路分布均匀；定子部分设置9组三阶段线圈，单组线圈圈数为145匝，线圈采用铜线绕制结构，建模时还原了线圈的绕线形态与排布位置，匹配低转速工况下的发电效率需求。模型渲染阶段对不同零部件赋予了对应材质：金属结构件采用铸铁与钢材材质，呈现哑光金属质感，永磁体赋予红色与蓝色区分磁极，线圈采用铜质金属材质，基座与支撑螺柱做了金属表面的细微做旧处理，提升模型真实感。结构设计上针对低转速工况做了适配优化，整机无需复杂增速机构即可在约250RPM转速下输出60伏特电压，额定功率覆盖1-2千瓦区间，可适配水力、风力等分布式清洁能源发电场景。建模过程中对所有配合面做了公差校验，保证螺栓与孔位、转子与定子的气隙间距符合设计要求，各零部件可实现拆解查看内部结构，清晰展示永磁发电机的磁路布局、线圈排布与紧固结构，完整还原了低转速永磁发电机的设计思路与结构细节，可用于发电设备结构参考、原理演示与相关设计方案验证。
