手扶式螺旋钻播一体化农业播种机具

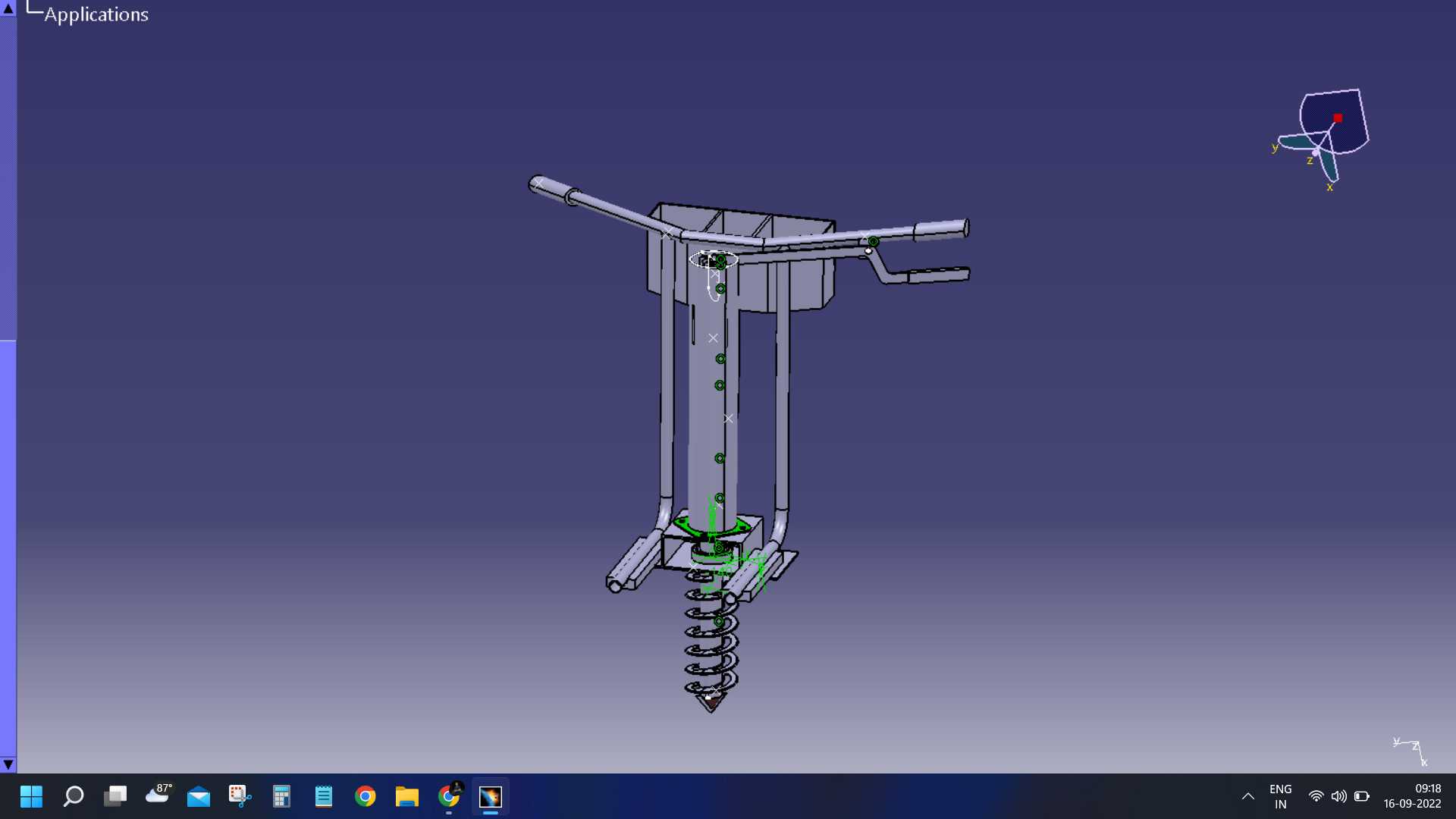

　　丘陵山地零散地块、果园行间、设施大棚边角区域的播种作业，长期存在大型播种机组无法进地、人工开穴播种深浅不一、株距排布不均、覆土压实不到位的痛点，这款手扶式螺旋钻播机具正是针对这类小地块精量播种场景开发的轻便型作业设备。整机采用单人手扶操控的立式布局，没有额外的牵引挂接结构，作业人员握持上部横向操纵扶手即可完成设备移位、对位、下钻、投种、覆土全流程操作，整机重心沿竖直钻杆轴线分布，作业时无需额外施加过大下压力，依靠螺旋钻头部的入土旋切能力即可自行向下进给，大幅降低单人作业的劳动强度。

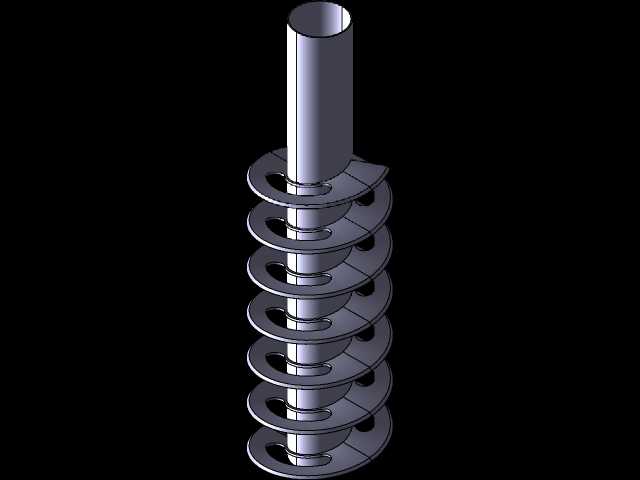

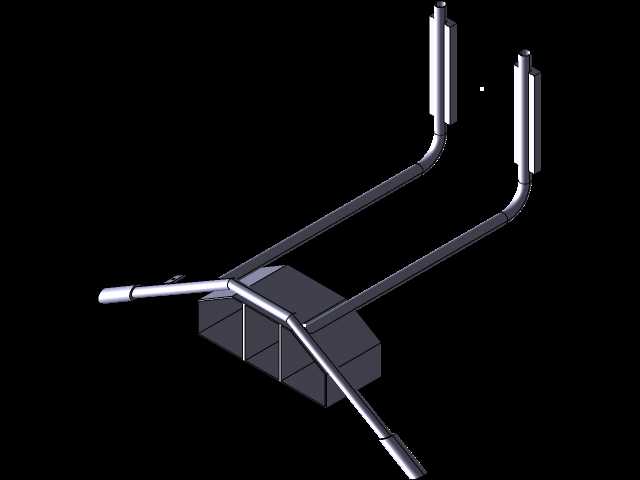

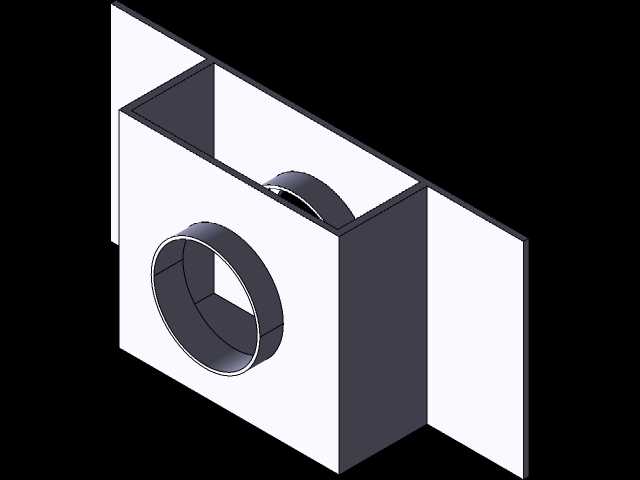

　　从结构组成来看，机具下部为螺旋钻削总成，最底端配置尖锥形破土导向头，导向头上方连续布置变径螺旋叶片，叶片外缘做耐磨加厚处理，钻杆中段设置投种通道，种子从上部储种导送结构落入中空通道后，会在钻具提升到设定播种深度的瞬间精准落入穴底，避免种子粘附在螺旋叶片上被带出土层。钻削总成上方为主机承载架，架体采用薄壁矩形钢管焊接成型，两侧对称伸出操纵扶手，扶手末端套设防滑橡胶握套，握把区域集成作业控制扳机，操作人员无需抬手即可控制钻轴旋转与投种动作。承载架下部对称设置两块限位支撑脚板，作业时脚板贴合地表，既可以限制螺旋钻的最大入土深度，保证每穴播种深度一致，也能在钻具旋转时抵消反扭矩，避免整机随钻轴同向扭转，提升作业稳定性。

　　这款机具的核心设计思路，是把传统人工打穴、人工投种、人工覆土三道工序整合到同一台轻便设备上，螺旋钻旋切土壤形成种穴的同时，钻具提升过程中螺旋叶片带起的松散土壤会自然回落填充种穴，完成种子覆土，不需要额外人工铲土覆盖。针对不同作物的播种农艺要求，设计阶段预留了深度调节档位，通过调整限位脚板相对钻杆的安装高度，可以将播种深度控制在2到10厘米区间，适配蔬菜、小粒杂粮、牧草种子、果树追肥穴播等不同作业需求；投种结构可搭配不同规格的排种轮，实现单粒精播或者多粒穴播，避免种子浪费，保证出苗后田间密度均匀。

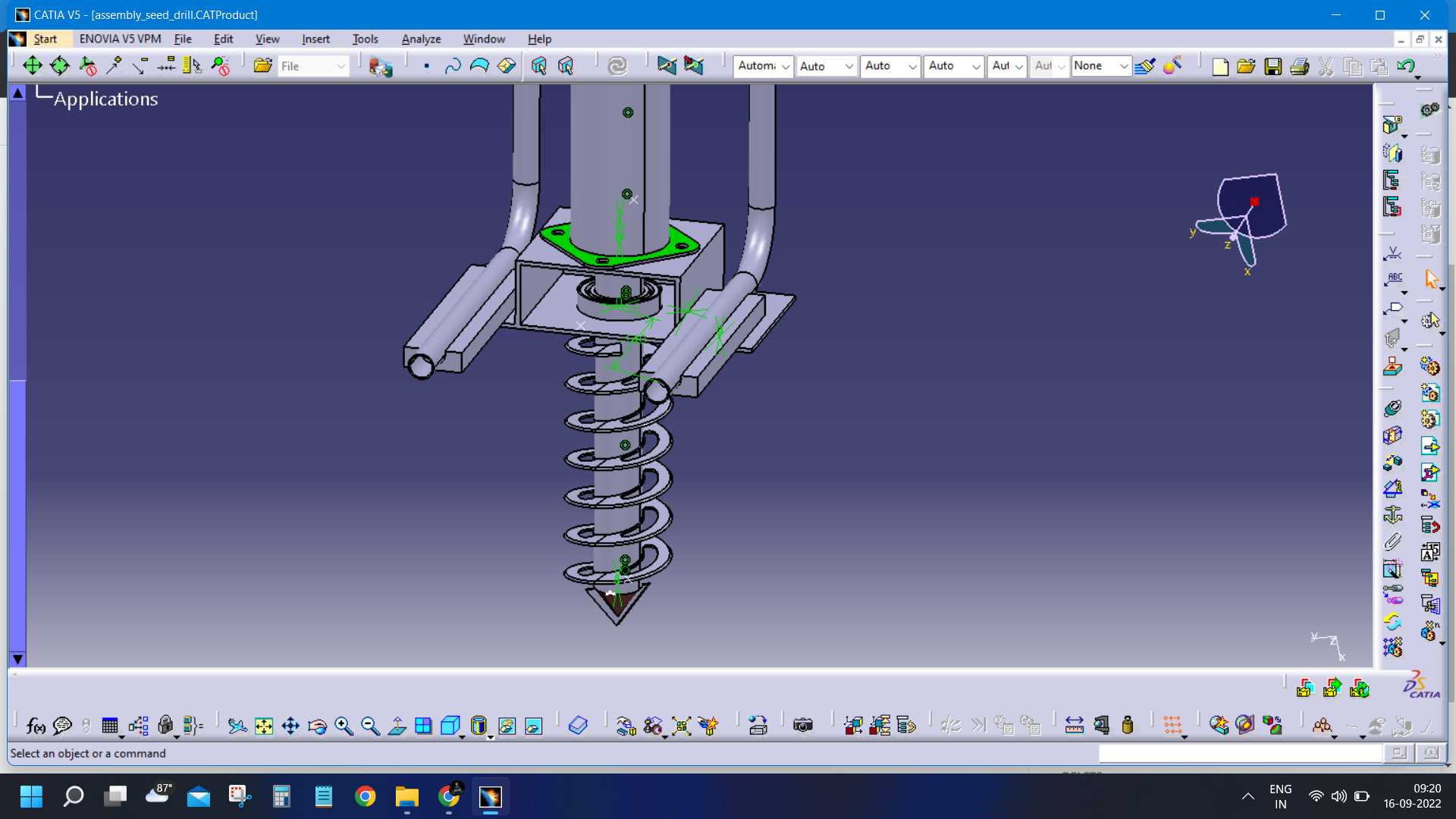

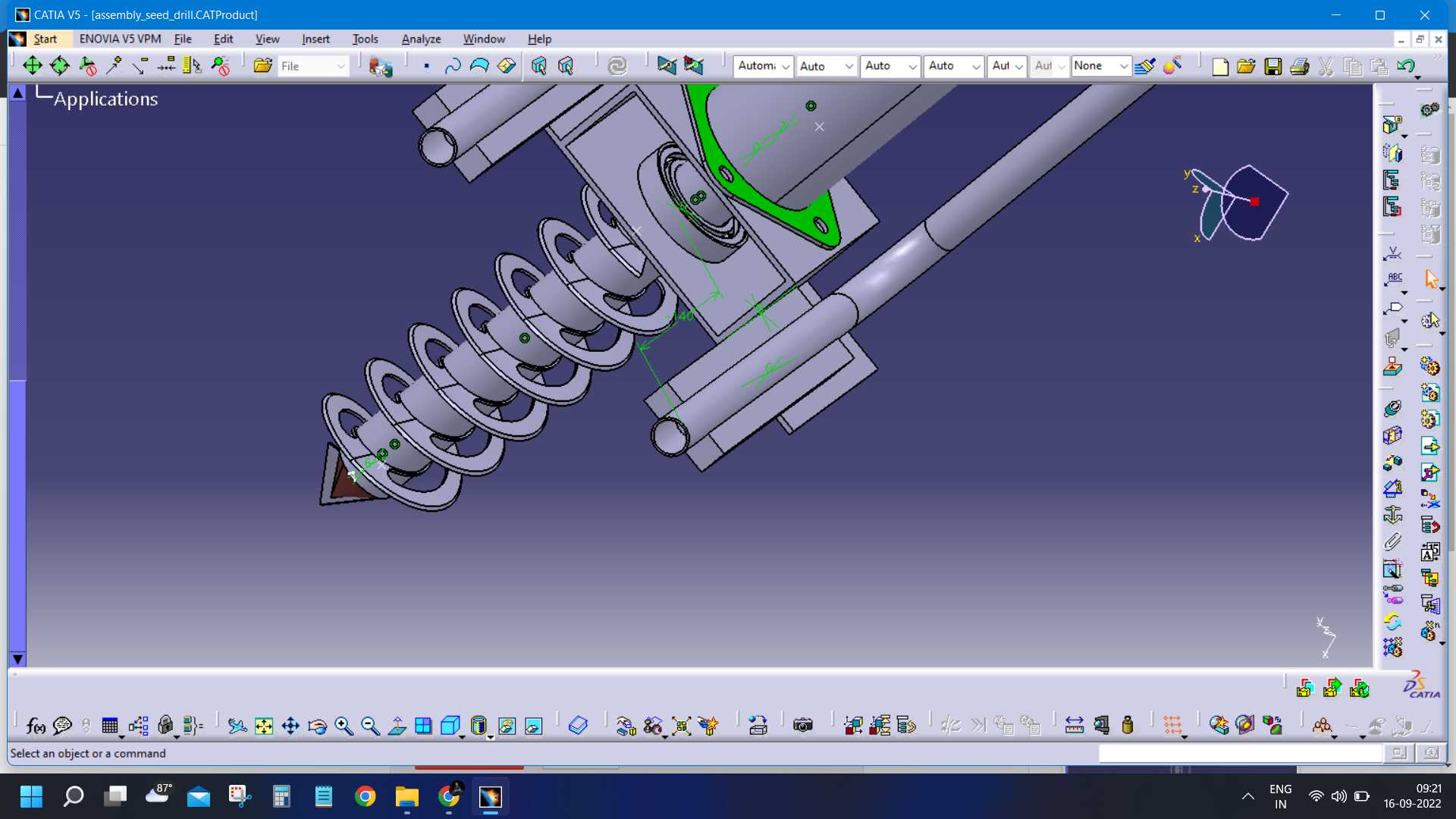

　　从安装边界与外形尺寸来看，整机处于作业直立状态时总高度适配普通成年人手扶操作的人机工程高度，扶手横向展开宽度控制在六十厘米左右，能够顺利进入宽度一米以内的大棚过道与果树行间，最小作业回转半径不足半米，在田块边角、树盘周边都可以灵活对位，不会刮碰作物枝干。钻削总成的最大作业直径根据螺旋叶片外缘尺寸确定，成型种穴直径在8到15厘米区间，作业时单穴入土时间仅需数秒，单人每小时可完成数百个种穴的播种作业，效率是人工锄头打穴播种的数倍。架体上部预留了动力单元的安装接口，可适配小型汽油机或者电动驱动模块，安装时动力输出轴与钻杆通过快拆联轴器对接，不需要复杂的对中调整，日常维护时松开锁紧销即可将下部钻削总成拆下，更换不同直径的螺旋钻体，就能切换打穴施肥、苗木移栽挖坑等附加功能。结构建模过程中对所有焊接管件做了壁厚抽壳处理，螺旋叶片采用螺旋线扫描生成连续曲面，装配阶段验证了扶手转动间隙、钻轴旋转行程、限位脚板与钻体的运动干涉情况，确保所有活动部件在全行程动作中不会出现卡滞，落地试制后可直接投入小块农田、园艺场地的播种作业使用。
