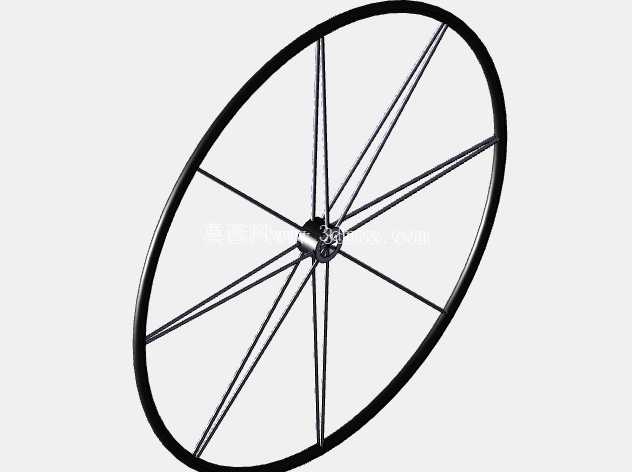

辐条式轮轴结构轻量化轮体设计

　　在各类需要滚动位移的机械结构中，轮体是承担载荷转换、降低运动摩擦阻力的核心基础部件，这款辐条式轮轴结构的轮体，没有采用实心轮盘的厚重设计，而是通过多根辐条连接外缘轮圈与中心轮毂，在保证结构强度的前提下大幅降低了整体自重，适配各类对运动惯量有控制要求的场景。从实际应用场景来看，这类辐条轮结构既可以作为小型代步装置的行走轮使用，也能作为教学演示装置中简单机械原理的展示载体，还可适配轻型输送设备的从动轮单元，在低速、中低载荷的位移场景下都能稳定发挥作用。轮体的核心功能是将中心轴的旋转扭矩通过辐条传递至外缘轮圈，或是将轮圈接触支撑面产生的滚动反作用力传导至中心轮轴，实现滑动摩擦向滚动摩擦的转换，大幅降低机构运动过程中的阻力损耗。

　　设计过程中优先考虑了受力的均匀传递，每根辐条采用等径细长杆结构，沿轮毂周向均匀分布，相邻辐条之间的夹角保持一致，避免轮圈局部受力集中导致的形变；中心轮毂位置预留了与轮轴配合的安装孔位，孔位的同轴度公差控制在合理区间，保证轮体旋转过程中不会出现偏摆跳动，外缘轮圈采用等截面环形结构，与辐条的连接节点做了应力缓释处理，避免长期交变载荷下连接位置出现断裂失效。从安装边界来看，轮体的轴向宽度较窄，适配的轮轴直径与中心轮毂内孔保持间隙配合，安装时仅需在轮毂两侧加装轴向限位挡圈即可完成轴向固定，不需要额外设计复杂的连接结构；轮体的径向尺寸可根据实际使用场景的载荷、离地间隙要求做等比例缩放，辐条的数量、直径也可根据承载需求做对应调整，当需要承载更大载荷时，可适当增加辐条数量、提升辐条截面直径，同时加厚轮圈的截面厚度，保证整体结构的刚性。

　　不同于实心轮的厚重设计，这种辐条式结构的轮体在旋转过程中空气阻力更小，自身转动惯量更低，启动和制动过程中需要的扭矩更小，对于需要频繁启停的运动机构来说，能有效降低驱动单元的功率损耗。在结构建模过程中，需要重点保证辐条与轮圈、轮毂的连接位置完全贴合，不存在装配间隙，所有辐条的长度一致性误差控制在极小范围内，避免轮体旋转时出现动平衡失准的问题；轮圈的外圆面需要保证足够的圆度，确保与接触面滚动接触时全程贴合，不会出现周期性的跳动冲击。这类轮体结构没有复杂的异形曲面，所有特征均为规则的回转体与杆类特征组合，建模逻辑清晰，参数调整便捷，设计人员可根据实际使用场景的需求快速修改参数生成适配的轮体模型，不需要重新搭建整体结构框架。

　　在实际选型应用时，需要根据承载的径向载荷大小核算辐条的压杆稳定性，避免辐条在过载情况下出现失稳弯曲，同时要根据使用环境的腐蚀、磨损情况选择对应的材质，常规工况下采用普通碳钢材质即可满足强度要求，在有轻量化需求的场景下也可替换为铝合金材质，进一步降低轮体自重，提升机构的动态响应性能。轮体的中心轮毂长度略大于轮圈的轴向宽度，保证轮轴安装时轮毂端面能与限位部件充分接触，不会出现轮圈与周边机架结构发生摩擦干涉的问题，安装时需要保证轮轴与轮毂内孔的配合公差符合设计要求，过松会导致轮体旋转时出现晃动，过紧则会增加装配难度，甚至导致轮毂装配时出现胀裂问题。
