农业土壤NPK检测传感显示装置结构设计

　　这套传感显示装置主要面向设施农业、大田种植的土壤养分快速检测场景，解决传统土壤检测依赖实验室送检、周期长无法支撑实时施肥决策的痛点。在实际农业生产中，种植户需要快速获取土壤中氮磷钾三类核心养分的含量数据，以此调整追肥配比，避免过量施肥造成的土壤板结、水体富营养化问题，同时减少肥料投入成本，这套装置就是为田间原位检测场景设计的一体化检测终端。

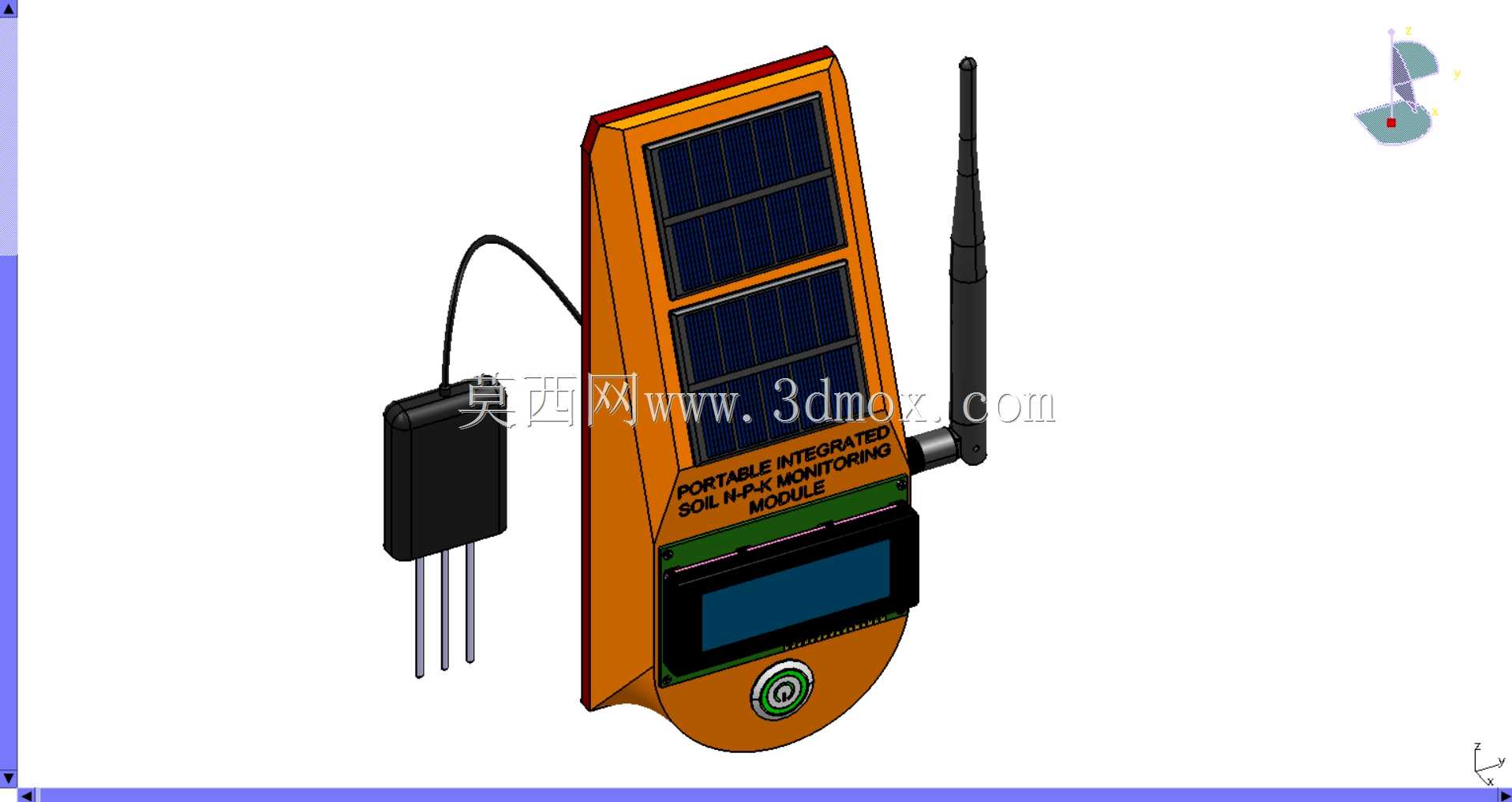

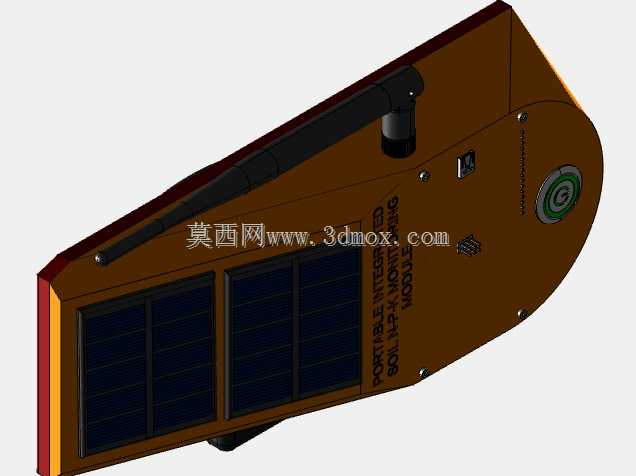

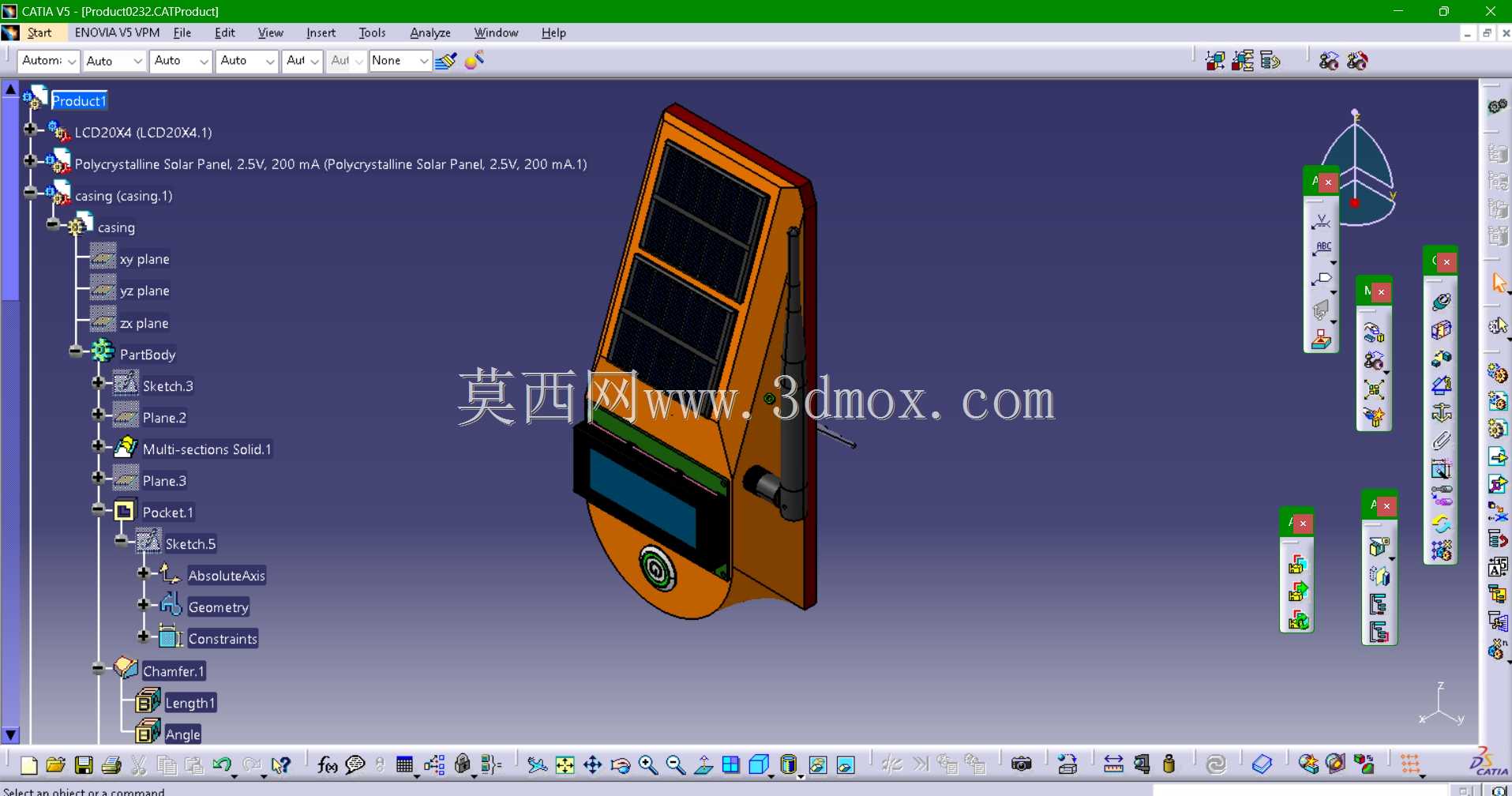

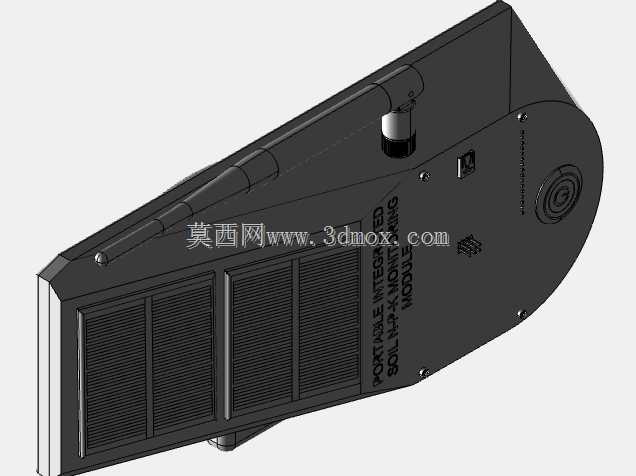

　　从功能结构来看，整套装置分为传感探测端与数据显示端两个核心部分，传感探测端采用多电极集成结构，探测针采用耐腐蚀316不锈钢材质，探针长度设计为18厘米，可直接插入耕作层土壤，避免表层土壤养分数据偏差，探针根部做了锥形过渡结构，插入土壤时可减少阻力，同时避免土壤颗粒卡入探针与壳体的连接缝隙。显示端采用嵌入式安装结构，壳体做了IP65级密封设计，正面的显示窗口采用钢化玻璃覆盖，可抵御田间的扬尘、短时淋雨，适配露天、大棚等多种复杂作业环境，显示模块下方设置了三个实体操作按键，按键采用硅胶密封结构，戴农用手套也可正常操作，避免田间作业时手上的泥土、水分渗入设备内部。

　　设计过程中优先考虑了田间使用的抗干扰需求，传感信号采集模块做了电磁屏蔽处理，避免田间电力线路、农用设备的电磁干扰影响检测精度，信号传输采用差分传输方式，即使传感端与显示端的连接线延长至5米，也不会出现数据跳变的问题，方便用户将显示端固定在操作台或者便携支架上，传感端伸入不同位置的土壤采样点进行检测。装置的供电模块采用宽电压设计，支持12V直流供电，可直接对接农用机械的车载电源，也可搭配便携锂电池包使用，满足移动巡检的使用需求。

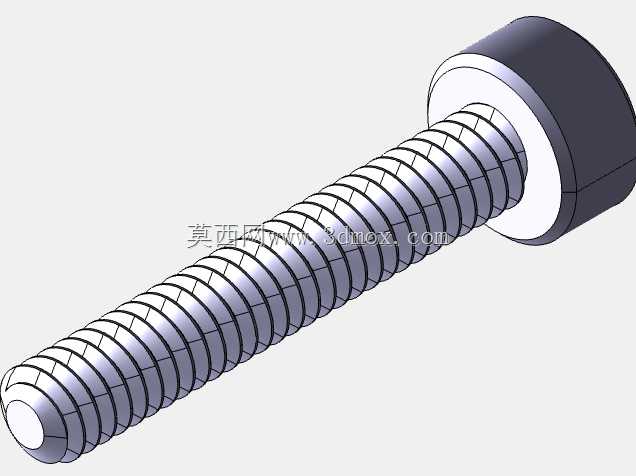

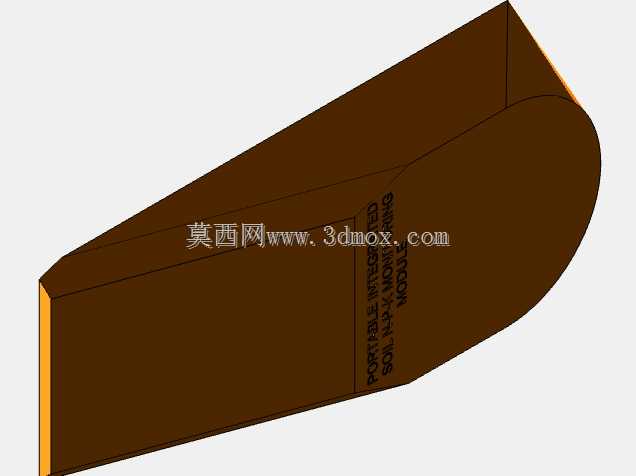

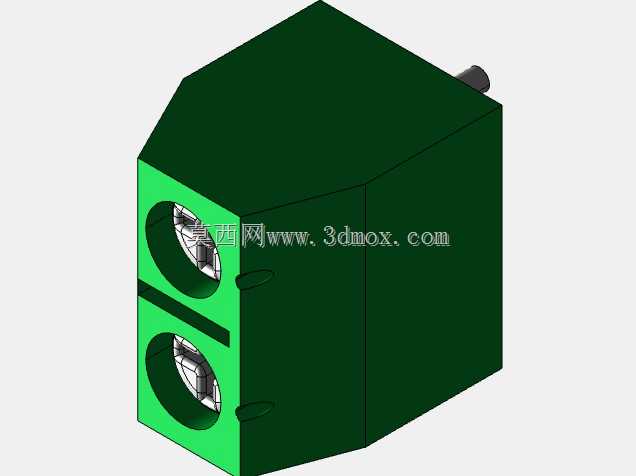

　　安装边界方面，传感探测端的最大直径为32毫米，插入土壤时不需要提前预打孔，直接按压即可进入耕作层，显示端的壳体尺寸为120毫米80毫米35毫米，背部设置了标准的燕尾槽安装结构，可适配市面上通用的设备安装支架，也可通过四颗M4螺丝直接固定在设备面板上，安装孔位间距为90毫米*50毫米，预留的接线口位于壳体底部，采用防水格兰头密封，接线时不需要拆开设备主壳体，降低现场安装的操作难度。

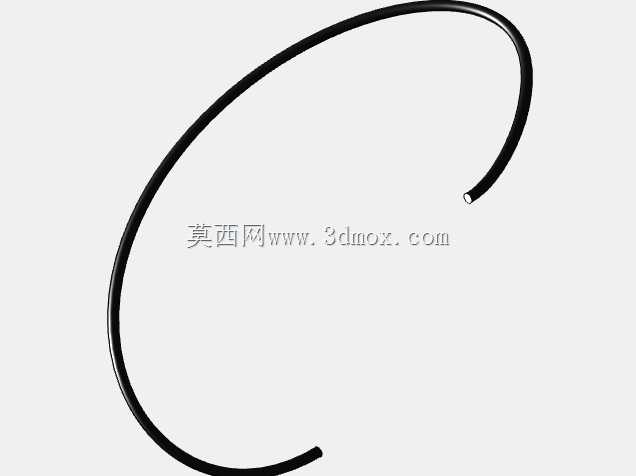

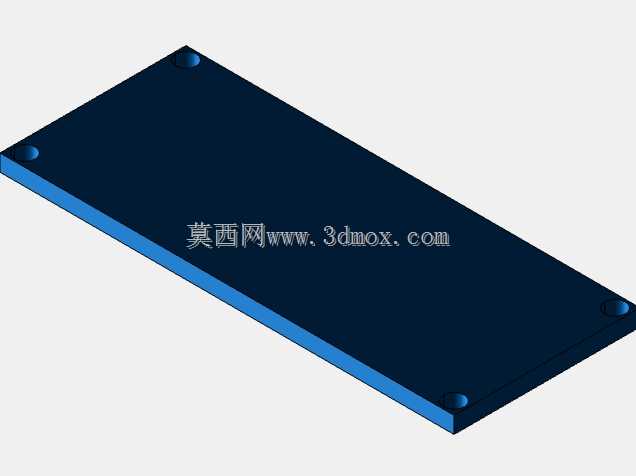

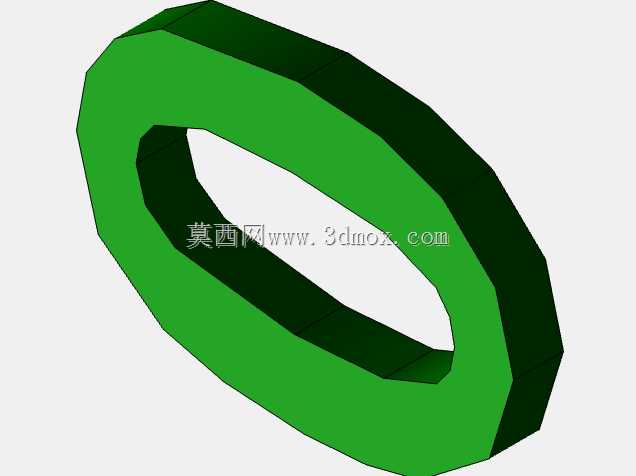

　　在结构细节处理上，探针与壳体的连接位置做了双层密封圈设计，长期插入潮湿土壤也不会出现渗水问题，显示端的内部电路板做了三防漆涂覆，可抵御高湿度、高盐雾的使用环境，比如沿海地区的大棚种植场景也可稳定使用。装置的整体重量控制在320克，手持移动检测时不会有明显的负重感，传感端的手柄位置做了防滑纹理设计，插拔探针时可更好发力，避免打滑。

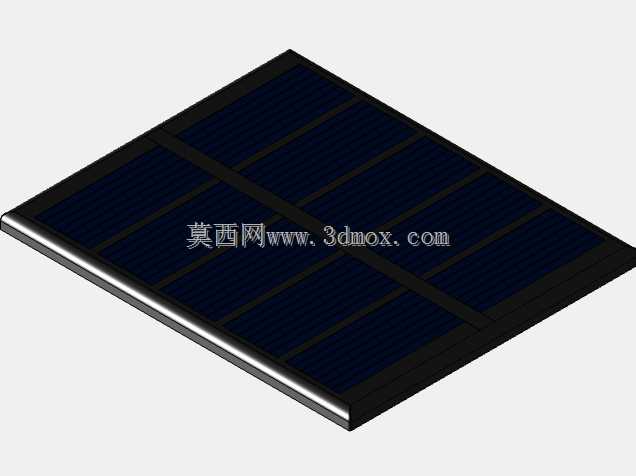

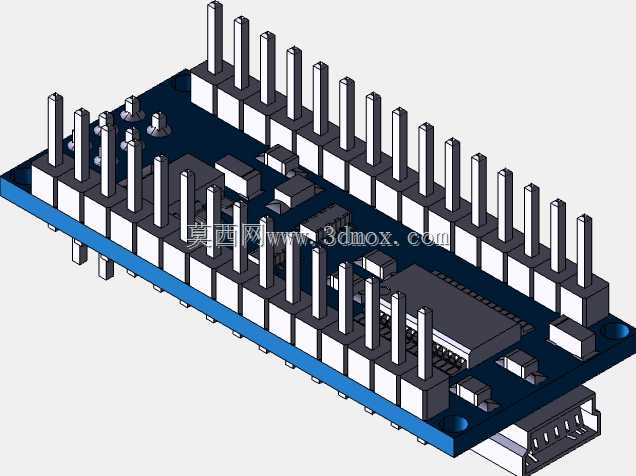

　　这套装置的检测数据可直接在显示屏上实时读取，不需要额外连接手机或者电脑，屏幕采用半反半透材质，强光下也可清晰读取数值，避免露天使用时屏幕反光看不清数据的问题。电路部分做了低功耗优化，连续工作状态下的功耗仅为0.8W，搭配常规的12V/2Ah锂电池包可连续工作超过20小时，满足一整天的田间巡检检测需求。结构设计时也考虑了后期维护的便利性，探针部分采用模块化设计，长期使用出现磨损后可单独更换探针组件，不需要更换整个传感端，降低后期的使用维护成本，显示端的前盖采用卡扣加螺丝的双重固定结构，需要更换内部电池或者校准模块时，拆开四颗固定螺丝即可打开前盖，内部的电路板采用接插件连接，不需要焊接即可完成模块更换。
