落地式双缸空气压缩机组全细节结构设计

　　这套落地式空气压缩机组的三维结构，完整还原了工业现场常用的移动式低压气源供给设备的全部细节，从储气罐体到泵头传动、安全防护、控制回路的结构都做了1:1的实体还原，没有做任何简化省略，完全可以作为同类设备结构设计、改装测绘的参考基准。

　　在实际工业场景里，这类压缩机组的适配范围非常广，小型机加工车间里给气动扳手、气动刻磨机、吹尘枪提供稳定气源，汽修门店里给轮胎充气、气动千斤顶、喷漆枪供给压缩空气，装修施工场景里带动射钉枪、墙面喷涂设备，甚至小型自动化生产线的气动执行元件供气，都能看到这类设备的身影，它不需要固定安装基础，底部自带支撑脚，部分同规格机型还会加装脚轮实现短距离移动，能灵活适配不同作业点位的气源需求，不需要铺设长距离的固定供气管道，对于分散作业、临时施工的场景适配性远高于集中式空压站。

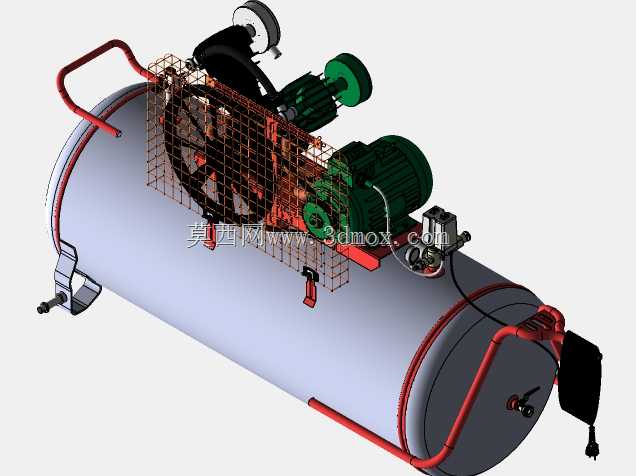

　　从功能结构来看，整套设备的核心分为几个独立模块：卧式储气罐体是整套设备的承压基础，采用椭圆形封头的圆柱罐体结构，所有上部安装的组件都通过焊接在罐体上的安装支座承载，罐体侧面预留了排水阀接口、出气接口、安全阀安装位，底部的支撑脚做了折弯加强结构，避免满负载运行时的振动导致支座焊缝开裂。泵头部分采用双缸往复式压缩结构，两个缸体呈V型布置，相比单缸结构能大幅降低排气脉动，输出的压缩空气压力更平稳，泵头和驱动电机之间通过皮带轮传动，外侧加装了网格状的安全防护罩，既不影响皮带传动的散热，又能避免人员误触旋转的皮带轮造成机械伤害，防护罩的框架采用角钢焊接成型，网格部分用钢丝编织网固定，安装支座直接固定在罐体上方的红色安装底板上，底板和罐体之间加设了减震垫，吸收泵头运行时的往复振动，避免振动直接传递到罐体引发共振噪音。

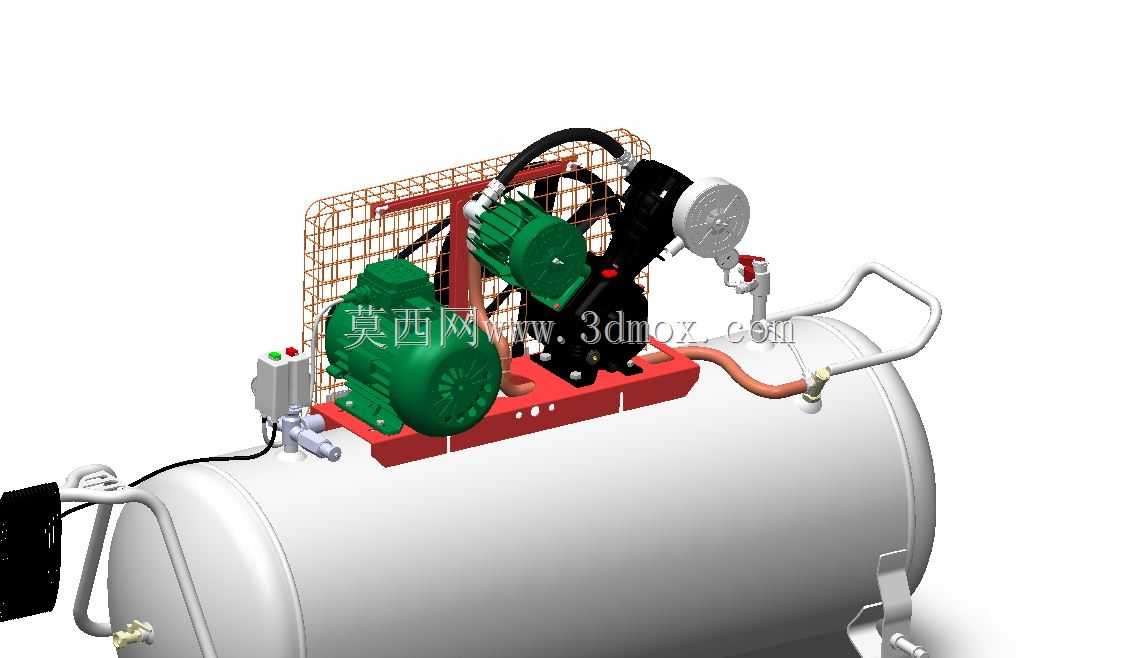

　　控制部分的结构也做了完整还原，罐体侧面安装的压力控制盒集成了压力开关、启停按钮、接线端子，能根据储气罐内的压力自动控制电机启停，当罐内压力达到设定上限时自动切断电机电源，压力降到下限时自动启动补压，不需要人工值守操作；泵头和罐体之间的排气管道采用硬质铜管加柔性橡胶管的组合结构，铜管负责泵头出口的高温段导气，橡胶管段可以吸收泵头运行时的振动位移，避免硬管长期受振动出现疲劳断裂，管道上还设置了单向阀，防止罐内的压缩空气倒流回泵头，同时在排气侧预留了压力表安装位，可以实时显示罐内的实时压力，配套的安全阀在压力超限时会自动泄压，避免罐体超压发生安全事故。罐体侧面还加装了弧形的推拉扶手，方便作业人员推移设备调整位置，扶手的安装座直接焊接在罐体侧壁，受力强度足够承受整台设备的推移载荷。

　　做这套结构设计的时候，首先要明确的是安装边界的控制：整套设备的重心必须落在卧式罐体的中心轴线上方，泵头、电机、控制盒这些上部组件的重量要做对称配平，避免设备推移或者放置的时候出现侧翻，上部安装底板的尺寸要完全覆盖泵头和电机的安装孔位，同时预留出皮带张紧调整的空间，方便后期更换皮带或者调整皮带张紧度的时候不需要拆卸整个底板。所有外接管路的接口都要布置在罐体的同侧，方便后期连接用气设备、维护排水阀的时候不需要绕到设备另一侧操作，安全防护罩的尺寸要完全包裹皮带和两个皮带轮，防护罩和旋转部件之间要预留足够的安全间隙，避免运行时防护罩和旋转部件发生摩擦。

　　从尺寸设计的逻辑来看，这类中小型压缩机组的储气罐容积一般在100L到300L之间，对应的罐体直径在400mm到600mm区间，长度根据容积调整，整体高度控制在1m到1.2m之间，既保证足够的储气量，又不会因为高度过高导致重心不稳，上部的泵头和电机安装完成后，最高点距离地面不超过1.3m，方便作业人员操作顶部的排气阀、观察压力表数值。安装的时候只需要保证放置地面平整，支撑脚完全接触地面，不需要做额外的地脚螺栓固定，依靠自身重量就能抵消运行时的振动位移，如果是固定工位长期使用，也可以在支撑脚位置加装膨胀螺栓固定，进一步降低运行振动带来的位移。

　　很多同类设备的三维模型都会省略掉接线、阀门手柄、防护罩网格这些细节，但这套结构把这些容易被忽略的部分都做了完整还原，比如控制盒到电机的走线、压力开关的气路连接管、出气口的快插接头结构、排水阀的操作手柄，甚至皮带轮上的散热筋、泵头缸体的散热鳍片都和实际设备完全一致，不管是用来做设备结构教学、还是做车间布局的可视化仿真，或者是参考这套结构做同类型压缩机的改型设计，都能直接提取结构尺寸做参考，不需要再额外测绘实物补全细节。在做改型设计的时候，只需要调整储气罐的长度就能改变储气量，更换不同功率的电机和对应排量的泵头，就能适配不同用气量的场景，安装接口的位置可以保持统一，不需要重新设计上部的安装底板，能大幅缩短改型设计的周期。
