LM2596S直流降压电源模块结构

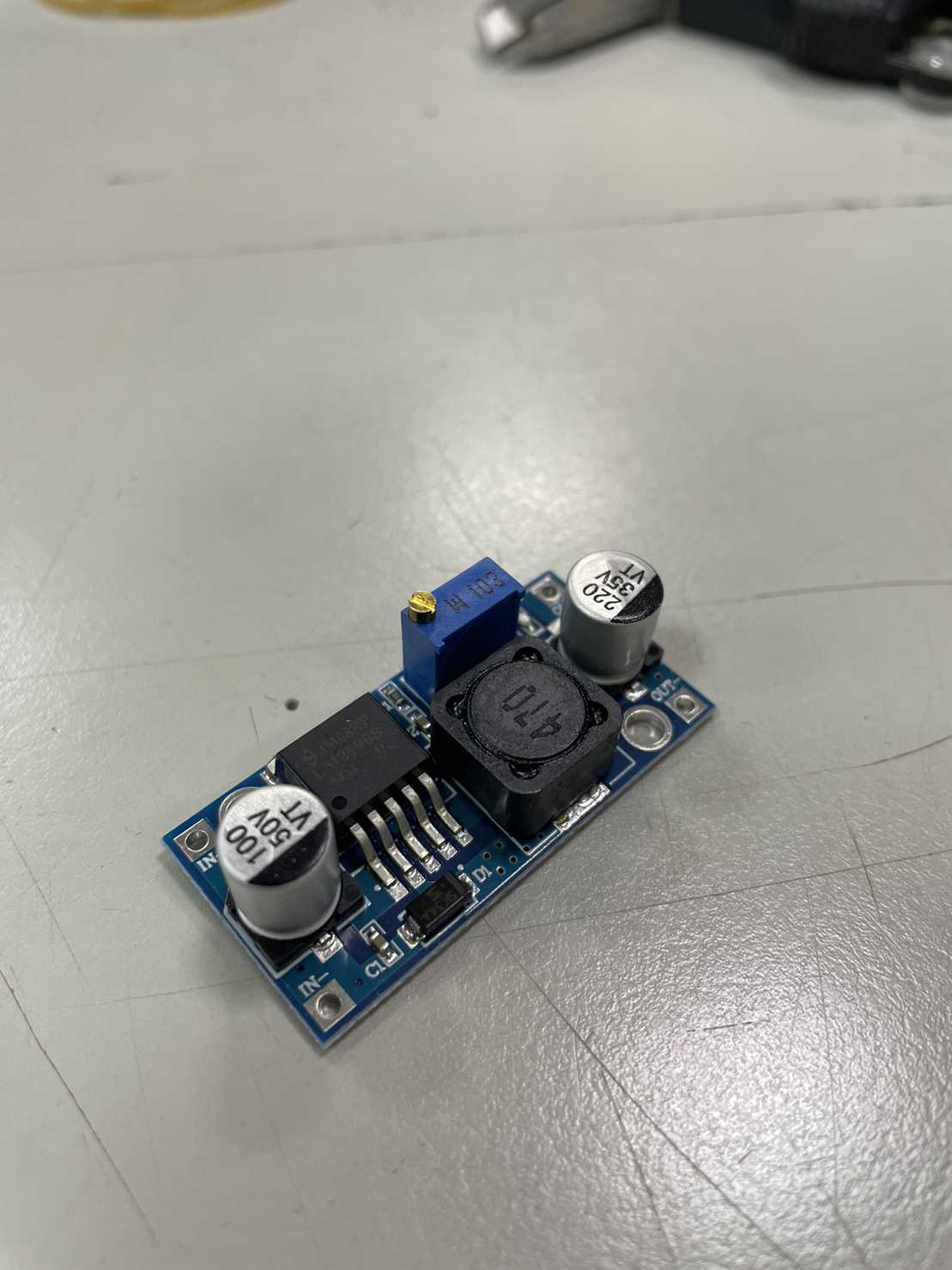

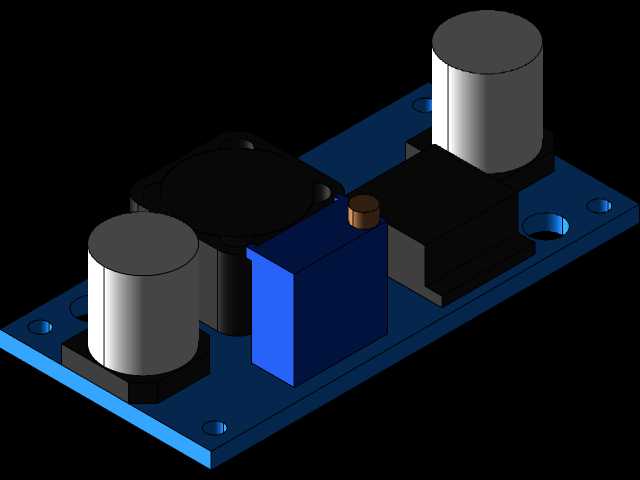

　　该结构围绕LM2596S开关稳压方案展开，主体是一块矩形直流降压电源板，板上集成输入输出电解电容、功率电感、整流器件、调压电位器及固定安装孔，适合在控制柜、实验台、小型自动化设备、嵌入式供电系统和机电改造项目中作为中间电压转换单元使用。实际设备里，前级电源往往来自电池组、适配器或24V母线，而后级需要给传感器、继电器板、单片机控制板、风扇或小型执行器提供稳定电压；这类模块的价值就在于把较宽范围的直流输入降至目标值，并在负载波动时维持输出稳定。建模时没有把电路板简化成单一平板，而是将元器件高度、占板面积、焊点周边避让区和接线空间一并表达，便于在整机布局阶段判断干涉风险。板边预留的通孔可用于螺钉固定，安装时需要保证孔位与绝缘垫片、

　　铜柱或塑料支柱匹配，避免底板与金属柜体直接接触。两个圆柱形电解电容占据较高的竖向空间，其中靠近输入端的电容承担浪涌吸收和母线储能，输出端电容则用于改善纹波；在密集机柜内布置时，不能只看PCB平面轮廓，还要核对电容顶部与上盖、线束、相邻模块之间的垂直间隙。功率电感体积较大，是开关电源能量传递的关键部件，其周边应减少金属件贴近，防止涡流、发热和电磁干扰影响。蓝色电位器位于板侧，用于调节输出电压，结构设计中需要给调试工具留下旋转空间；若模块安装在封闭壳体内部，应在盖板对应位置考虑调试孔，或在装配前完成电压整定。模块输入范围覆盖常见低压直流场景，输出可在较宽区间内调整，额定负载能力满足小功率控制回路需求。选型时不能仅依据标称电流，

　　还要结合输入输出压差、环境温度、散热条件和持续工作时间评估；压差较大或长期满载时，芯片与电感温升会明显上升，周围应保留自然对流通道。三维结构对接线方向也有参考意义，输入、输出端若采用螺钉端子或焊盘引线，需保证线束弯曲半径不压迫电容和电感，导线截面应与电流匹配。PCB上的高低功率区域划分较清楚，功率回路集中在电感、二极管和电容之间，控制调节部分位于便于操作的位置。进行设备装配时，可将该模块安装在DIN导轨附件、绝缘安装板或设备侧壁上，底部避免贴覆导电金属面；若设备振动较强，应使用减震柱并对电容、电感等较高元件进行侧向间隙检查。外形边界方面，板长、板宽决定平面占位，最高元件决定腔体净高，安装孔距决定支架设计，电位器位置决定维护面朝向。

　　对于结构工程师而言，这类电源模块虽然属于标准电子件，但在非标设备中经常影响线槽走向、隔板开孔和维护空间；把元器件真实外形纳入总装，可以提前发现电容顶壳、端子被梁遮挡、螺丝刀无法接近调压电位器等问题。建模过程中还应关注板上元件的极性与装配关系，电解电容的圆柱本体、黑色塑封器件、方形电感和蓝色可调元件在视觉上形成明确层次，能够用于装配指导、干涉检查和维修培训。整体结构紧凑，适合小空间供电改造；但在密闭箱体内使用时，应避免将其紧贴热源或驱动模块，宜沿通风方向布置，使热量随气流散开。若多块电源板并排安装，板间应留出接线和散热距离，输入输出线束分开绑扎，减少功率线对弱电线的耦合。通过该三维结构，设计人员可以直接完成安装孔定位、壳体高度校核、线束路径规划和维护可达性判断，使电子元件不再是原理图上的符号，而是设备总装中具有明确尺寸、高度和操作边界的实体部件。
