双立板铰接支座角型支撑结构

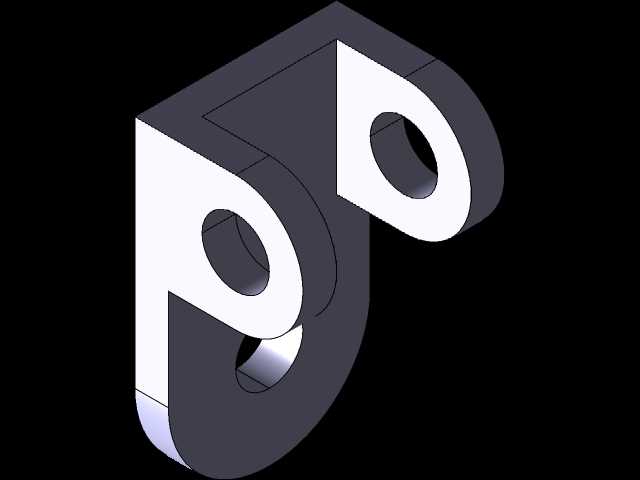

　　这套角型支撑件属于典型的小型铰接安装支座，在轻工输送线、桌面工装夹具、小型连杆机构以及教学实训台架中使用频率很高。零件整体采用底板加双立板的布局，底部为一块近似矩形的安装平板，板上预留三处直径1.00的通孔，孔口做R1.00圆角过渡，用于穿入螺栓把支座固定在机架台面或型材框架上。两块竖立的支撑板从底板向上延伸，板顶加工成半圆弧轮廓，圆弧半径R1.00，板中心开出同轴圆孔，用来穿装销轴，为摇臂、连杆、摆杆之类的活动构件提供回转支点。

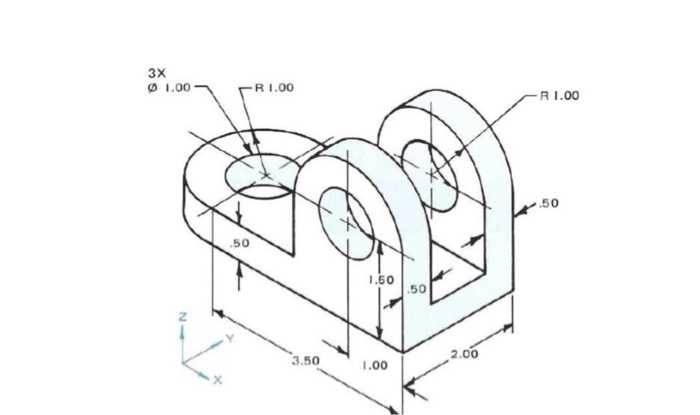

　　从尺寸边界来看，底板沿长度方向的总尺寸为3.50，宽度方向为2.00，底板厚度取0.50；立板沿底板长度方向的定位尺寸分别为1.00和1.50，两板之间留出足够间隙容纳被支撑的摆臂，立板自身厚度为0.50，顶端圆弧与中心孔同心，孔的轴向贯穿两块立板，保证销轴装配后两侧支撑对称。立板与底板交接处保留直角承力面，外形棱边按0.50的厚度关系控制，整体轮廓紧凑，占用安装空间小，适合在布局密集的小型设备里布置。

　　设计思路上，这种双立板铰接座把固定连接和回转支撑两种功能合在一个零件上。底板负责承受竖直方向的压紧力和水平方向的剪切力，三个安装孔呈分散布置，拧紧后可以限制支座在台面上的平移与转动；两块平行立板共同承担销轴传来的径向载荷，相比单耳支座，双耳结构能让连杆夹在中间，受力时两侧立板对称分担弯矩，销轴的弯曲变形更小，铰接点的同轴度和运转稳定性也更好。立板顶部做成圆弧而非方形，一方面减少了尖角处的应力集中，另一方面在摆臂摆动过程中避免轮廓与运动件发生干涉，圆弧半径与孔位的对应关系也让零件外形更规整，便于数控铣削或三维打印成型。

　　实际装配时，先把支座底板贴靠在安装基准面上，穿过三处通孔装入紧固件，按对角顺序预紧后再统一锁紧，防止底板受力翘起。被支撑的连杆或摇臂端部放入两立板之间，对齐孔位后穿入销轴，销轴两端可选用开口销、卡簧或轴用挡圈轴向限位，铰接副处根据工况添加润滑或加装自润滑衬套。需要注意的是，两立板的孔必须保证同轴，建模时应先绘制底板草图，再以底板上表面为基准拉伸立板，孔特征采用一次贯穿两侧立板的方式生成，避免分别打孔造成轴线偏移；底板上的安装孔位置要结合配套机架的螺孔间距核对，孔边到板边的距离要满足最小壁厚要求，防止拧紧时边缘开裂。

　　在工程应用中，这类支座常作为连杆机构的固定铰点，用在翻盖装置、压紧机构、角度调节架、传感器摆臂支架等场合；当设备需要把旋转运动限制在某一平面内时，双立板结构还能起到侧向限位作用，减少摆臂的轴向窜动。零件载荷不大但数量需求多，结构简单、加工便捷，既可采用板材铣削成型，也适合作为三维建模练习案例，帮助设计者掌握拉伸、打孔、圆角等基础特征在承力件上的综合运用，同时理解铰接点布局、安装孔分布和壁厚控制对零件实际使用性能的影响。
