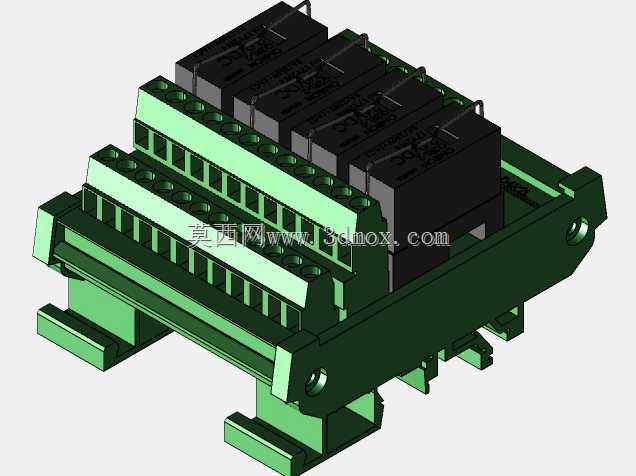

四路导轨安装式继电器模组结构设计

　　这款四路集成继电器模组，是工业电气控制回路里非常常见的接口类器件，日常做设备电控柜布线、小型控制系统集成的时候经常会用到，相比单只继电器零散接线的方案，集成式模组在布线效率、空间利用率、维护便捷性上都有明显优势。从实际应用场景来看，这类模组常被用在机床控制回路、小型自动化设备IO扩展、生产线信号转接、低压配电回路的信号隔离场景里，承担小信号控制大功率负载、强弱电回路隔离、多回路逻辑切换的作用，比如机床的冷却泵启停控制、工装夹具的电磁阀驱动、设备安全回路的信号联锁，都能看到这类模组的身影。

　　从功能特性上看，这款模组集成了四路独立继电器通道，每一路都可以单独实现控制回路与负载回路的电气隔离，输入端适配常见的低压控制信号等级，输出端可以承载常规中小功率的交直流负载通断需求，底座集成了统一的接线端子排，每一路的输入、公共端、常开常闭触点都有对应的接线位，不需要额外给每只继电器单独配底座、单独跨接公共线，能大幅减少柜内的接线工作量，也能避免零散接线带来的接错线、虚接隐患。模组本体设计了标准DIN导轨安装卡扣，和柜内常用的断路器、端子排、PLC模块的安装方式完全兼容，不需要额外打孔固定，直接卡装在35mm标准导轨上就能完成固定，安装效率很高。

　　设计思路上，这款模组采用了分层堆叠的结构，底座为绝缘阻燃的工程塑料材质，兼顾绝缘性能与结构强度，内部集成了每路继电器的导电连接铜排，铜排的载流能力匹配对应继电器的触点额定电流，避免长期通流出现过热问题。继电器本体采用插拔式设计，卡在底座的对应插槽里，如果后期某一路继电器出现触点烧蚀、线圈损坏的故障，不需要拆除整个模组的接线，直接拔下故障继电器更换同型号产品即可，维护成本很低。底座两侧设计了定位凸台与卡扣结构，多只同规格模组并排安装在导轨上时，可以通过侧边的卡扣互相拼接定位，避免柜内布线拉扯导致模组移位，也能让柜内器件排布更整齐美观。

　　从安装边界与尺寸适配来看，这款模组的宽度适配四路继电器的排布需求，整体深度不会超出柜内常规器件的安装深度，接线端子的接线方向朝向正面，在柜内安装完成后，正面的接线空间足够容纳常规的螺丝刀操作，不需要预留过大的侧向操作空间。模组的底部导轨卡扣带有弹性锁止结构，卡装到导轨上之后会自动锁止，不会因为设备运行的振动出现松脱，拆卸的时候只需要拨动卡扣的解锁拨杆就能把模组从导轨上取下，操作很方便。接线端子的螺丝采用防滑脱设计，拧松的时候螺丝不会从端子座上掉落，避免柜内安装时螺丝掉落造成的短路隐患，端子的压线结构可以适配常规多股软线与单股硬线的压接，压接后导线的拉脱力符合低压电器的相关标准要求，长期运行不会出现松脱。

　　在实际选型使用的时候，这类集成继电器模组需要根据实际负载的电流等级、电压类型选择对应触点容量的型号，同时要匹配控制端的线圈电压，避免出现线圈烧毁或者触点无法可靠吸合的问题。这款模组的结构设计充分考虑了工业现场的使用环境，绝缘材质的耐温范围覆盖常规工业现场的环境温度，相邻通道之间的绝缘间隙满足电气安全要求，不会出现相邻回路的爬电、击穿问题。模组上每一路继电器对应的位置预留了标识位，可以粘贴回路标签，方便后期维护的时候快速识别每一路对应的控制回路，排查故障的时候能快速定位对应通道，减少停机排查的时间。
