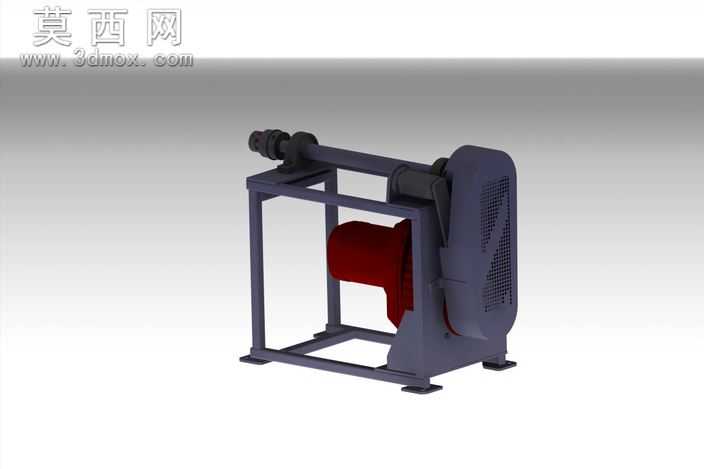

框架式带传动辊筒作业设备三维结构

本作品为框架式带传动作业设备的三维建模成果，建模阶段严格遵循机械设计的尺寸规范与装配逻辑，先以基准轴、基准面搭建整体装配定位体系，自下而上完成各零部件的建模与装配约束。首先构建底部方形焊接机架，采用等边角钢型材搭建矩形支撑框架，底部设置四个带安装孔的方形减震脚垫，机架的型材连接处添加焊接坡口特征，还原真实焊接机架的工艺细节，保证机架的支撑刚度与结构稳定性。机架上部横向安装主动辊筒组件，辊筒两端配置带密封结构的深沟球轴承座，轴承座与机架横梁采用螺栓紧固连接，辊筒轴端伸出段安装带轮，用于动力输入。机架侧部安装一体式电机安装座，座体上设置长圆形调节孔，用于调整皮带张紧度，电机输出端安装对应规格的带轮，与辊筒端带轮之间套入V型传动带，还原带传动的张紧状态与传动路径。电机外侧加装网格状通风防护罩，防护罩采用薄钢板折弯成型，表面冲压阵列式通风散热孔，既可以防护传动部件避免异物卷入，又能保证电机运行时的通风散热需求，防护罩与机架采用快拆式卡扣连接，还原真实设备的维护便利性。辊筒外侧配套设置弧形防护挡板，挡板采用薄钢板滚压成型，边缘做卷边处理避免锐边划伤，挡板与机架采用螺栓连接，覆盖辊筒与皮带的传动啮合区域，提升设备运行的安全防护等级。材质渲染阶段，机架型材采用哑光深灰喷塑材质，还原金属机架的表面质感；辊筒表面采用暗红色橡胶包覆材质，添加细微的橡胶颗粒纹理，模拟辊筒的防滑工作面；传动带采用黑色橡胶材质，添加皮带的模压纹理与细微的使用磨损痕迹；轴承座、螺栓等标准件采用镀锌亮面金属材质，还原标准件的表面处理效果；电机外壳采用深灰铸铁质感材质，添加散热筋的细微凹凸纹理，防护罩采用哑光深灰金属材质，通风孔处做轻微的光影通透处理。整体装配过程中添加了符合机械运动逻辑的约束关系，辊筒可绕轴承轴线转动，带轮与皮带之间添加传动配合约束，可模拟设备运行时的带传动动作，各零部件之间无干涉、无错位，完整还原了该类设备的真实结构与装配关系，可用于机械结构教学、设备方案展示、虚拟装配仿真等场景。
