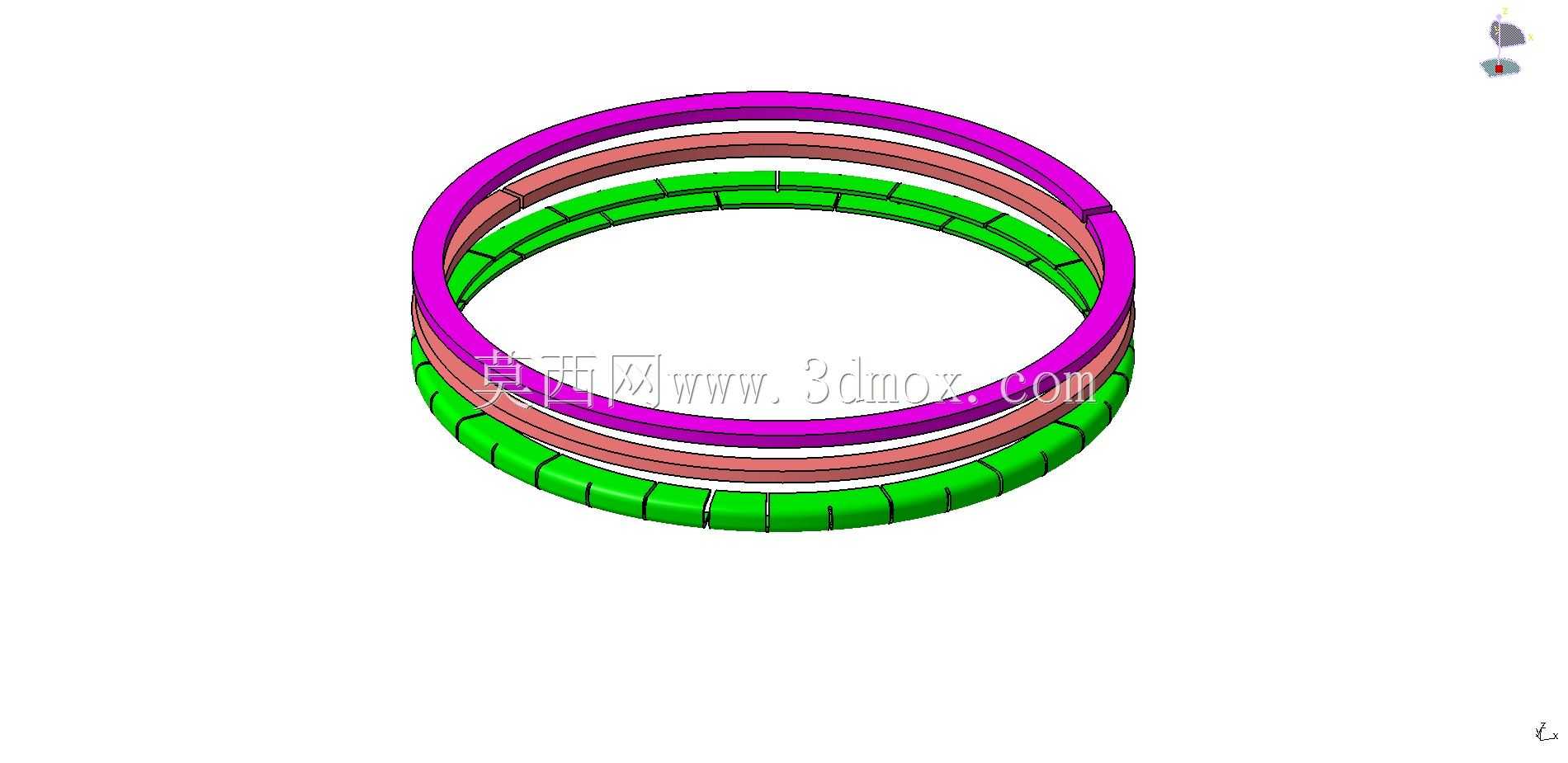

小排量三缸涡轮增压汽油动力装置结构

　　这款小排量三缸涡轮增压汽油动力装置，主要面向A0级乘用车、小型混动车型的前置前驱动力舱布局需求，也可适配小型非道路移动机械的动力源选型，在当前小排量节能减排的技术路线下，能够在有限的舱体空间内输出满足日常通勤、轻度负载工况的动力参数。从结构布局来看，整机采用直列三缸的缸体排布，相比同排量四缸机型缩短了曲轴轴向长度，有效压缩了动力总成的横向安装尺寸，给前端轮系、增压管路以及周边附件的布置留出了充足的调整空间，也能适配更多车型平台的动力舱安装边界，降低整车平台的动力适配改造成本。

　　在功能设计上，这套动力装置集成了废气涡轮增压系统，通过排气侧的涡轮壳体收集发动机排出的高温废气能量，驱动同轴的压气机叶轮对进气进行预压缩，提升气缸进气充量，在不增加发动机排量的前提下提升低转速区间的扭矩输出特性，解决了传统小排量自然吸气机型低扭不足的问题，能够让车辆在起步、低速爬坡工况下获得更充足的动力响应。进气侧的中冷管路采用大曲率的蓝色成型管路设计，尽可能降低增压后的进气阻力，同时将压缩后的高温进气引导至前端换热区域进行冷却，降低进气温度进一步提升充量系数，也能抑制缸内爆震倾向，提升整机运行的稳定性。

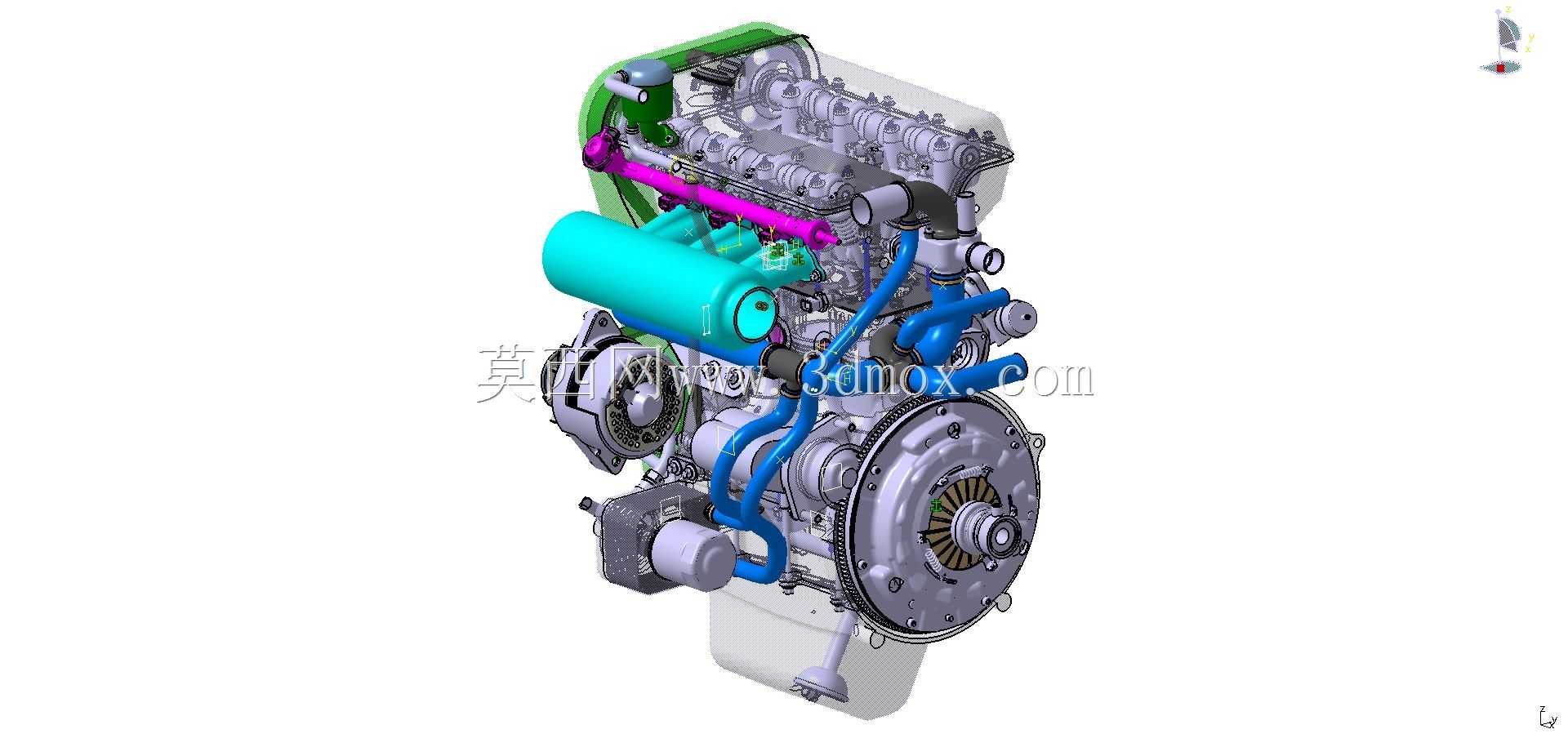

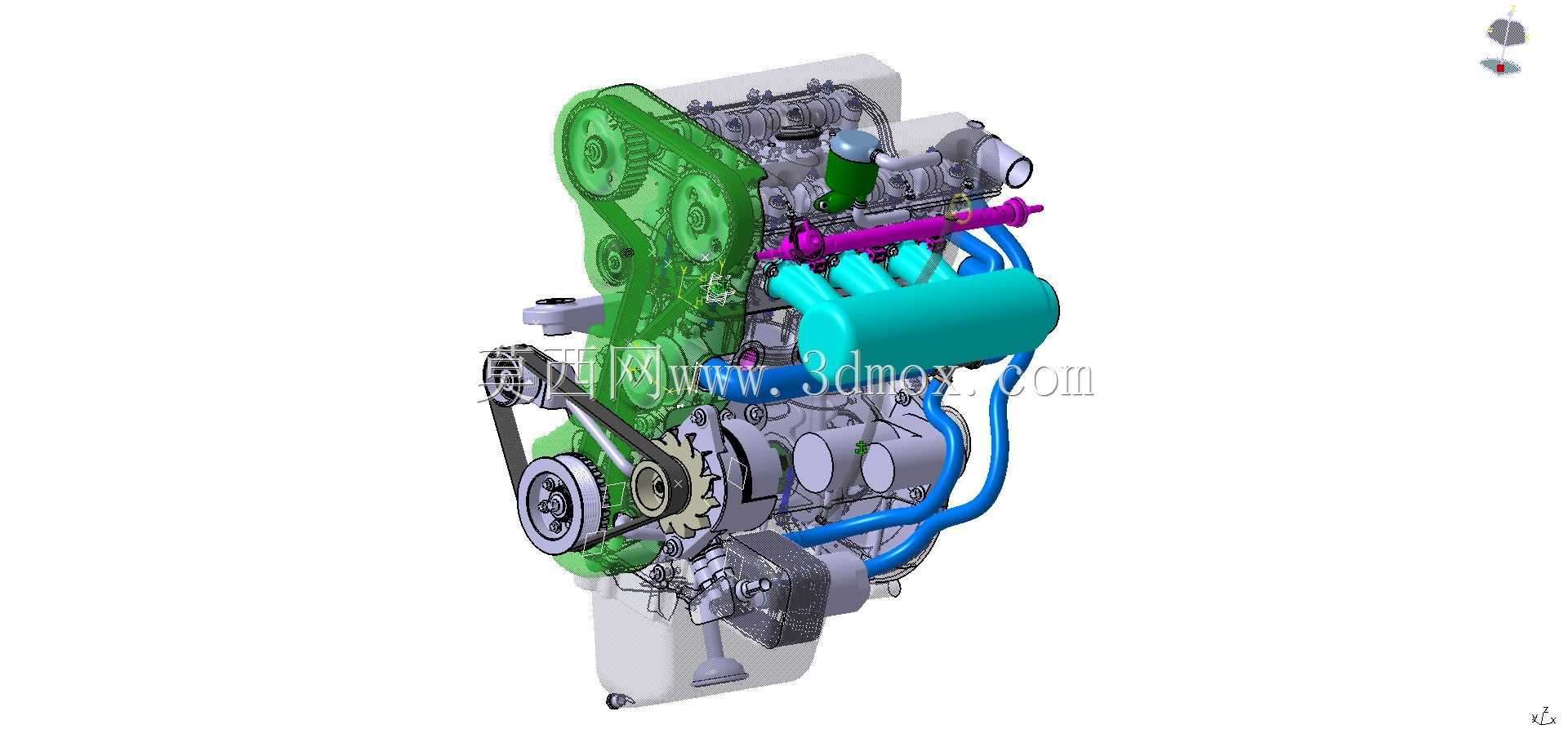

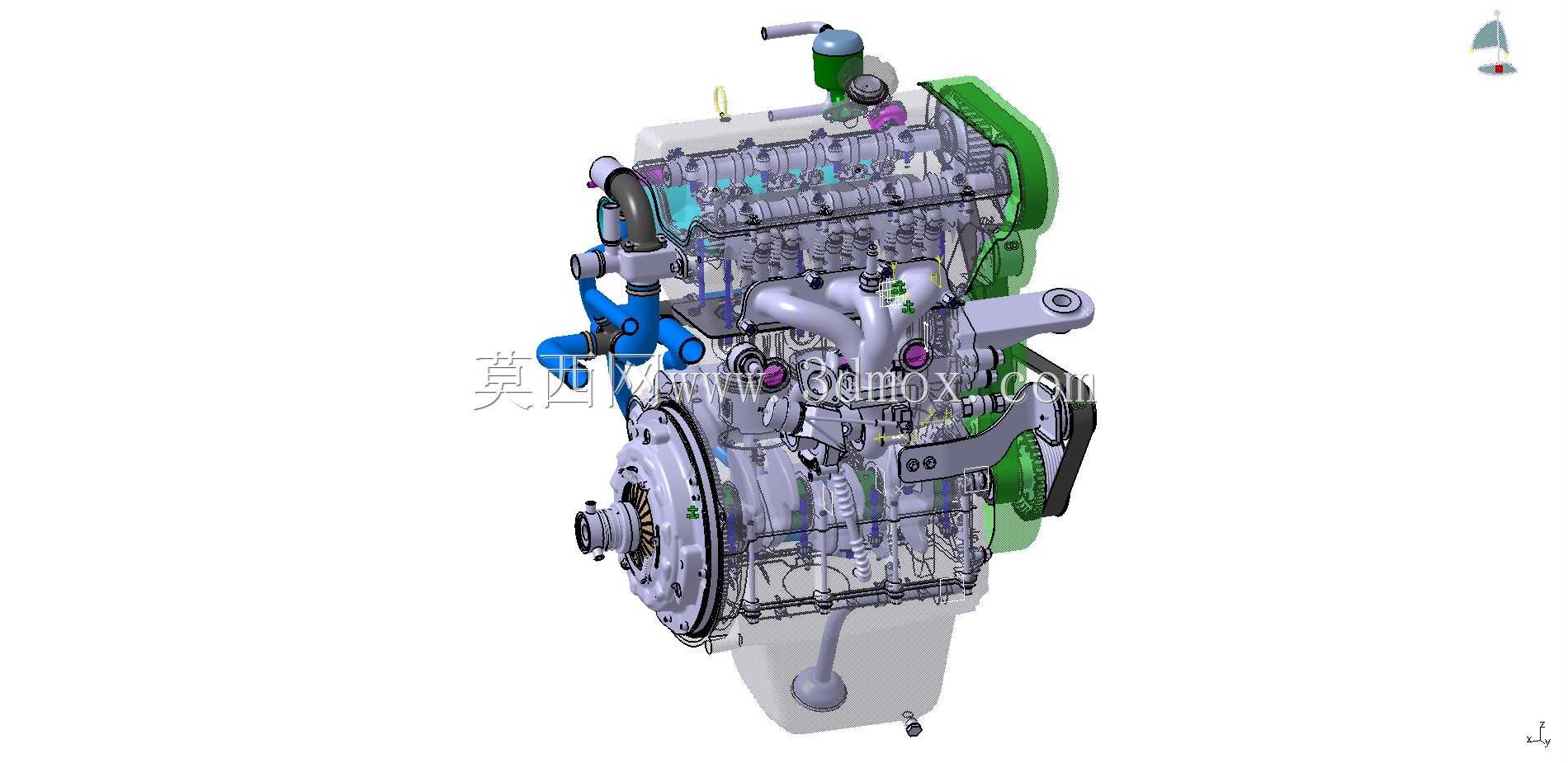

　　前端轮系采用同步带传动结构，将曲轴输出的动力传递给凸轮轴、水泵、发电机等附件，绿色的正时罩壳将正时传动机构完全封闭，既可以阻挡外界灰尘、泥水侵入传动区域，也能储存润滑脂降低传动部件的磨损，同时罩壳表面的加强筋结构提升了自身的结构刚度，降低发动机运行过程中罩壳的振动辐射噪声。正时传动的张紧机构采用自动张紧轮设计，能够在皮带长期使用出现拉伸量变化时自动保持合适的张紧力，避免跳齿、皮带打滑等故障，降低用户的后期维护频次。

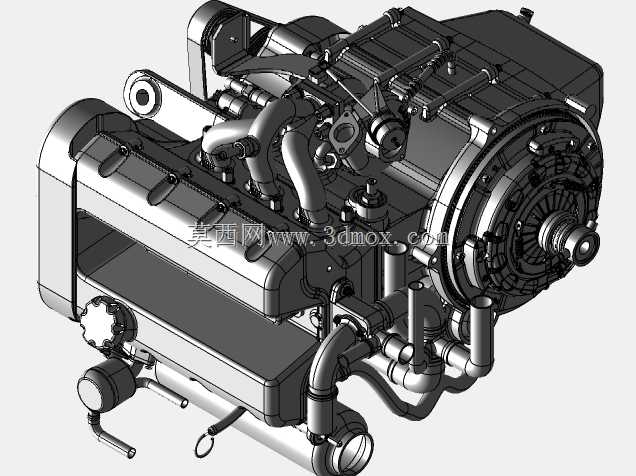

　　燃油供给系统采用侧置的共轨油轨结构，紫色的燃油分配管将高压燃油均匀输送到每个气缸的喷油器，保证各缸喷油量的一致性，避免出现各缸动力输出不均导致的怠速抖动问题。排气侧的管路布局充分考虑了热管理需求，与周边的塑料管路、线束之间预留了足够的隔热间隙，部分高温区域还可以加装隔热罩，避免长期高温烘烤导致周边部件老化失效。

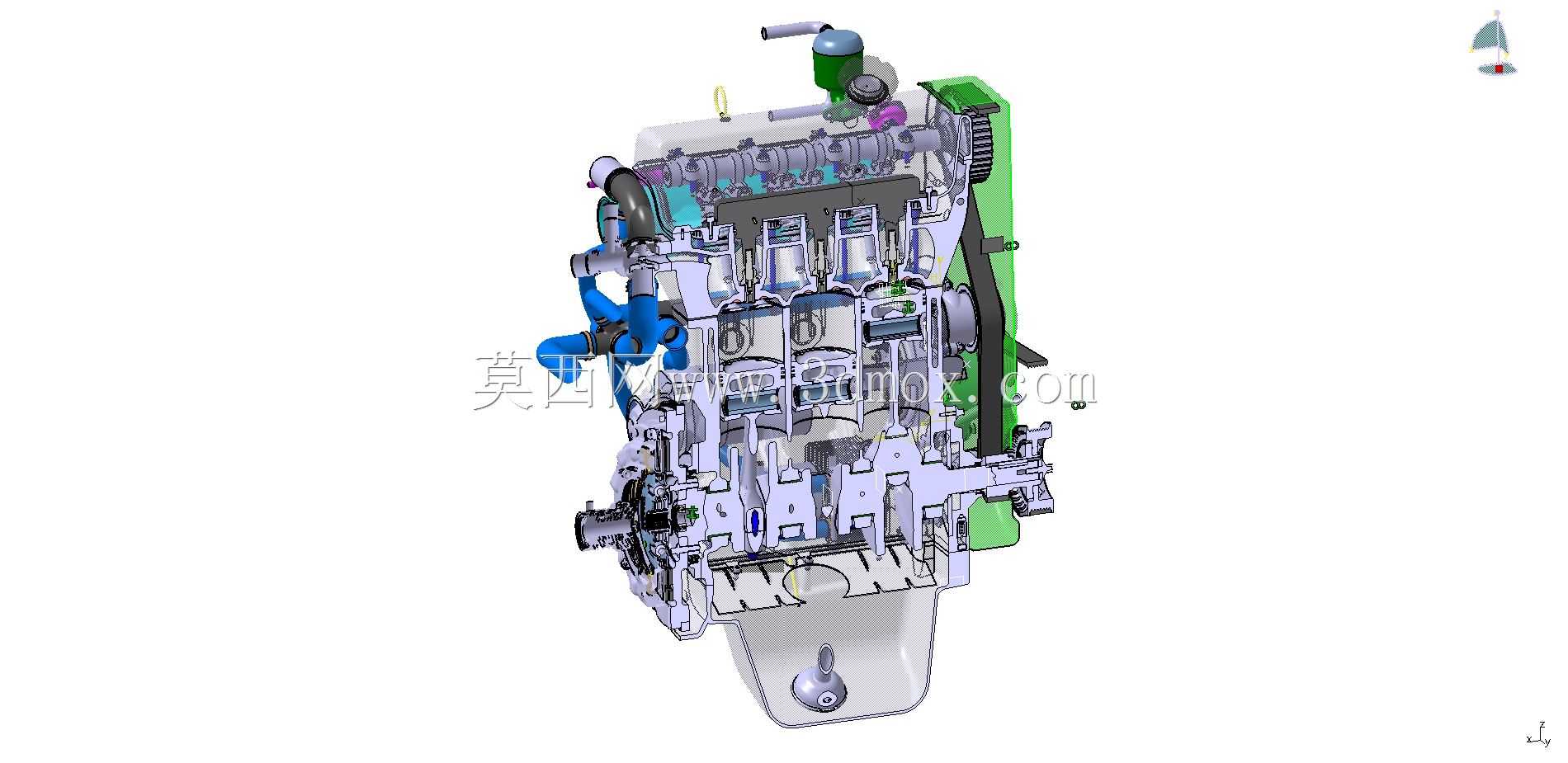

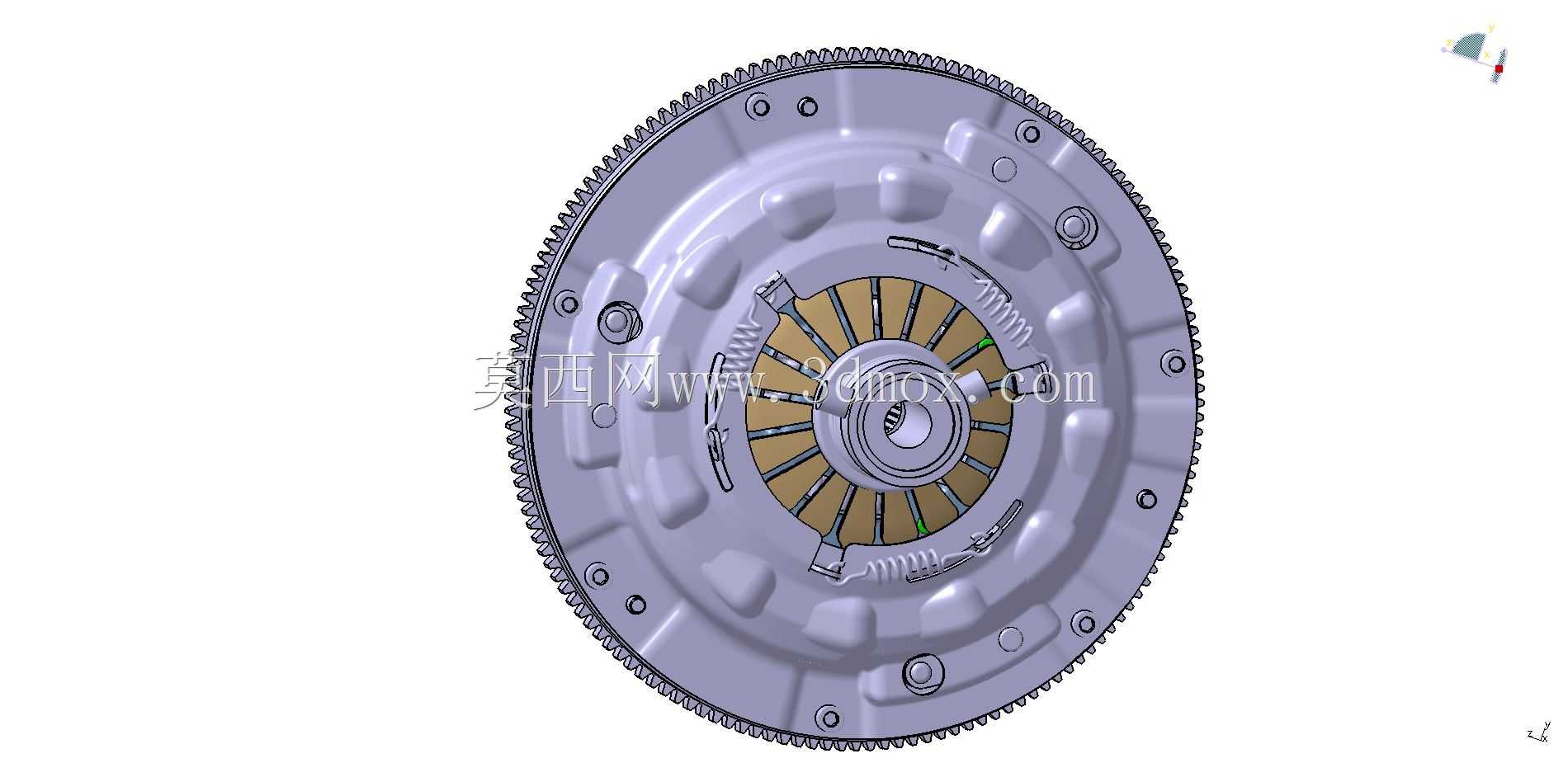

　　从安装边界来看，整机的悬置安装点分布在缸体两侧和变速箱连接端，三个主悬置点的位置经过重心匹配设计，能够尽可能抵消三缸机一阶往复惯性力矩带来的振动传递，提升整车的NVH表现。油底壳采用深冲式结构，在车辆倾斜、急加减速工况下也能保证机油泵的吸油口始终浸没在机油液面以下，避免出现机油泵吸空导致的润滑失效问题，同时油底壳底部的放油螺栓位置预留了足够的操作空间，方便日常保养时机油的更换操作。

　　在结构设计思路上，这套动力装置优先平衡了动力性、经济性与安装适配性，没有盲目追求过高的动力参数，而是针对目标使用场景的常用工况区间进行优化，将最高热效率区间调整到日常通勤最常用的中低转速、中低负荷区域，提升日常使用场景下的燃油经济性。整机的附件布局采用集成化设计，将水泵、节温器、机油滤清器等维护部件集中布置在前端易操作区域，减少后期维护时的部件拆卸量，降低维保的时间成本。各管路的走向都经过运动干涉校核，在发动机整机悬置振动的极限行程内，不会与周边部件、车身结构发生磕碰摩擦，提升长期使用的可靠性。
