车载剪式汽车千斤顶三维结构设计

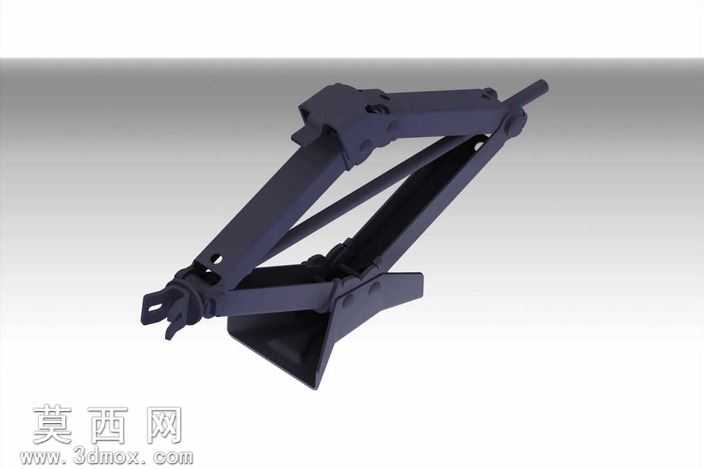

本模型为车载剪式汽车千斤顶的三维数字化设计成果，整体采用剪式连杆折叠结构作为核心承载框架，建模过程中严格遵循车载应急工具的尺寸规范与力学性能要求，对每一处铰接点位、支撑接触面、驱动端结构都做了精准的参数化还原。建模阶段先完成基准坐标系搭建，以底部支撑座的中心平面为装配基准，依次绘制两侧对称的剪臂连杆轮廓，通过拉伸、切除特征完成臂身的减重槽与铰接孔加工，所有铰接孔位都预留了标准销轴的装配间隙，还原真实产品的转动配合精度；顶部承托台设计了适配汽车底盘边梁的卡槽结构，避免顶升过程中出现滑脱风险，底部支撑座做了加宽防滑处理，提升地面接触的稳定性。材质渲染环节，整体结构采用高强度锰钢的金属哑光材质，对臂身的冲压折弯痕迹、铰接处的销轴端面都做了细节纹理处理，模拟真实冲压件的表面质感，转动配合部位添加了轻微的润滑油脂质感表现，让模型视觉效果更贴近实物。结构设计上采用对称式剪叉连杆布局，通过中部丝杆的转动带动两组剪臂同步收拢或展开，实现顶升高度的线性调节，建模时还原了丝杆的梯形螺纹结构，以及端部的摇把连接方头，可匹配通用车载摇把实现驱动，整体折叠后体积小巧，可轻松收纳于汽车后备箱储物槽内，完全满足家用轿车应急换胎的顶升需求。设计过程中充分考虑了车载工具的便携性与承载可靠性，对剪臂的受力截面做了等强度优化，在保证额定承载能力的前提下尽可能削减非受力区域的材料厚度，实现轻量化与结构强度的平衡，所有棱边都做了圆角钝化处理，避免使用过程中划伤手部或车辆漆面，整体结构无多余冗余部件，传动路径简洁高效，转动部位无运动干涉，可完整模拟从完全收拢到最大顶升高度的全程运动过程，可用于车载工具的结构教学、产品优化设计以及维修操作演示场景。
